前言
前一段时间开始，因为工作性质变化的原因，除了日常的coding外，还承担了一些项目的技术预案、立项、等文档的编写等相关工作，需要画大量的技术架构相关的一些图。涉及到了比较多的UML图。 借此机会，我也重新复习一下各类UML吧。
什么是UML
UML即Unified Model Language，是一种建模语言，它以图形的方式来描述软件的概念,也是标准建模语言。在软件开发中，当系统规模比较复杂时，需要用图形抽象地来表达复杂的概念，让整个软件设计更具有可读性，可理解性，以便尽早发现软件设计时存在的潜在问题，从而降低开发风险。同时，也极大地方便了业务人员与开发人员之间的交流。

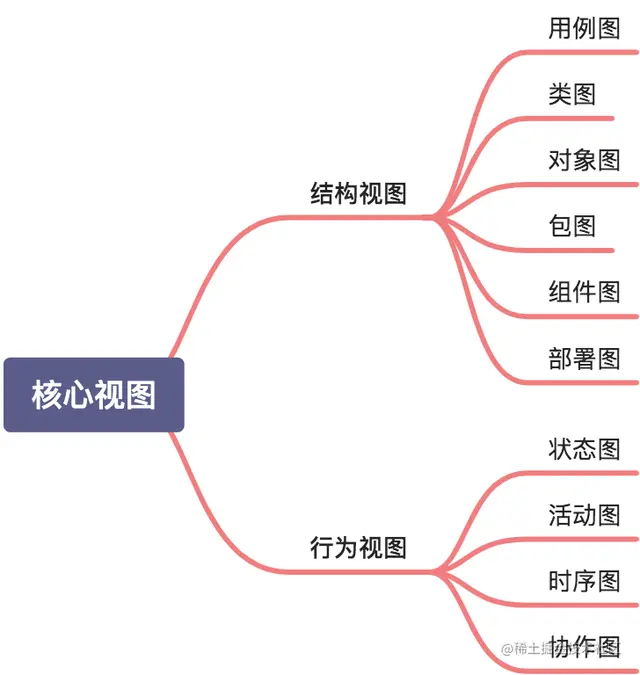

UML分类
UML 是一个总称，共包含共10 种图：
其中包含静态图也称结构视图 6种：用例图 、 类图、包图、对象图、部署图
动态图也称为行为视图4种： 顺序、协作、状态、活动图
其中常用的有：
常用的静态图：用例图、类图、包图、对象图、部署图
常用的动态图：顺序图，协作图（也称为通信图），状态机图，活动图
简要介绍
用例图
用例图是参与者从系统外部能观察到的系统功能的模型图。用例是系统中的一个功能单元，可以描述为参与者与系统之间的一次交互。用例图即是描述出系统的参与者以及参与者可以执行的系统用例。

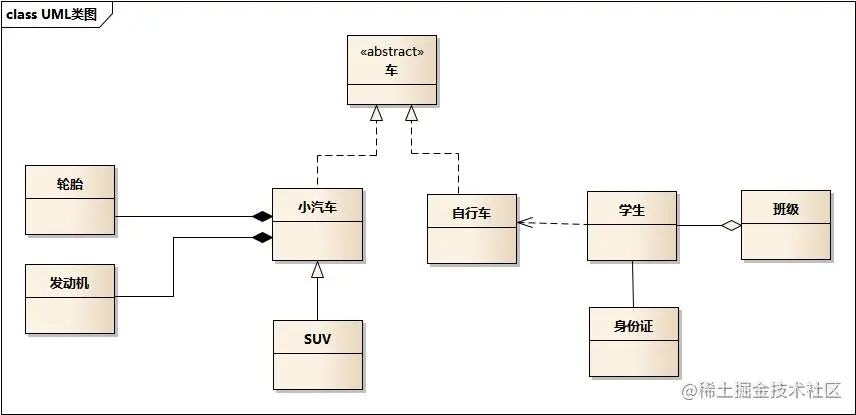

类图
用于描述系统中所包含的类以及它们之间的相互关系。
类图的两个重要元素：类，以及类之间的关系。
类的关系 （6种） ：依赖关系、继承/泛化关系、实线关系、关联关系、聚合关系、组合关系
对象图

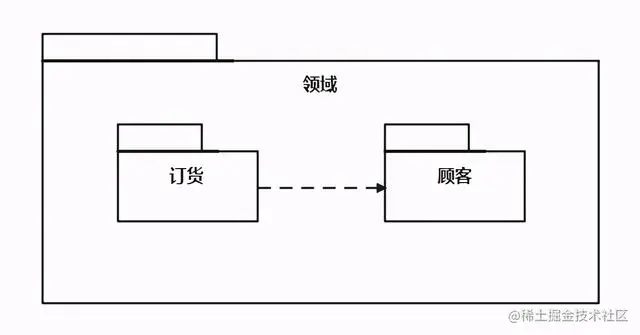

包图
包图通常用于描述系统的逻辑架构——层、子系统、包等。层可以建模为UML包。UML包用一大一小两个矩形组合而成。如果内部显示了其成员，则包名称标在上面的小矩形内，否则可以标在包内。
包拥有的元素 ：类、接口、组件、节点、协作、用例、图以及其他包。 包的可见性用来控制包外界的元素对包内元素的可访问权限。这种可见性它分为3种，即公有访问、保护访问和私有访问。
包之间可以有两种关系：依赖、泛化。

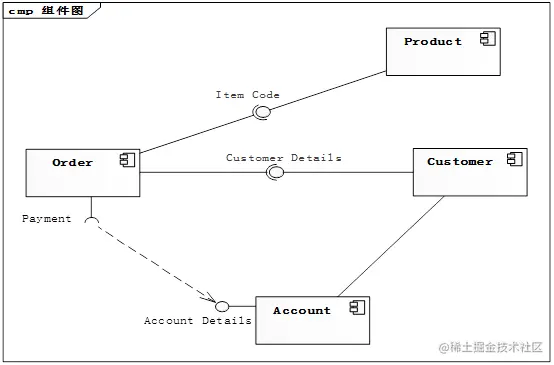

组件图
UML 组件图（Component Diagram）又称为构件图，他描述的是在软件系统中遵从并实现一组接口的物理的、可替换的软件模块。
组件图 = 构件（Component）+接口（Interface）+关系（Relationship）+端口（Port）+连接器（Connector）
UML 组件图给提供了将要建立的系统的高层次的架构视图，这将帮助开发者开始建立实现的路标，并决定关于任务分配及（或）增进需求技能。

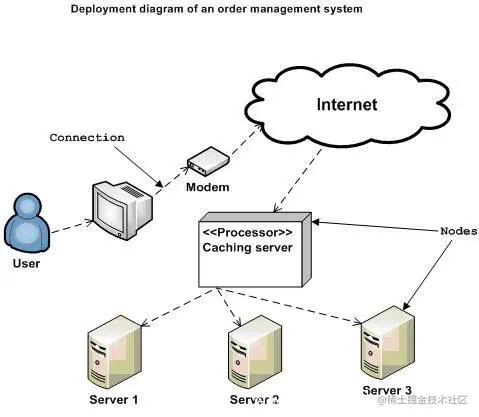

部署图
部署图是用来显示系统中软件和硬件的物理架构。使用部署图不仅可以显示运行时系统的结构，还能够传达构成应用程序的硬件和软件元素的配置和部署方式。
部署图的组成元素：结点、构件（因此部署图也经常和构件图一起使用）、接口、连接。
状态图
UML 状态图是图表本身的名称，主要用于描述对象具有的各种状态、状态之间的转换过程以及触发状态转换的各种事件和条件。
UML 状态图描述了一个状态机，可以被定义为一台机器，它定义了一个对象，这些状态控制外部或内部事件的不同状态。

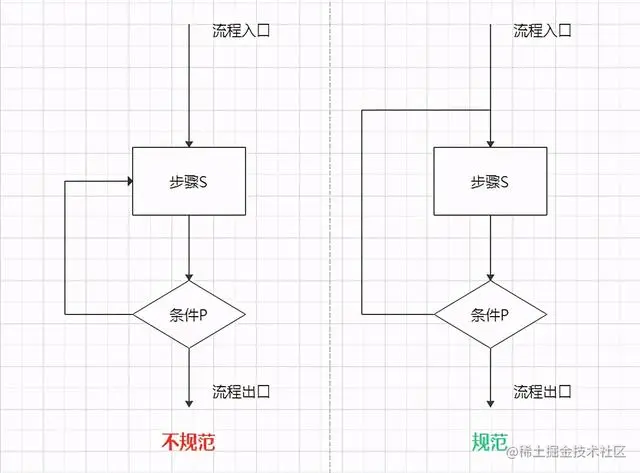

活动图
活动图是一种用于描述系统行为的模型视图，它可以用来描述系统的工作流程和并发行为，用于展现参与系统某一行为的类进行的各种活动的顺序关系。
活动图类似于流程图，可以描述过程逻辑、业务流程和工作流，但活动图支持并发行为。

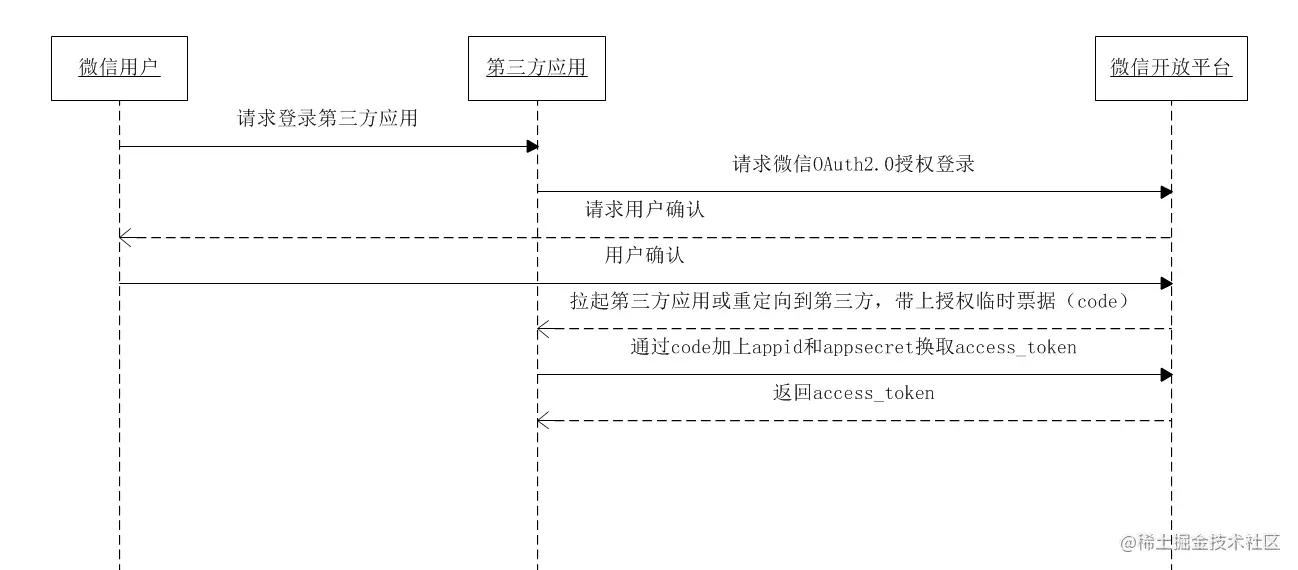

时序图
序列图（Sequence Diagram），又称顺序图或时序图，它是描述对象行为的一种交互视图。
协作图
通信图描述的是对象和对象之间的调用关系，体现的是一种组织关系。
通信图组成元素：对象、链接、消息。
通信图和时序图有点类似。但时序图着重于时间顺序，而通信图则关注的是对象之间的组织关系，通信图中的时间顺序可以从消息序号中获得。在语义上这两个图是等价的可以互相转换而不会丢失信息。
最后
后续会对几个重点的UML图进行更详细的分析
部分数据来源于：亿图数据 www.edrawsoft.cn/uml-diagram…
