微服务架构治理与治理实践 | 青训营笔记

Timo
204 阅读4分钟

这是我参与「第三届青训营 -后端场」笔记创作活动的的第 4 篇笔记

微服务架构介绍

系统架构演变历史

随着互联网的爆炸式发展，需求变的越来越复杂，开发人员也不断增加。应用的架构随着发展也在不断演进：

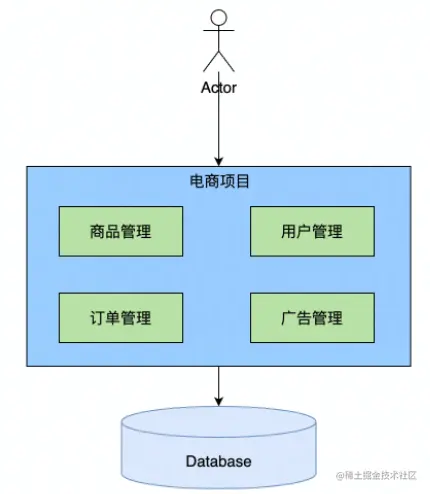

单体架构

这种架构是性能最高，冗余最小的架构，但代价就是debug异常困难，我们在自己编写程序的时候，如果一个功能的代码达到几百行就要考虑封装成一个函数了。而这种架构规模一旦做大几乎是无法debug的，模块间耦合极高。对于分工合作开发也是灾难。

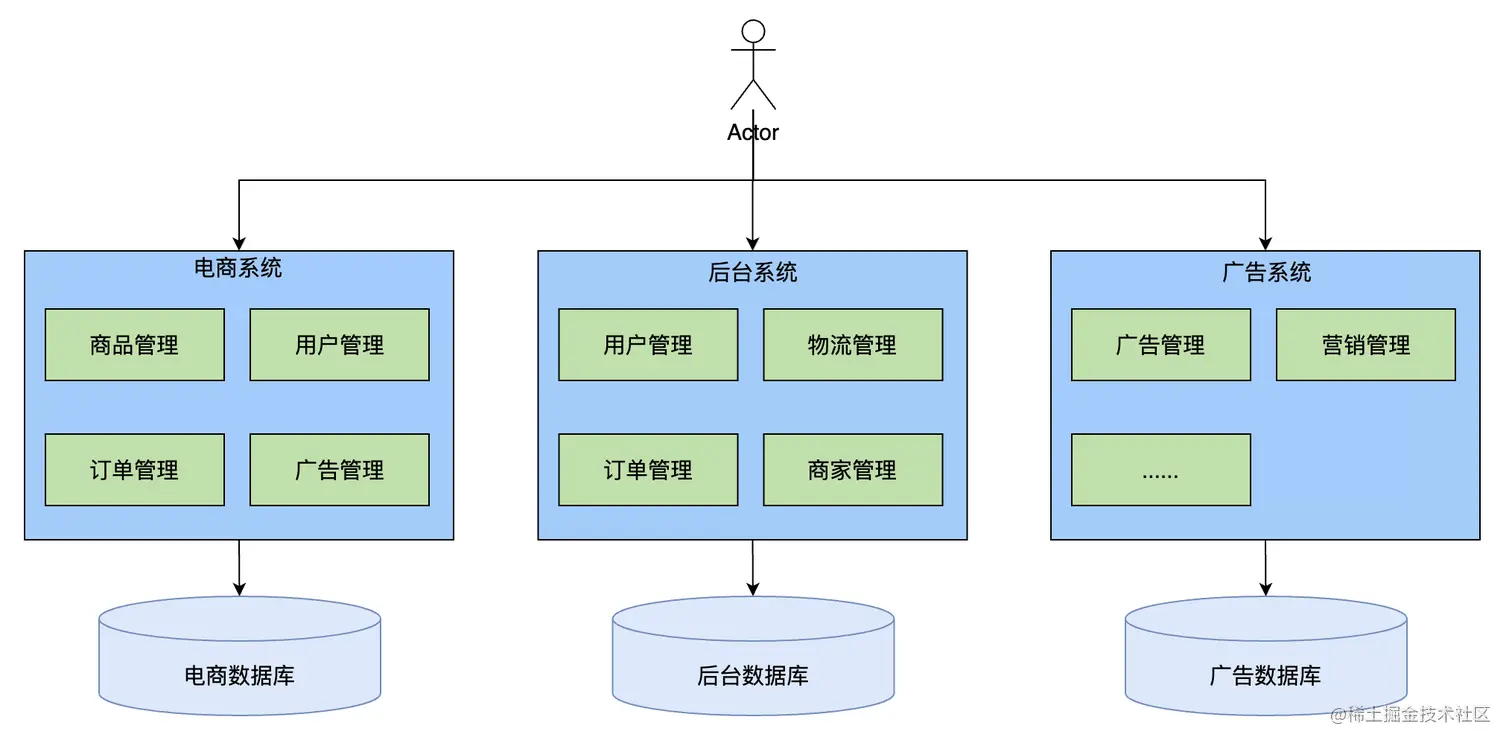

垂直应用架构


这种架构按照业务的不同进行垂直划分，这样业务独立出来对于开发维护友好了很多。但每个业务仍然是单体，存在功能冗余无法复用。

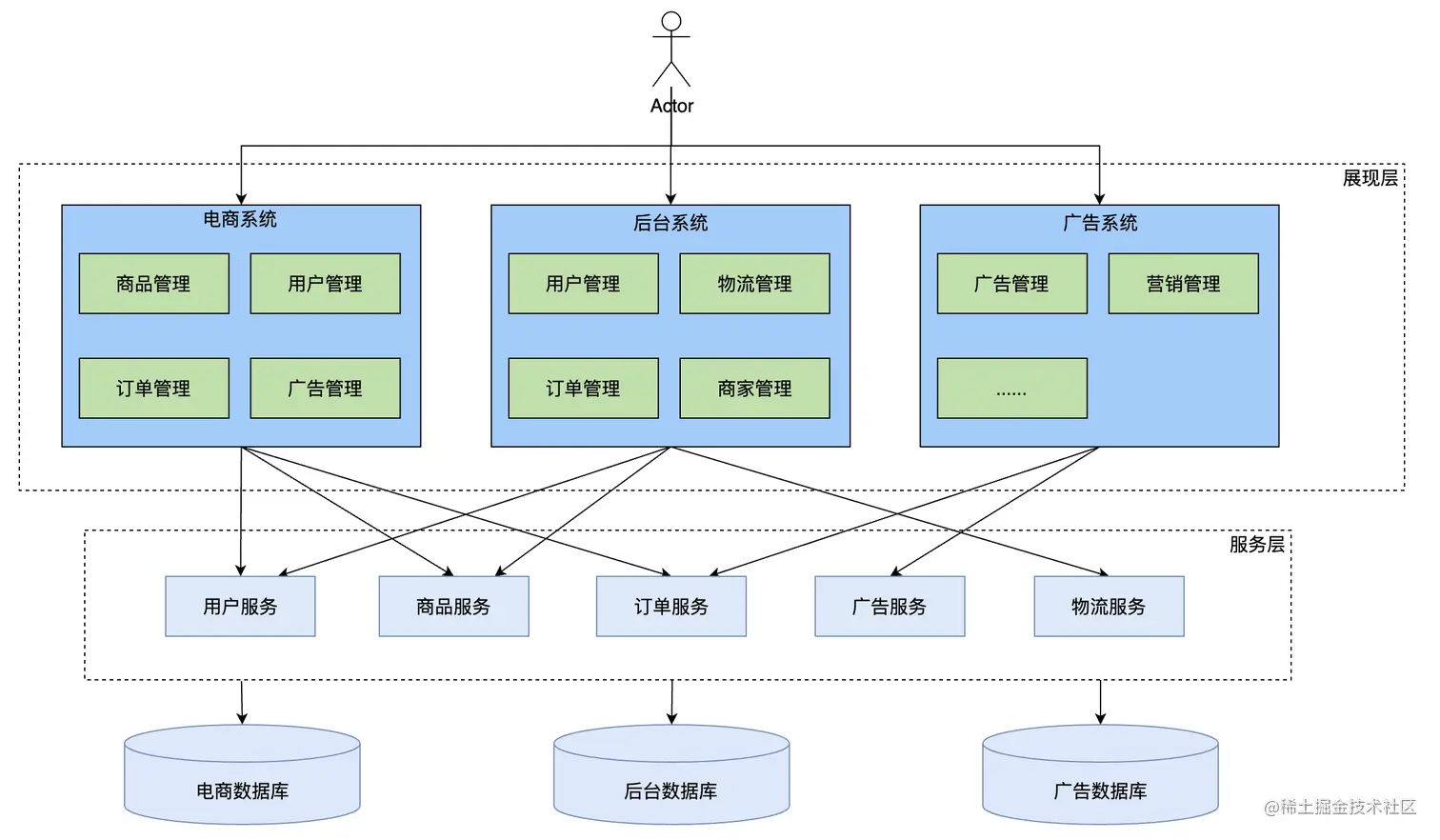

分布式架构


这种架构开始抽出与业务线无关的各个模块，分布式独立部署运行。从图中也可以看出来服务层的调用关系错综复杂，一个模块服务有问题可能导致整个系统奔溃，且不同服务间依然存在冗余。

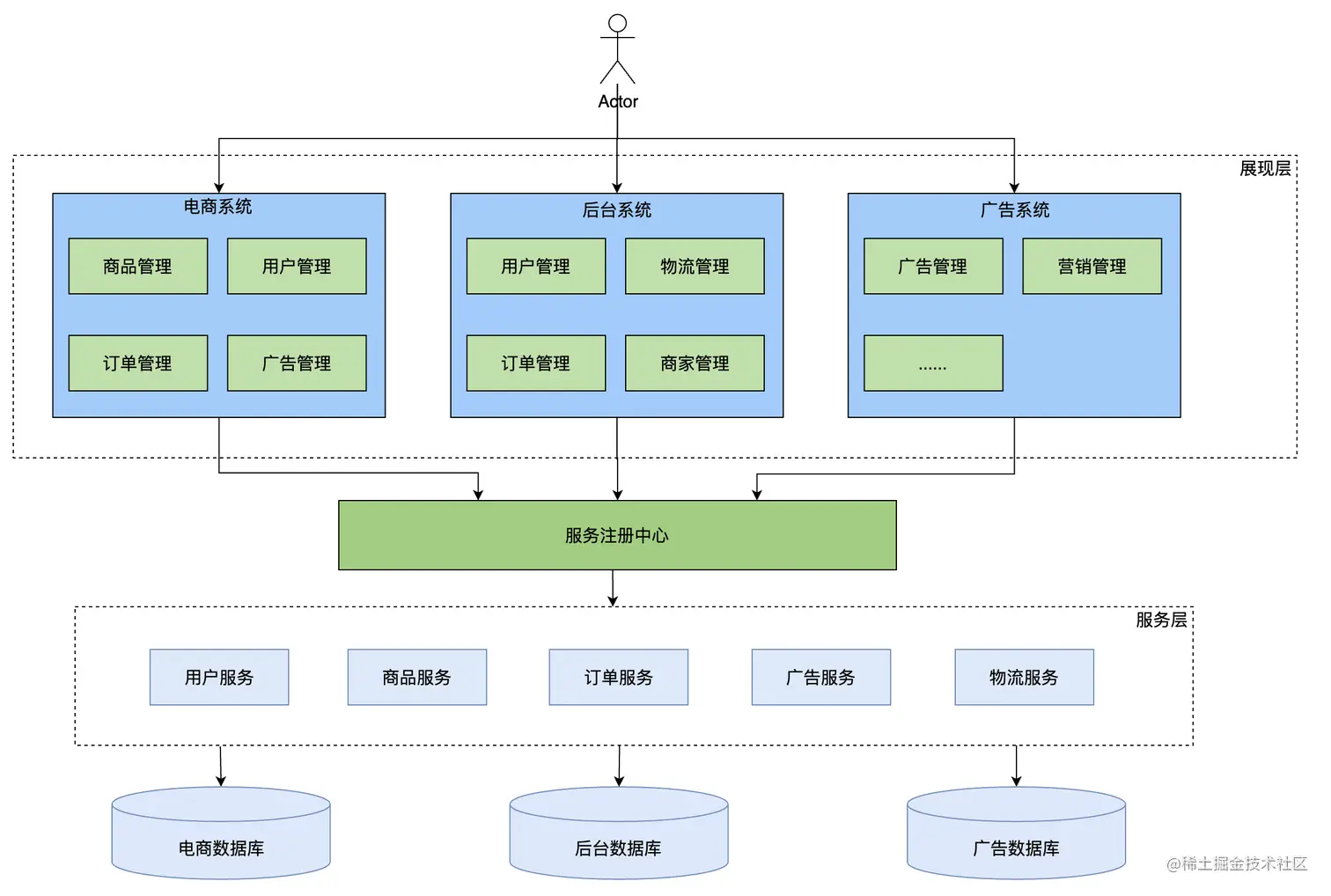

SOA架构


这种架构开始引入“服务”，“服务注册”等概念，通过访问服务注册中心来调用不同的服务，解决了服务间调用混乱的问题。但这种设计在结构上依然是中心化的，需要从上至下来设计划分，在架构好之后如果项目需要重构也会比较困难。

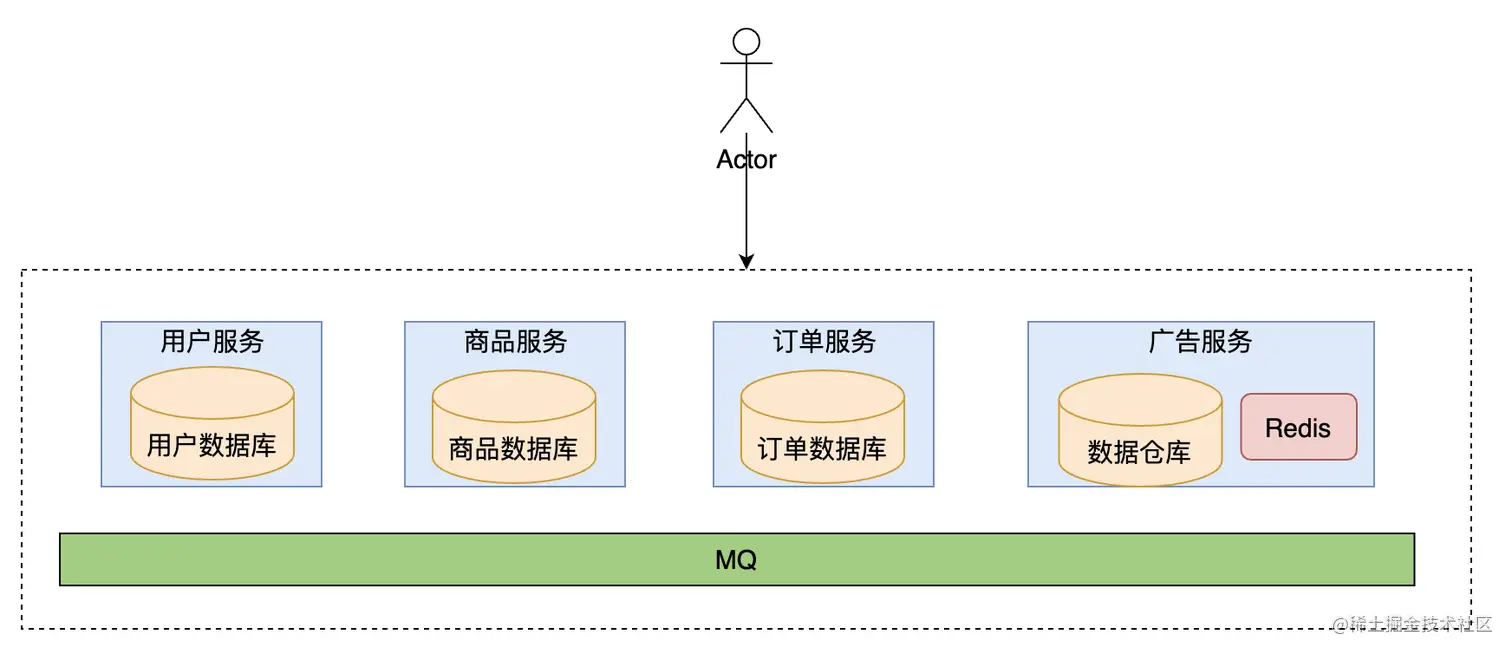

微服务架构

image.png SOA架构的进一步演进就是当前比较流行的微服务架构，它彻底的将应用服务化，将服务作为一等公民。服务只需关心本服务需要维护的功能，之间通过网络来通信。同时一个服务的更新也不会影响到其他服务。提供了高效的开发迭代效率。

但这么做当然也有代价，服务间通过网络通信会让治理和运维的难度急剧增加，服务间的安全问题该如何保证，分布式系统本身的复杂性都带来了新的挑战

为了确保基于微服务架构的应用可以稳定，高效的运行，需要在架构上做一系列的拓展来保证：


微服务架构原理及特征

基本概念

  • 服务：一组具有相同逻辑的运行实体
  • 实例：一个服务中，每个运行实体即为一个实例，实例与进程没有必然对应关系，往往一个实例对应一个或多个实例。常见的实例承载形式有进程，VM，k8s pod....
  • 集群：通常指服务内部的逻辑划分，包含多个实例
  • 有状态/无状态服务：指服务的实例是否存储了可持久化的数据（比如磁盘文件）

服务发现

我们都知道对于微服务，服务间的通信是通过网络完成的，其实在单体服务中也是有模块通信的，只不过这种通信仅体现为简单的函数调用，所以我们一般不会在单体应用关注模块通信的问题。回到微服务，通信意味着网络传输，那么在代码层面，如何指定调用一个服务的地址呢？

很容易想到，知道了ip和端口号就可以调用了，像下面一样：

client := grpc.NewClient("10.23.45.67:8080")

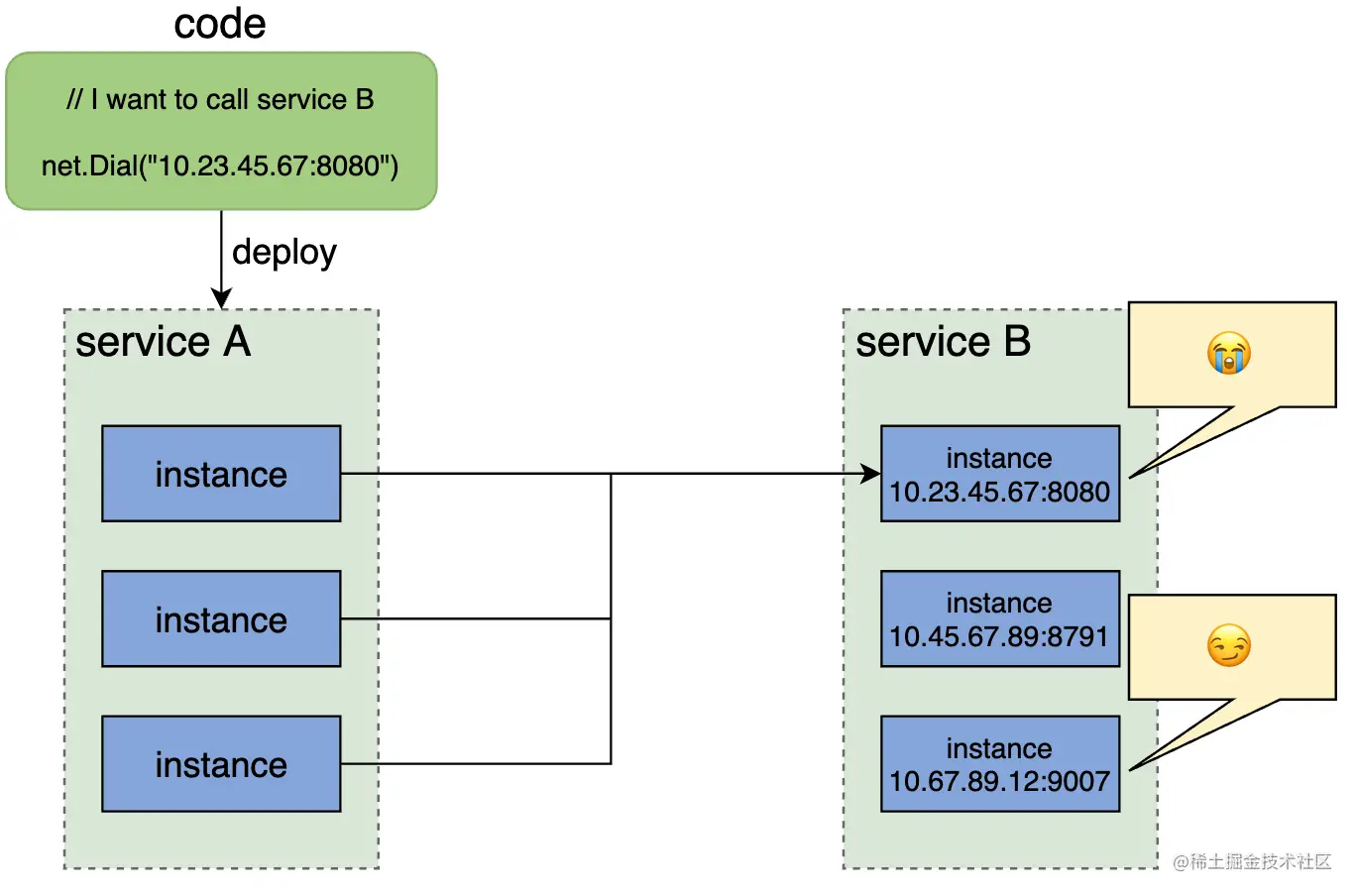

但实际上，服务往往会有多个实例，一个服务的所有实例都是运行同一份代码，这种硬编码的方式让服务全都访问同一个地址。而且服务实例ip和端口是动态变化的。那样就更没法请求成功了。造成下面的结果

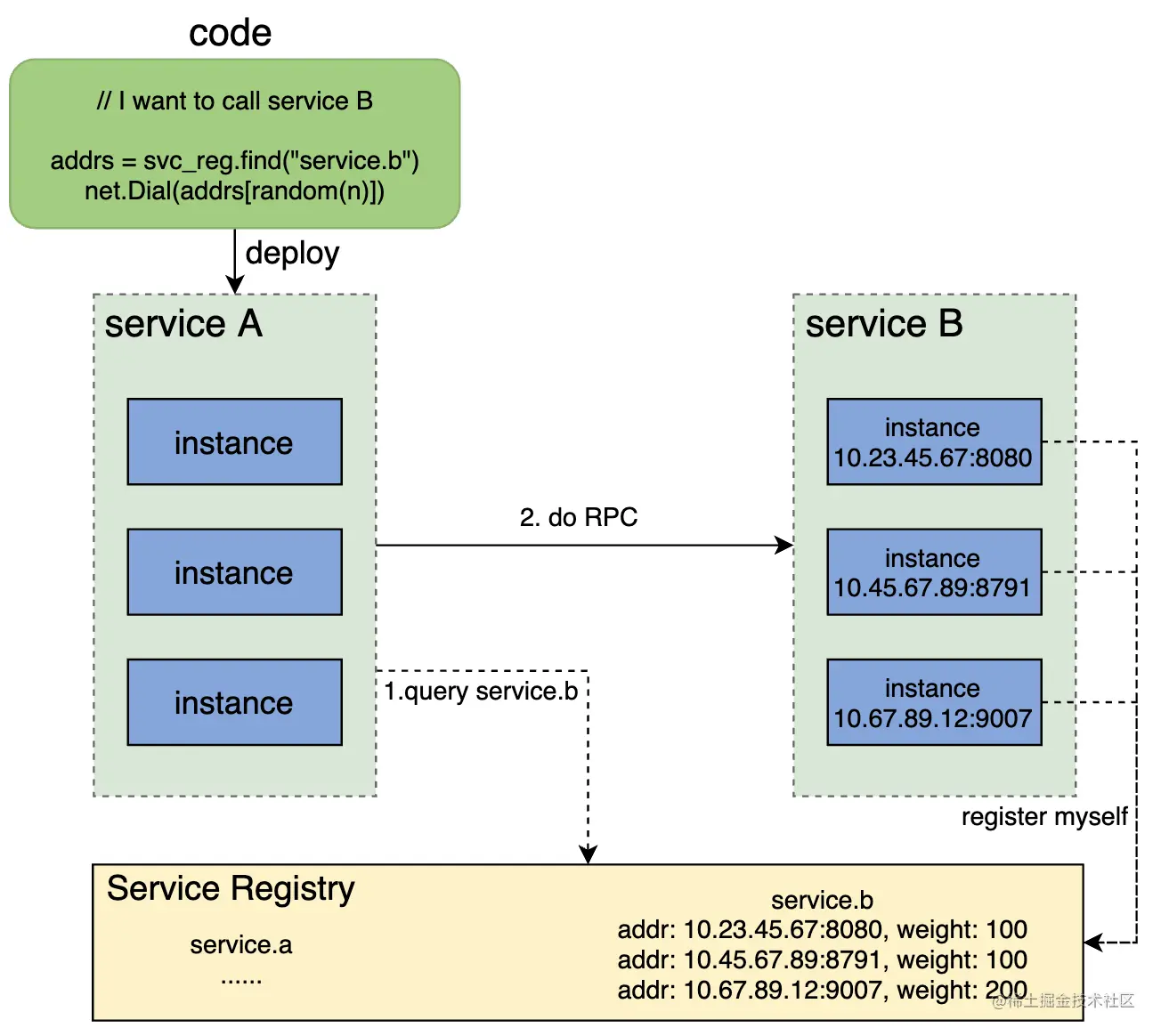

业界公认的一个解决方法是新增一个统一的服务注册中心，用于存储服务名到服务实例的映射：


流量特征

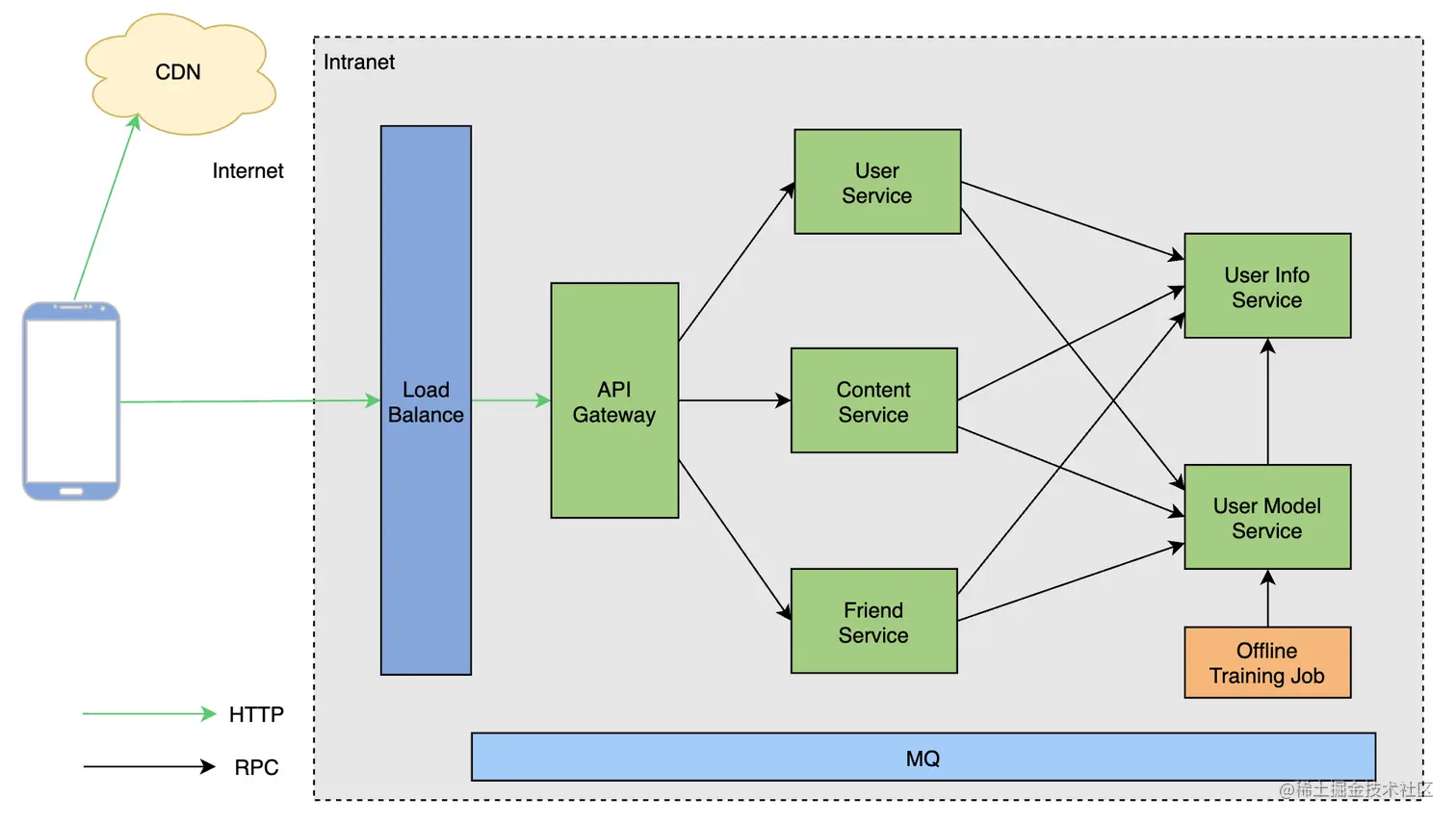

刚刚了解了微服务的基本概念和服务发现的思想，我们再从流量的角度看看微服务架构的全貌：


  • 统一网关入口
  • 内网通信多数采用RTC，效率更高
  • 网状调用链路

我们弱化了连接的概念，强调请求。即同一个客户端长连接发出的请求，理论上可以到达服务中所有实例，API gateway 可以用作身份认证，进而将token附在请求上
