这是我参与「第三届青训营 -后端场」笔记创作活动的的第6篇笔记

本文主要介绍了网络接入核心组件及基本原理，其中包括了DNS解析，HTTPS接入，全站加速接入，四层负载均衡及七层负载均衡等

课程实验参考：网络与部署

网络访问域名主要经过哪些过程

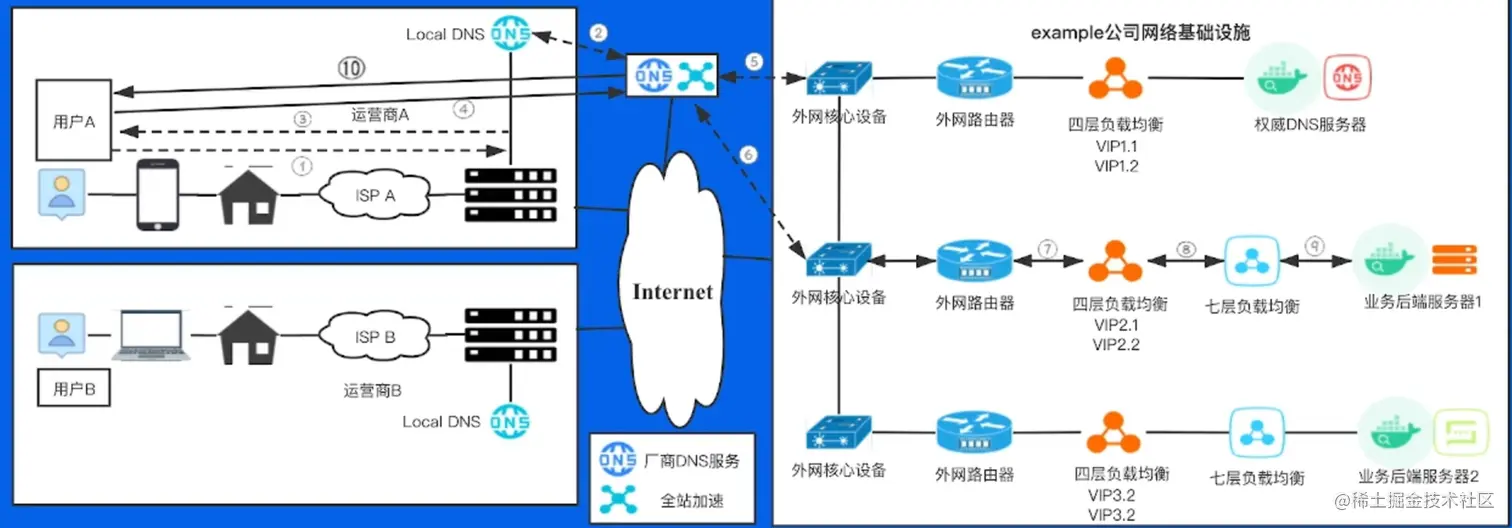

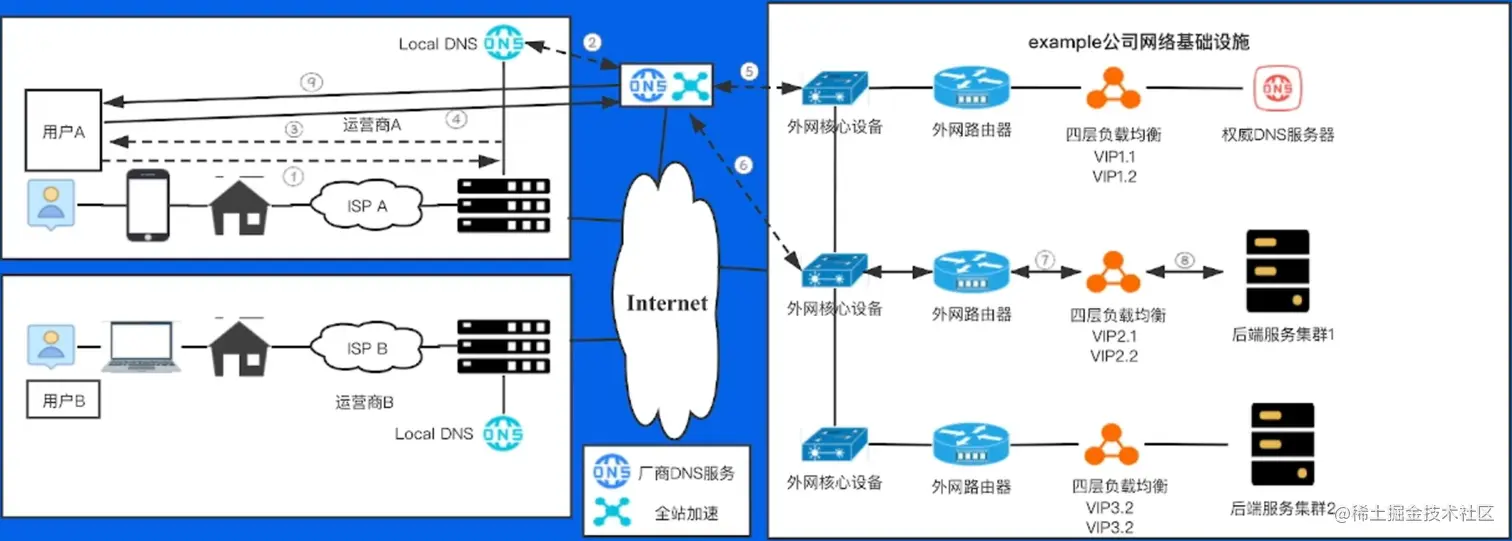

主要访问过程包括了DNS解析-TCP连接-TLS握手-HTTP请求等，这个过程中包括了网络OSI各个层级的协议沟通，下图显示了网络接入过程中涉及的一些关键技术和组件


域名系统和DNS

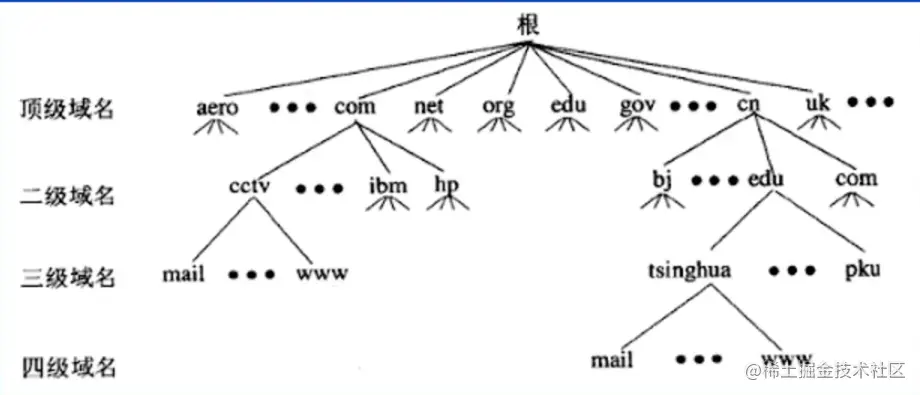

域名空间

  • 域名空被组织成树形结果，通过划分zone的方式进行分层授权管理
  • 全球公共域名空间仅对应一棵树
  • 根域名服务器的主要作用便是作为查询起点
  • 域名组成格式：[a-zA-Z0-9_-]，以点划分label


DNS解析过程

DNS即Domain Name System，是域名解析服务的意思。它在互联网的作用是：把域名转换成为网络可以识别的ip地址。人们习惯记忆域名，但机器间互相只认IP地址，域名与IP地址之间是一一对应的，它们之间的转换工作称为域名解析，域名解析需要由专门的域名解析服务器来完成，整个过程是自动进行的。

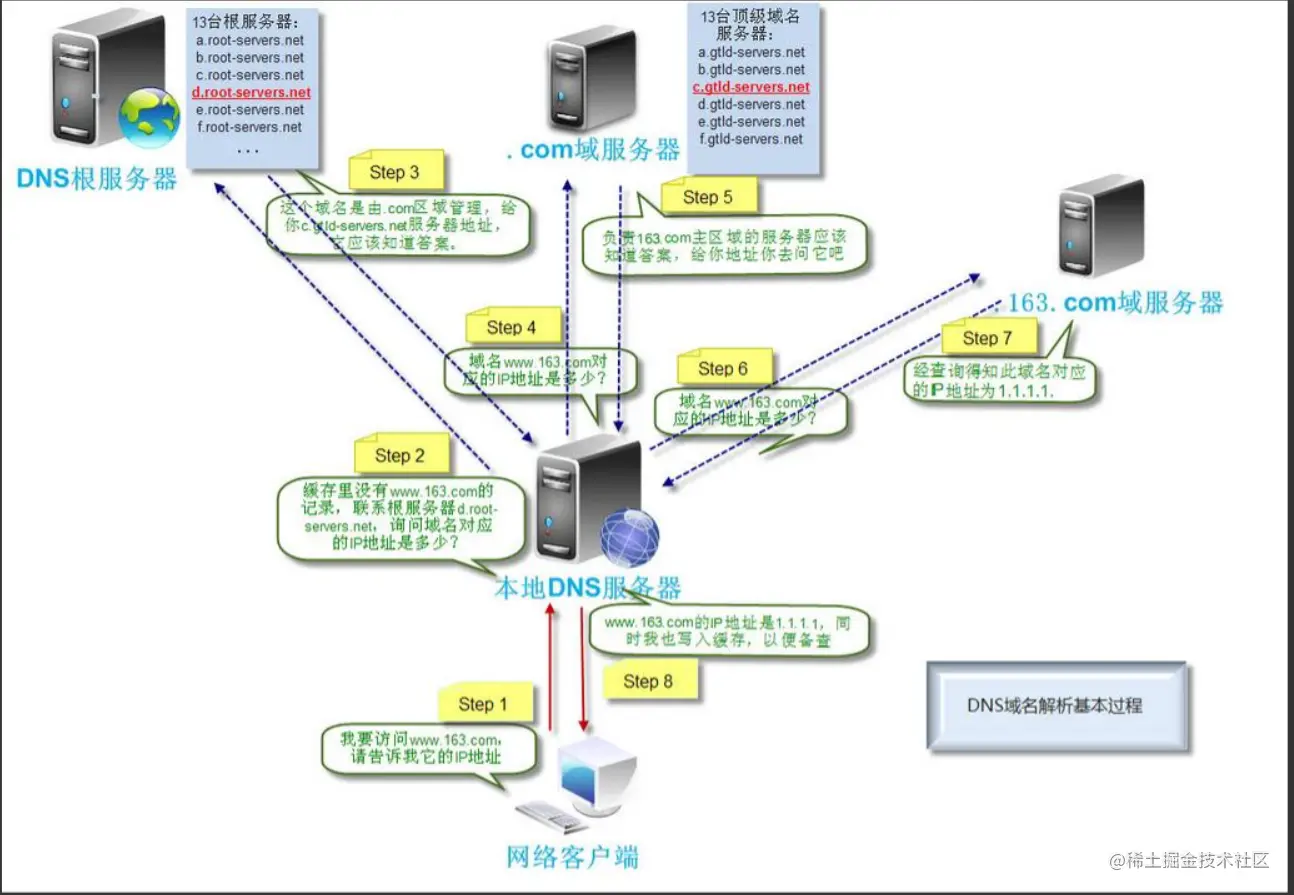

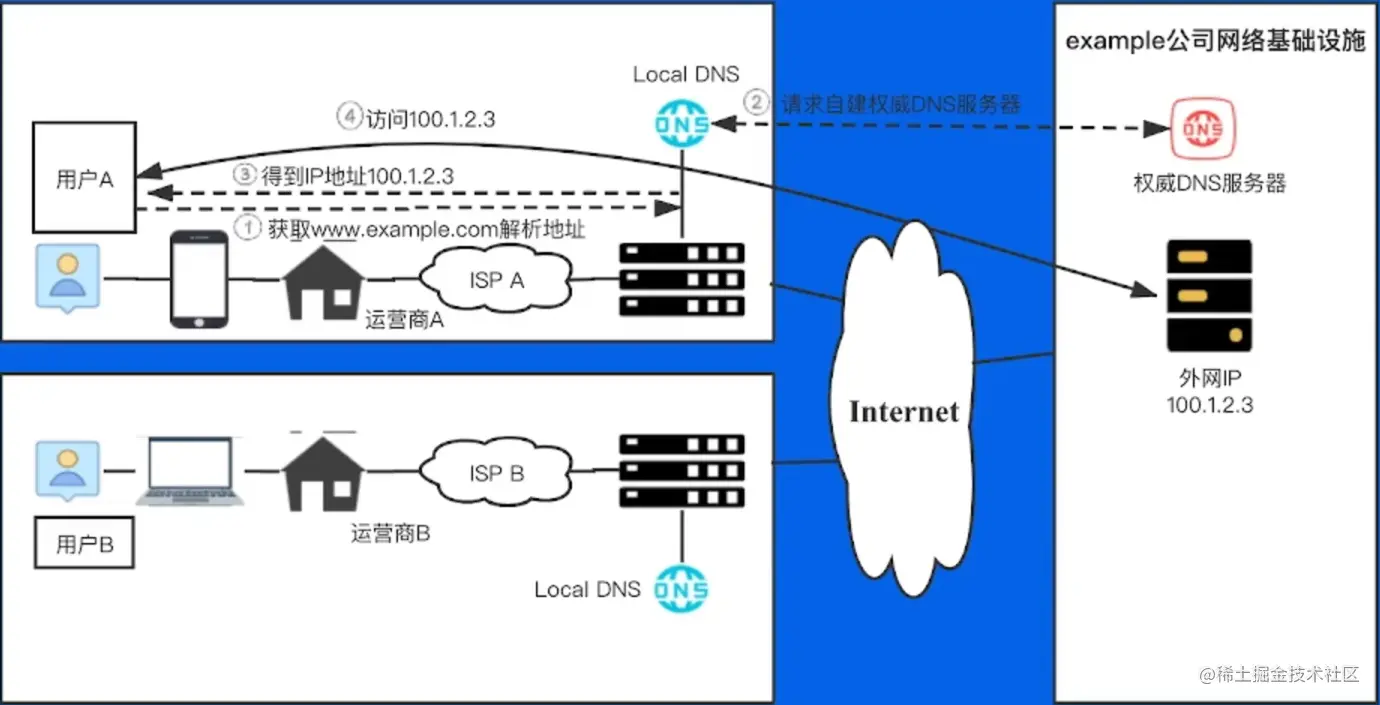

如下图所示，DNS的解析过程包括（来自：一张图看懂DNS域名解析全过程 - ximu-xin - 博客园 (cnblogs.com)）：

  • 输入www.163.com时，电脑会发出一个DNS请求到本地DNS服务器。
  • 本地DNS服务器收到查询请求时，本地DNS服务器会首先查询它的缓存记录，如果缓存中有此条记录，就可以直接返回结果。如果没有，本地DNS服务器还要向DNS根服务器进行查询。
  • 根DNS服务器没有记录具体的域名和IP地址的对应关系，而是告诉本地DNS服务器，你可以到域服务器上去继续查询，并给出域服务器的地址。
  • 本地DNS服务器继续向域服务器发出请求，在这个例子中，请求的对象是.com域服务器。.com域服务器收到请求之后，也不会直接返回域名和IP地址的对应关系，而是告诉本地DNS服务器，你的域名的权威DNS服务器的地址。
  • 本地DNS服务器向权威DNS服务器发出请求，这时就能收到一个域名和IP地址对应关系，本地DNS服务器不仅要把IP地址返回给用户电脑，还要把这个对应关系保存在缓存中，以备下次别的用户查询时，可以直接返回结果，加快网络访问。

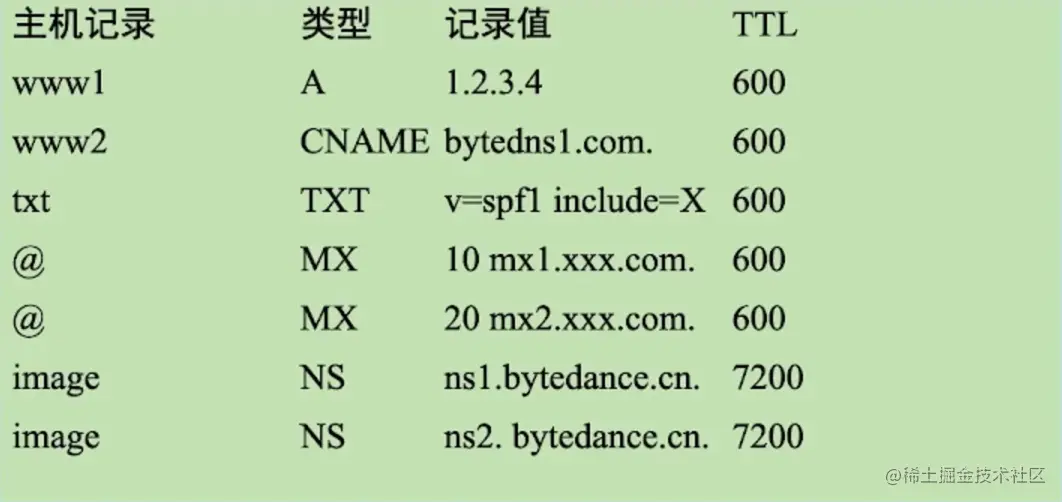

DNS记录类型

  • A/AAAA:IP指向记录，用于指向IP，前者为IPv4记录，后者为IPv6记录
  • CNAME:别名记录，配置值为别名或主机名，客户端根据别名继续解析以提取IP地址
  • TXT:文本记录，购买证书时需要
  • MX:邮件交换记录，用于指向邮件交换服务器
  • NS:解析服务器记录，用于指定哪台服务器对于该域名解析

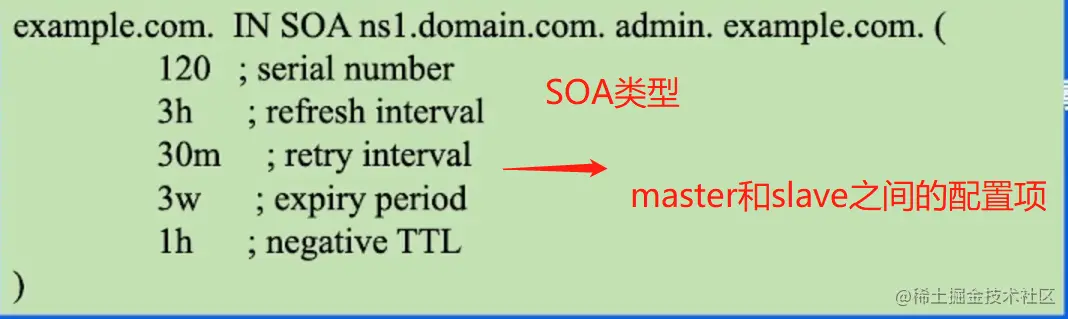

  • SOA 记录:起始授权机构记录，每个zone有且仅有唯一的一条SOA记录，SOA是描述zone属性以及主要权威服务器的记录

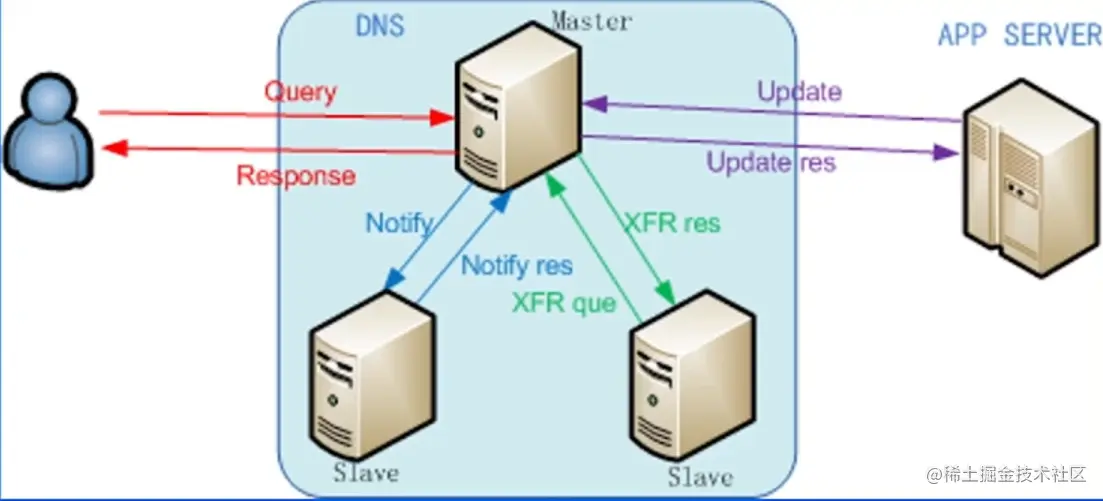

权威DNS架构

常见开源DNS：bind、nsd、knot、coredns


涉及过程:

  • DNS Query
  • DNS Response
  • DNS Update
  • DNS Notify
  • DNS XFR

常用名词解释

  • 权威DNS：保存了相应域名的权威信息。权威DNS即通俗上“这个域名我说了算”的服务器
  • LocalDNS：缓存+递归查询，运营商（集团网）部署的本地DNS服务器，直接接受网内客户端请求
  • 根DNS服务器：全球有13台，LocalDNS未命中缓存查询的起点服务器
  • DNS Update：DNS主服务器master接受外部的变更指令
  • DNS Notify：DNS主服务器master接受变更命令后，会自增自身的serial号，同时将变更的serial号告知从服务器slave
  • DNS IXFR：DNS从服务器slave以增量的形式向master要求获取本次变更的内容
  • DNS AXFR：DNS从服务器slave以全量的形式向master要求获取当前的全量数据

接入DNS服务


HTTPS协议

相关知识可以参考学习：

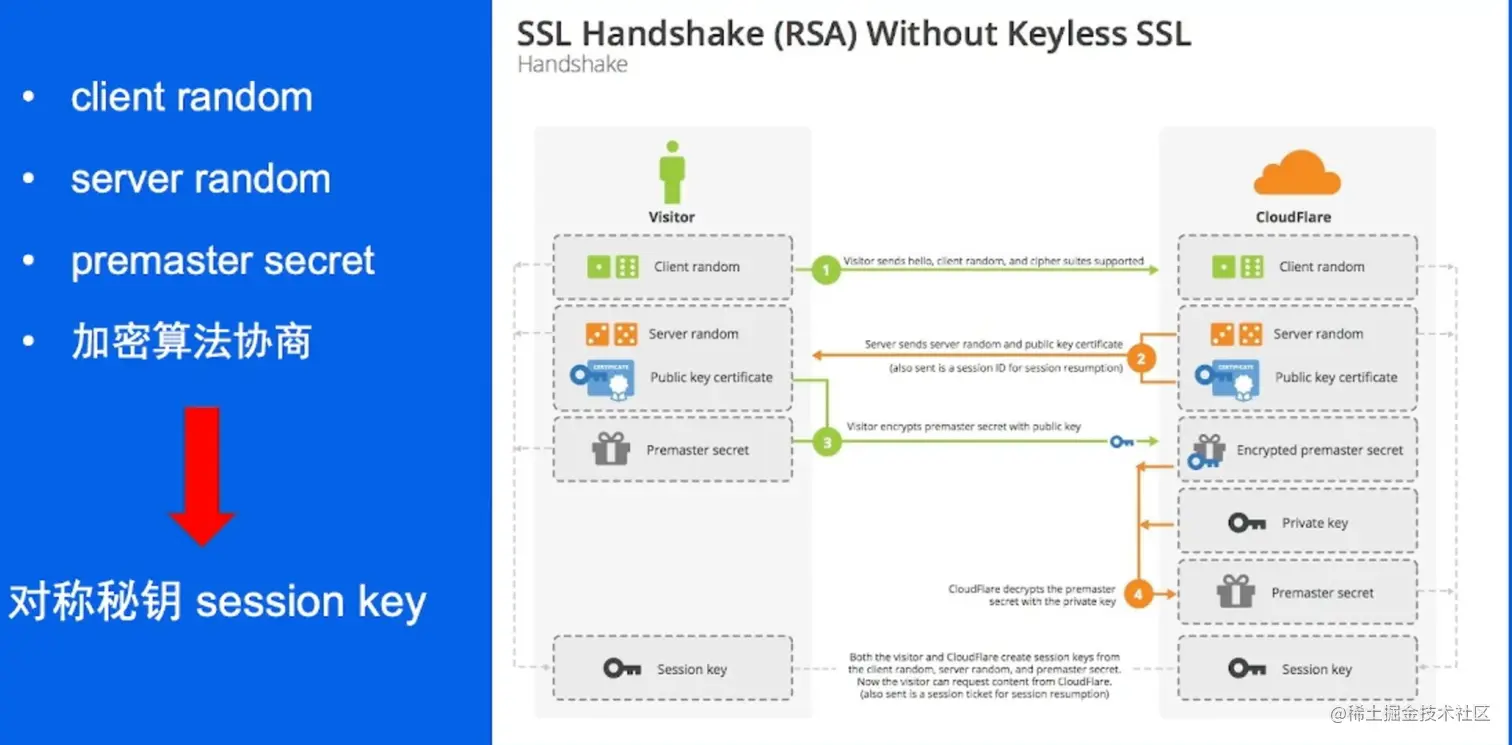

HTTPS涉及SSL的通信，这是建立在TCP三次握手之前的操作，主要用于协商通信双方的对称加密密钥，在此强调一下过程


  • client hello： 客户端通过发送"client hello"消息向服务器发起握手请求，该消息包含了客户端所支持的 TLS 版本和密码组合以供服务器进行选择，还有一个"client random"随机字符串。
  • server hello消息： 服务器发送"server hello"消息对客户端进行回应，该消息包含了数字证书，服务器选择的密码组合和"server random"随机字符串。
  • 验证： 客户端对服务器发来的证书进行验证，确保对方的合法身份，验证过程可以细化为以下几个步骤（更多验证的详情详见上述链接）：
    1. 是否是可信机构颁布
    2. 域名是否跟实际访问的一致
    3. 检查数字签名
    4. 验证证书链
    5. 检查证书的有效期
    6. 检查证书的撤回状态
  • premaster secret字符串： 客户端向服务器发送另一个随机字符串"premaster secret (预主密钥)"，这个字符串是经过服务器的公钥加密过的，只有对应的私钥才能解密。
  • 使用私钥： 服务器使用私钥解密"premaster secret"。
  • 生成共享密钥：客户端和服务器均使用 client random，server random 和 premaster secret，并通过相同的算法生成相同的共享密钥 KEY。
  • 客户端就绪： 客户端发送经过共享密钥 KEY加密过的"finished"信号。
  • 服务器就绪： 服务器发送经过共享密钥 KEY加密过的"finished"信号。
  • 达成安全通信： 握手完成，双方使用对称加密进行安全通信。

验证过程中涉及的重要概念

  • 对称加密：使用相同的秘钥来加密传输内容，一端加密后，对端收到数据会用相同的秘钥来解密
  • 非对称加密：如果用公钥对数据进行加密，只有用对应的私钥才能解密；如果用私钥对数据进行加密，那么只有用对应的公钥才能解密。

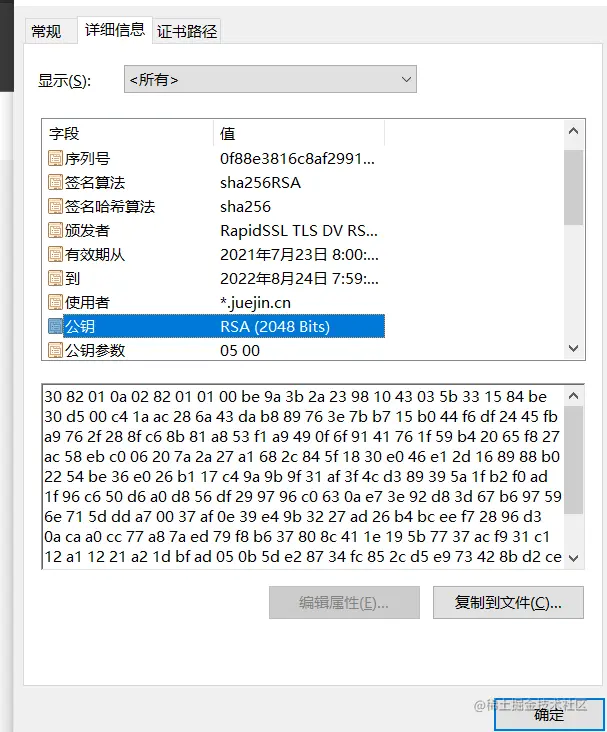

  • 数字证书：由证书认证机构 (Certificate Authority, 简称 CA)签发给服务器的认证证书，其中包括了证书所有者的公钥、证书所有者的专有名称、证书颁发机构的专有名称、证书的有效起始日期等信息，在进行https通信时，服务器会把公钥连同证书一起发送给客户端，私钥则由服务器自己保存以确保安全。


  • 数字签名：主要是为了确保数据发送者的合法身份，也可以确保数据内容未遭到篡改，保证数据完整性，在数字证书的应用场景中，数字签名的生成和验证流程如下：
    1. 服务器对证书内容进行信息摘要计算 (常用算法有 SHA-256等)，得到摘要信息，再用CA私钥把摘要信息加密，就得到了数字签名
    2. 服务器把数字证书连同数字签名一起发送给客户端
    3. 客户端用CA公钥解密数字签名，得到摘要信息
    4. 客户端用相同的信息摘要算法重新计算证书摘要信息，然后对这两个摘要信息进行比对，如果相同，则说明证书未被篡改，否则证书验证失败https

基于nginx配置https

  • 增加443端口转发四层配置
upstream hello_proxy_ssl {
    server 10.227.89.58:8443;
}
server {
    listen 443;
    proxy_connect_timeout 1s;
    proxy_timeout 300s;
    proxy_pass hello_proxy_ssl;
}
  • server块增加ssl配置
server {
    listen  880;
    listen  8443 ssl;
    server_name  www.example.com;
    # 引用中间CA证书
    ssl_certificate      /etc/nginx/ssl/TestIntermediateCA.pem;
    ssl_certificate_key  /etc/nginx/ssl/TestIntermediateCA.key;
    # 引用域名证书
    ssl_certificate      /etc/nginx/ssl/_.example.com.pem;
    ssl_certificate_key  /etc/nginx/ssl/_.example.com.key;
    # 自动跳转到HTTPS
    if ($server_port = 880) {
        rewrite ^(.*)$ https://$host$1 permanent;
    }
    ...
}

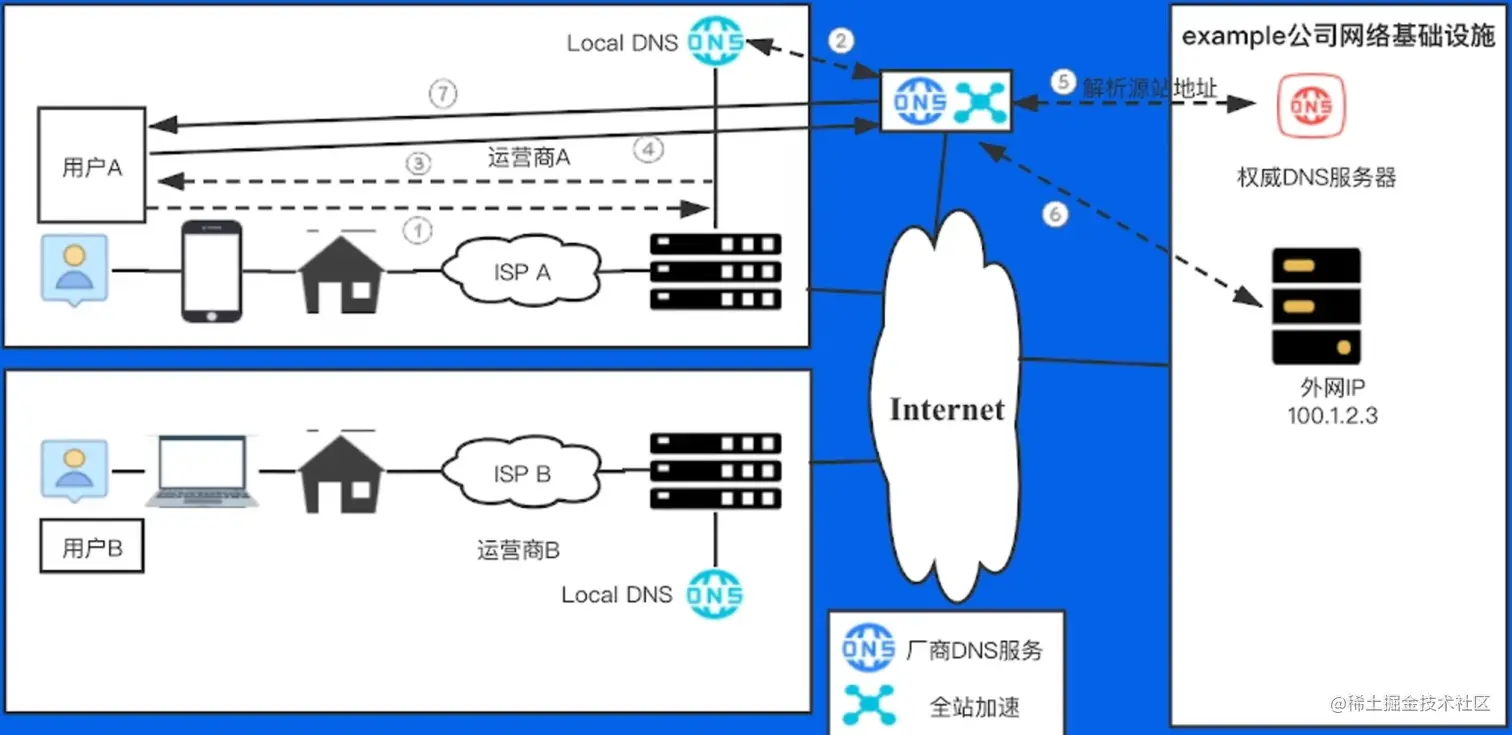

接入全站加速

外网用户访问站点时，可能出现诸多问题，从而出现“响应慢，卡顿”的错觉，比如：

  • 源站容量低，可承载的并发请求数低，容易被打垮
  • 报文经过的网络设备多，出现丢包、劫持、mtu等问题
  • 自主选路网络链路长，时延高 对于源站容量问题，可以增加后端机器扩容；静态内容使用静态加速缓存；对于网络传输问题，是哦那个动态加速DCDN；全站加速则是静态加速+动态加速，什么是全站加速 (aliyun.com)

概念介绍

静态加速：针对视频、图片等不变的内容，将其缓存在靠近用户的边缘节点，缓存预热后用户直接从边缘获取，从而加速访问速度；

动态加速DCDN：针对API类返回值不同的请求，通过特殊的网络优化方式（路由优化、传输优化）等技术加速其达到源站的速度

CDN：CDN的全称是(Content Delivery Network)，即内容分发网络。其目的是通过在现有的Internet中增加一层新的CACHE(缓存)层，将网站的内容发布到最接近用户的网络”边缘“的节点，使用户可以就近取得所需的内容，提高用户访问网站的响应速度。从技术上全面解决由于网络带宽小、用户访问量大、网点分布不均等原因，提高用户访问网站的响应速度。

静态加速

个人认为就是对静态资源的缓存处理，参考：CDN加速原理

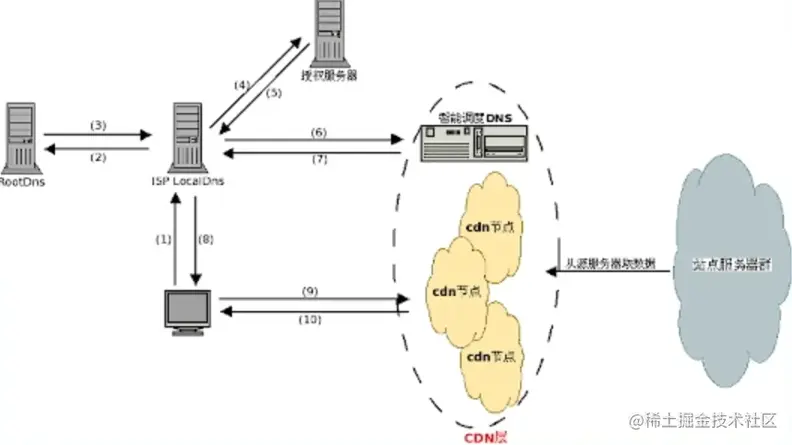

image.png 基于传统方式：


基于DNS方式：


动态加速

针对POST请求等不能在边缘缓存的业务，基于智能选路技术，从众多回源线路中择优选择一条线路进行传输

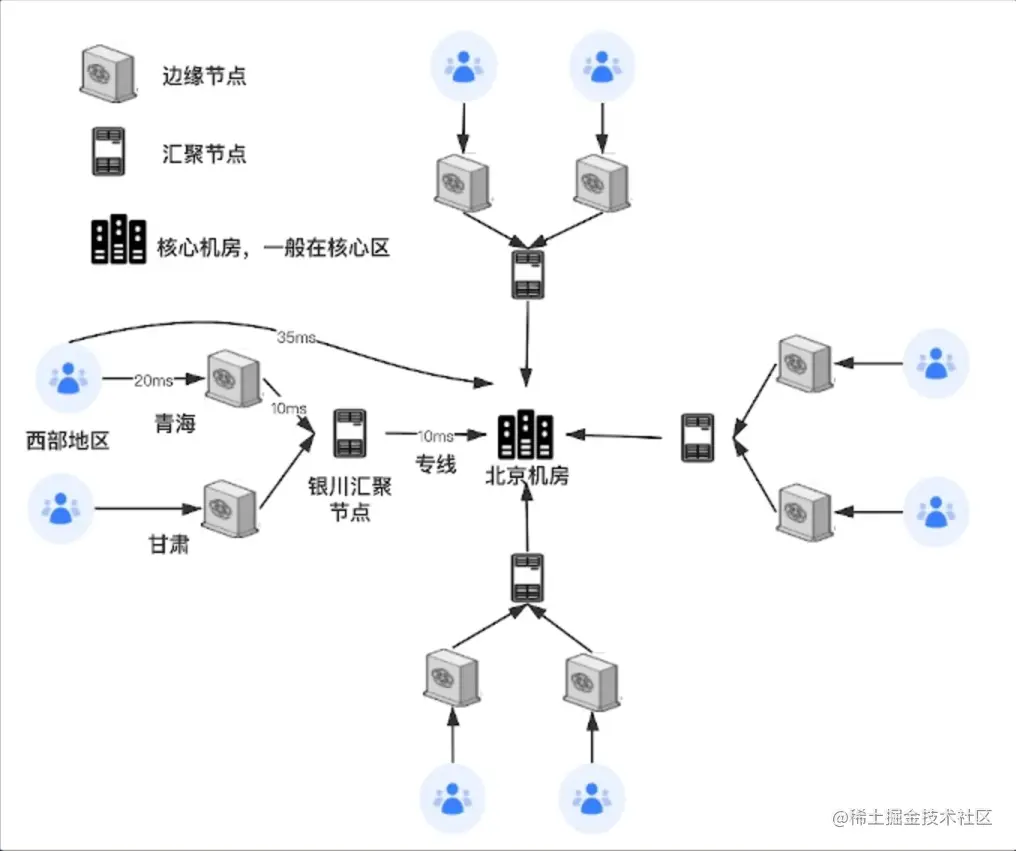

架构上可以划分为边缘节点，汇聚节点和核心机房


在上图示例中，

如果直接访问核心机房，需要耗时：35(TCP)+35*2（TLS）+35（routine） = 140ms 如果通过DCDN，需要耗时：20(TCP)+20*2（TLS）+ 20 + 10+ 10（routine） = 100ms（边缘节点到汇聚及汇聚到核心的tls握手耗时已经在最开始的服务启动中已经预热连上了）

场景应用

  1. 用户登录，注册等操作：动态加速DCDN
  2. 抖音用户点击某个特定的短视频加载后观看：静态加速CDN
  3. 用户打开新闻官网进行网页浏览：静态+动态加速

使用接入全站加速


四层负载均衡

基于IP+端口，利用某种算法将报文转发给某个后端服务器，实现负载均衡地落到后端服务器上，主要具有解耦vip和rs；NAT；防攻击：syn proxy等功能.

  • VIP：虚拟IP，一般作为四层反向代理的入口，client看起来一直在与VIP交互
  • RS：Real Server，VIP后实际承受client请求的服务，可能是物理机/虚拟机/容器POD image.png

常用调度算法

  • RR轮询:Round Robin，将所有的请求平均分配给每个真实服务器RS
  • 加权RR轮询:给每个后端服务器一个权值比例，将请求按照比例分配
  • 最小连接:把新的连接请求分配到当前连接数最小的服务器
  • 五元组hash:根据sip、sport、proto、dip、dport对静态分配的服务器做散列取模（缺点:当后端某个服务器故障后，所有连接都重新计算，影响整个 hash 环）
  • 一致性hash:只影响故障服务器上的连接session，其余服务器上的连接不受影响

常见的实现方式 FULLNAT


特点

  • 大部分都是通过 dpdk 技术实现，技术成熟，大厂都在用
  • 纯用户态协议栈，kernel bypass，消除协议栈瓶颈
  • 无缓存，零拷贝，大页内存(减少 cache miss)
  • 仅针对4层数据包转发，小包转发可达到限速，可承受高 cps

开源的解决方案

基于LVS+keepalived实现 wsgzao.github.io

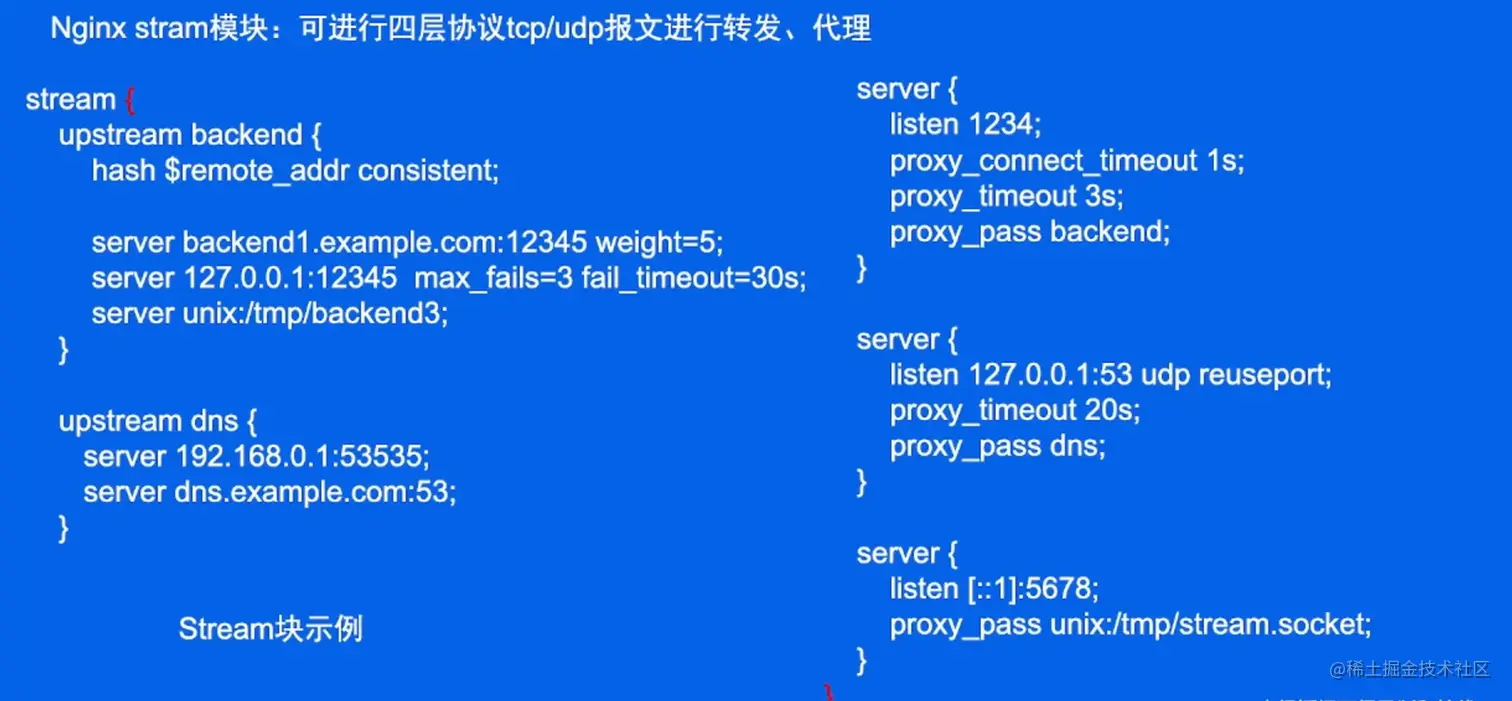

基于nginx的四层负载均衡实现

  1. 将到达本机的53端口的udp报文转发到DNS服务器
  2. 将到达本机的1234端口的tcp报文转发到自己准备的backend后端服务上
  3. 还可以转发到unix socket

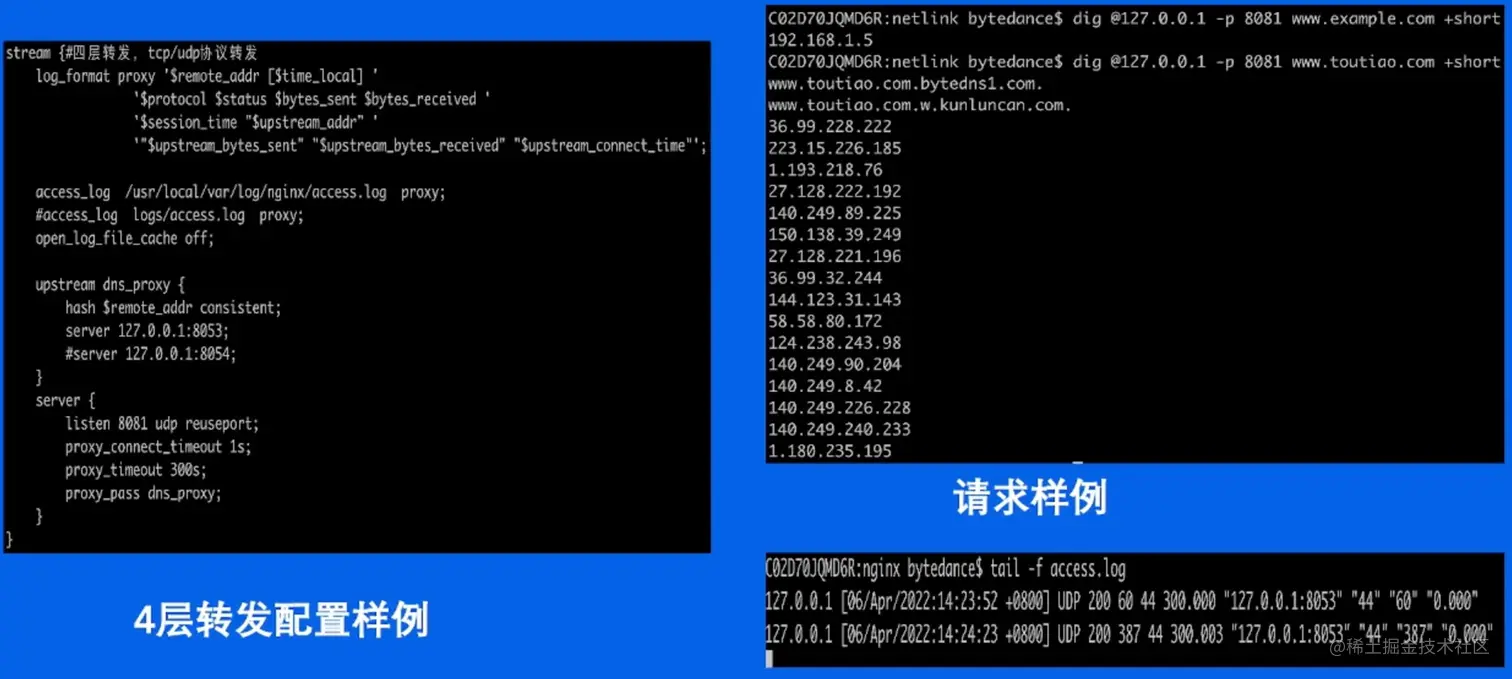

编辑/etc/nginx/nginx.conf，新增stream模块，若nginx未安装stream模块，则自行添加stream模块或者重新编译nginx即可。

#四层转发，tcp/udp协议转发
stream {
    log_format proxy '$remote_addr [$time_local] '
                 '$protocol $status $bytes_sent $bytes_received '
                 '$session_time "$upstream_addr" '
                 '"$upstream_bytes_sent" "$upstream_bytes_received" "$upstream_connect_time"';

    access_log  /var/log/nginx/access.log  proxy;
    open_log_file_cache off;

    upstream dns_proxy {
        server 10.227.89.58:8053;
    }
    upstream backend {
        server 10.227.89.58:8080;
    }
    server {
        listen 53 udp reuseport;
        proxy_pass dns_proxy;
    }
    server {
        listen 1234;
        proxy_connect_timeout 1s;
        proxy_timeout 300s;
        proxy_pass backend;
    }
    server {
        listen [::1]5678;
        proxy_pass uinx:/tmp/stream.socket;
    }
}



使用4层负载均衡

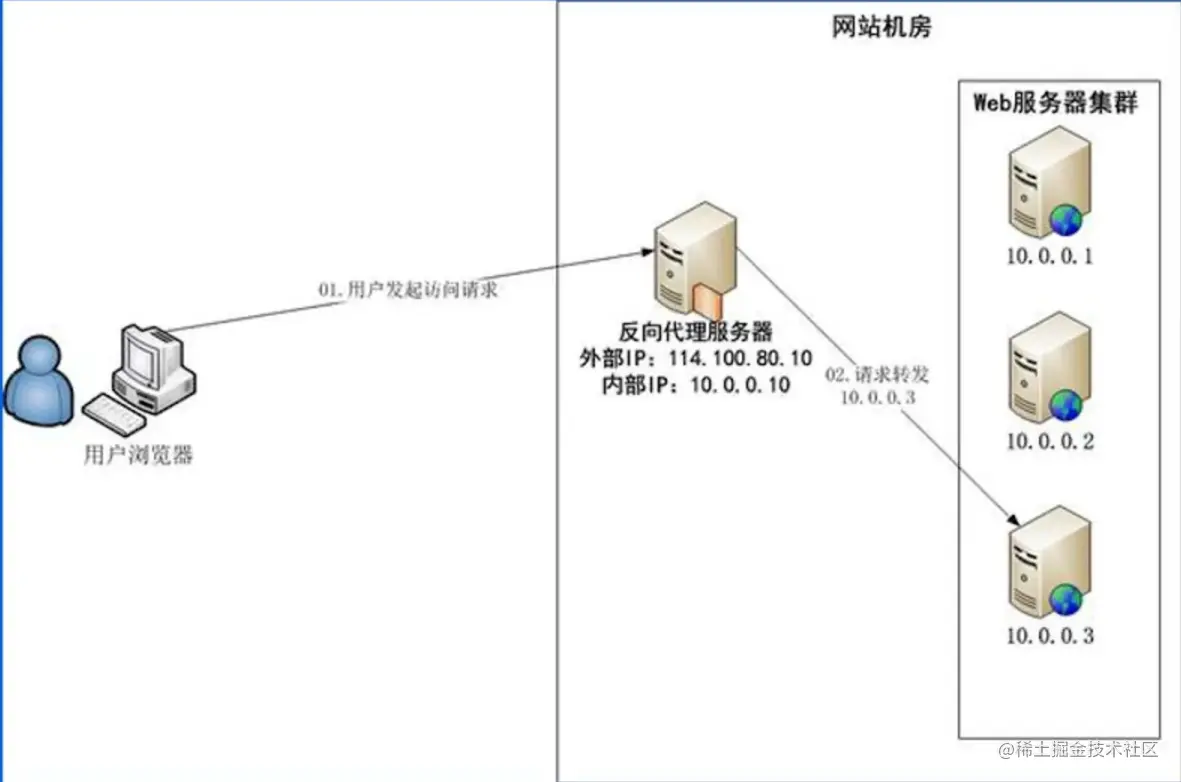

七层负载均衡（开发过程中经常提到的负载均衡即七层负载均衡）



七层负载均衡在业务方面现主要基于网关或nginx来实现，nginx相关见：

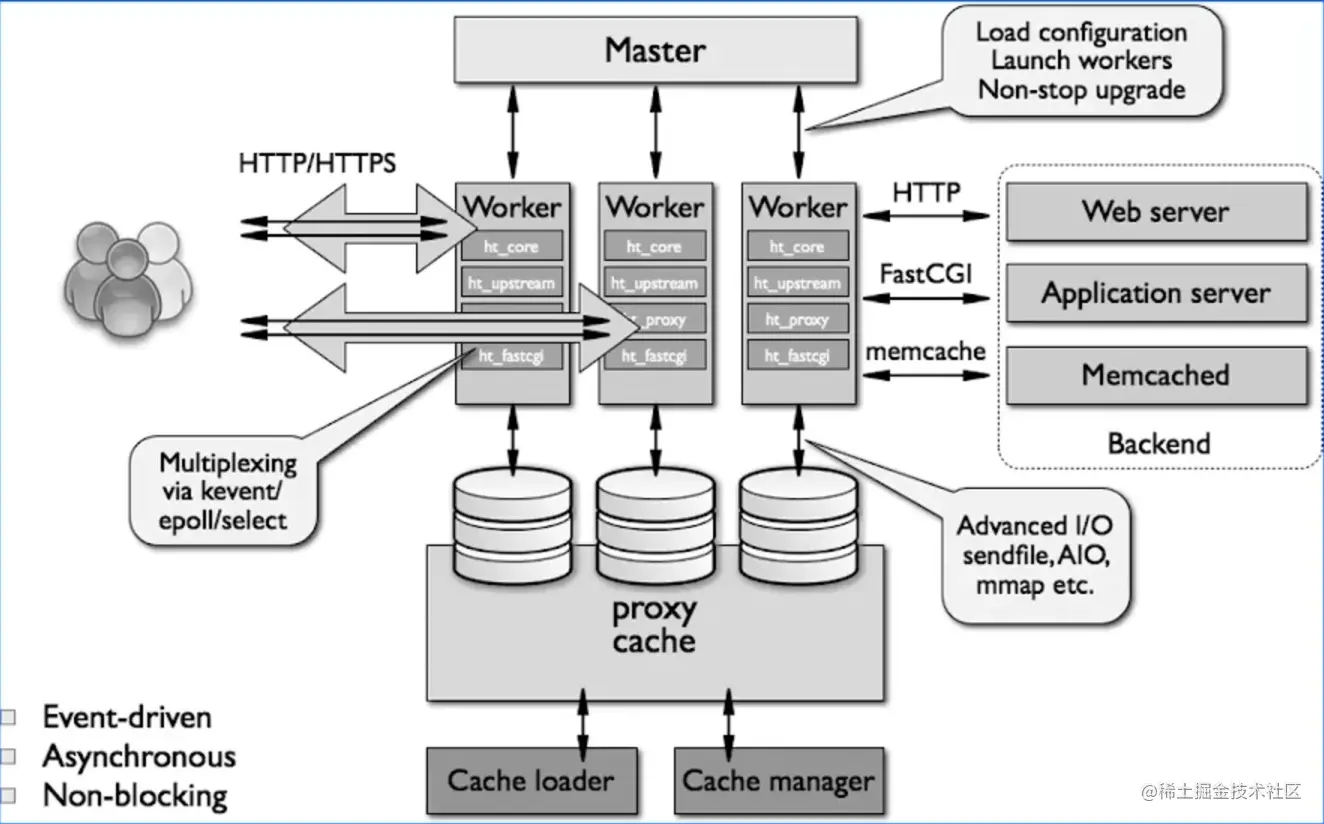

nginx内部架构


基于nginx进行七层负载均衡

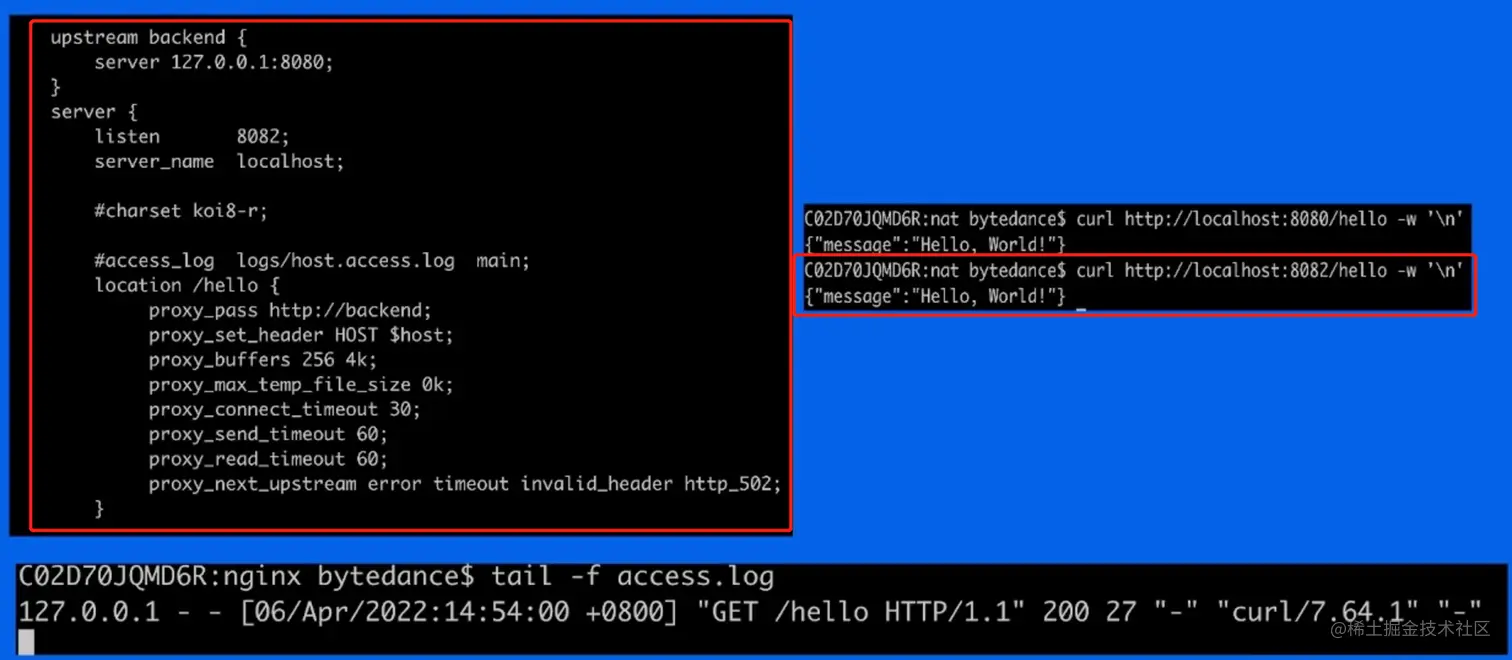

设置upstream

upstream backend {
        server 127.0.0.1:8888;
    }

http模块配置如下：

http {
    include       mime.types;
    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
    access_log  /var/log/nginx/access.log  main;
    sendfile        on;
    keepalive_timeout  65;
    upstream backend {
       server 10.227.89.58:8080;
    }
    server {
        listen       80;
        server_name  www.example.com;
        location / {
             proxy_pass http://backend;
             # 重置host字段等操作
             proxy_set_header HOST $host;
             proxy_connect_timeout 60;
             proxy_send_timeout 60;
             proxy_read_timeout 60;
        }
    }
}


使用7层负载均衡


如何将本地服务开放到外网访问

项目地址：ngrok - Online in One Line

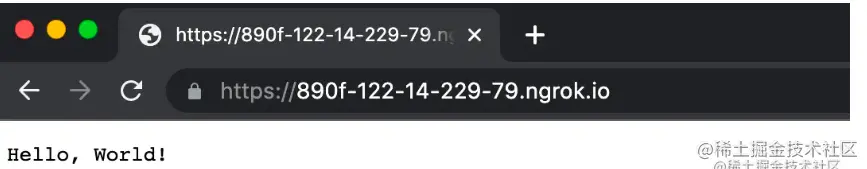

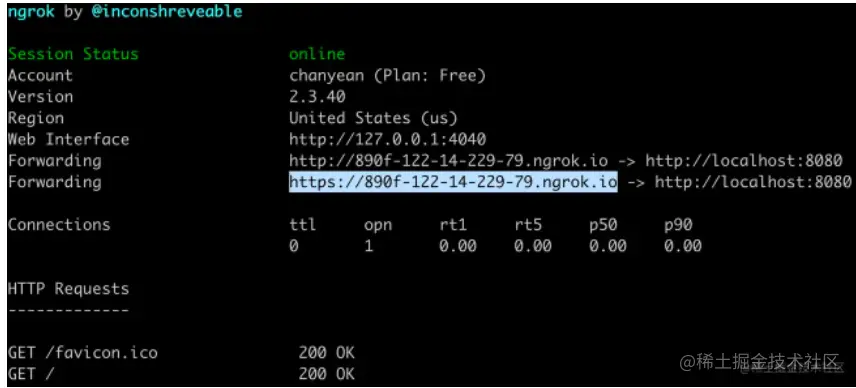

命令：./ngrok http 8080(将本地8080端口开放到公网)
