Service Mesh 主流产品 Istio 入门理论篇

Istio 基本概念

官方定义：它是一个完全开源的服务网格，作为透明的一层接入到现有的分布式 应用中。它也是一个平台，可以与任何日志、遥测和策略系统进行集成。Istio 多样化的特性让你能够成功且高效地运行微服务架构，并提供保护、连接和监控微服务的统一方法。

从官方定义中，抽出几个核心的要点：

1. Istio 仍然是服务网格产品
2. Istio 拥有服务网格的基本特性，即对应用层是透明的
3. Istio 是为微服务架构而服务的
4. Istio 核心功能，可以连接、控制、保护、观测微服务系统

Istio是Google、IBM和Lyft联合推出的开源微服务Service Mesh框架，Istio 有个重要的特性，就是它被称为第二代 Service Mesh，在原有的数据平面的基础上，增加了控制平面，为现代的 Service Mesh 的产品定义一个新的形态。

为什么要使用 Istio ？

Istio 主要有两大优势：

• 轻松构建服务网格
• 对应用代码透明，应用代码无需更改

Istio 核心功能

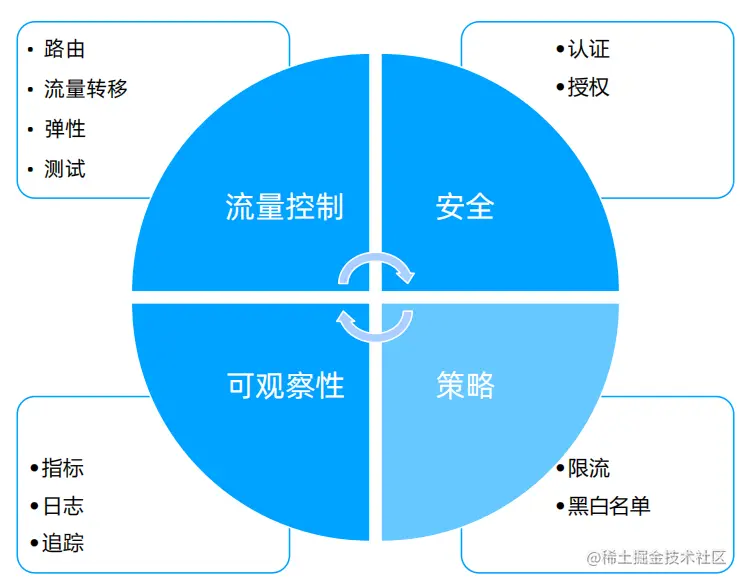

其实 Istio 的核心功能就是 Service Mesh 的核心功能，主要有四个方面

• 流量控制
  这也是作为一个Service Mesh产品最重要的功能，主要包括：

  • 路由：我们经常听到像灰度发布、蓝绿部署、AB测试，这些都可以把它归纳到路由这一点上。
  • 流量转移
  • 弹性：对网络增加一些弹性的能力，比如说超时、重试、熔断等机制
  • 测试：Istio 提供一些调试网格的特性，比如说故障注入、流量镜像等功能

• 安全
  Istio 对授权和认证两个方面提供一些安全机制

• 可观察性
  在这一点Istio是按照比较经典的可观测性的三方面提供的功能，分别是指标、日志、分布式追踪

• 策略
  Istio 在最新的 1.5 版本中，把这个功能去掉了，原因是废弃了负责功能的一个模块 Mixer ，它把一些功能转移到 Envoy 里面，后续策略相关的功能应该也会逐渐发布出来

Istio 会称为下一个 Kubernetes 吗？

Istio 的出现实际上重新定义了微服务的开发方式，让你可以轻松的在你的微服务架构中植入 Service Mesh 技术，另外它可以大幅的降低微服务应用开发门槛，让你只关注业务本身，第三点它用了统一的运维和开发方式来简化微服务的开发流程。

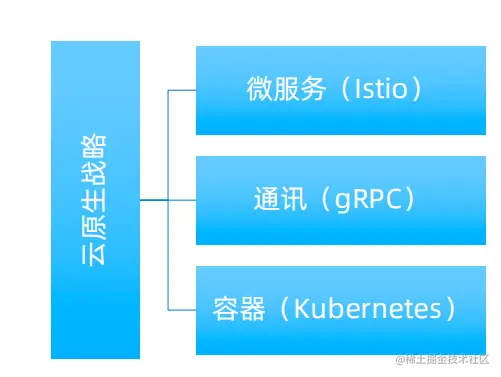

对于 Google 和 IBM 公司来说，Istio 它是一个战略性的产品，从这张图上，可以看到在容器层面 Google 已经有 Kubernetes ，在通讯层面有 gRPC这样的协议，而微服务层面，Google 打算用 Istio 来占领市场，这三个方面组成 Google 的云原生战略。

Istio 重大架构变更

架构1.0版本

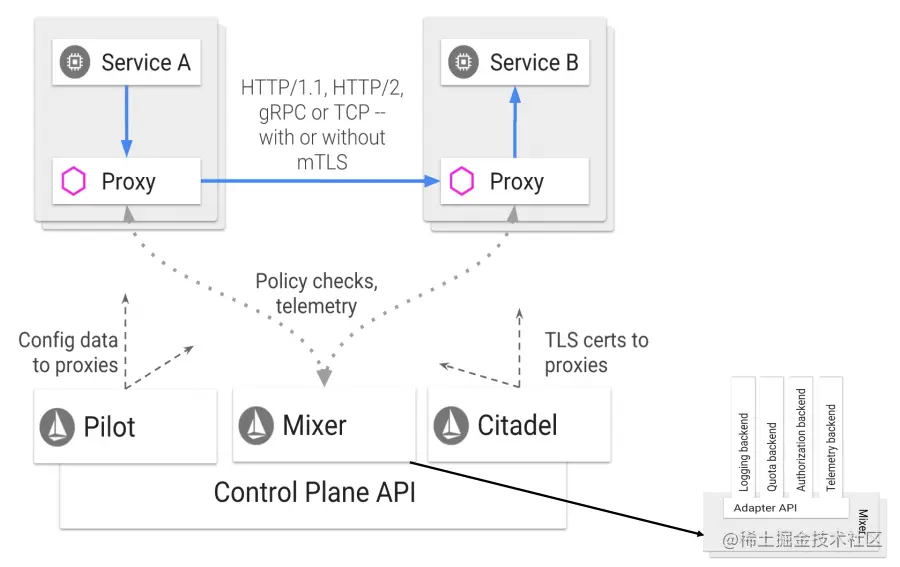

这个版本架构包括两部分内容

• 数据平面
  数据平面就是 Envoy 这些 Sidecar 代理的一个集合

• 控制平面
  控制平面主要包括三个组件：

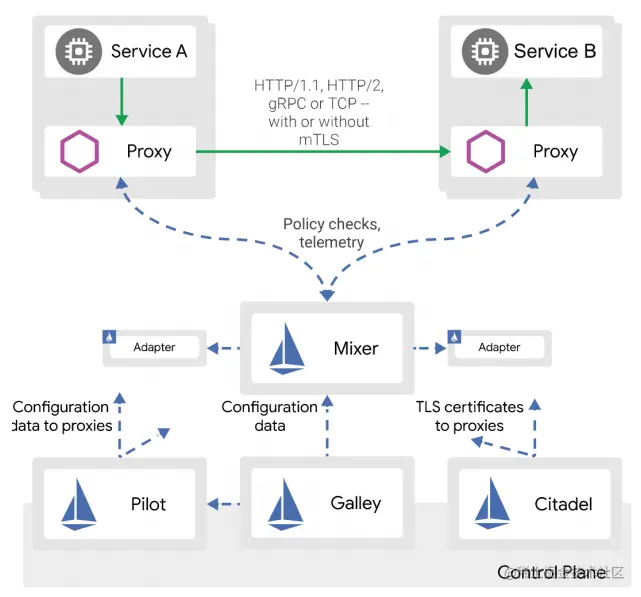

  • Pilot：简单的理解为配置分发的组件，会把运维人员配置的路由信息转变成数据平面可以识别的配置项，然后分发给所有的Sidecar代理

  • Citadel：负责安全相关的功能，比如说授权认证等

  • Mixer：主要有两部分功能，

    • 一个是遥测，也就是从数据平面进行指标数据的收集
    • 另外一部分功能就是设置一些策略，比如限流、黑白名单等。Mixer 这个组件实际上内部是一个插件模型，可以扩展不同的后端基础设施，并添加到这个模型中。为 Istio 架构带来了很大的扩展性，但是这个组件存在一下两个主要问题：
      • 第一个是性能，它需要和数据平面进行两次通讯，而这个组件又是单独部署的，是一个进程外的组件，所以每次请求都需要和进程外进行通讯，降低了请求效率。
      • 第二个问题是 Mixer的插件模型虽然带来了足够好的扩展性，但是也产生了耦合，比如要添加新插件或者升级已有的插件，不得不去重新部署 Mixer

由于 1.0版本 Mixer 组件的两点问题，Istio 发布了 1.1版本

架构 1.1 版本

这个版本的架构主旋律就是解耦，主要做了两个变化：

• 第一个变化，主要是为 Mixer 增加一个进程外的 Adapter 这样概念，也就是把原来集成在组件内部的插件变成一个进程外的适配器，这样在适配器增加或者修改的时候无需对Mixer组件本身进行修改

• 第二个变化，增加了 Galley 这样一个组件，这个组件是 Istio 的配置验证、提取处理和分发的组件，本来这些功能是由 Pilot 组件完成的，但是导致 Pilot 和底层的平台（比如说 Kubernetes）有了耦合，所以增加 Galley 组件分担 Pilot 的功能，让 Pilot 能从底层平台中隔离出来

架构 1.1 版本问题

第一个问题就是性能，1.1版本架构对 Mixer 组件进行了重构，将原来的插件模型拆分成独立的进程外运行的适配器，这样更加重了组件的性能问题，原本已经需要和数据平面的 Sidecar 代理进行多次的通讯了，而此时又需要和这些Adapter再次进行远程交互，性能只会变得更加糟糕。

第二个问题是易用性也不好，这些组件都要单独部署，都有自己单独的进程运行，在安装、维护、升级都带来了复杂性

架构 1.5 版本

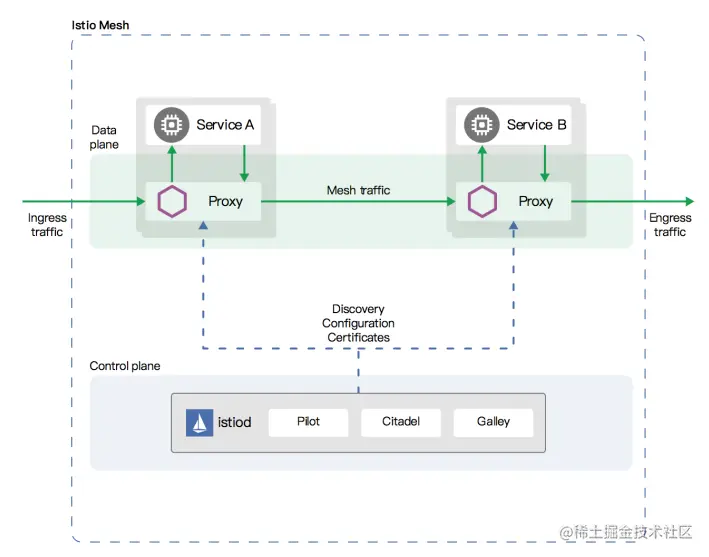

1.5版本最重要的一点就是重建了控制平面，将原本的那些组件全部整个一个叫 Istiod 的单体模型，另外它还废弃了 Mixer 组件

从这个图中可以看见 Istio 架构比之前简单很多，当然这个版本除了做减法，也增加了一些新的特性，修复BUG，提升性能。

Istio 流量控制

流量控制，顾名思义就是对流量请求进行控制和管理，Istio提供的流量控制能力非常强大，除了最基本的服务发现、负载均衡之外，还有以下四种功能：

• 路由、流量转移，我们知道的蓝绿部署，灰度发布都是由它演变的
• 可以用API网关对流量进出进行管理
• 提供网络弹性能力，比如超时重试以及熔断
• 支持对网络流量进行调试，比如说引入故障注入和流量镜像功能

Istio 的流量控制能力主要由“虚拟服务、目标规则、网关、服务入口、Sidecar” 这些资源实现。

虚拟服务（Virtual Service）

虚拟服务是实现路由功能的重要组件，它主要的功能是把请求的流量路由到指定的目标地址，它可以做到把请求地址和真实的工作负载进行解耦，本质上讲，它实际就是一组路由规则。

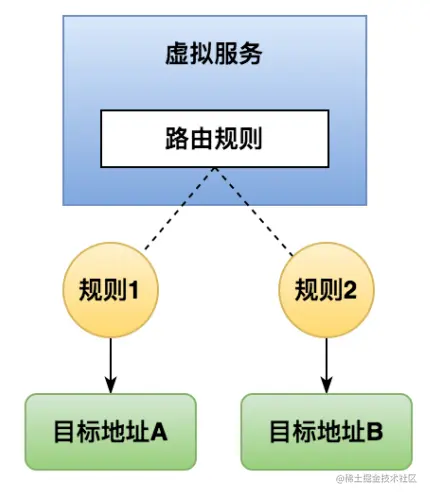

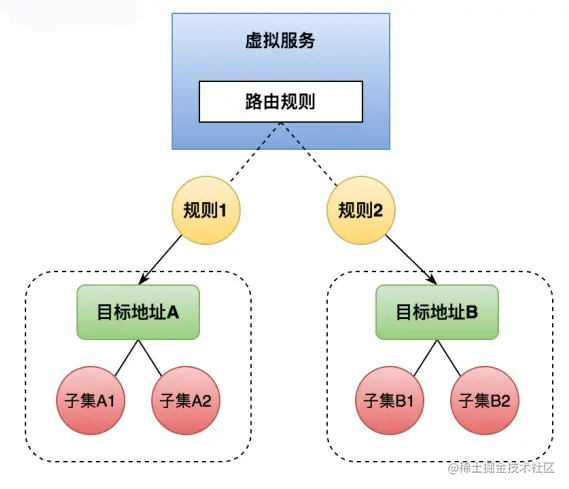

这张图上展示了一个虚拟服务，它里面定义了两个不同的路由规则，规则1会把请求指向目标地址A，规则2会把请求指向目标地址B，虚拟服务一般会和目标规则成对出现。它提供了非常丰富的路由匹配规则，比如说可以针对Endpoint, 针对 Url,针对 Header 这样不同粒度的路由进行匹配。

目标规则（Destination Rule）

目标规则定义了虚拟服务里面配置的具体的目标地址，在它的配置中是以子集存在的，也就是每一个子集里会配置一个对应的目标地址。

上图中上半部分是虚拟服务，而下边虚线框内表示的是具体的目标规则。在目标地址A中定义了两个子集（A1，A2），目标地址B中定义了另外两个子集（B1，B2）。除了定义这些子集，它还可以对负载均衡策略进行修改，默认情况下，是以轮询的方式进行负载均衡的。可以在这里配置使用随机、权重、最少请求数等方式进行负载均衡。

网关（Gateway）

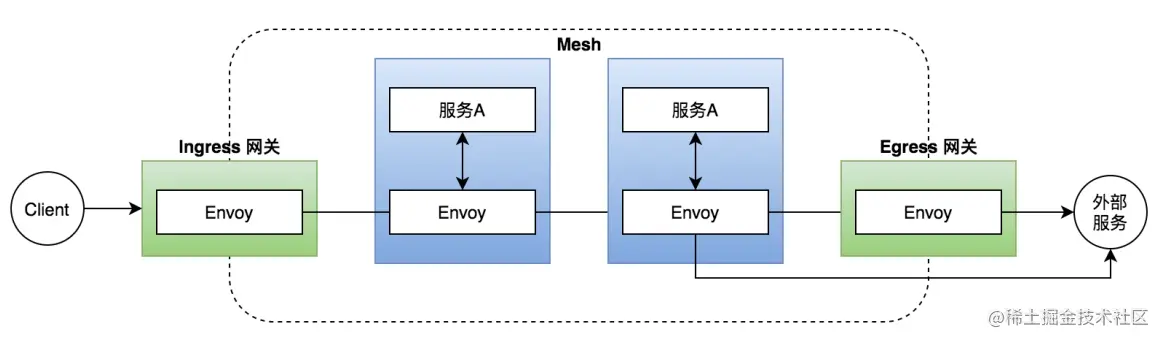

虚拟服务和目标地址两个组件主要是用来管理网格内部流量，而网关是用来管理网格以外的流量。 Istio 内部定义的 Gateway 存在于整个网格的边界，用来管理进出网格的流量。 上面这张图中有两个网关，其中负责管理入流量的网关叫 Ingress(左边)，管理出流量的网关叫 Egress(右边)，Egress 网关并不是必选项，可以不用它，内部服务的流量可以直接指向外部服务。

为什么要用网关呢？ 我们可以用网关来管理网格外部的流量，比如说为进出的流量增加负载均衡的能力，增加超时重试的能力。

Istio 内部预定义了两个网关，分别是 Ingress Gateway 和 Egress Gateway。也可以自己实现自定义的 Gateway 。

服务入口（Service Entry）

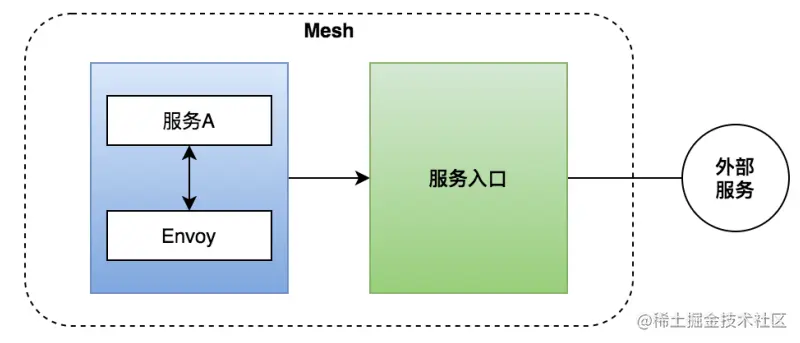

服务入口和前面几个资源又不同，前面几个资源主要是面向流量的。而这个资源面向的是服务，它主要的功能是把外部的服务注册到网格内。这样就可以像管理网格内部的服务一样去管理外部服务。

主要功能有三点：

1. 首先它可以为外部的目标转发请求
2. 第二它可以添加超时重试这些策略
3. 第三就是可以扩展网格

举一个例子，假设你的服务部署在不同的集群中，那么可以通过定义服务入口的方式把这几个不同的集群集中起来，共同用同一个网格进行管理

Sidecar

Sidecar 和前面几个资源又不同，Sidecar是对流量进行一个全局的控制，而前几个资源主要是做一些细微度的控制。

Sidecar 主要有以下两个功能：

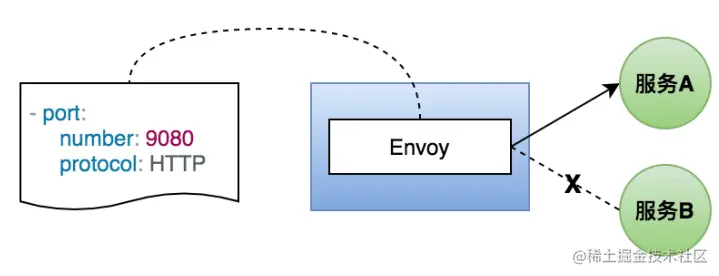

1. 调整 Envoy 代理接管的端口和协议，默认情况下 Envoy 是接管所有发送到服务的请求的，而通过 Sidecar 可以调整接管流量的范围。比如说上面图上左边显示的只去监听来自于端口9080的 HTTP 协议。

2. 限制 Envoy 代理可访问的服务，默认情况下 Envoy 是可以访问整个网格内的所有的服务，假设可以像图中右边所示，让它只访问服务A而切断它对服务B的访问权限

Istio 提供网格的弹性能力和测试能力

常见的弹性能力：

• 超时
• 重试
• 熔断

常见的测试能力

• 故障注入，也就是说它可以故意的给服务植入一些故障，主要有两个：一个是增加服务的延迟，另外一个是让服务直接中断，通过这样的方式可以模拟服务出现问题时，整个应用是如何处理的

• 流量镜像，开发都知道，很难在本地的开发环境中去模拟线上环境，经常出现在本地测试没有问题，部署到线上就会出现问题，这是因为环境不同以及流量不同，而流量镜像这个功能可以完全的把生产环境的流量，镜像一份然后发送到你的镜像服务中，这样就可以在镜像服务中来调试线上环境了。

Istio 服务可观察性

服务可观察性是近两年题出的一个比较新的概念，云原生基金会也是在18年的时候才把可观察性作为自己蓝图中的一个板块，可观察性并不等于监控，它们还是有很大的区别的。

监控指的是从运维人员的角度去审视系统的行为、状态，它是一个被动方式，是从系统之外去探究系统的运行状态。

而可观察性是指从开发人员的角度主动的去探究系统的运行情况，对于开发人员来说，需要考虑把哪些系统的指标暴露出去，以前主要是通过日志查看系统运行情况。

因此可观察性可以说是一种理念上的创新，一般情况把可观察性分为指标、日志收集和分布式追踪

指标（Metrics）

它指的是以聚合数据的方式来监控和理解系统行为。
举个例子，我们可以在系统运行过程中在一些时间点上做一些记录，然后把这些生成的数据统一起来，最后就能以一个趋势图的方式来展示系统在这段时间中运行的状态。

Istio 中的指标分类：

1. 代理级别的指标（Proxy-level）

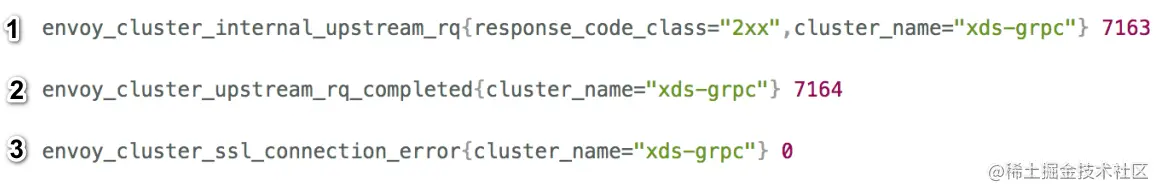

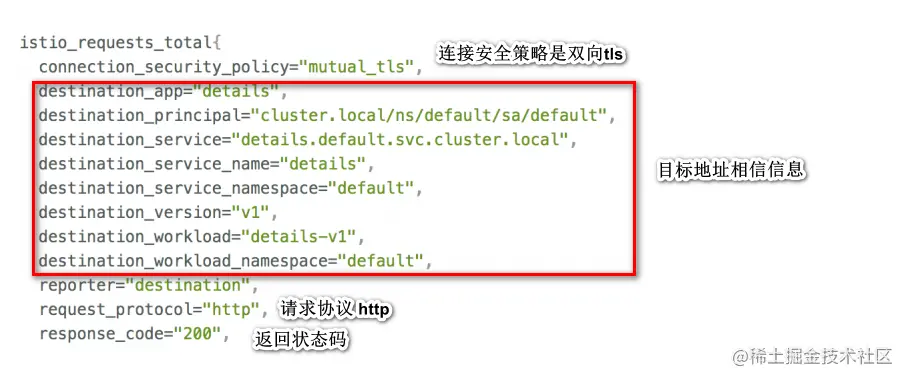

   顾名思义就是用来收集 Sidecar 代理上的一些数据，Sidecar 代理会接管所有来自于服务的请求，因此有很多丰富的数据供我们收集，除此之外，可以指定让某一个或者某几个 Sidecar 进行指标的收集(针对性的调试) 举个例子，上图中第一个指标是当前集群中来自上游服务的总的请求数，第二个的指标是上游服务的完成请求数量，第三个是SSL连接出错的数量。

2. 服务级别的指标（Service-level）
   主要是用来收集服务本身的一些信息，用于监控服务通信
   主要是根据服务的四个最基本的监控需求（延迟、流量、错误、饱和）来进行收集的
   默认情况下，这些指标数据会导出到 Prometheus（可自定义和更改）
   服务级别的指标不一定必须输出，可以根据情况进行开启或者关闭

   下图举个例子

3. 控制平面指标（Control plane） 可以通过收集控制平面指标来监控 Istio 本身的运行状况，这样就可以了解到整个网格的健康情况。

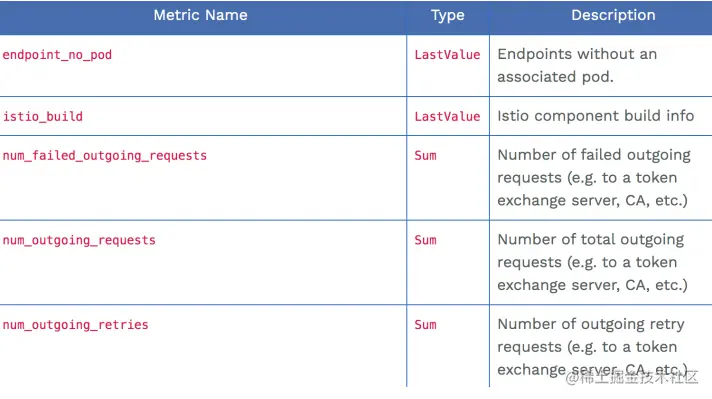

图中显示的是 Istio 官方文档提供的一些控制平面指标

访问日志

指标是通过聚合的数据来监测应用运行情况，而日志指的是通过系统产生的事件来监测应用。
Istio 里面提供了访问日志，包括非常完整的远数据信息，比如说请求来源以及目标地址。同时还可以对日志产生的位置进行设置（可以保存在本地，也可以直接导入远程的三方工具里面）

一般来说日志内容主要包括两部分
一部分是应用本身的日志，就是开发时自己输出的一些Log；另外一方面还可以查看 Envoy 产生的信息，它会对请求产生的数据进行一个详细的记录，查看的方式是直接通过 kubectl 的logs命令对 Envoy 的 Container 进行查看：$ kubectl logs -l app=demo -c istio-proxy

分布式追踪（Distributed tracing）

分布式追踪通过追踪请求来了解服务之间的调用关系，服务追踪主要用于问题的排查以及性能分析方面

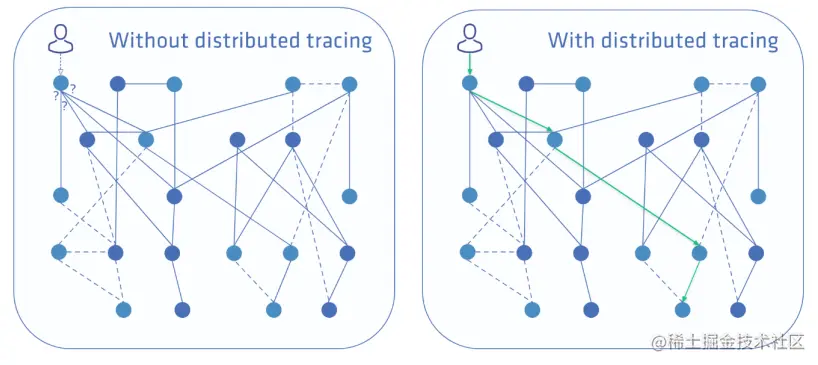

在左边图中是没有使用分布式追踪的应用，当第一个节点出现问题时候，你不知道具体问题出现在哪个服务中，因为没有办法去追踪它，只能通过不停的尝试来发现问题所在。
而在右边图中使用了分布式追踪的一个系统，一旦你第一个节点出现问题，可以通过分布式追踪系统很快的发现在调用链上哪个节点出现问题。

这幅图是分布式追踪的案例，可以从左边这部分看到整个服务的调用关系，以及整个服务执行完需要的时间，每一个调用耗费多少时间都非常清楚，一旦某个节点出现问题，可以很容易发现它的异常情况。

Istio 的安全架构

Istio 中的安全主要分为 认证 和 授权 两大部分，绝大部分功能都是由 Istiod 这个控制平面(Control plane)来实现的

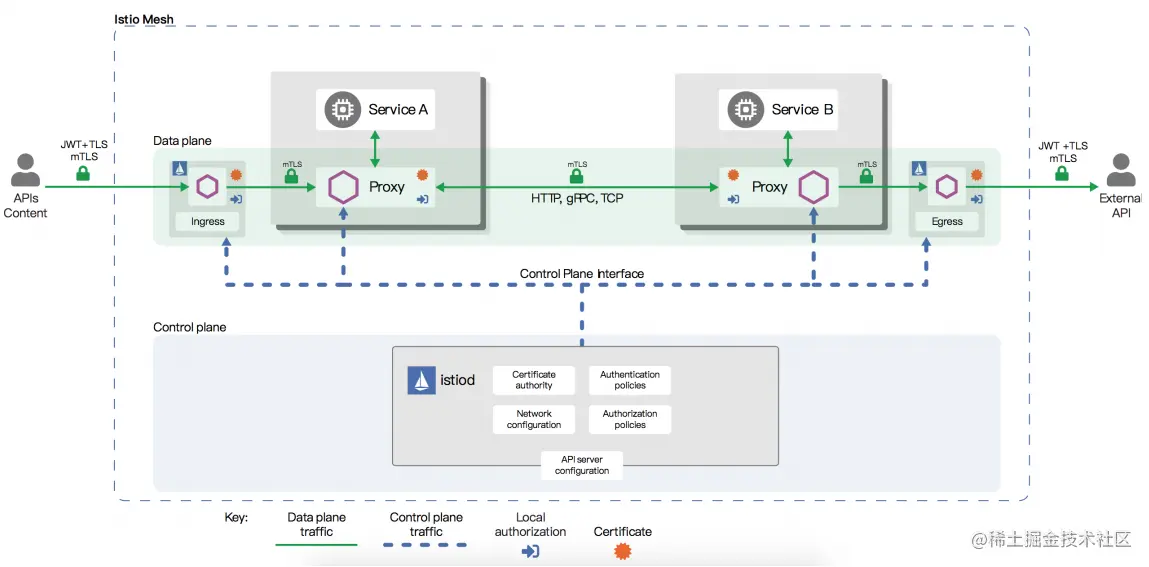

看一下这幅图，在 Istiod 中 CA(Certificate Authority ) 主要是用来负责证书的管理，认证策略和授权策略都会被存储在对应的模块中，由API Server 将这些策略变成配置，下发到对应的数据平面中。当一个终端用户调用网格内的服务的时候，它可以使用 JWT 方式进行认证。而网格内服务与服务之间（例如 ServiceA 和 ServiceB）可以使用双向 TLS 进行认证

认证

Istio 中的认证主要包括两种，一种是对等认证，一种是请求认证。另外认证策略会被保存在配置存储中，然后下发给数据平面。

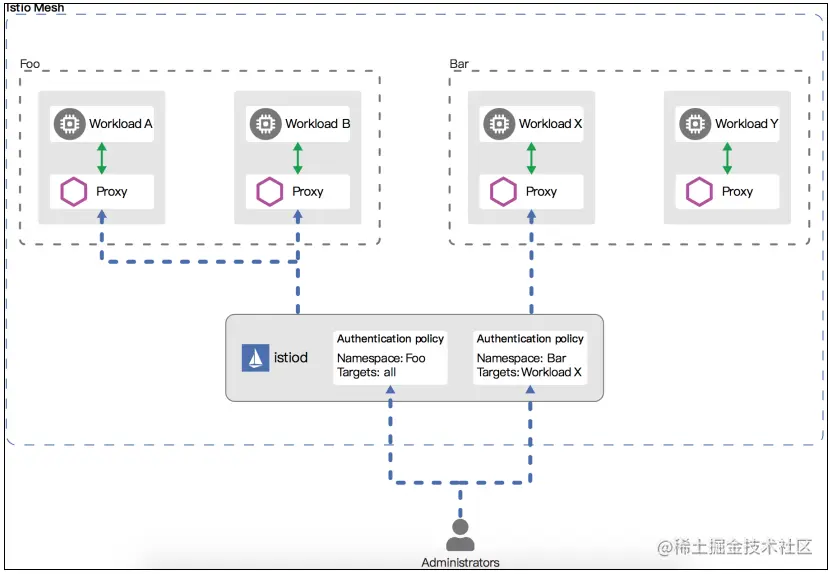

看一下上图，管理员（Administrators）配置了两种策略，一种是针对 Foo 这个 Namespace, 它的目标是全体服务，而另一种策略是针对 Bar 这个Namespace, 它的目标是 Workload X，这些策略会被转变成具体的配置信息，然后由 Istiod 下发给具体的 Sidecar 代理，值得一提的是，Istio 在认证中提供了一种兼容模式，即可以加密和不加密的方式同时进行请求的传输，这样为了我们进行安全设置方面的调试带来了很大的便利性，比如说当想要增加 mTLS 这样的认证策略的时候，可以先用纯文本方式测试服务之间的连通性，然后再把这个策略加上去。

Istio 中的认证主要包括两种，

• 对等认证，也就是平时所说的传输身份认证，它主要的功能用于服务与服务之间的身份认证，目前 Istio 支持以 mTLS（Mutual TLS） 这样的方式进行认证

• 请求认证，也就是通常所说的终端用户认证，它主要用于给终端用户访问我们的服务进行认证的，目前 Istio 支持的是 JWT（JSON Web Token）认证方式

认证策略配置

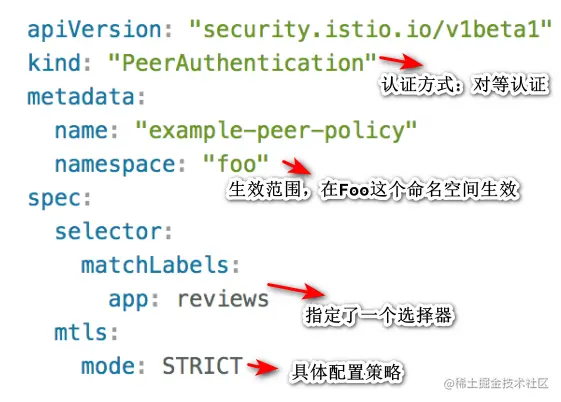

配置认证策略，对于不同的认证方式，需要建立对应的 CRD，比如说要配置一个对等认证， 就需要构建一个 PeerAuthentication 这样一个 CRD。

同时需要指定生效范围，认证配置的生效范围主要由三点，
第一点在全网格内生效；
第二点在当前命名空间生效，比如下面例子中，指定在 foo 这个命名空间生效；
另外还可以进一步指定具体工作负载（服务），比如下面例子，在当前配置中，指定了一个选择器，这样的话配置就会只针对标签为 reviews 这样的服务来生效。

具体的策略是 mtls 指定，它的模式是 STRICT （严格模式），也可以改成兼容模式

策略改变：一旦策略发生更新，Istio 几乎会实时的将这些策略推送到具体的数据平面中，但是 Istio 不能保证同时更新所有的数据平面，那么这个时候就需要注意避免策略更新的中断，一般情况下推荐两种方式：

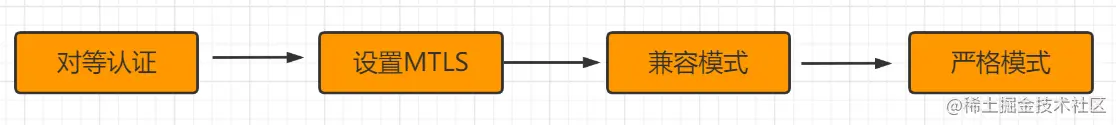

如果是对等认证，需要设置 MTLS 时最好使用兼容模式，等调试完成后，再使用严格模式。

如果时身份认证，可以把新旧两个JWT同时配置进策略当中，当请求全部迁移到新的JWT里面，再把旧的删除就可以了

授权

授权级别和认证类型也分为三个级别，分别时针对网格，针对命名空间，以及服务本身进行授权，它的工作方式和认证也很类似。

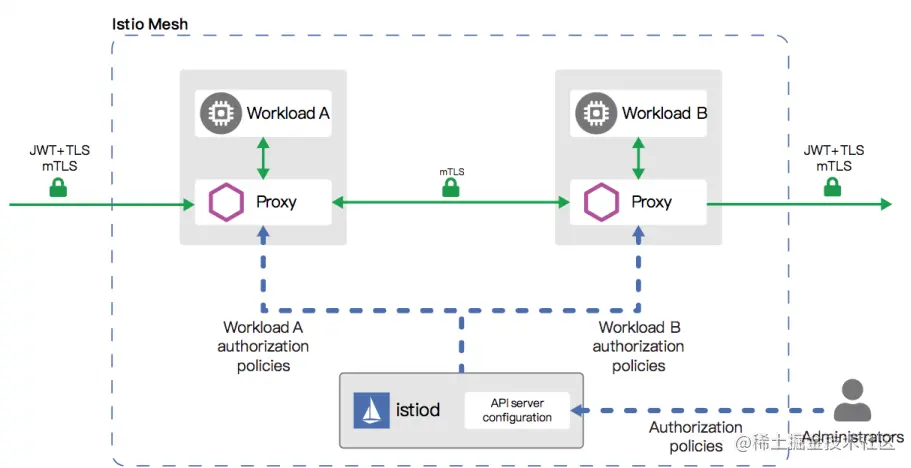

我们看下面这张图，当管理员增加一个授权策略的时候，API server 会把策略转换成对应的配置，然后下发给对应的数据平面的 Sidecar ，每个 Sidecar 会运行一个授权引擎，该引擎在运行的时候进行授权请求，如果请求到达代理时，授权引擎根据当前的策略，评估请求的上下文，并返回授权结果。

授权在默认情况下无需显式的启动，默认就是启动状态

授权策略配置

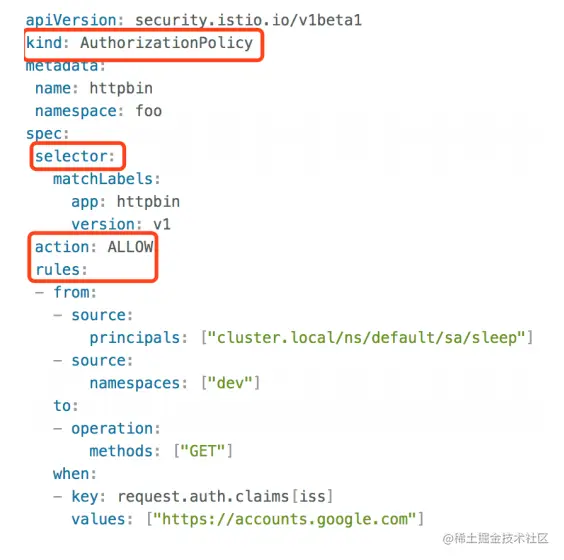

配置授权策略需要通过创建一个 AuthorizationPolicy 的CRD 来实现，这个CRD主要有以下组成部分：

• 选择器（Selector），跟认证的配置类型，是为了用来指定授权级别的。

• 行为（Action），也就是 action 也可以配置允许或者拒绝两种行为

• 规则列表（Rules），规则列表里面包含三部分内容

  • 来源（from）

  • 具体操作（to）

  • 具体匹配条件（when）

如下图，当前授权策略是指容许下面两个来源的请求访问 http 服务并且需要让它们带有下面配置的 JWT Token

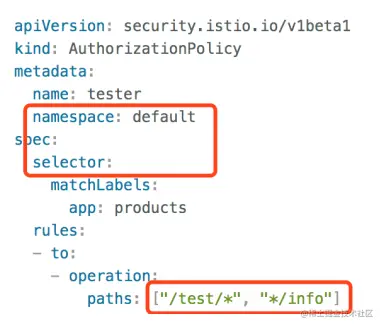

授权策略的设置方式也很多，首先可以对范围进行设置，主要是通过 metadata里面的namespace字段，以及 selector 字段，来指定具体的服务。而值的匹配，也支持精确匹配、模糊匹配、前缀和后缀匹配，比如下面的例子就是 paths: ["/test/*","*/info"] 就是后缀以及前缀方式匹配

另外还可以设置全部允许和全部拒绝这样的策略，下面这个例子显示了全部容许，设置方式很简单，只要在 rules 设置一个空 就可以了

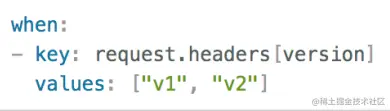

还可以添加自定义条件，比如说这个例子添加一个 request.headers 这样的条件，当 headers 的值包括 v1 或者是 v2的时候，匹配条件就会生效
