这是我参与「第三届青训营 -后端场」笔记创作活动的的第9篇笔记。

1. 使用指南

  • 课程目标，本课程主要框架的简单介绍，便于同学们抓住课程的框架结构，把握听课节奏；
  • 课前，本课程的重要前置知识点，便于同学们在听课过程中快速理解、跟紧思路；
  • 课中，本课程各章节涉及的关键概念和知识点，帮助同学们加深核心内容的理解和认识；
  • 课后，本课程的内容提炼，便于同学们总结课程要点，争取达到举一反三的效果。

2. 课程目标

  • 什么是架构
    • 围绕架构的定义和演进两部分内容展开
  • 企业级后端架构剖析
    • 详细介绍企业级后端架构的形态
  • 企业级后端架构的挑战
    • 企业级架构都面临着哪些挑战，如何解决
  • 后端架构实战
    • 结合前三部分的知识点，以第三部分中的一个挑战为例，讲解如何做架构设计

3. 课前

3.1 什么是架构

常见软件架构：

  • 单机
  • 单体
  • 垂直应用
  • SOA (Service Oriented Architecture)面向服务的体系架构
  • 微服务 (Microservice)

📌 一些小问题：

  • 如何给架构下定义？
  • 架构的重要性？
  • 架构演进的初衷？
  • 架构演进的思路？

3.2 企业级后端架构剖析

  • 云计算
    • 基础
      • 虚拟化
      • 编排
    • 架构
      • IaaS
      • SaaS
      • PaaS
      • FaaS
  • 云原生
    • 弹性资源
      • 计算资源
      • 存储资源
    • 微服务架构
      • 通信协议
      • 中间件
    • DevOps
      • 软件生命周期
    • 服务网格

3.3 企业级后端架构的挑战

  • 离线任务
  • 在线任务
  • IO 密集型
  • CPU 密集型
  • 服务治理
  • IPC (Inter-Process Communication)
  • RPC (Remote Procedure Call)

3.4 后端架构实战

  • 负载均衡 Load Balancing
  • 服务发现 Service Discovery
  • 服务注册 Service Registry
  • 宿主机 Host
  • 容器 Container
  • 时序数据 Time Series
  • 一致性哈希 Consistent Hash

4. 课前思考题

  1. 软件架构演进至今都有哪些形态？它们分别解决了什么问题？仍然存在什么问题？
  2. 云计算有哪些基础技术？云计算服务的形态又有哪些？
  3. 云原生是什么？它跟云计算的关系是？
  4. 云原生的代表技术有哪些？
  5. 企业级后端架构面临的挑战有哪些？

5. 课中

5.1 什么是架构

5.1.1 架构定义

Q：如何给架构下定义？

A：架构，又称软件架构：

  • 是有关软件整体结构与组件的抽象描述
  • 用于指导软件系统各个方面的设计

Q：架构的重要性？

A：拿盖房子来做举例子。

我们都知道，地基对于一栋楼房的主要性，架构对于一个软件的重要性也是类似的：

  • 架构没设计好，软件容易崩，用户体验上不去。最终要么重构，要么放弃
  • 架构设计好了，软件的稳定性上去了，用户体验高了，口碑一点点就打造出来了
  • 良好的架构基础，也为软件的未来发展提供了更多的可能。为用户赋能，实现自身价值

5.1.2 单机架构

All in one，所有的东西都在一个进程里，部署在一个机器上。

优点：简单

缺点：

  • 运维需要停服，用户体验较差
  • 承载能力有限。了解下 c10k 问题

5.1.3 单体架构

在单机架构的基础上，将进程部署到多个机器上。 优点：

  • 具备水平扩容能力
  • 运维不需要停服 缺点：
  • 后端进程职责太多，越来越臃肿
  • 爆炸半径较大，进程中一个很小的模块出现问题，都可能导致整个进程崩溃

5.1.4 垂直应用架构

在单机架构基础上，将进程按照某种依据切分开。比如，A 软件和 B 软件的后端原先采用单机架构部署，那就是一个进程部署在多个机器上；如果用垂直应用架构，可以将 A 和 B 的后端拆分为 A、B 两个进程，然后再按照单体模式的思路，部署在多个机器上。 优点：

  • 一定程度上减少了后端进程职责
  • 一定程度上缩小爆炸半径

缺点：

  • 没有根本解决单体架构的问题

5.1.5 SOA (面向服务架构)

SOA 架构中，服务为一等公民，将进程按照不同的功能单元进行抽象，拆分为『服务』。有了服务之后，SOA 还为服务之间的通信定义了标准，保证各个服务之间通讯体验的一致性。

优点：

  • 各服务的职责更清晰
  • 运维粒度减小到服务，爆炸半径可控 缺点：
  • ESB (企业服务总线) 往往需要一整套解决方案

5.1.6 微服务

在 SOA 架构中，ESB 起到了至关重要的作用。但从架构拓扑来看，它更像是一个集中式的模块。有一个 SOA 分布式演进的分支，最终的形态便是微服务。 优点：

  • 兼具 SOA 解决的问题
  • 服务间的通信更敏捷、灵活

缺点：

  • 运维成本

5.1.7 小结

  • 架构演进的初衷：满足软件迭代诉求，提高迭代效率
  • 架构演进的思路：垂直切分——分布式，水平切分——分层/模块化

5.2 企业级后端架构剖析

5.2.1 云计算

云计算是指通过软件自动化管理，提供计算资源的服务网络，是现代互联网大规模熟悉分析和存储的基石。

云计算基础：

  • 虚拟化技术

    • 硬件层面（VM 虚拟机）- KVM/Xen/VMware
    • 操作系统层面（Container 容器）- LCX/Docker/Kata Container
    • 网络层面 - Linux Bridge/Open v Switch

  • 编排方案

    • VM - OpenStack/VMWare Workstation
    • Container - Kubernetes/Docker Swarm 云计算架构：

  • 云服务

    • IaaS (Infrastructure as a Service) - 云基础设施，对底层硬件资源池的抽象
    • PaaS (Platform as a Service) - 基于资源池抽象，对上层提供的弹性资源平台
    • SaaS (Software as a Service) - 基于弹性资源平台构建的云服务
    • FaaS (Function as a Service) - 更轻量级的函数服务。好比 LeetCode 等 OJ，刷题时只需要实现函数，不需要关注输入输出流

  • 云部署模式（拓展）

    • 私有云 - 企业自用
    • 公有云 - AWS/Azure/Google Cloud/Huawei
    • 混合云

5.2.2 云原生

云原生，实际是云原生（计算）的简称，它是元计算发展到现在的一种形态。

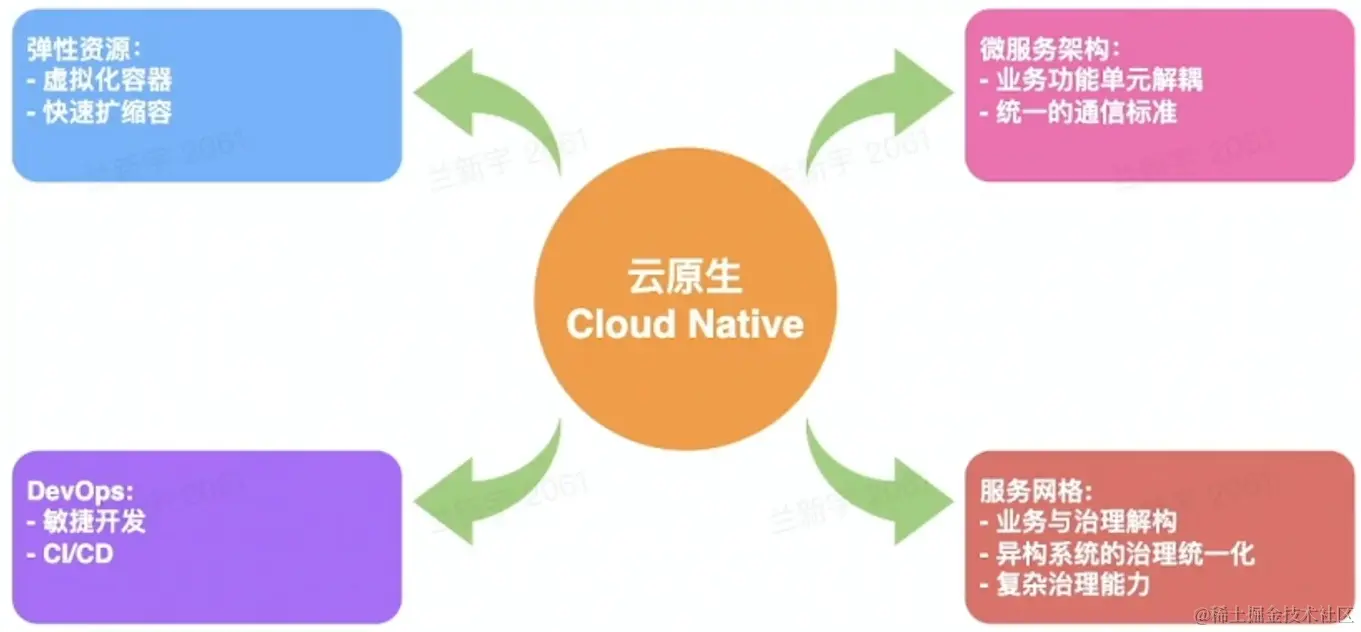

image.png 云原生技术为组织（公司）在公有云、自由云、混合云等新型的动态环境中，构建和运行可弹性拓展的应用提供了可能。 它的代表技术：

  • 弹性资源
  • 微服务架构
  • DevOps
  • 服务网格

5.2.2.1 弹性资源

基于虚拟化技术，提供的可以快速扩缩容的能力。可以分为弹性计算资源和弹性存储资源两个方面。

弹性计算资源：

  • 计算资源调度

    • 在线计算 - 互联网后端服务
    • 离线计算 - 大数据分析。Map-Reduce/Spark/Flinnk

  • 消息队列

    • 在线队列 - 削峰、解耦
    • 离线队列 - 结合数据分析的一整套方案，如 ELK

弹性存储资源：

  • 经典存储

    • 对象存储 - 视频、图片等。结合 CDN 等技术，可以为应用提供丰富的多媒体能力
    • 大数据存储 - 应用日志、用户数据等。结合数据挖掘、机器学习等技术，提高应用的体验

  • 关系型数据库

  • 元数据

    • 服务发现

  • NoSQL

    • KV 存储 - Redis
    • 文档存储 - Mongo

在云原生的大背景下，不论是计算资源还是存储资源，他们都像是服务一样供用户使用。

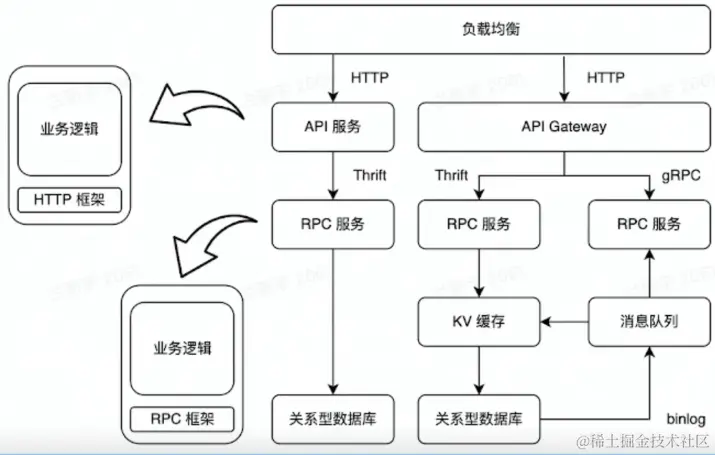

5.2.2.2 微服务架构

微服务架构下，服务之间的通讯标准是基于协议而不是 ESB(企业服务总线) 的。

  • HTTP - H1/H2

  • RPC（远程过程调用 ） - Apache Thrift/gRPC

如何在 HTTP 和 RPC 之间选择？

  • 性能 - RPC 协议往往具备较好的压缩率，性能较高。如 Thrift, Protocol Buffers

  • 服务治理 - RPC 中间件往往集成了丰富的服务治理能力。如 熔断、降级、超时等

  • 可解释性 - HTTP 通信的协议往往首选 JSON，可解释性、可调试性更好


5.2.2.3 DevOps

是云原生时代软件交付的利器，贯穿整个开发周期

结合自动化流程，提高软件开发、交付效率


5.2.2.4 服务网格

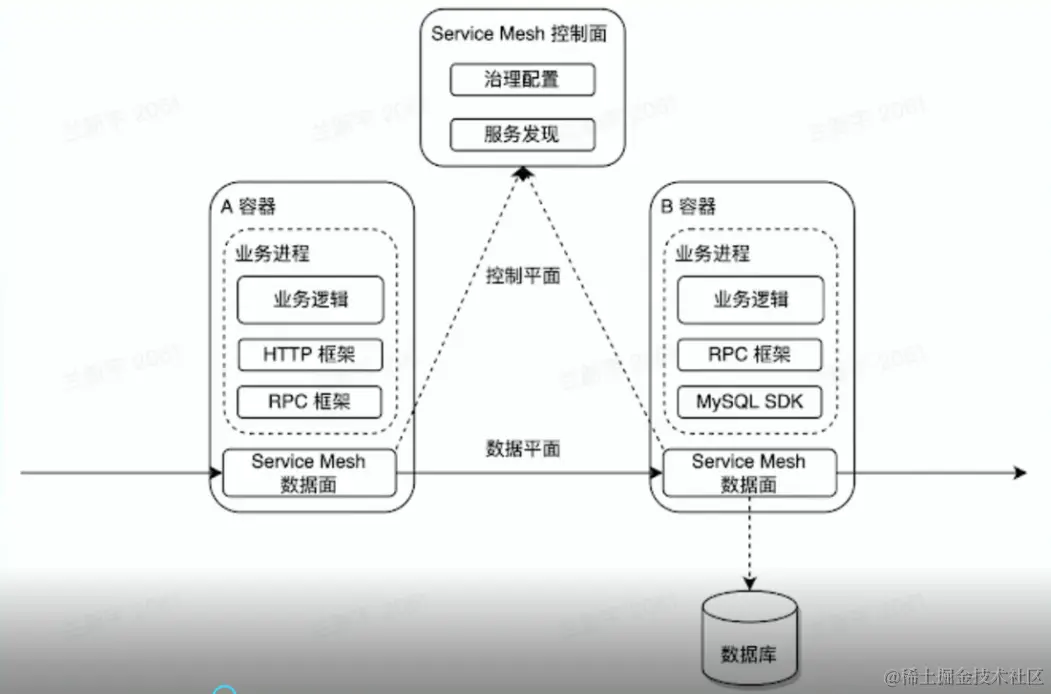

什么是服务网格？

  • 微服务之间通讯的中间层
  • 一个高性能的 4 层网络代理
  • 将流量层面的逻辑与业务进程解耦

没有什么是加一层代理解决不了的问题，服务网格相比较于 RPC/HTTP 框架：

  • 实现了异构系统治理体验的统一化
  • 服务网格的数据平面代理与业务进程采取进程间通信的模式，使得流量相关的逻辑（包含治理）与业务进程解耦，生命周期也更容易管理


5.3 企业级后端架构的挑战

5.3.1 挑战

基础设施层面：

Q：我们总说，云是弹性的，也就是说，在用户的角度，云提供的资源是无限的。然而，云背后的物理资源是有限的。在企业级后端架构里，云如何解决近乎无限的弹性资源和有限的物理资源之间的矛盾？

Q：闲事的资源就这么空着呢？如何提高资源利用率，提高物理资源的价值转换率？

用户层面：

Q：上了云原生微服务后，服务之间的通信开销较大，应该如何做成本优化？

Q：微服务看起来没有那么美好，抖动导致的运维成本较高，如何解决？

Q：异构的物理环境应该对用户是透明的，如何屏蔽这些细节？

5.3.2 离在线资源并池

在线业务的特点

  • IO密集型为主
  • 潮汐性、实时性 离线业务的特点
  • 计算密集型占多数
  • 非实时性

考虑到在线业务的潮汐性，物理资源的用量不是一成不变的。离在线资源并池，可以：

  • 提高物理资源利用率
  • 提供更多的弹性资源


Q：同一个机器怎么做离在线隔离？
A：cgroup或者虚拟化方式，在cpu资源上不会影响

5.3.3 自动扩缩容

核心收益：降低业务成本

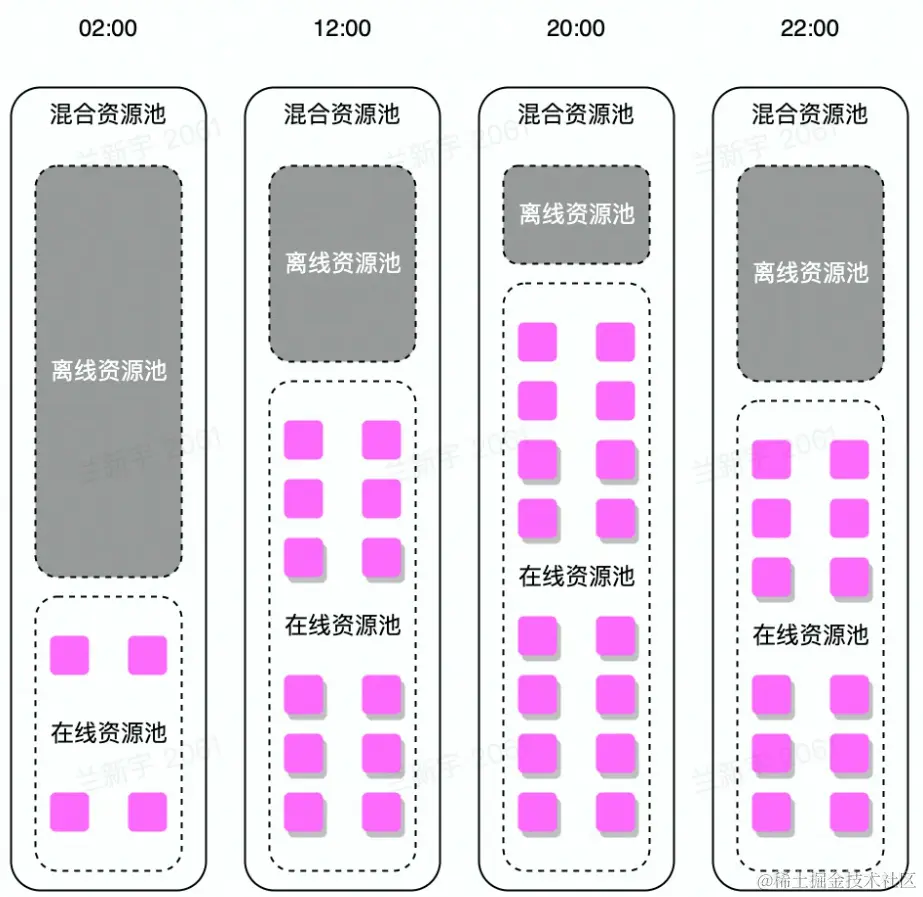

解决思路：自动扩缩容，利用在线业务潮汐性自动扩缩容 image.png Q：扩缩容依据什么指标

A：cpu使用量（例如cpu的p50）

5.3.4 微服务亲合性部署

微服务之间的通信成本较高，是否可以：

  • 形态上是微服务架构
  • 通信上是单体架构

亲合性部署，通过将微服务调用形态与资源调度系统结合，将一些调用关系紧密、通信量大的服务部署在同一个机器上，并且使用 IPC 代替 RPC 的方式，降低网络通信带来的开销

5.3.5 流量治理

Q：微服务之间的通信流量为什么需要治理？

Q：都有哪些常用的治理手段？

Q：微服务中心件和服务网格在其中扮演着怎样的角色？

核心收益：

  • 提高微服务容错性
  • 容灾
  • 进一步提高开发效率，DevOps发挥到极致 解决思路：
  • 熔断、重试
  • 单元化
  • 复杂环境（功能、预览）的流量调度

5.3.6 CPU水位负载均衡

核心收益：

  • 打平异构环境算力差异
  • 为自动扩容提供正向输入 解决思路：
  • IaaS
    • 提供资源探针
  • 服务网格
    • 动态负载均衡

5.3.7 屏蔽异构环境的算力差异

Q：基础设施层往往是个复杂的异构环境，比如，有些机器的 CPU 是英特尔的，而有些是 AMD 的。就算是同一个品牌，也可能是不同代际。如何将这些差异屏蔽掉，使用户尽可能不感知呢？

Q：什么情况下，我们觉得，服务需要扩容了？异构环境会对这个评判标准产生怎样的影响？

5.4 后端架构实战

5.4.1 问题提炼

输入：

  • 服务网格数据面

    • 支持带权重的负载均衡策略

  • 注册中心存储了所有容器的权重信息

  • 宿主机能提供

    • 容器的资源使用情况

    • 物理资源信息（如CPU型号）

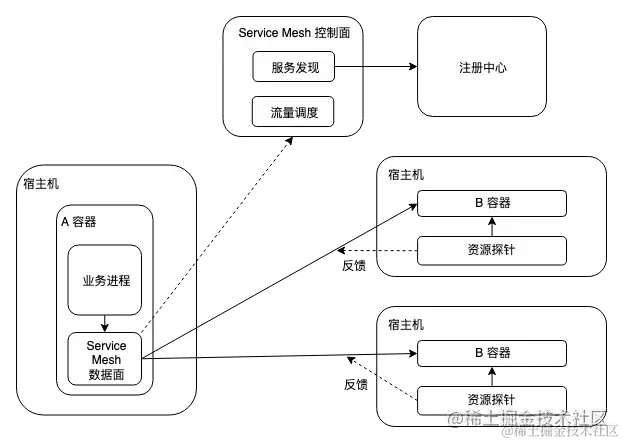

如何设计一个根据主机层面的资源信息，实时进行流量调度的系统，打平不同宿主机异构环境的算力差异。

关键点：

  • 紧急回滚能力
  • 大规模
  • 极端场景

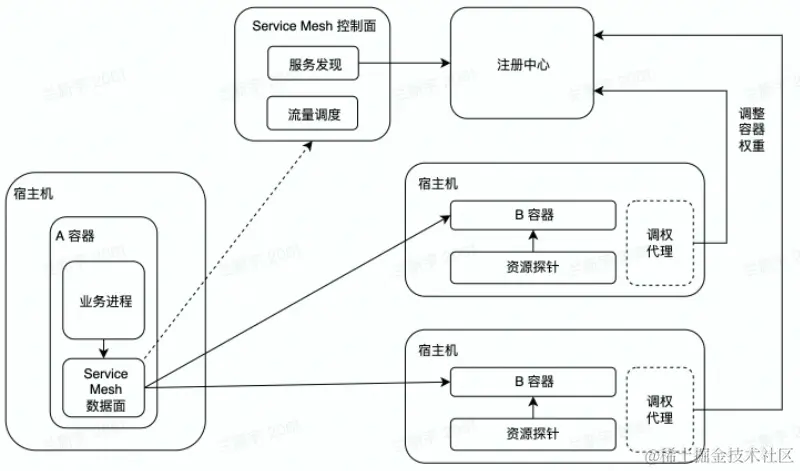

5.4.2 自适应静态权重

方案：

  • 采集宿主机物理资源信息
  • 调整容器注册的权重 优势：
  • 复杂度低
  • 完全分布式，可用性高
  • 微服务中间件无适配成本 缺点：
  • 无紧急回滚能力
  • 缺乏运行时自适应能力 image.png

5.4.3 自适应动态权重Alpha

方案：

  • 容器动态权重的自适应调整
  • 服务网格的服务发现&流量调度能力 演进方向：
  • 解决无法紧急回滚的问题
  • 运行时权重自适应 缺点：
  • 过度流量倾斜可能会有异常情况


5.4.4 自适应动态权重Beta

方案：

  • 服务网格上报RPC指标 演进方向
  • 极端场景的处理成为可能 缺点：
  • 时序数据库压力较大
  • 动态权重决策中心职责越来越多，迭代->变更->风险

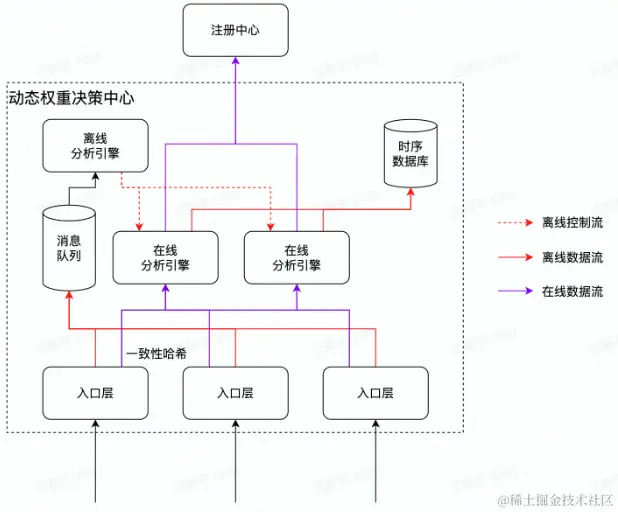

5.4.5 自适应动态权重Release

演进方向：

  • 微服务化
  • 引入消息队列削峰
  • 离在线链路切分
  • 梳理强弱依赖


6. 课后

6.1 课后作业

兰师傅蛋糕房要支持线上售卖了！请帮忙做整套系统的架构设计

设计需求：

  1. 多端支持

    a. 微信/支付宝小程序
    b. App
    c. 网页

  1. 使用云原生基础设施
  1. 用户画像很重要
  1. 积极参加妇女节/光棍节等活动

⚠️注意： 不需要考虑与做蛋糕相关服务的交互

7.尾声

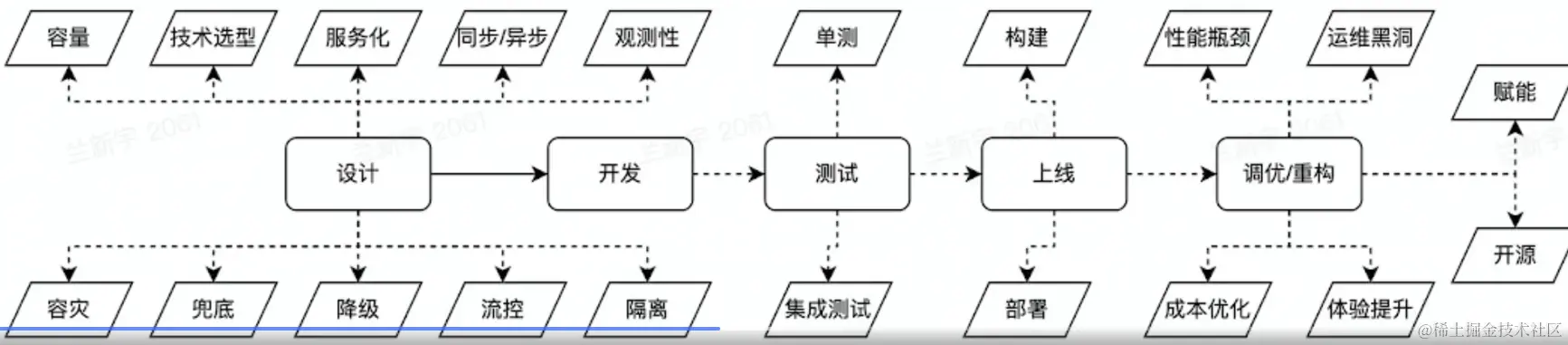

  1. 没有最好的架构，只有最合适的架构

  1. 做架构设计

    a. 先从需求出发。要满足什么样的需求？预期规模有多大？
    b. 做足够的业界调研。业界对于类似的需求是怎么做的？有无成熟的方案可以借鉴？直接拿来用有什么问题？
    c. 技术选型。涉及的技术组件是自研，还是使用开源的？
    d. 异常情况。任何时候，都不能做『输入合法』的假设。容灾能力一定要有

  1. 学好架构，是工程师成长的一个重要标志
