OpenTSDB 的 RowKey设计

OpenTSDB 底层存储使用的是 HBase，HBase 将表中的数据按照 RowKey 切分成 HRegion，然后分散到集群的 HRegion Server 中存储并提供查询支持。

OpenTSDB 中可以通过 metric+tag 组合的方式确定唯一一条时序数据，因此 OpenTSDB 在设计 HBase RowKey 的时候就包含了 metric、tag、base_time（以小时为单位的时间戳）；表示该行中存储的是该时序在这一小时内的数据。HBase RowKey 的设计

<metric><base_time><tagk1><tagv1><tagk2><tagv2>...<tagkN><tagvN>

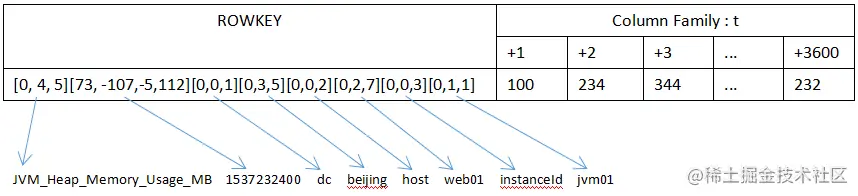

OpenTSDB 对 RowKey 设计的优化点：在这里插入图片描述

缩短 RowKey 长度：将 metric、tagk、tagv 三部分字符串都被换成UID（UniqueId，全局唯一的id值），字符串与UID是一一对应的关系。RowKey 的长度大大缩短，节省大量空间。
```
<metric_uid><base_time><tagk1_uid><tagv1_uid>...<tagkN_uid><tagvN_uid>
```

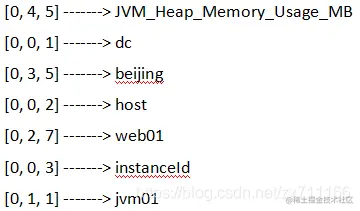

- RowKey 的各个部分的字符串与UID（以字节数组的形式表示）的映射关系

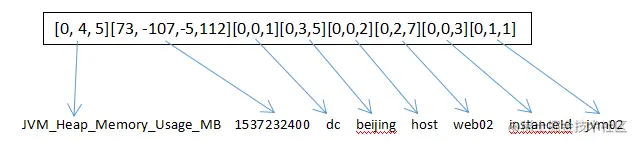

- UID与字符串的映射是可以复用的，下面示例，除了 web02、jvm01 的修改其对应的UID变化了，其余的全部复用。
缩短列族：HBase 底层会按照列族创建对应的 MemStore 和 StoreFile（HFile），列族的增加会增加到 RowKey 重复出现次数，所以 OpenTSDB 存放时序数据的核心表中只有一个列族。
缩短列名：HBase 底层的 KV 存储中，列名作为 Key 的构成部分之一，也不能设计得过长。OpenTSDB 中的列名设计为相对于 base_time 的时间偏移量，其对应的 value 为该时间戳的点的值。

细节注意：

当一个小时内的数据全部写入完成，OPenTSDB 会进行一次优化（压缩），将3600行压缩为一列；
OpenTSDB 中不能使用大量 tag；tag 过多，即使使用 UID 映射，RowKey 也会变长；默认的最大 tag 数为 8 对，官方推荐的 tag 数为 4~5 对；
UID 由 UniqueId 组件分配；每种类型的 UID 映射是相互隔离的。
分配的 UID 个数存在上限，可以修改相关配置，提升 UID 上限；默认配置中，UID 的长度为 3个字节（2^24个UID）。
提升 UID 的上限会导致 UID 所占的字节数会变大，增加全部 RowKey 的长度。
metric、tagk、tagv 分配 UID，使得这三种类型的 UID 是不通过用的，即每种类型的 UID 映射是相互隔离的。

tsdb-uid 表设计

OpenTSDB 将 metric、tagk、tagv 与 UID 的映射关系记录在 tsdb-uid 表中（tsdb-uid 是默认表名，可通过 tsd.storage.hbase.uid_table 配置来修改）。

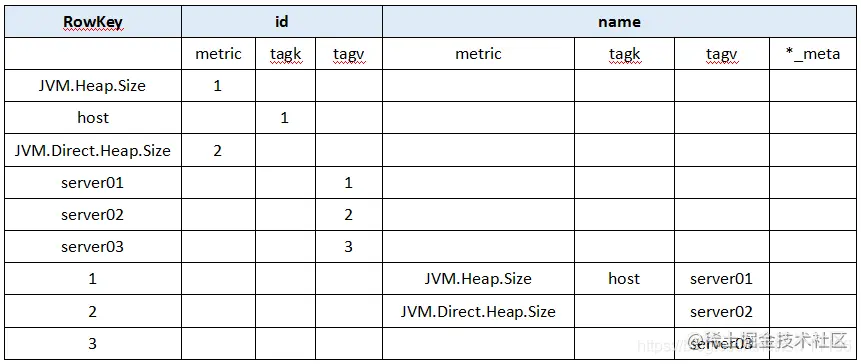

在这里插入图片描述由上面的表格可以看出（可以看出不同类型字符串的 UID 映射是相互隔离的）

tsdb-uid 表中有 id、name 两个 Column Family；
id family 存储字符串（即 metric、tagk、tagv 原始字符串）与 UID 的关系；
name family 存储UID 与对应的字符串，_meta 存储了一些 UID 相关的元数据（JSON结构）。

生成 UID 的两种方式：

在 HBase 表中专门维护一个 KeyValue，用于实现自增以生成不重复的 UID；
使用 java.security.SecureRandom 随机生成 UID。

UniqueId

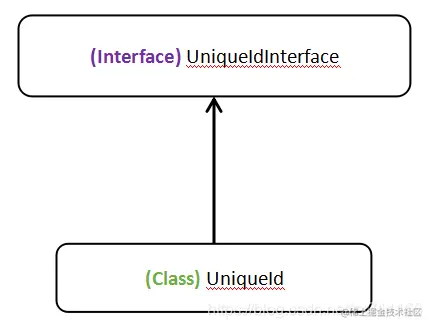

UniqueId 这个核心类是实现了 UniqueIdInterface 接口（定义了查询、生成 UID 的基本方法）。在这里插入图片描述 UniqueIdInterface 接口的具体实现代码如下：

public interface UniqueIdInterface {
	String kind(); // 该 UniqueIdInterface 对象所管理的 UID 的类型

	short width(); // 该 UniqueIdInterface 对象生成的 UID 的长度，单位是 byte

	// 根据指定 UID（转换成了 byte[] 数组）查询对应的字符串
	String getName(byte[] id) throws NoSuchUniqueId, HBaseException;

	// 根据指定字符串查询对应的 UID（转换成了 byte[] 数组）
	byte[] getId(String name) throws NoSuchUniqueName, HBaseException;

	// 根据指定的字符串查询对应的 UID，如果查询不到，则为该字符串生成 UID（转换成 了byte[]）
	byte[] getOrCreateId(String name) throws HBaseException, IllegalStateException;
}

UniqueId 是 OpenTSDB 提供的 UniqueIdInterface 接口的唯一实现类。看下 UniqueId 的构造方法：

public UniqueId(final TSDB tsdb, final byte[] table, final String kind, final int width, final boolean randomize_id){
	this.client = client;
	this.tsdb = tsdb;
	this.table = table;
	// 若 kind 为空，则抛异常（省略相关代码）
	this.kind = toBytes(kind); // 将 kind 字符串转换成 byte[] 数组，默认使用 ISO-8859-1 编码方式
	type = stringToUniqueIdType(type);
	// 监测 width 是否合法（其取值范围是 [1, 8]）（省略相关代码）
	this.id_width = (short) width;
	this.randomize_id = randomize_id;
}

核心字段如下：
- client：HBase 客户端，主要负责与 HBase 进行交互。
  - OpenTSDB 使用的 HBase 客户端是 Asynchronous HBase，是一个非阻塞、线程安全、完全异步的客户端。性能是原生 HBase 客户端（HTable）的两倍以上。
- table（byte[] 类型）：用于维护 UID 与字符串对应关系的 HBase 表名，默认是 “tsdb-uid”。
- kind（byte[] 类型）：TSDB 中会维护三个 UniqueId 对象，每个对象分别管理不同类型的字符串（metric、tagk、tagv）与其 UID 的映射关系；kind 字段可选的取值有：metric、tagk、tagv。
- type（UniqueIdType 类型）：该字段与上面介绍的 kind 字段的取值一致，其可选项有：metric、tagk、tagv。
- id_width（short 类型）：用于记录当前 UniqueId 对象生成的 UID 的字节长度。
  - 在 TSDB 中使用的三个 UniqueId 对象中，该字段的默认值都是 3；
  - 可以通过 “tsd.storage.uid.width.metric”、“tsd.storage.uid.width.tagk” 和 “tsd.storage.uid.width.tagv” 三个配置项进行修改。
- randomize_id（boolean 类型）：避免 HBase 的热点问题，UniqueId 支持随机生成 metric 对应的 UID，该字段就表示当前 UniqueId 对象是否使用随机方式生成 UID，可以通过 “tsd.core.uid.random_metrics” 配置项来修改其值。
- random_id_collisions（int 类型）：UID 在每种类型中要保证唯一性，在使用随机方式生成 metric UID 时就可能出现冲突，若发生冲突，则需要重新生成。该字段主要负责记录出现冲突的次数。
- name_cache（ConcurrentHashMap<String, byte[]> 类型）：UniqueId 为了加速查询，会将字符串到 UID 之间的对应关系缓存在改 Map 中，其中的 key 是字符串，value 则是对应的 UID。
- id_cache（ConcurrentHashMap<String, byte[]> 类型）：与 name_cache 相似，该字段中缓存的是 UID 到字符串之间的对应关系，其中的 key 是 UID，value 则是对应字符串。
- cache_hite（long 类型）、cache_misses（long类型）：用于记录缓存命中的次数及缓存未命中的次数。
- pending_assignments（HashMap<String, Deferred<byte[]>> 类型）：当多个线程并发调用 UniqueId 对象为同一个字符串分配 UID 时；若不限制，则会出现同一字符串分配多个 UID 的情况，即会造成 UID 的浪费，也会造成不必要的逻辑错误。pending_assignments 字段记录了正在分配 UID 的字符串，当前线程若检测到已有其他线程正在为该字符串分配，则不再进行分配，而是等待其他线程分配结束即可。
- rejected_assignments（int 类型）：在 OpenTSDB 中，可以自定义 UniqueIdFilterPlugin 插件，UniqueIdFilterPlugin 插件拦截不能分配 UID 的字符串，类似黑名单的功能。rejected_assignments 字段是用来记录 UniqueIdFilterPlugin 拦截捏的次数。
- renaming_id_names（Set 类型）：UniqueId 除了实现 UniqueIdInterface 接口、提供创建、查询 UID 的功能，还定义了很多重新分配 UID 与字符串对应关系的功能。该renaming_in_names 字段用于记录正在进行重新分配 UID。
