grid网格布局

1. 概述

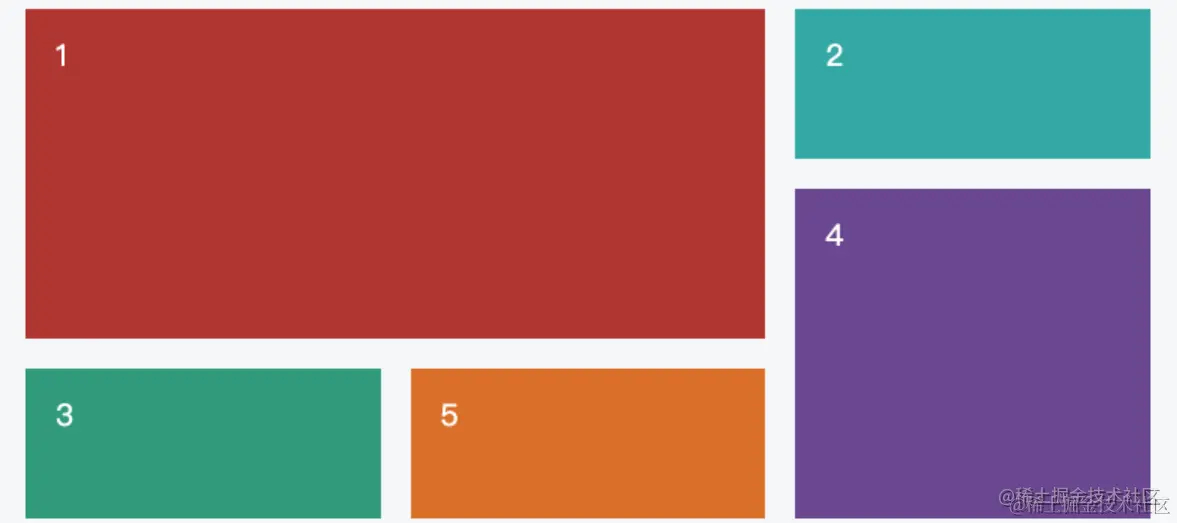

Grid 布局将网页划分成一个个网格，任意组合不同的网格，可以做出各种布局。

1.1 Grid 和 Flex 的差异性

• 相同点

  • 两者都可以指定容器内部多个项目的位置。

• 不同点

  • Flex 布局是轴线布局，只能指定项目相对于轴线的位置，是个一维布局。Grid 布局是将容器划分成行和列，产生单元格，然后指定项目所在的单元格，是个二维布局。

2. 基本概念

2.1 容器和项目

采用网格布局的区域，称为容器（container）。容器内部采用网格定位的子元素，称为项目（item）。

<div>
  <div><p>1</p></div>
  <div><p>2</p></div>
  <div><p>3</p></div>
</div>

上面代码中，最外层的 <div> 元素就是容器，内层的三个 <div> 元素就是项目。

注意：项目只能是容器的顶层子元素，不包含项目的子元素，比如上面代码的 <p> 元素就不是项目。Grid 布局只对项目生效。

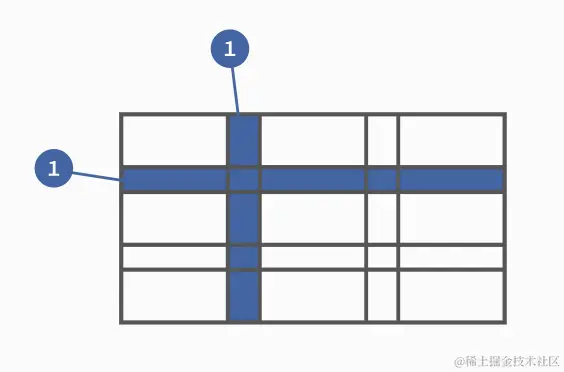

2.2 行和列

容器里面的水平区域称为行（row），垂直区域称为列（column）。

下图：5行5列

2.3 单元格

行和列的交叉区域，称为单元格（cell）。

n行和 m 列会产生 n x m 个单元格。比如，3行3列会产生9个单元格。

2.4 网格线

划分网格的线，称为网格线（grid line）。水平网格线划分出行，垂直网格线划分出列。

n 行有 n + 1 根水平网格线，m 列有 m + 1 根垂直网格线。

下图： 4 x 4 的网格，共有5根水平网格线和5根垂直网格线。

3. 容器属性

定义在容器上面的属性称为容器属性。

3.1 display

指定一个容器采用网格布局。默认情况下，容器元素都是块级元素，但也可以设成行内元素。

display: grid; // 块级元素
display: inline-grid; // 行内元素

注意：设为网格布局以后，容器子元素（项目）的 float、display: inline-block、display: table-cell、vertical-align 和 column-* 等设置都将失效。

display: grid（容器是个块级元素，容器内部采用网格布局）：如下图

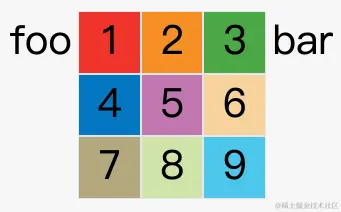

display: inline-grid（容器是个行内元素，容器内部采用网格布局）：如下图

3.2 grid-template-columns、grid-template-rows

定义每一行的行高和每一列的列宽，可以使用绝对单位，也可以使用百分比。

• grid-template-columns：定义每一列的列宽

• grid-template-rows：定义每一行的行高

  下面代码制定了一个三行三列的网格，列宽和列高都是 100px or 33.33%。

  .container {
    display: grid;
    grid-template-columns: 100px 100px 100px;
    grid-template-rows: 100px 100px 100px;
  }
  .container {
    display: grid;
    grid-template-columns: 33.33% 33.33% 33.33%;
    grid-template-rows: 33.33% 33.33% 33.33%;
  }


• repeat()

  repeat() 接受两个参数，第一个参数是重复的次数，第二个参数是所要重复的值。

  grid-template-columns: repeat(3, 33.33%); === grid-template-columns: repeat(33.33%, 33.33%, 33.33%);
  grid-template-columns: repeat(2, 100px 20px 80px); === grid-template-columns: repeat(100px 20px 80px 100px 20px 80px);


• auto-fill：配合 repeat() 使用

  如果单元格的大小是固定的，但是容器的大小不确定，希望每一行（或每一列）容纳尽可能多的单元格，使用 auto-fill 关键字表示自动填充。

  // 表示每列宽度100px，然后自动填充，直到容器不能放置更多的列
  grid-template-columns: repeat(auto-fill, 100px);

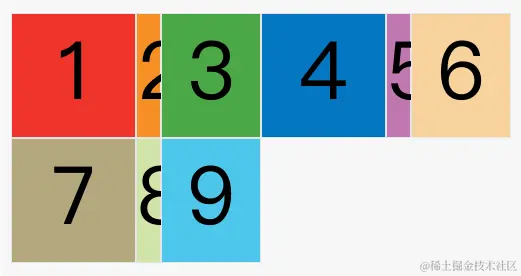

• fr

  表示比例关系，网格布局提供了 fr 关键字。如果两列的宽度分别为 1fr 和 2fr ，表示后者是前者的两倍。

  fr 可以与绝对长度的单位结合使用。

  grid-template-columns: 1fr 1fr;
  grid-template-columns: 150px 1fr 2fr;


• minmax()

  minmax() 函数产生一个长度范围，表示长度在这个范围之内。接受两个参数，分别为最小值和最大值。

  下面代码中，minmax(100px, 1fr) 表示列宽不小于 100px ，不大于 1fr 。

  grid-template-columns: 1fr 1fr minmax(100px, 1fr);


• auto

  auto 表示由浏览器自己决定长度，基本上等于该列单元格的最大宽度

  grid-template-columns: 100px auto 100px;


• 网格线的名称

  grid-template-columns 属性和 grid-template-rows 属性里面可以使用方括号，指定每一根网格线的名字，方便以后的引用。

  .container {
    display: grid;
    grid-template-columns: [c1] 100px [c2] 100px [c3] auto [c4];
    grid-template-rows: [r1] 100px [r2] 100px [r3] auto [r4];
  }


  网格布局允许同一根线有多个名字，比如 [fifth-line row-5] 。

3.3 grid-row-gap、grid-column-gap、grid-gap

• grid-row-gap：设置行与行的间隔（行间距）

• grid-column-gap：设置列与列的间隔（列间距）

• grid-gap： grid-column-gap 和 grid-row-gap 的合并简写形式。

  grid-gap: <grid-row-gap> <grid-column-gap>;

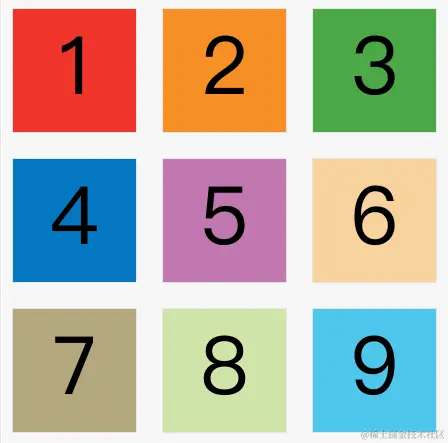

  .container {
    grid-row-gap: 20px;
    grid-column-gap: 20px;
  }
  .container {
    grid-gap: 20px 20px;
  }




3.4 grid-auto-flow

定义容器子元素自动放置在每一个网格的排列顺序。默认是 row

默认的放置顺序是先行后列。先填满第一行，再开始放入第二行

• row：先行后列
• column ：先列后行
• row dense：先行后列，尽可能紧密填满尽量不出现空格
• column dense：先列后行，并且尽量填满空格

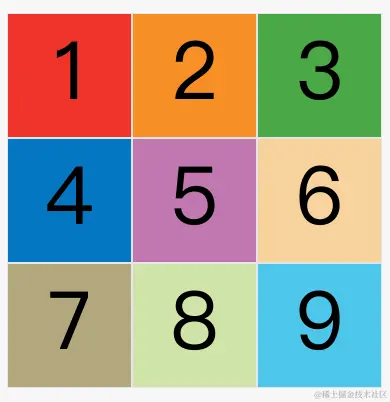

先行后列： row

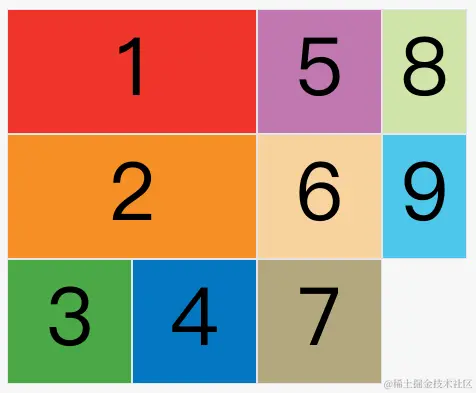

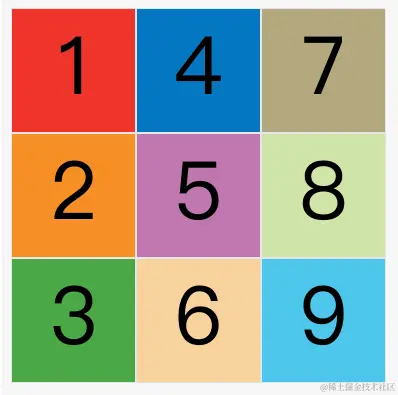

先列后行： column

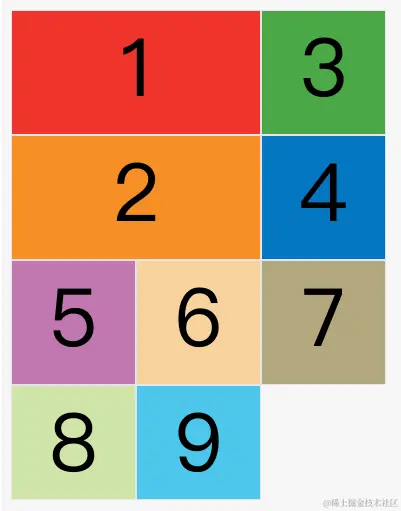

先行后列，尽可能紧密填满尽量不出现空格： row dense

先列后行，并且尽量填满空格： column dense

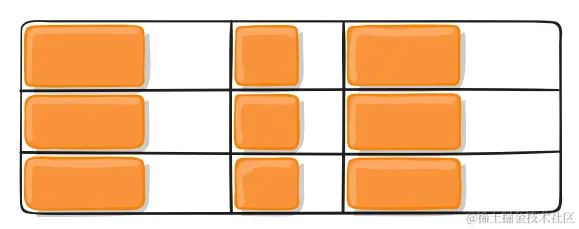

3.5 justify-items、align-items、place-items

设置单元格内容的对齐方式

• justify-items：设置单元格内容的水平位置（左中右）

• align-items：设置单元格内容的垂直位置（上中下）

• place-items：这两个的合并简写形式

• 属性值

  • start：对齐单元格的起始边缘



  • end：对齐单元格的结束边缘

  • center：单元格内部居中

  • stretch：拉伸占满单元格的整个宽度（默认值）

  place-items: <align-items> <justify-items>;


  .container {
    justify-items: start | end | center | stretch;
    align-items: start | end | center | stretch;
  }

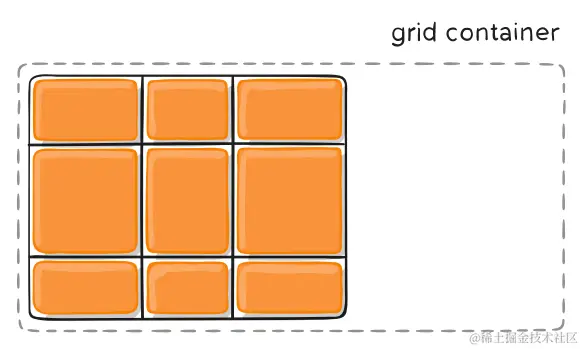

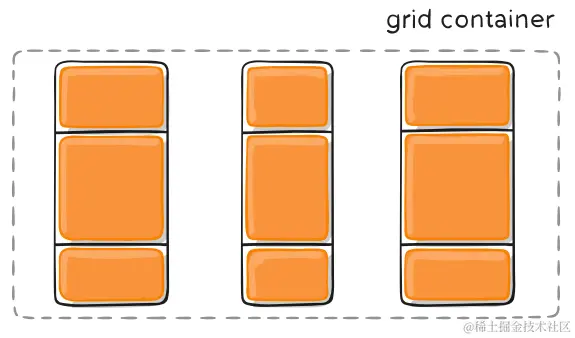

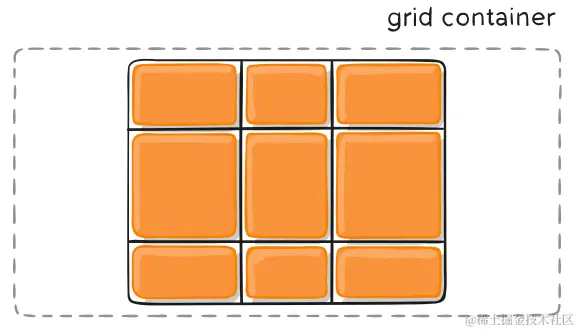

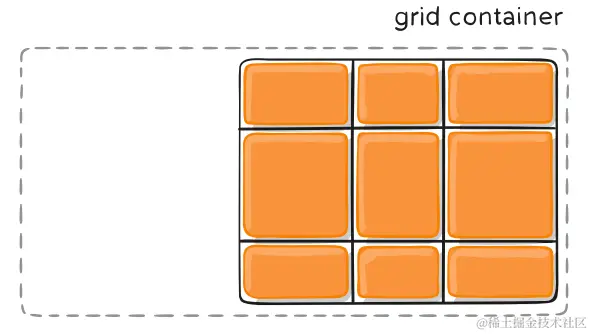

3.6 justify-content、align-content、place-content

内容区域在容器里面的位置

• justify-content：整个内容区域在容器里面的水平位置（左中右）

• align-content：整个内容区域的垂直位置（上中下）

• place-content：这两个的合并简写形式

• 属性值

  • start - 对齐容器的起始边框



  • end - 对齐容器的结束边框



  • center - 容器内部居中



  • stretch - 项目大小没有指定时，拉伸占据整个网格容器



  • space-around - 每个项目两侧的间隔相等。所以，项目之间的间隔比项目与容器边框的间隔大一倍



  • space-between - 项目与项目的间隔相等，项目与容器边框之间没有间隔



  • space-evenly - 项目与项目的间隔相等，项目与容器边框之间也是同样长度的间隔



  place-content: <align-content> <justify-content>;


  .container {
    justify-content: start | end | center | stretch | space-around | space-between | space-evenly;
    align-content: start | end | center | stretch | space-around | space-between | space-evenly;
  }


4. 项目属性

定义在项目属性上面的属性称为项目项目属性。

4.1 grid-column-start、grid-column-end、grid-row-start、grid-row-end

指定项目的位置。指定项目所在的四个边框，分别定位在哪根网格线。

• grid-column-start：左边框所在的垂直网格线

• grid-column-end：右边框所在的垂直网格线

• grid-row-start：上边框所在的水平网格线

• grid-row-end：下边框所在的水平网格线

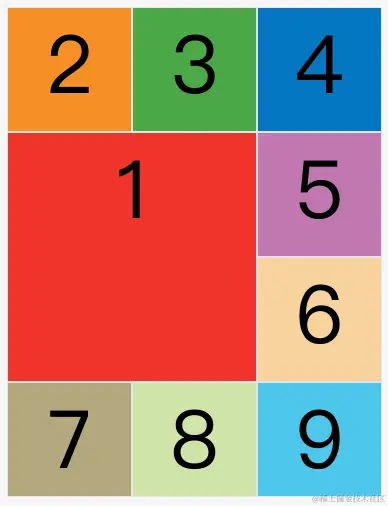

  .item-1 {
    grid-column-start: 1;
    grid-column-end: 3;
    grid-row-start: 2;
    grid-row-end: 4;
  }




4.2 grid-column、grid-row

grid-column 属性是 grid-column-start 和 grid-column-end 的合并简写形式

grid-row 属性是 grid-row-start 属性和 grid-row-end 的合并简写形式

.item {
  grid-column: <start-line> / <end-line>;
  grid-row: <start-line> / <end-line>;
}

4.3 grid-area

指定项目放在哪一个区域

#container{
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-template-areas: 'a b c'
                       'd e f'
                       'g h i';
}

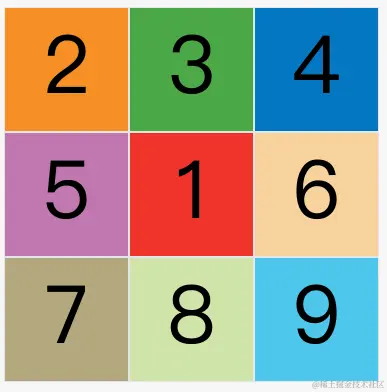

.item-1 {
  grid-area: e;
}

上面代码表示：给每一块单元格划分区域并且取了个名字 a ~ i

grid-area: e; 表示把 item-1 放在 e 这个区域里面

grid-area 属性还可用作 grid-row-start、grid-column-start、grid-row-end、grid-column-end 的合并简写形式，直接指定项目的位置。

.item {
  grid-area: <row-start> / <column-start> / <row-end> / <column-end>;
}

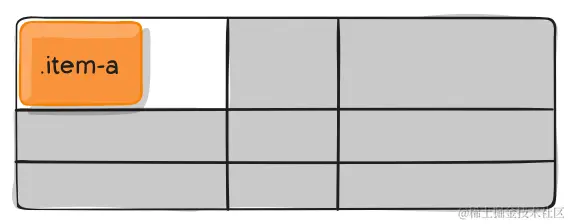

4.4 justify-self、align-self、place-self

• justify-self：设置单元格内容的水平位置（左中右），只作用于单个项目

• align-self：设置单元格内容的垂直位置（上中下），只作用于单个项目

• place-self：是 align-self 属性和 justify-self 属性的合并简写形式

  place-self: <align-self> <justify-self>;


• 属性值

  • start：对齐单元格的起始边缘
  • end：对齐单元格的结束边缘
  • center：单元格内部居中
  • stretch：拉伸，占满单元格的整个宽度（默认值）



  \
