尝试全解 React （一）

Dodo
426 阅读11分钟

今天开始尝试更加全面深入的了解 React 这个框架的构造及功能实现、源码分析，今天是第一篇，主要介绍基础概念。

本文主要参考了 GitHub 中的《图解 React 源码系列》。

一、宏观包结构

React 的工程目录下共有35个包（17.0.2版本），其中比较重要的核心包有4个，他们分别是：

React 基础包

提供定义 react 组件（ReactElement）的必要函数，包括大部分常用的 api。

React-dom 渲染器

可以将 react-reconciler 中的运行结果输出到 web 页面上，其中比较重要的入口函数包括 ReactDOM.render(<App/>,document.getElementByID('root'))。

React-reconciler 核心包

主要用来管理 react 应用状态的输入和结果的输出，并且可以将输入信号最终转换成输出信号传递给渲染器。主要的过程如下：

  1. 通过 scheduleUpdateOnFiber 接受输入，封装 fiber 树的生成逻辑到一个回调函数中，其中会涉及到 fiber 的树形结构、fiber.updateQueue 队列、调用及相关的算法。
  2. 利用 scheduler 对回调函数（performSyncWorkOnRoot 或 perfromConcurrentWorkOnRoot）进行调度。
  3. scheduler 控制回调函数执行的时机，在回调函户执行后形成全新的 fiber 树。
  4. 最后调用渲染器（react-dom、react-native 等）将 fiber 树结构渲染到界面上。

scheduler

是调度机制的核心实现，会控制 react-reconciler 送入回调函数的执行时机，并且在 concurrent 模式下可以实现任务分片。主要功能有两点：

  1. 执行回调（回调函数由 react-reconciler 提供）。
  2. 通过控制回调函数的执行时机，来实现任务分片、可中断渲染。

二、架构分层

如果按照 React 应用整体结构来分，可以将整个应用分解为接口层和内核层两个部分。

接口层（api）

包含平时开发所用的绝大多数 api，如 setState、dispatchAction 等，但不包括全部。在 react 启动之后，可以改变渲染的有三个基本操作：

  1. 类组件中调用 setState()；
  2. 函数组件中使用 hooks，利用 dispatchAction 来改变 hooks 对象；
  3. 改变 context，实际上也是前二者。

内核层（core）

react 的内核可以分成三个部分来看待，他们分别担任不同的功能：

  1. scheduler（调度器）—— 指责是执行回调。会把 react-reconciler 提供的回调函数包装到任务对象中，并在内部维护一个任务队列（按照优先级排序），循环消费队列，直至队列清空。

  2. react-reconciler（构造器）。首先它会装载渲染器，要求渲染器必须实现 HostConfig 协议，保证在需要时能够正确调用渲染器的 api 并生成相应的节点；接着会接收 react-dom 包和 react 包发起的更新请求；最后会把 fiber 树的构造过程封装进一个回调函数，并将其传入 scheduler 包等待调度。

  3. react-dom（渲染器）。它会引导 react 应用的启动（通过 render），并且实现 HostConfig 协议，重点是能够表现出 fiber 树，生成相对应的 dom 节点和字符串。

三、工作循环

在不同的方向上看过 react 的核心包之后，我们可以发现其中有两个比较重要的工作循环，它们分别是任务调度循环和 fiber 构造循环，分别位于 scheduler 和 react-reconciler 两个核心包中。

任务调度循环

位于 scheduler 中，主要作用是循环调用，控制所有的任务调度。

fiber 构造循环

位于 react-reconciler 中，主要是控制 fiber 树的构造，整体过程是一个深度优先遍历的过程。

两个工作循环的区别与联系

  • 任务调度循环数据结构为二叉树，循环执行堆的顶点，直到堆被清空；逻辑偏向宏观，调度的目标为每一个任务，具体任务就是执行相应的回调函数；
  • fiber 构造循环数据结构为树，从上至下执行深度优先遍历；其逻辑偏向具体实现，只会负责任务的某一个部分，只负责 fiber 树的构造；
  • fiber 构造循环可以看作是任务调度循环的一部分，它们类似从属关系，每个任务都会构造一个 fiber 树。

React 主干逻辑

了解了两个工作循环的区别与联系后，可以发现：React 的运行主干逻辑其实就是任务调度循环负责调度每个任务，fiber 构造循环负责具体实现任务，即输入转换为输出的核心步骤。

也可以总结如下：

  1. 输入：每一次节点需要更新就视作一次更新需求；
  2. 注册调度任务：react-reconciler 接收到更新需求后，会去 scheduler 调度中心注册一个新的任务，把具体需求转换成一个任务；
  3. 执行调度任务（输出）：scheduler 通过任务调度循环来执行具体的任务，此时执行具体过程在 react-reconciler 中。而后通过 fiber 构造循环构造出最新的 fiber 树，最后通过 commitRoot 把最新的 fiber 树渲染到页面上，此时任务才算完成。

四、高频对象

接下来介绍一下从 react 启动到页面渲染过程中出现频率较高的各个包中的高频对象。

react 包

此包中包含 react 组件的必要函数以及一些 api。其中，需要重点理解的是 ReactElment 对象，我们可以假设有一个入口函数：

ReactDOM.render(<App/>, document.getElementById('root'));

可以认为，App 及其所有子节点都是 ReactElement 对象，只是它们的 type 会有区别。

  1. ReactElement 对象。

可以认为所有采用 JSX 语法书写的节点都会被编译器编译成 React.createElement(...) 的形式，所以它们创建出来的也就是一个个 ReactElment 对象。其数据结构如下：

export type ReactElement = {|
    //辨别是否为 ReactElement 的标志
    $$typeof: any,
    //内部属性
    type: any,
    key: any,
    ref: any,
    props: any,
    //ReactFiber 记录创建本对象的 Fiber 节点，未关联到 Fiber 树前为 null
    _owner: any,
    //__DEV__dev 环境下的额外信息
    _store: {validated: boolean, ...},
    _self: React$Element<any>,
    _shadowChildren: any,
    _source: Source,
|}

其中值得注意的有：

  • key：在 reconciler 阶段中会用到，所有 ReactElment 对象都有 key 属性，且默认值为 null；
  • type：决定了节点的种类。它的值可以是字符串，函数或 react 内部定义的节点类型；在 reconciler 阶段会根据不同的 type 来执行不同的逻辑，如 type 为字符串类型则直接调用，是 ReactComponent 类型则调用其 render 方法获取子节点，是 function 类型则调用方法获取子节点等。
  1. ReactComponent 对象

这是 type 的一种类型，可以把它看作一种特殊的 ReactElement。这里也引用原作者的一个简单例子：

class App extends React.Component {
  render() {
    return (
      <div className="app">
        <header>header</header>
        <Content />
        <footer>footer</footer>
      </div>
    );
  }
}

class Content extends React.Component {
  render() {
    return (
      <React.Fragment>
        <p>1</p>
        <p>2</p>
        <p>3</p>
      </React.Fragment>
    );
  }
}

export default App;

我们可以观察它编译之后得到的代码，可以发现，createElement 函数的第一个参数将作为创建 ReactElement 的 type，而这个 Content 变量会被命名为 App_Content，作为第一个参数传入 createElement。

class App_App extends react_default.a.Component {
  render() {
    return /*#__PURE__*/ react_default.a.createElement(
      'div',
      {
        className: 'app',
      } /*#__PURE__*/,
      react_default.a.createElement('header', null, 'header') /*#__PURE__*/,

      // 此处直接将Content传入, 是一个指针传递
      react_default.a.createElement(App_Content, null) /*#__PURE__*/,
      react_default.a.createElement('footer', null, 'footer'),
    );
  }
}
class App_Content extends react_default.a.Component {
  render() {
    return /*#__PURE__*/ react_default.a.createElement(
      react_default.a.Fragment,
      null /*#__PURE__*/,
      react_default.a.createElement('p', null, '1'),
      /*#__PURE__*/

      react_default.a.createElement('p', null, '2'),
      /*#__PURE__*/

      react_default.a.createElement('p', null, '3'),
    );
  }
}

自此，可以得出两点结论：

  • ReactComponent 是 class 类型，继承父类 Component，拥有特殊方法 setState 和 forceUpdate，特殊属性 context 和 updater 等。
  • 在 reconciler 阶段，会根据 ReactElement 对象的特征生成对应的 fiber 节点。

顺带也可以带出 ReactElement 的内存结构，很明显它应该是一种类似树形结构，但也具有链表的特征：

  • class 和 function 类型的组件，子节点要在组件 render 后才生成；
  • 父级对象和子对象之间是通过 props.children 属性进行关联的；
  • ReactElement 生成过程自上而下，是所有组件节点的总和；
  • ReactElement 树和 fiber 树是以 props.children 为单位先后交替生成的；
  • reconciler 阶段会根据 ReactElement 的类型生成对应的 fiber 节点，但不是一一对应的，比如 Fragment 类型的组件在生成 fiber 节点的时候就会略过。

react-reconciler 包

react-reconciler 连接渲染器和调度中心，同时自身也会负责 fiber 树的构造。

  1. Fiber 对象

Fiber 对象是 react 中的数据核心，我们可以在 ReactInternalTypes.js 中找到其 type 的定义：

// 一个Fiber对象代表一个即将渲染或者已经渲染的组件(ReactElement), 一个组件可能对应两个fiber(current和WorkInProgress)
// 单个属性的解释在后文(在注释中无法添加超链接)
export type Fiber = {|
  tag: WorkTag,//表示 fiber 类型
  key: null | string,//和 ReactElement 一致
  elementType: any,//一般来讲和 ReactElement 一致
  type: any,//一般和 ReactElement 一致，为了兼容热更新可能会进行一定的处理
  stateNode: any,//与 fiber 关联的局部状态节点
  return: Fiber | null,//指向父节点
  child: Fiber | null,//指向第一个子节点
  sibling: Fiber | null,//指向下一个兄弟节点
  index: number,//fiber 在兄弟节点中的索引，如果是单节点则默认为0
  ref://指向 ReactElement 组件上设置的 ref
    | null
    | (((handle: mixed) => void) & { _stringRef: ?string, ... })
    | RefObject,
  pendingProps: any, // 从`ReactElement`对象传入的 props. 用于和`fiber.memoizedProps`比较可以得出属性是否变动
  memoizedProps: any, // 上一次生成子节点时用到的属性, 生成子节点之后保持在内存中
  updateQueue: mixed, // 存储state更新的队列, 当前节点的state改动之后, 都会创建一个update对象添加到这个队列中.
  memoizedState: any, // 用于输出的state, 最终渲染所使用的state
  dependencies: Dependencies | null, // 该fiber节点所依赖的(contexts, events)等
  mode: TypeOfMode, // 二进制位Bitfield,继承至父节点,影响本fiber节点及其子树中所有节点. 与react应用的运行模式有关(有ConcurrentMode, BlockingMode, NoMode等选项).

  // Effect 副作用相关
  flags: Flags, // 标志位
  subtreeFlags: Flags, //替代16.x版本中的 firstEffect, nextEffect. 当设置了 enableNewReconciler=true才会启用
  deletions: Array<Fiber> | null, // 存储将要被删除的子节点. 当设置了 enableNewReconciler=true才会启用

  nextEffect: Fiber | null, // 单向链表, 指向下一个有副作用的fiber节点
  firstEffect: Fiber | null, // 指向副作用链表中的第一个fiber节点
  lastEffect: Fiber | null, // 指向副作用链表中的最后一个fiber节点

  // 优先级相关
  lanes: Lanes, // 本fiber节点的优先级
  childLanes: Lanes, // 子节点的优先级
  alternate: Fiber | null, // 指向内存中的另一个fiber, 每个被更新过fiber节点在内存中都是成对出现(current和workInProgress)

  // 性能统计相关(开启enableProfilerTimer后才会统计)
  // react-dev-tool会根据这些时间统计来评估性能
  actualDuration?: number, // 本次更新过程, 本节点以及子树所消耗的总时间
  actualStartTime?: number, // 标记本fiber节点开始构建的时间
  selfBaseDuration?: number, // 用于最近一次生成本fiber节点所消耗的时间
  treeBaseDuration?: number, // 生成子树所消耗的时间的总和
|};
  1. Update 与 UpdateQueue 对象

在 fiber 对象中有一个属性 fiber.updateQueue，是一个链式队列，一样来看一下源码：

export type Update<State> = {|
  eventTime: number, // 发起update事件的时间(17.0.2中作为临时字段, 即将移出)
  lane: Lane, // update所属的优先级

  tag: 0 | 1 | 2 | 3, //
  payload: any, // 载荷, 根据场景可以设置成一个回调函数或者对象
  callback: (() => mixed) | null, // 回调函数

  next: Update<State> | null, // 指向链表中的下一个, 由于UpdateQueue是一个环形链表, 最后一个update.next指向第一个update对象
|};

// =============== UpdateQueue ==============
type SharedQueue<State> = {|
  pending: Update<State> | null,//指向即将输入的 queue 队列，class 组件调用 setState 后会将新的 update 对象添加到队列中来
|};

export type UpdateQueue<State> = {|
  baseState: State,//队列的基础 state
  firstBaseUpdate: Update<State> | null,//指向基础队列的队首
  lastBaseUpdate: Update<State> | null,//指向基础队列的队尾
  shared: SharedQueue<State>,//共享队列
  effects: Array<Update<State>> | null,//用于保存有 callback 函数的 update 对象，commit 后会依次调用这里的回调函数
|};
  1. Hook 对象

Hook 主要用于函数组件中，能够保持函数组件的状态。常用的 api 有 useState、useEffect、useCallback 等。一样，我们来看看源码是如何定义 Hook 对象的数据结构的：

export type Hook = {|
  memoizedState: any,//内存状态，用于最终输出成 fiber 树
  baseState: any,//基础状态，会在 Hook.update 后更新
  baseQueue: Update<any, any> | null,//基础状态队列，会在 reconciler 阶段辅助状态合并
  queue: UpdateQueue<any, any> | null,//指向一个 Update 队列
  next: Hook | null,//指向该函数组件的下一个 Hook 对象，使多个 Hook 构成链表结构
|};

type Update<S, A> = {|
  lane: Lane,
  action: A,
  eagerReducer: ((S, A) => S) | null,
  eagerState: S | null,
  next: Update<S, A>,
  priority?: ReactPriorityLevel,
|};

type UpdateQueue<S, A> = {|
  pending: Update<S, A> | null,
  dispatch: (A => mixed) | null,
  lastRenderedReducer: ((S, A) => S) | null,
  lastRenderedState: S | null,
|};

由此我们可以看出 Hook 和 fiber 的联系：在 fiber 对象中有一个属性 fiber.memoizedState 会指向 fiber 节点的内存状态。而在函数组件中，其会指向 Hook 队列。

scheduler 包

scheduler 内部会维护一个任务队列，是一个最小堆数组，其中存储了任务 task 对象。

  1. Task 对象

task 对象的类型定义不在 scheduler 中，而是直接定义在 js 代码中：

var newTask = {
  id: taskIdCounter++,//位移标识
  callback,//task 最核心的字段，指向 react-reconciler 包所提供的回调函数
  priorityLevel,//优先级
  startTime,//代表 task 开始的时间，包括创建时间 + 延迟时间
  expirationTime,//过期时间
  sortIndex: -1,//控制 task 队列中的次序，值越小越靠前
};

总结

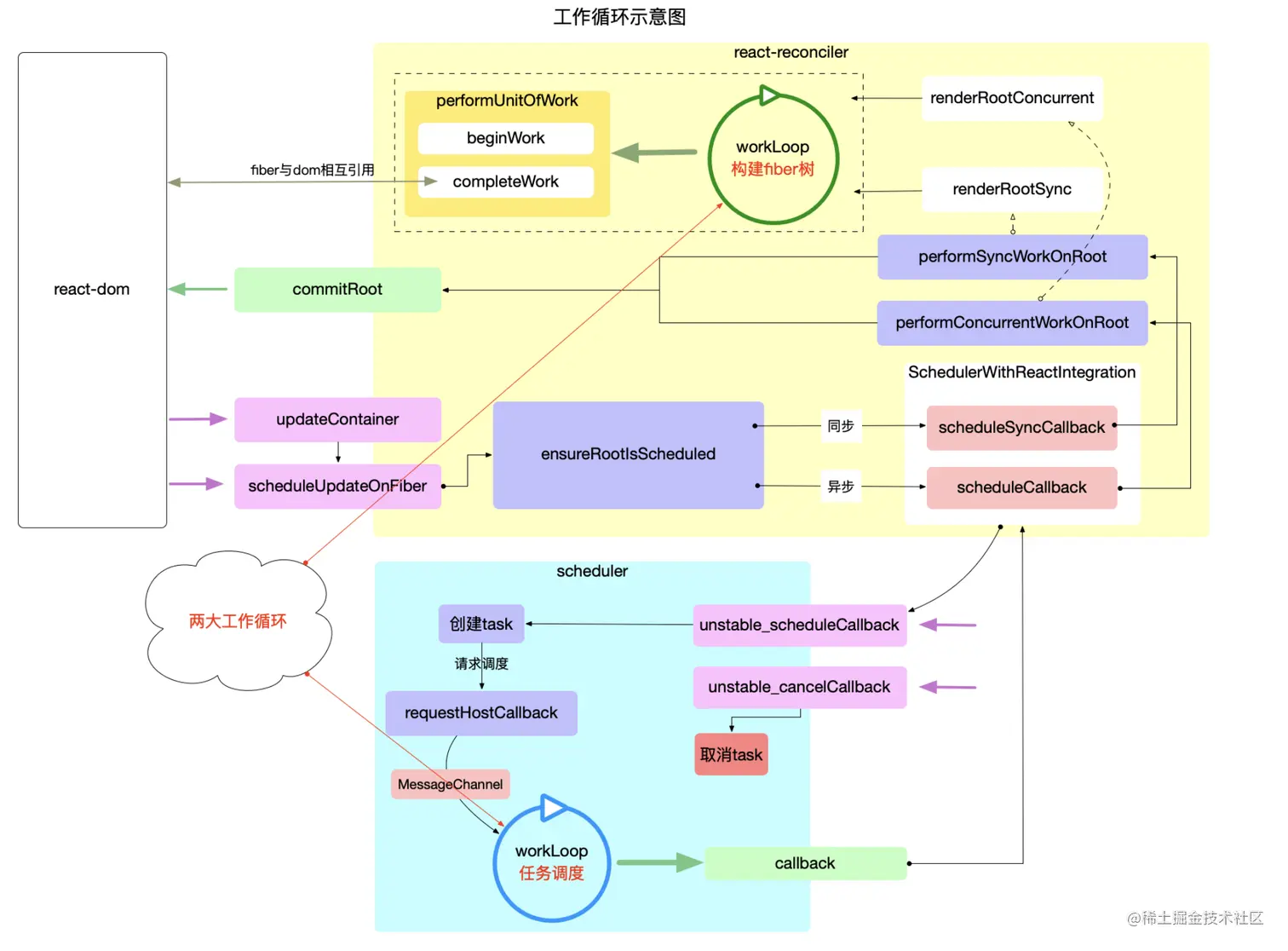

今天主要总结了 react 包中的宏观结构可以分成 scheduler、react-reconciler 以及 react-dom 三个部分、两大工作循环（任务调度循环、fiber 构造循环）的区别与联系和一些高频对象的类型定义等，这些都将作为后面源码解读的敲门砖。最后补上整体的工作流程示意图，方便理解记忆～


©本总结教程版权归作者所有，转载需注明出处
