架构浅谈 | 青训营笔记

董建亮
143 阅读6分钟

这是我参与「第三届青训营 -后端场」笔记创作活动的的第4篇笔记。

学员手册： 【网络与部署学习资料（下）】第三届字节跳动青训营 - 后端专场 - 掘金 (juejin.cn)

本课程的包含以下四个方面：

  • 什么是架构

    • 围绕架构的定义和演进两部分内容展开

  • 企业级后端架构剖析

    • 详细介绍企业级后端架构的形态

  • 企业级后端架构的挑战

    • 企业级架构都面临着哪些挑战，如何解决

  • 后端架构实战

    • 结合前三部分的知识点，以第三部分中的一个挑战为例，讲解如何做架构设计

什么是架构

常见软件架构：

  • 单机
    • 优点：简单
    • 缺点：c10K 问题（服务器如何承载10k个并发连接，承载能力有限）；运维需要停服
    • 演进： 如何卖更多蛋糕？更多的工人
  • 单体
    • 分布式部署，复制进程到多个机器上，并行工作
  • 垂直应用
    • 按应用垂直切分的单体（拆成几个功能互不相干的软件，之间没有沟通）
    • 优点：水平扩容；运维不需要停服
    • 缺点：职责多导致开发效率不高；爆炸半径仍旧较大
    • 演进：如何提高做蛋糕的效率？分工协作
  • SOA (Service Oriented Architecture，面向服务架构)
    • 定义：1.将应用不同功能单元抽象为服务；2.定义不同服务之间的通信标准
    • 缺点：ESB (企业服务总线) 往往需要一整套解决方案
  • 微服务 (Microservice)
    • SOA的去中心化演进方向。在 SOA 架构中，ESB 起到了至关重要的作用。但从架构拓扑来看，它更像是一个集中式的模块。有一个 SOA 分布式演进的分支，最终的形态便是微服务。
    • 问题：数据一致性；高可用；治理、容灾；解耦过细导致运维成本上升

如何给架构下定义

  • 有关软件整体结构和组件的抽象描述
  • 用于指导软件系统各个方面的设计 通俗讲，架构在软件实现的方法选择上提供指导作用

架构的重要性

  • 地基牢固
  • 盖得更高
  • 看的更远

企业级后端架构剖析

云计算

基础：

  • 虚拟化技术
  • 编排方案

架构：

  • IaaS
  • PaaS
  • SaaS
  • FaaS

云原生

在公有云、自由云、混合云等新型动态环境中，构建和运行可弹性拓展的应用


弹性计算资源

  • 服务资源调度
    • 微服务（资源需求少）
    • 大服务（资源需求大）
  • 计算资源调度
    • 在线（需要快速的资源响应）
    • 离线（动态更新，资源响应可以放缓）
  • 消息队列
    • 在线：削峰、解耦
    • 离线：大数据分析

弹性存储资源

  • 经典
    • 对象存储，例如宣传视频
    • 大数据，例如用户消费记录
  • 关系型数据库
    • 收银记录，选课记录等等
  • 元数据
    • 数据量不大但是比较关键描述性数据，比如服务发现：蛋糕店通讯录
  • NoSQL
    • KV数据库
    • 文档数据库 总结：将存储资源当成服务一样

DevOps

软件交付的工具，贯穿软件开发周期

自动化流程，提高开发、交付的效率


微服务架构

通信（其实不太准确把这两个并列来比，RPC可能和Restful来比较更合适）：

  • HTTP
  • RPC

如何选择？

  • 性能（RPC性能好，HTTP可解释性好）
  • 服务治理
  • 协议可解释性

一般负载均衡到API服务使用HTTP，从API服务往后开始使用RPC

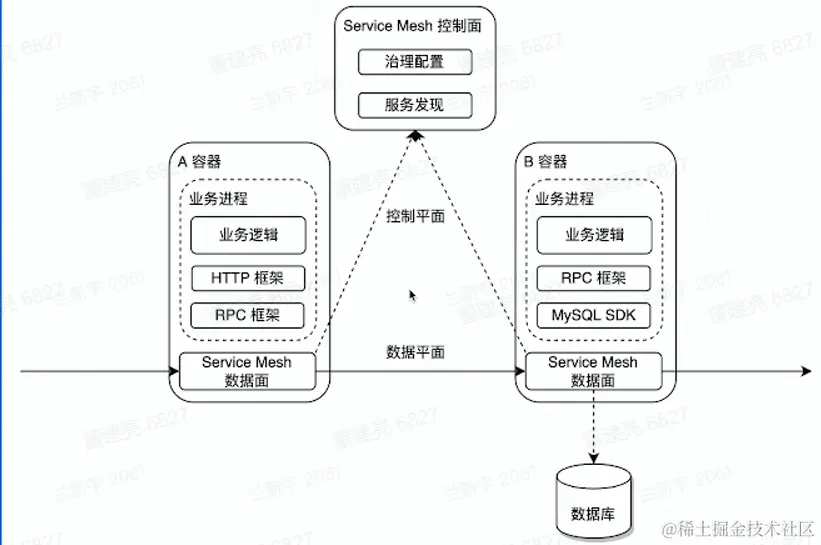

服务网格

  • 微服务之间通讯的中间层
  • 高性能网络代理
  • 业务代码与治理解耦

和RPC/HTTP框架比较：

  • 异构系统治理统一化
  • 与业务进程解耦，生命周期易管理 下图中的service mesh 就是服务网格


企业级后端架构挑战

挑战：

  • 基础设施层面
    • 物理资源有限
    • 资源利用率受限于部署服务（看起来都被部署占用了，但部分资源没有使用）
  • 用户层面
    • 网络通信开销大
    • 网络抖动增加运维成本
    • 异构环境下不同实例资源水位不均（不同物理机器的CPU能力可能不一样）

离在线资源并池

核心受益：

  • 降低物理资源成本
  • 提供更多弹性资源

在线资源池：高可用、高并发服务

离线资源池：数据分析

在线业务特点：

  • IO密集型为主
  • 潮汐性、实时性 离线业务特点：
  • 计算密集型占多数
  • 非实时性

策略：将两个资源池合并，根据一天中不同时间段的业务流量特点，两个资源池的占比动态分配。例如白天多在线，凌晨多离线。

问题：同一个机器怎么做离在线隔离？ 用虚拟化技术、cgroup，对CPU做隔离，互不影响

自动扩缩容

核心受益：降低业务成本

利用在线业务潮汐性自动扩缩容

问题：扩缩容指标？一般使用CPU和内存利用率，基于IO和业务QPS等比较困难，或者可行性不好。

微服务亲和性部署

核心受益：

  • 降低业务成本
  • 提高服务可用性 什么是亲和性呢？例如两个容器之间通信频繁，那么可以考虑编排到一台机器上。


流量治理

核心受益：

  • 提高微服务调用容错
  • 容灾
  • 进一步提高开发效率，发挥DevOps

解决思路：基于微服务中间件 ，服务网格的流量治理

  • 熔断、重试
  • 单元化
  • 复杂环境的流量调度

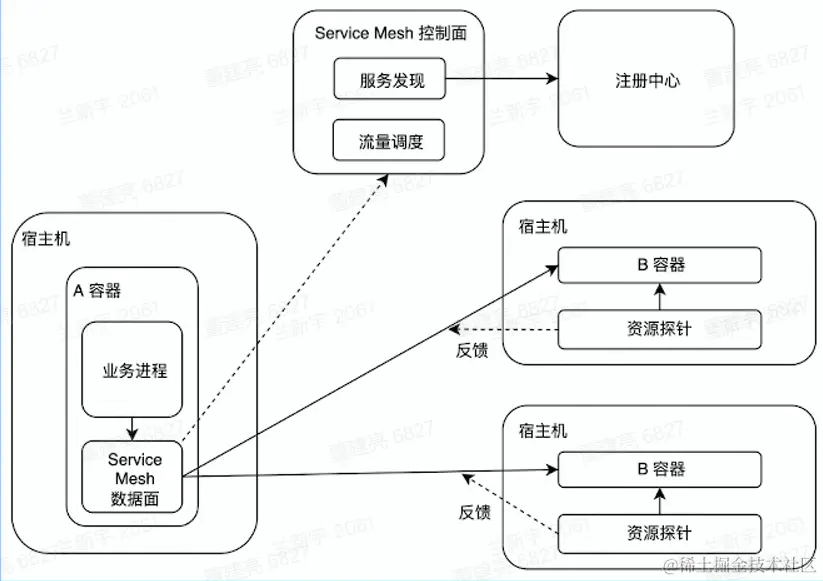

CPU水位负载均衡

核心受益：

  • 降低异构环境算力的差异
  • 为自动扩缩容提高正向输入

解决思路：

  • IaaS提供资源探针，做反馈
  • 服务网格做动态负载均衡控制

后端架构实践

CPU水位负载均衡如何设计？

  • 需要哪些输入
  • 有哪些关键点


输入：

  • 服务网格数据面，支持带权重的负载均衡策略
  • 注册中心存储了所有容器的权重信息
  • 宿主机能提供：容器资源使用情况，物理资源信息（如CPU型号）

关键点：

  • 紧急回滚
  • 大规模
  • 极端场景

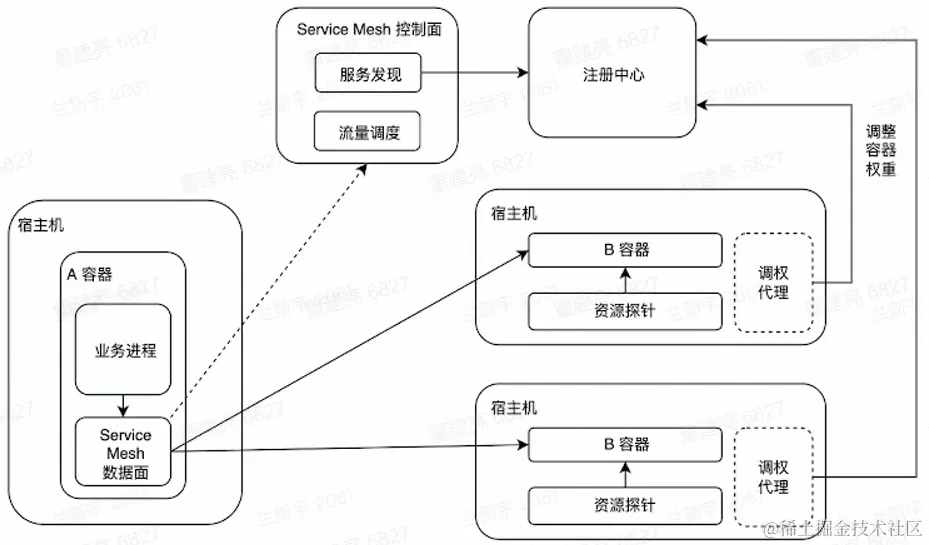

自适应静态权重

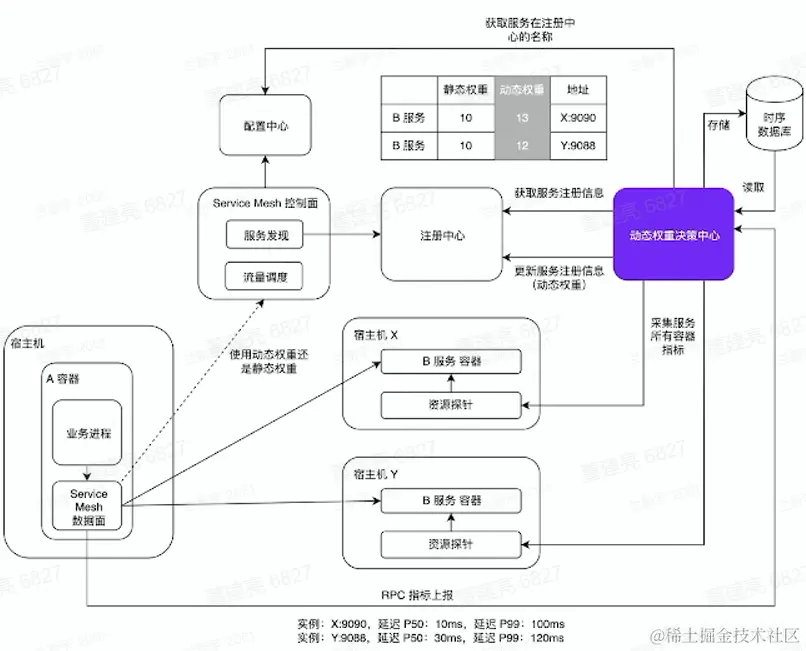

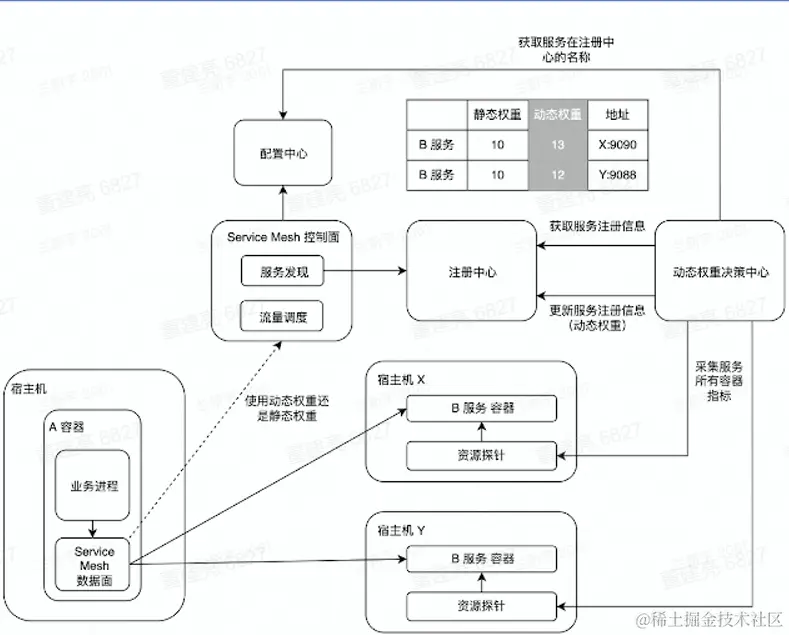

自适应动态权重


缺点：过度流量倾斜可能会有异常情况

更进一步解决这个缺点，提出下面的架构

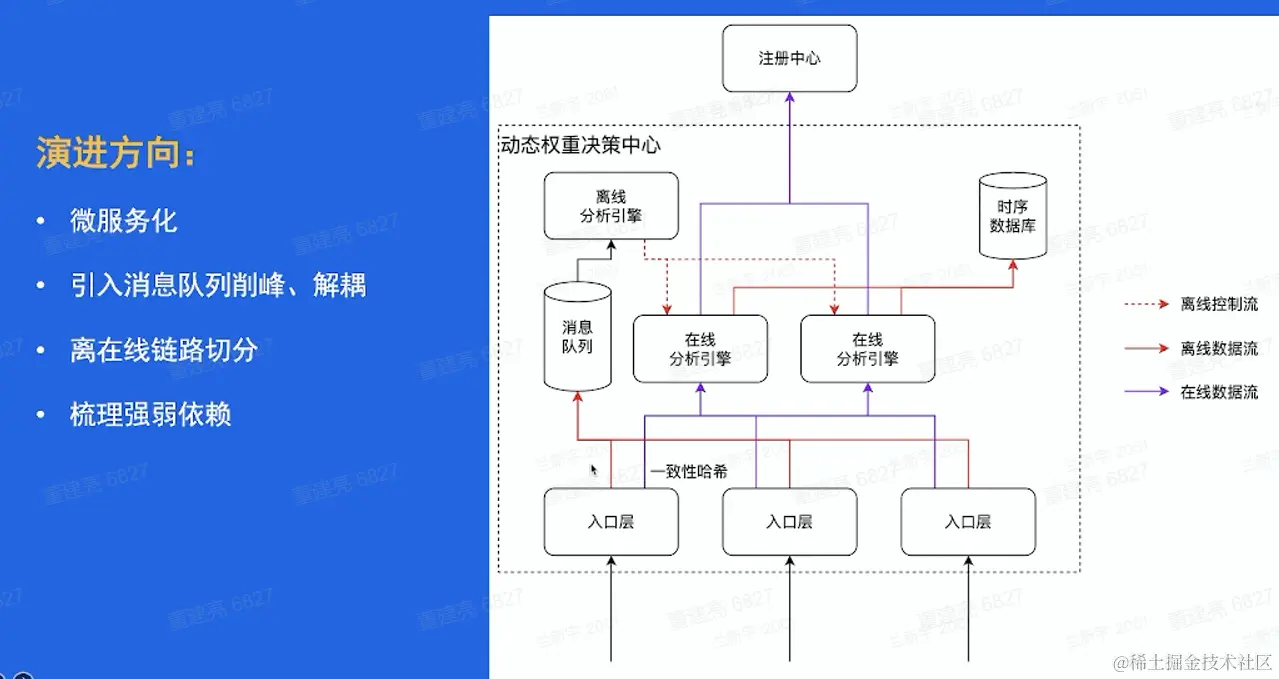

更进一步，有以下演进方向：

  • 微服务化
  • 引入消息队列削峰，解耦
  • 离在线链路切分
  • 梳理强弱依赖
