Service Mesh 入门理论篇

肥宅阿久
727 阅读13分钟

微服务架构

微服务架构特性

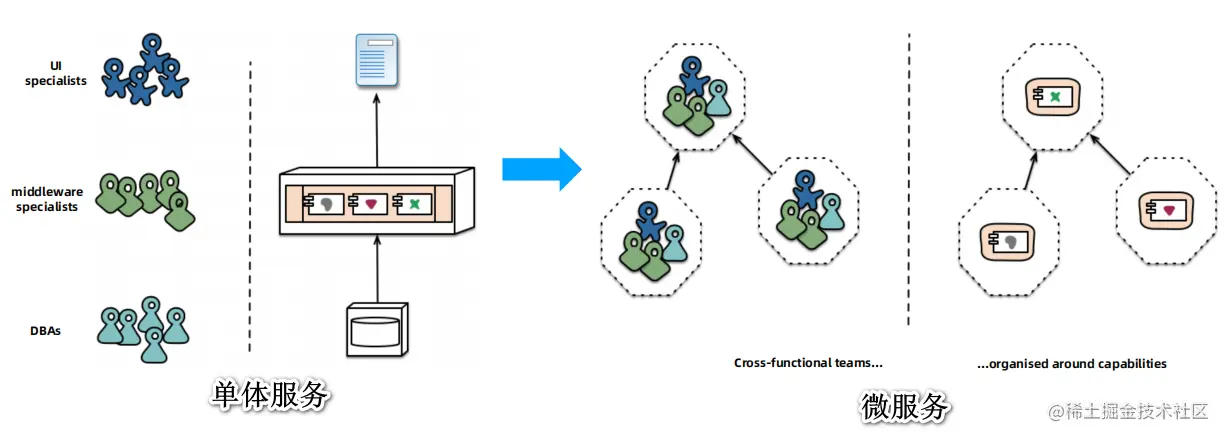

  • 特性1：围绕业务构建团队 image.png 左边是单体应用的一个典型模式，一个开发团队按照职能划分成不同的层次。一起开发一个应用，包括前端页面，中间的业务逻辑，以及最后的数据库。 右边是微服务架构，整个开发团队会围绕这业务去构建，不同的职能会被划分成一个个小的团队，一个小团队去实现独立业务。

  • 特性2：去中心化数据管理

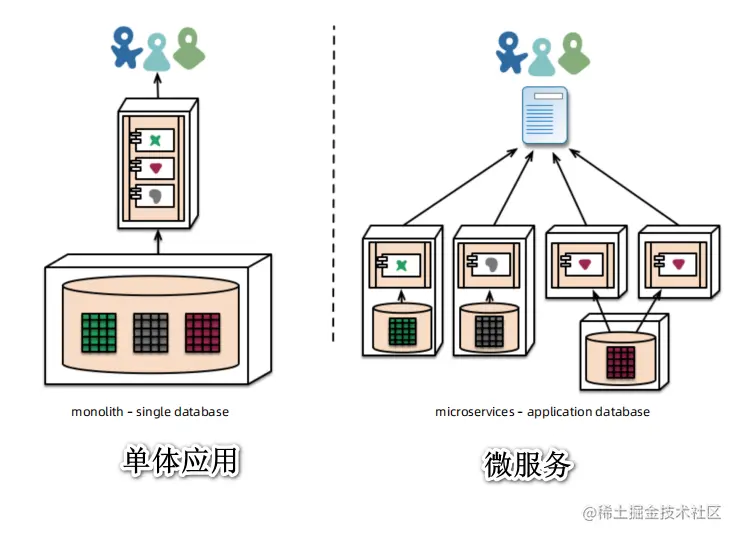

    image.png 左边的单体应用整个数据库是一个整体（在逻辑上是一个整体，有可能物理上部署不是一处），数据是中心化的。 右边的微服务架构下，数据库和业务是绑定在一起的，不同业务有不同数据库，这就是去中心化数据的特点。

微服务架构优势

  • 团队层面：内聚，独立开发业务，没有依赖，沟通成本会急剧降低。

  • 产品层面：服务彼此独立，独立部署，没有依赖。
    独立部署主要有两个好处：

    • 第一个好处就是可以充分利用系统资源，比如说，模块一它可能访问量比较高，可以多部署几份或者机器配置好一些，模块二访问比较低，就可以少部署几份或者机器配置低一些。
    • 第二就是可以独立部署，不用协调等待其他模块。

微服务架构面临问题

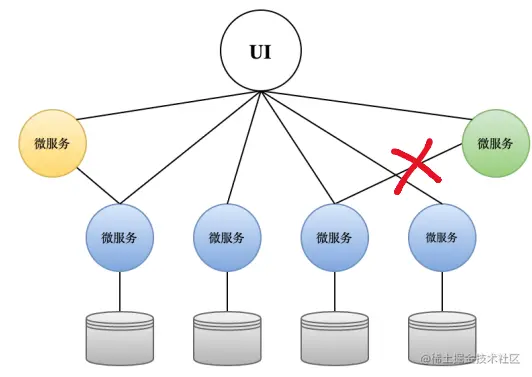

微服务构建面临的痛点就是，服务间网络通信的问题。比如下图，假设服务调用时，网络出现中断，你怎么调试问题在哪里？

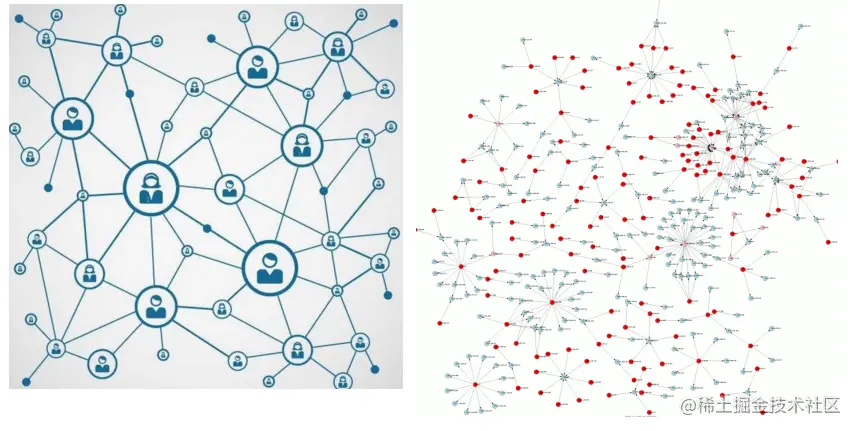

如果你的微服务非常复杂如下面两个图，你如何找到问题的节点

如何管理和控制服务间网络通信

  • 服务注册/发现
  • 流量控制，需要进行路由，流量转移
  • 系统弹性能力，当系统故障时，通过熔断、超时、重试这些弹性能力提升系统的健壮性和可靠性
  • 网络安全，需要网络授权，身份认证
  • 对于微服务来说，服务的可观化非常重要，可视化的观察服务的状态，系统资源使用情况

以上的这些功能，其实就是 Service Mesh 的主要功能。

Service Mesh 演进

第一阶段：控制逻辑和业务逻辑耦合

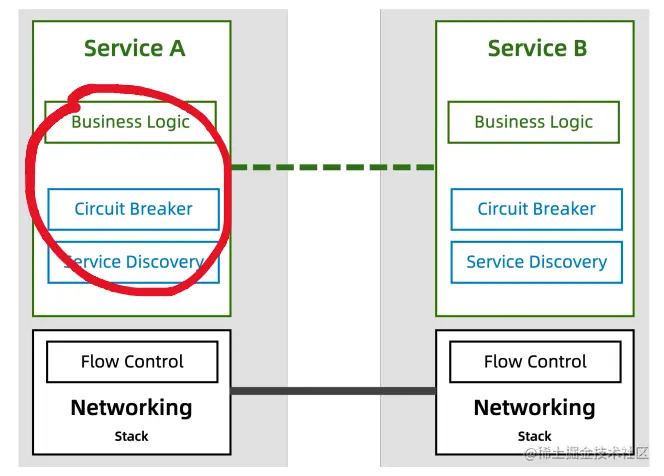

上面图中，服务A的业务逻辑和两个流控相关（熔断，服务发现）的逻辑耦合在一起，在业务代码里面加了很多网络控制相关的逻辑。比如下面这段代码，发起一个http或者RPC请求，如果失败就重试3次，最后退出。 image.png 这样的代码将业务逻辑和控制逻辑耦合在一起，使得业务逻辑变得凌乱不堪。

为了解决这样的问题，就发展了第二阶段：公共库

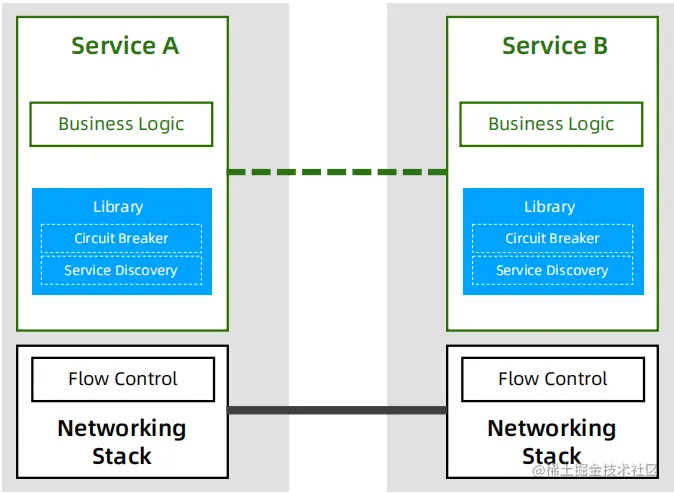

第二阶段：公共库

image.png 公共库的意思是把这些控制逻辑全都集中在一起，形成一个公共的工具包，这样网络控制相关逻辑和业务逻辑分开。这些公共库市面上也有很多产品，比如 Twitter 的 Finagle , SpringCloud 的一些组件, 以及 Netflix 开源的一些产品。

公共库好处就是 解耦，不需要再业务代码里写控制逻辑，另外，公共库消除代码重复。
但是公共库还是有些问题：
比如需要专门维护公共库，假如公共库升级了，就需要重新去部署一份。
另外公共库一般都是语言绑定的，如果你用的语言和公共库语言不一样，那你就需要引入不同的语言和技术栈，增加学习和维护成本。
虽然公共库可以消除代码重复，但是本质上它依然是和应用同时运行的，仍然有侵入。

公共库的不完美，就促使发展第三阶段：代理

第三阶段：代理

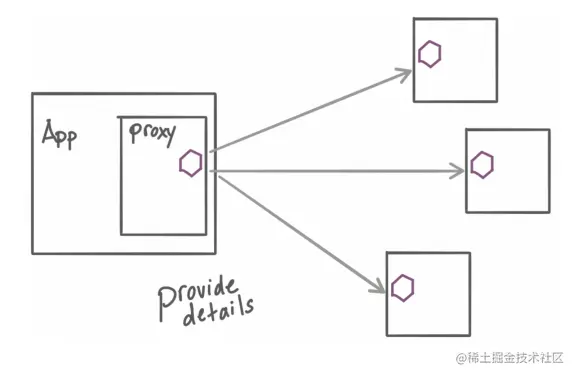

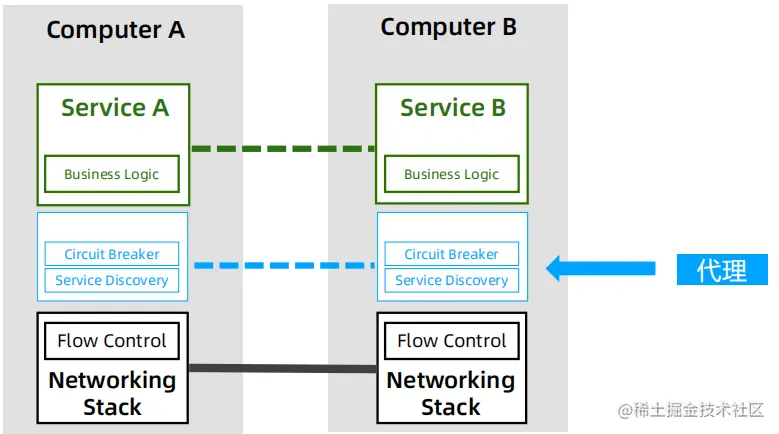

image.png 由于公共库的一些缺点，就想着通过代理来解决网络控制相关的能力。从图上可以看出一些差别，公共库不在和业务逻辑部署在一起了，而是单独抽出一个模块，这个模块就是代理，由代理去包含相应的控制逻辑。

但是代理也有一个最大问题就是，功能比较简陋，但是思路是正确的，因此就发展代理的下一个阶段，Sidecar 模式。

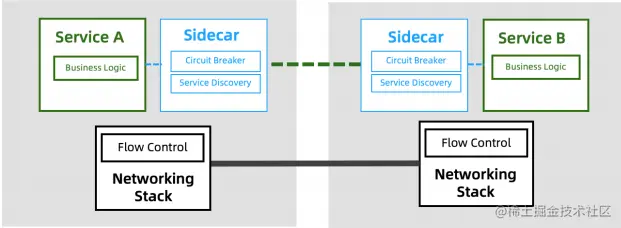

第四阶段：Sidecar 模式 （边车模式）


由上图，在应用旁边（ServiceA、ServiceB）部署一个 Sidecar，由这个 Sidecar 去处理网络请求，完成之后再把请求转发给应用本身。Sidecar 模式下，网络代理服务在微服务旁边，为微服务提供通信和链路治理功能。

Sidecar 模式非常接近现在的 Service Mesh，可以看作是第一代 Service Mesh。

Sidecar 模式有个突出的问题，将通信和通信链路治理的所有功能都放到这个代理服务中，导致数据平面代理很重，并且由于承载了太多的特性和功能，使得数据平面代理的更新和修改特别频繁，频繁的更新和升级会导致代理服务出问题的概率增大，影响代理服务的稳定性。

同时，Service Mesh 模式下，数据平面代理承载了微服务通信的全部流量，对稳定性要求极高，这个服务的任何故障都会对整个系统的稳定性产生很大的影响。

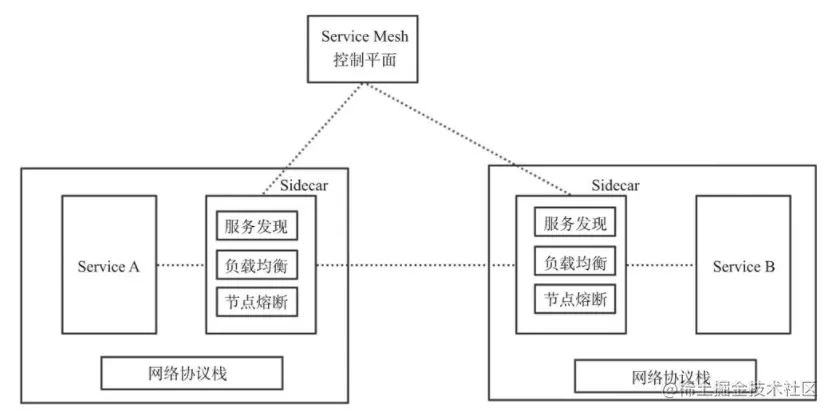

为了解决上述频繁升级和稳定性之间的矛盾，将策略和配置决策逻辑从代理服务中脱离出来，形成了独立的控制平面，这就是第二代 Service Mesh。

第五阶段：Service Mesh

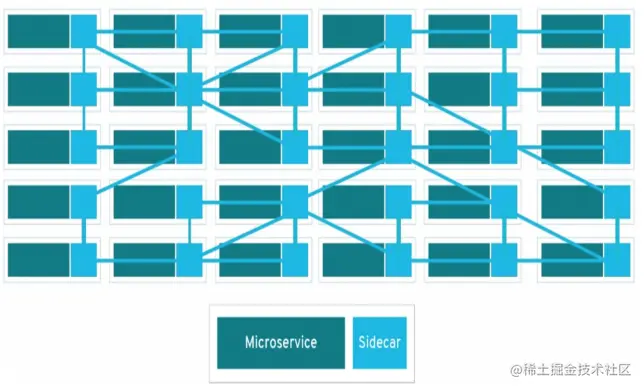

这张图表明 1 个 pod 有两个部分组成，一个是微服务，一个是 Sidecar，一个应用中包含多个不同的微服务，就形成了上图的 Service Mesh 产品形态。

第二代 Service Mesh 最重要的标志就是控制平面和数据平面分离。


  • 数据平面
    数据平面负责代理微服务之间的通信，具体包含RPC通信、服务发现、负载均衡、降级熔断、限流容错等，数据平面完全聚焦在变更频率很低的流量路由和转发逻辑上，提升了数据平面的稳定性。

  • 控制平面
    控制平面负责对数据平面进行管理，定义服务发现、路由、流量控制、遥测统计等策略，这些策略可以是全局的，也可以通过配置某个数据平面节点单独指定

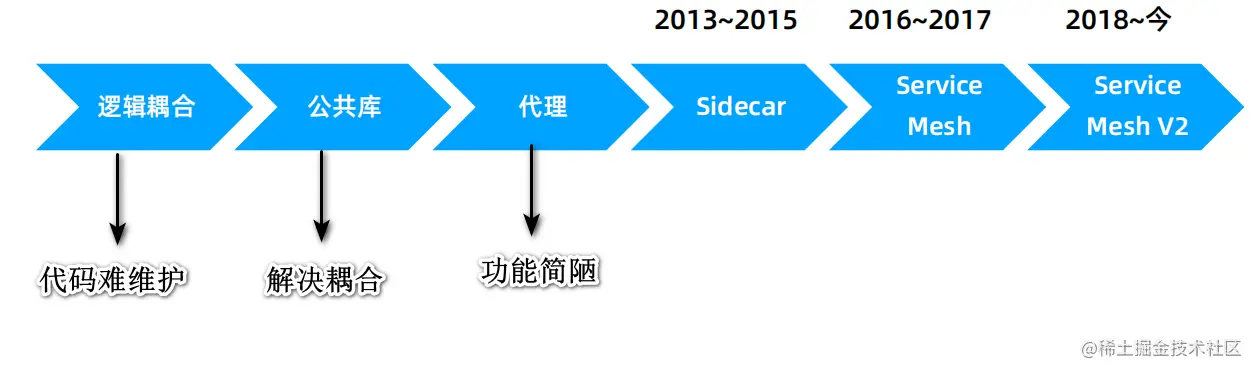

Service Mesh 演进总结

在一开始阶段没有形成对网络控制逻辑的完整思路，一般都是在业务中添加网路控制逻辑，使得代码难以维护。
为了解决这个问题，出现了公共库，公共库把网络管控的功能整合单独工具包，解决了耦合，但是它的复杂性以及语言绑定还有侵入问题不得不寻求其他方案。
代理这种思路方向是正确的，彻底的把应用和网络控制解耦，但是它的功能比较简陋。
于是在代理思路基础上发展 Sidecar 模式。随着它的发展逐渐形成 Service Mesh形态，Service Mesh可以简单的理解为一个网络拓扑组合。
到了18年以后，为了管理整个 Sidecar 网络，在 Service Mesh 产品形态上又增加了控制平面，也就是现在说的第二代 Service Mesh。

Service Mesh 概念

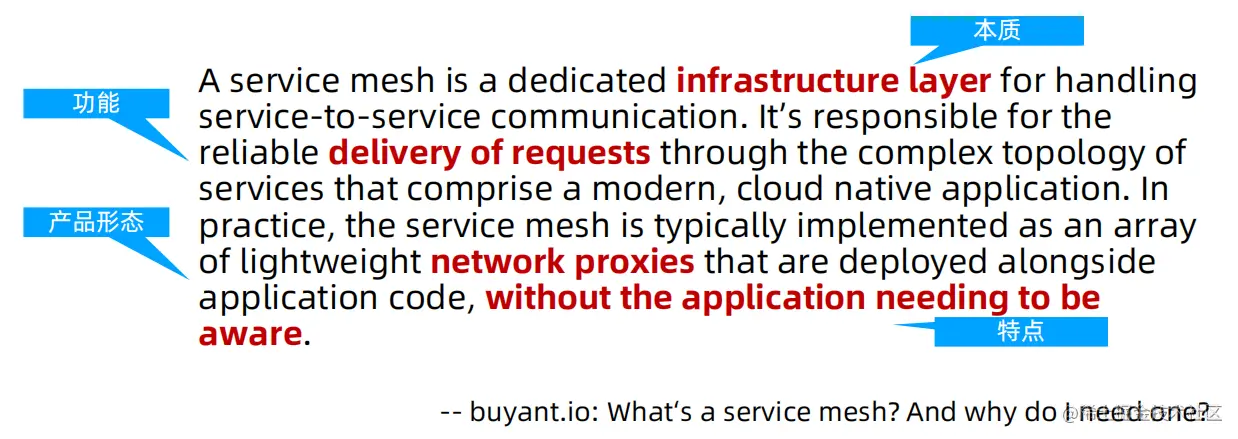

大体意思就是 ，Service Mesh 是一个致力于解决服务间通信的基础设施层，其负责在现代云原生应用的复杂服务拓扑下实现请求的可靠传递，在实践中 Service Mesh 通常实现为一组轻量级网络代理，这些代理与应用程序部署在一起，并且对应用程序透明。

从上面的定义可以看出一个简介的概念，Service Mesh 就是一个用来进行请求转发的基础设施层，它通常是以 Sidecar 的形式部署，并且对应用透明。

综合来看，它主要解决了用户3个维度的需求痛点：

  • 完善的微服务基础设施
    Service Mesh 将微服务通信下沉到基础设施层，屏蔽了微服务处理各种通信问题的复杂度，这就意味着，有了 Service Mesh 之后，你不需要关注RPC通信（包含服务发现、负载均衡、流量调度、限流降级、监控统计等）的一切细节，真正像本地调用一样使用微服务

  • 语言无关的通信和链路治理
    Service Mesh 改变的是通信和服务治理能力提供的方式，通过将这些能力实现从各语言业务实现中解耦，下沉到基础设施层面，以一种更加通用和标准化的方式提供，屏蔽不同语言、不同平台的差异性

  • 通信和服务治理的标准化

    • 微服务治理层面，Service Mesh 是标准化、体系化、无侵入的分布式服务治理平台。
    • 标准化方面，Sidecar 成为所有微服务流量通信的约束标准，同时 Service Mesh 的数据平面和控制平面也通过标准协议进行交互。
    • 体系化方面，从全局考虑，提供多维度立体的微服务可观测能力，并且提供体系化的服务治理能力（限流、熔断、安全、灰度），以及 Service Mesh 透明无侵入

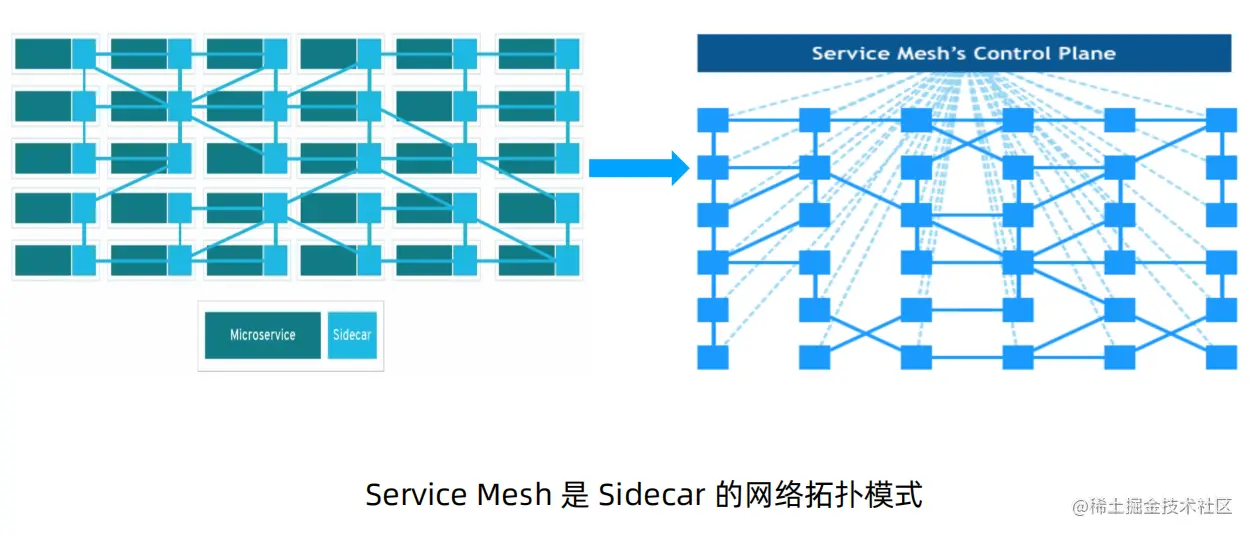

image.png Service Mesh 实际上是由 Sidecar 组成的一个网络，上图的右侧是 Service Mesh 增加一层控制平面，用来管理和控制整个 Sidercar 网络。这就是第二代 Servcie Mesh 技术，它的产品形态包括两部分，一部分叫 数据平面（也就是所有的 Sidercar 组合），另外一部分叫控制平面，用来进行总体控制。

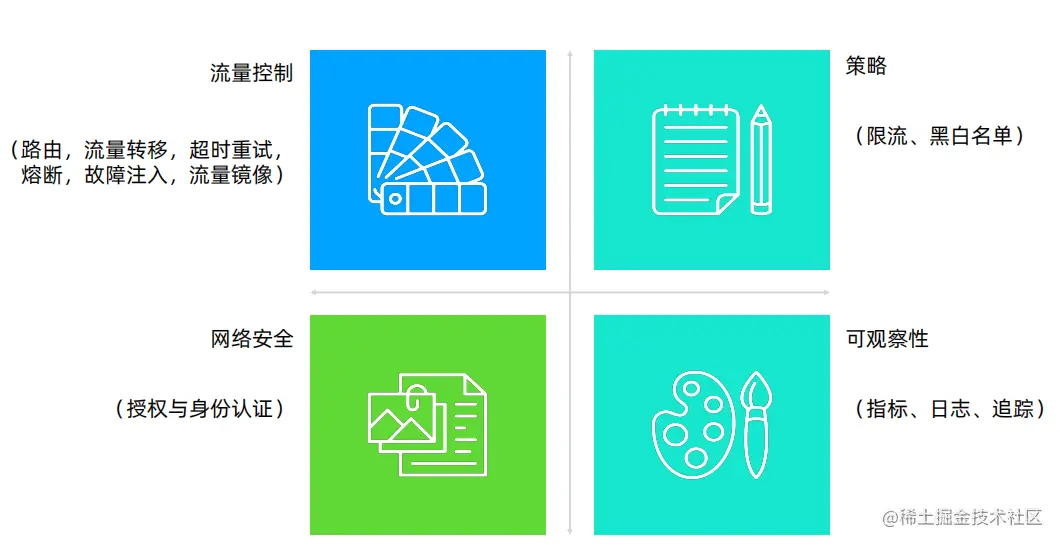

Service Mesh 的主要功能


  • 流量控制：主要包括路由（比如蓝绿部署、灰度发布、A/B测试），流量转移，超时重试，熔断，故障注入，流量镜像。
  • 策略：Service Mesh 提供策略功能， 就像家里的路由器一样，可以在路由器上配置流量限制，黑白名单这样的设置，这是典型的策略。
  • 网络安全：授权和身份认证
  • 可观测性：对整个微服务进行观察，通过指标收集和展示，通过日志收集以及分布式追踪来完整的观测系统的运行状态。

Service Mesh 和 Kubernetes 的关系

  • Kubernetes

    • 主要目的是解决容器编排与调度问题
    • 本质上是管理应用生命周期（简单的理解为一个调度器）
    • Kubernetes 会给予 Service Mesh 支持和帮助，在 Kubernetes 中 Pod是最小的调度单元，Pod天生支持多容器的部署，这就为植入 Sidecar 提供了非常大的便利

  • Service Mesh

    • 主要目的是解决服务间网络通信问题
    • 本质上是管理服务通信（简单的理解为一组 Sidecar 代理）
    • 反过来说 Service Mesh 对 Kubernetes 网络功能方面提供了扩展和延伸

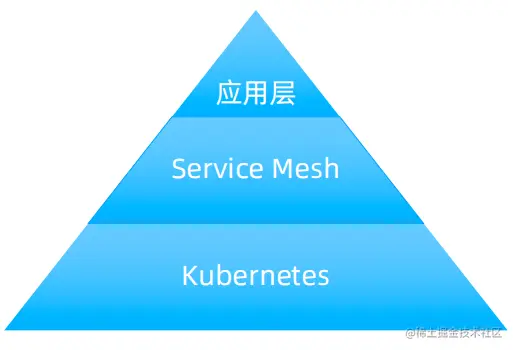

从这张图可以看出，Kubernetes 是处于最底层的，相当于云原生应用的一个操作系统，而 Service Mesh 是附着在这个系统之上的云原生应用的网络通信层。

Service Mesh 和 API 网关异同点

现有的 API 网关已经提供了 Service Mesh 的相关功能，比如负载均衡、服务发现以及一些基本的流量控制。那具体它们有什么异同呢？


这个是 Service Mesh 的部署结构，由代理 Sidecar 完全接管发送到应用的请求，处理完成之后再发送到另外的微服务


这个是 API 网关的模型，可以看到API网关实际上是部署在应用的边界的，并没有侵入到应用的内部，主要功能是对内部API进行进行聚合和抽象，以便于外部进行调用

Service Mesh 技术主要是对应用内部的网络细节进行一个描述，而API网关主要是附着在应用的边界，对流量进行一个抽象，所以它们的功能有重叠，但是角色不同，另外 Service Mesh 在应用内，API 网关在应用之上（边界）

Service Mesh 技术标准

  • 第一个标准叫 UDPA
    UDPA 就是统一的数据平面API，这个标准的目的主要是为不同的数据平面提供一个统一的API，方便你进行无缝接入。因为不同的数据平面有很多，比如 Envoy、Linkerd，它们的接入标准是不一样的，有了这个 UDPA 之后，就不用关系具体的实现细节了，直接用统一的标准接入就行。这个标准由云原生基金会提出来的。 image.png

  • 另外一个标准是 SMI
    SMI 标准目标实际上跟 UDPA类似，只不过它侧重于控制平面，它希望为用户提供一个统一的使用体验，通过这样的一个标准去接入你的控制平面，而不用关心控制平面具体实现细节。 image.png

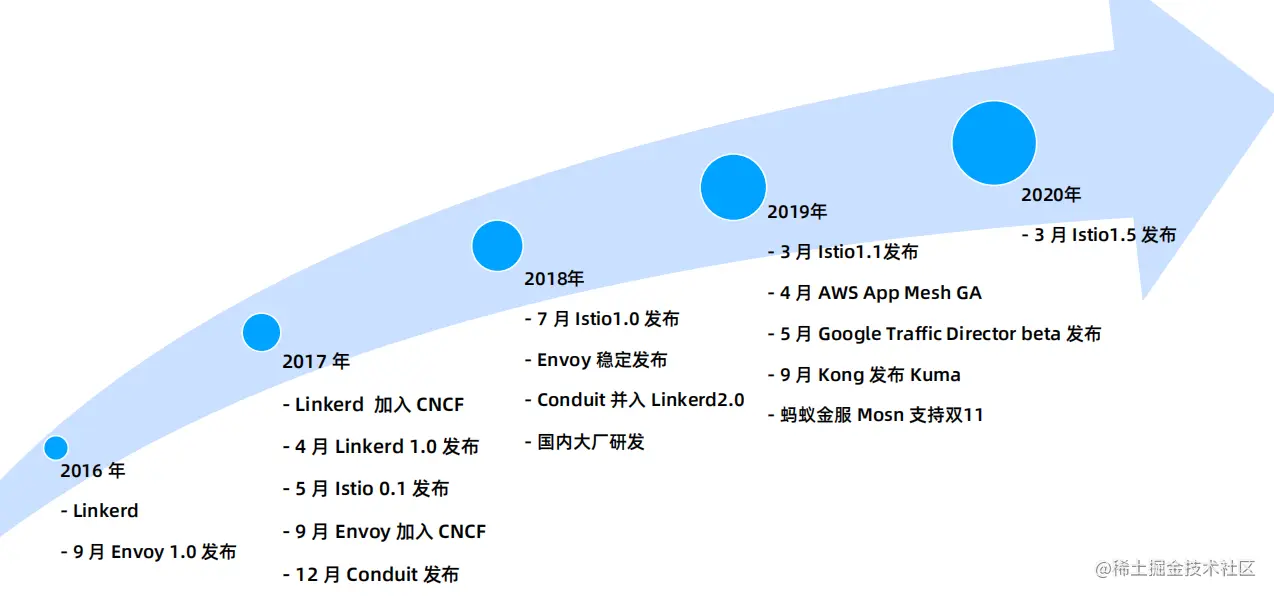

主流的 Service Mesh 产品


Linkerd

  • Linkerd 被公认是第一个 Service Mesh 产品，
  • 2016 年底在 GitHub 上发布 0.x
  • 2017 年加入 CNCF，4 月发布 1.0 版本
  • Conduit – Linkerd2.0：支持 Kubernetes，轻量化
  • Linkerd 的败局？ 从17到18年 Linkerd 可以说败得体无完肤，主要问题出现在策略上，首先，Linkerd作为一个数据平面，对比 Envoy 没有什么优势，导致产品竞争力不如 Envoy。 第二，在开发语言上，Linkerd 选择小众的 RUST 语言得不到社区的技术支持。 第三，Linkerd作为一个独立的产品，背后没有云厂商的支持

envoy

  • 2016 年 9 月发布
  • 定位于 Sidecar 代理
  • 第 3 个从 CNCF 毕业的产品
  • 稳定可靠，性能出众
  • Istio 的默认数据平面
  • xDS 协议成为数据平面的事实标准

Istio

  • 2017 年 5 月发布 0.1
  • 光环加身：Google，IBM，Lyft 背书
  • 第二代 Service Mesh，增加了控制平面，奠定目前 Service Mesh 的产品形态
  • 收编 Envoy，直接拥有高水准的数据平面
  • 受到社区强烈追捧

AWS App Mesh

  • 2018 年 re:Invent 公布
  • 2019 年 4 月 GA 发布

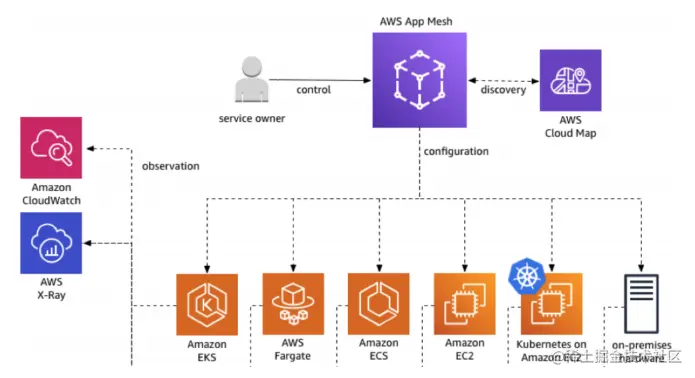

  • 支持自家的多种计算资源的部署，比如说它不仅仅支持 EKS（亚马逊自身平台上的 Kubernetes），还能支持 EC2、ECS，甚至支持实体机 image.png

国内 Service Mesh 发展情况

  • 蚂蚁金服：SOFA Mesh，MOSN 数据平面，基于 Istio 开发的，主要使用了 Istio 内部的 Pilot 控件，同时弃用了 Envoy 使用自研的 MOSN 作为数据平面
  • 几大云厂商（腾讯、阿里、百度）
  • 华为、微博
