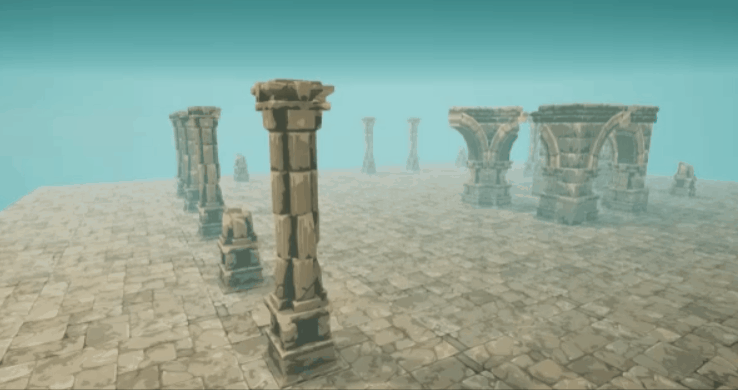

前几天看到顽皮狗的特效师 “池田さま” 在 UnrealEngineJP 发了个教程，就是下图这样的效果，主要就是用 Houdini 做好的破碎然后导入 UE4，一大波操作之后做出来的效果。

很遗憾，我的 Houdini 才刚开始学，所以他的很多操作也没看懂，不过大致理解了他的思路，所以我尝试了用 Blender→UE4 的工作流来做这个破碎，好在我之前造了不少轮子，还是挺快就做出来的。需要说明的是，这种破碎还是代替不了 Chaos 的，因为他并没有碎片间的碰撞，适用场景应该是飞沙走石，地板破碎掀起那类的特效。

主要的思路是这样的，模型网格可以用我第一篇文章的做法来还原，碎块通过建模软件导出一个 csv 文件来管理，然后在 Niagara 用两个发射器，一个用来控制碎块的运动旋转，一个用来渲染。

一、Blender 的部分

在 Blender 进行破碎物体需要先开启自带的插件 Cell Fracture

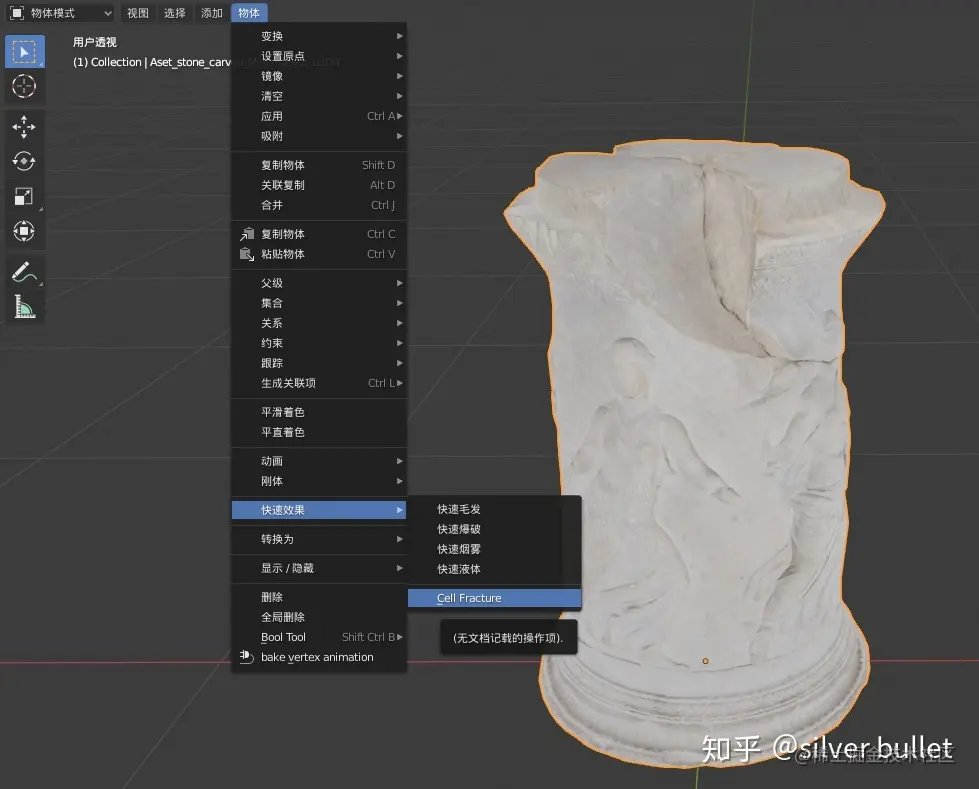

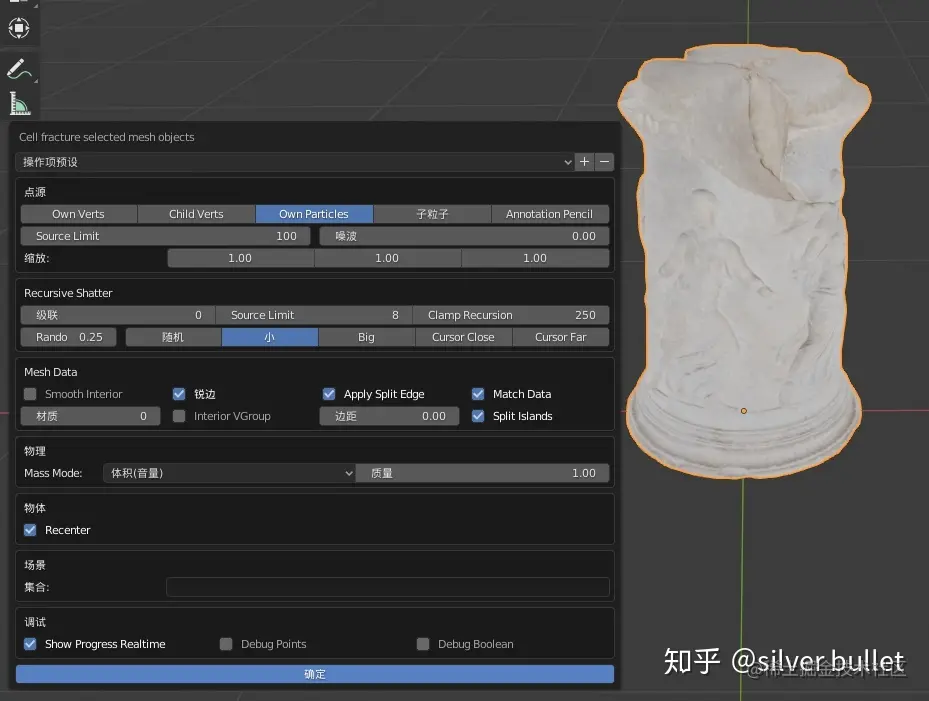

然后点选物体(下图物体从 quixel 白嫖)，进入 物体→快速效果→Cell Fracture

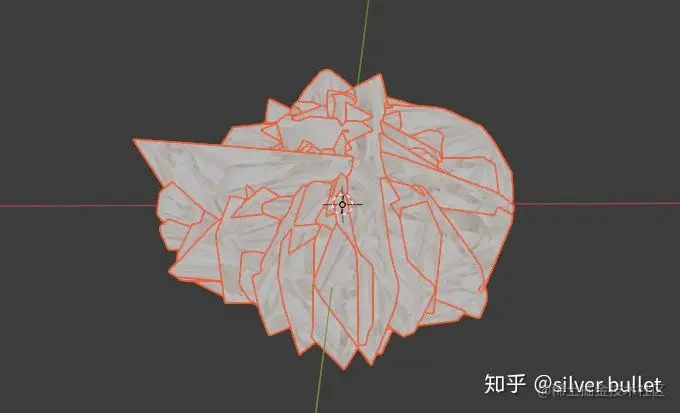

点击 确定 即可破碎，破碎后会分成很多个物体，我们需要把这些物体的位置记录下来，好在 UE4 进行还原。我们采用 csv 来记录，Blender 本身 并没有 导出 csv 的功能，不过 csv 是 Python 自带的模块，所以我们也可以用 Blender Python 来导出。

首先把破碎前的物体移开，然后框选所有破碎后的物体块，运行下面这块代码，他会把碎块按顺序先分好 UV ，然后把位置记录在 csv 文件上。（文件路径可以在代码的 with open 里面修改）

注意，上面的破碎插件有些瑕疵，破碎后有个别物体是不带网格点的，一般会在倒数几个物体上，请手动挑出来，当然不挑出来也不影响最终效果，只是运行代码后的 UV 存在空格，强迫症看着不舒服。

import bpy
import bmesh
import csv
from itertools import chain

sb=bpy.context.selected_objects
amount=len(sb)
bpy.ops.object.select_all(action='DESELECT')
for a in range(amount):
    ob=sb[a]
    me = ob.data
    bpy.context.view_layer.objects.active = ob
    bpy.ops.object.mode_set(mode='EDIT')
    bpy.ops.mesh.uv_texture_add()
    bm = bmesh.from_edit_mesh(me)
    uv_layer = bm.loops.layers.uv.verify()

    for face in bm.faces:
        for loop in face.loops:
            loop_uv = loop[uv_layer]
            loop_uv.uv.x = a/amount+(1/(2*amount))
            loop_uv.uv.y = 0.5
    bmesh.update_edit_mesh(me)


with open('D:\location.csv', 'w', encoding='utf-8', newline='') as fp:
        writer = csv.writer(fp)
        writer.writerow(['x', 'y', 'z',"ID"])
        for x in range(amount):
            print(x)
            writer.writerow([sb[x].location.x*100,-sb[x].location.y*100,sb[x].location.z*100,x])

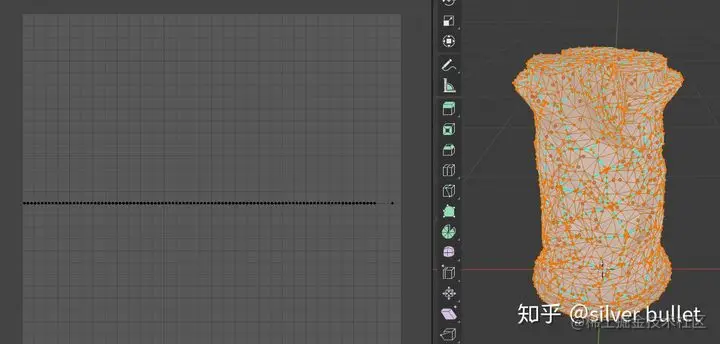

运行后新建的 UV 层是下图这样的。

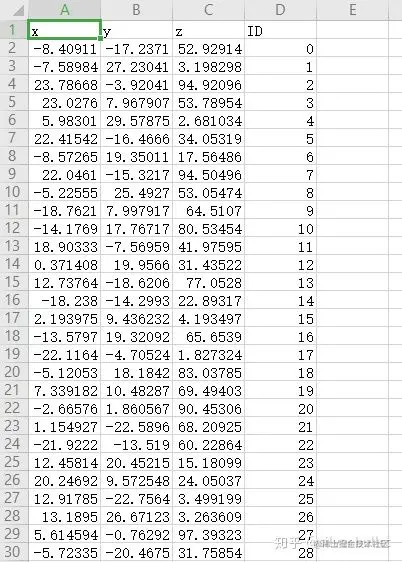

csv 文件如下

然后再次进入 物体 模式，再次框选碎片的物体，按 Alt + G 把位置复原在坐标原点。

再把这些物体合并，变成一个物体，就可以导出了。

二、 UE4 的部分

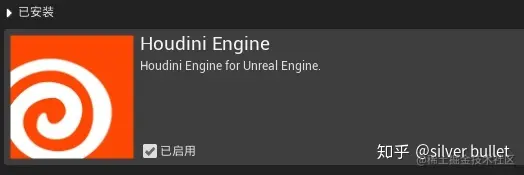

我们要处理 csv 文件，请先打开自带的 Houdini Niagara 插件

然后把 Blender 导出的 csv 文件，修改后缀为 .hcsv 再导入，这样可以伪装成 Houdini 生成的 csv 文件。

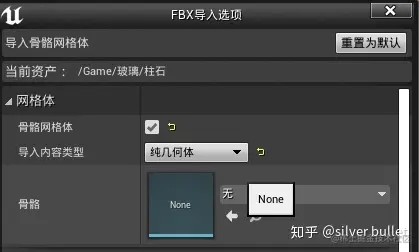

导入上面生成的 fbx 文件时把它导入为 骨骼网格体，因为在 Niagara 的 API 上骨骼网格体可以读取到更多信息。

创建如下一个模块来还原碎片的位置。

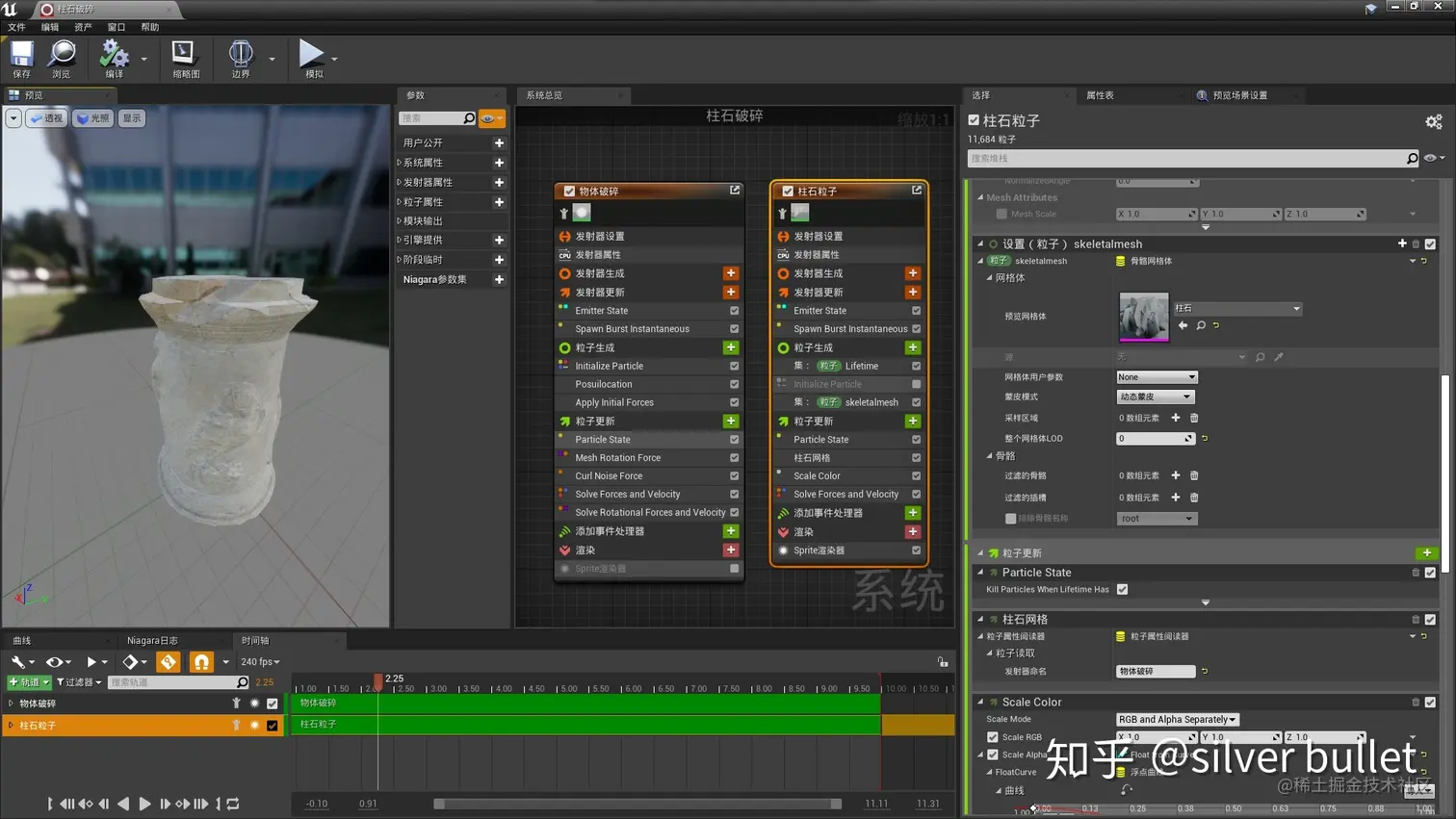

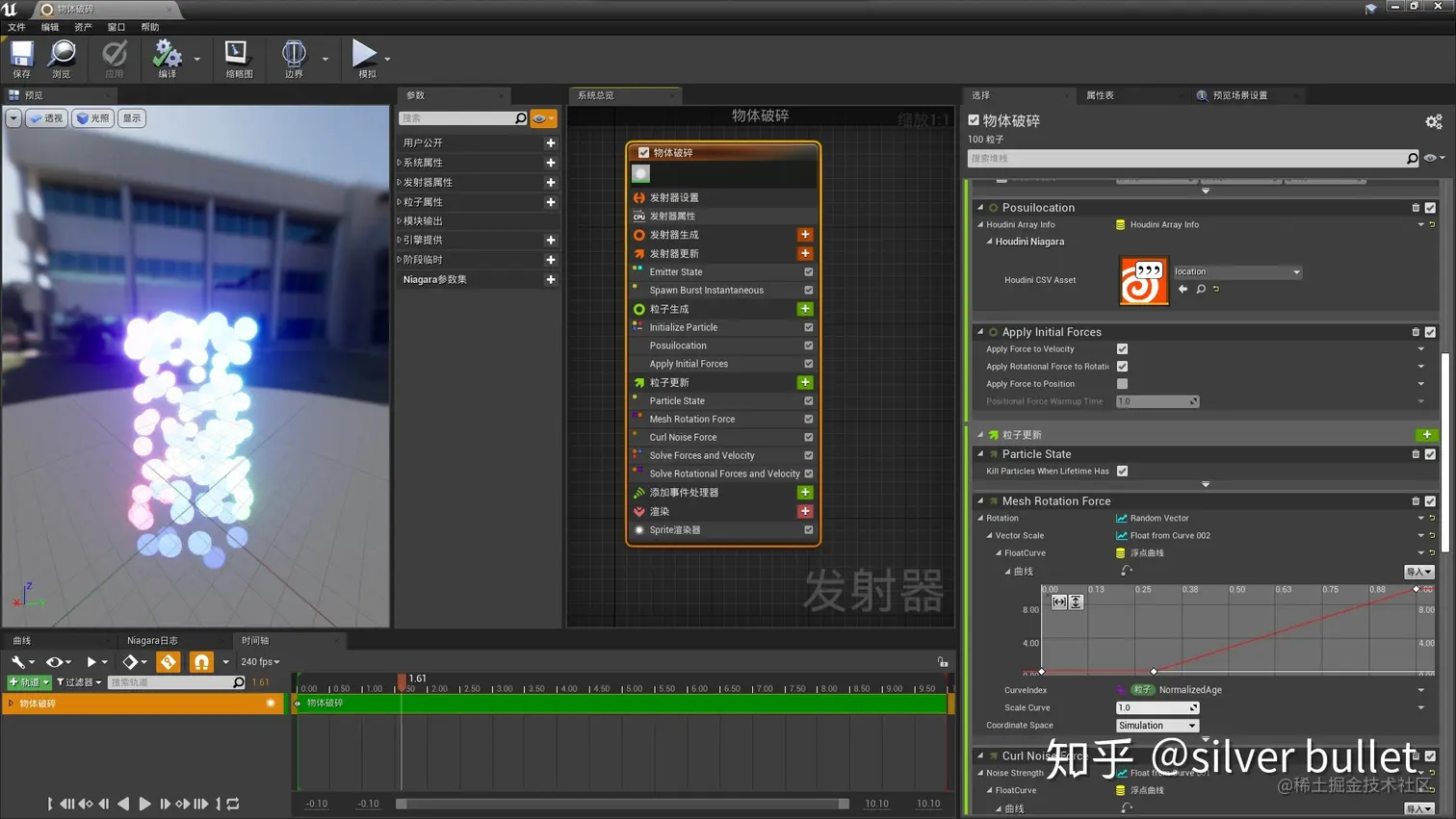

创建一个发射器，把导入的 hcsv 文件给模块输入，就可以还原碎片的位置了。

接下来需要渲染碎块，我是直接从以前的网格破碎里面魔改的，大家可以先看看之前的文章《UE4 niagara教程--网格破碎》再继续。

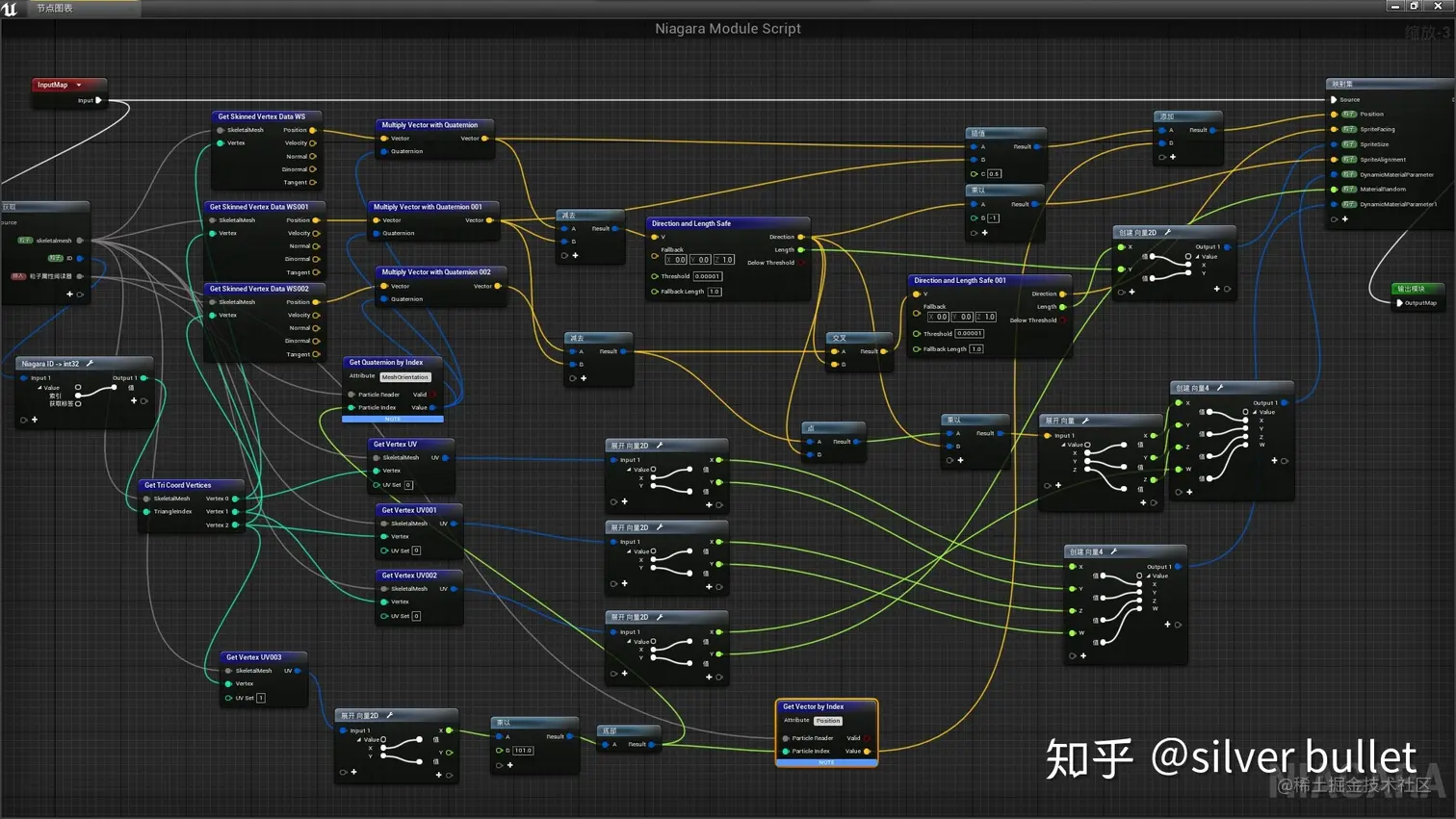

还原网格的模块主要有 两块修改，增加了粒子属性阅读器，从上面一个发射器读取位置和旋转，ID 根据之前在 Blender 处理的 UV 来运算，因为碎片在 Blender 导出前就归位到原点了，所以位置加上 csv 读取的数据就能还原位置，而旋转加在三角面读取的三个点的 position 上面，所以都是以原点为基点来进行旋转。

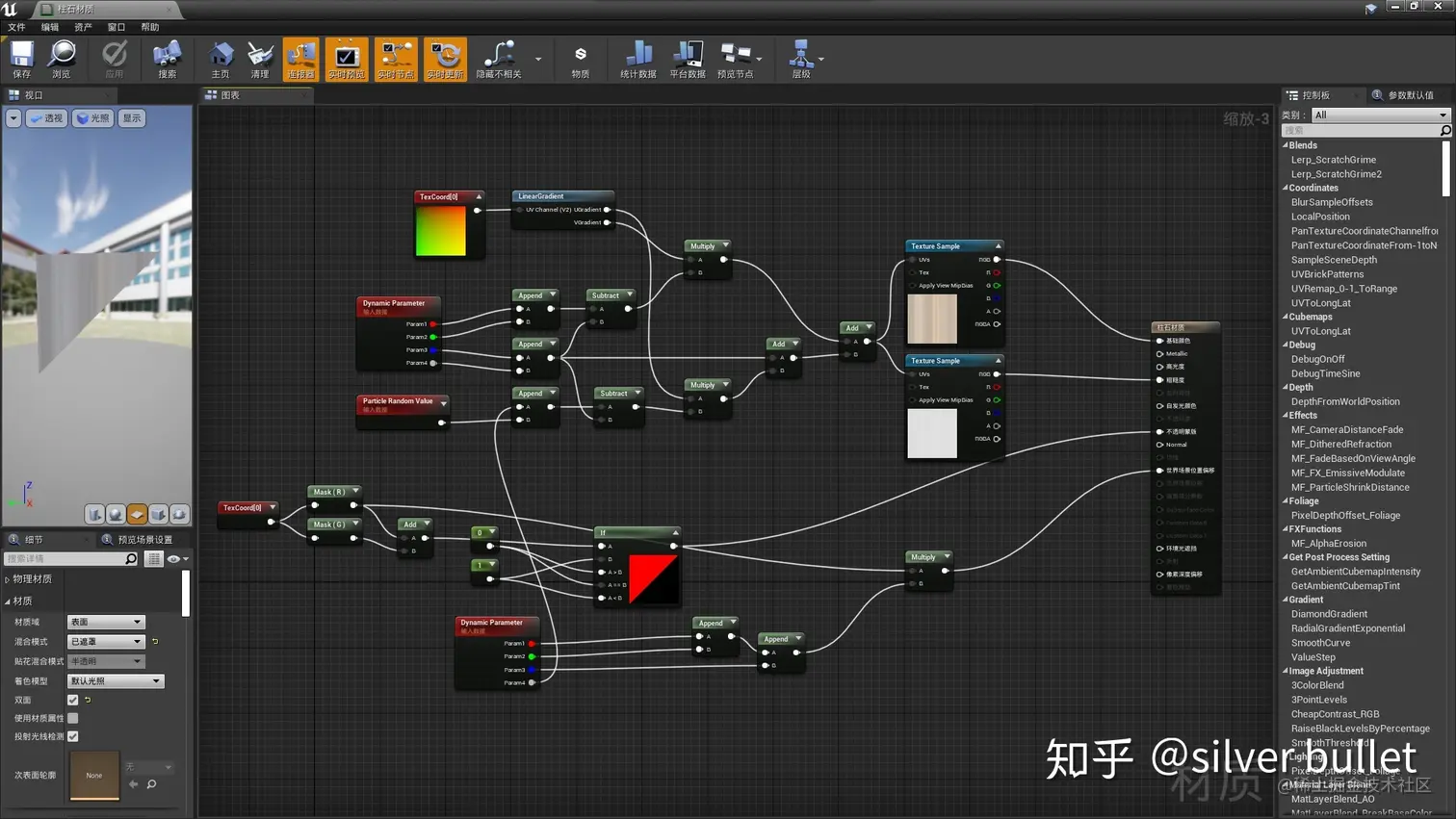

材质的话没啥变化，还原的效果如下图，第一个发射器不用渲染，只用来处理碎片的位置旋转运算。接下来只有第一个发射器的事了，无论怎么运动，碎片都有正确的运动和旋转。

增加一些力场，做一些简单的效果，最终效果如下图。
