activiti入门
-
pom.xml文件
<!-- activiti --> <dependency> <groupId>org.activiti</groupId> <artifactId>activiti-engine</artifactId> <version>5.18.0</version> </dependency> <dependency> <groupId>org.activiti</groupId> <artifactId>activiti-spring</artifactId> <version>5.18.0</version> </dependency> <!-- activiti结束 --> -
安装activiti插件 CSDN教程
-

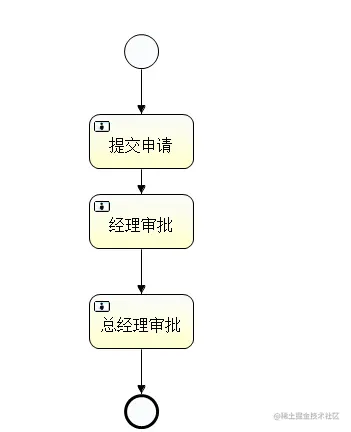

创建bpm图
1.开始点 2.结束点 3.任务 4.执行人 5.流程id,流程名
-
部署流程
public class Test { // getDefaultProcessEngine会读取activiti.cfg.xml ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); /** * 部署流程 */ @org.junit.Test public void deploy() { //读取资源文件部署 Deployment deploy = processEngine.getRepositoryService().createDeployment() .addClasspathResource("bpmn/helloWorld.bpmn").addClasspathResource("bpmn/helloWorld.png").deploy(); // act_re_deployment部署对象表 // act_re_procdef 流程定义表 // act_ge_bytearray 资源文件表 System.out.println(deploy.getId()); System.out.println(deploy.getName()); } } -
启动流程
/** * 启动流程实例 */ @org.junit.Test public void run() { // key值对应bpmn中流程的id 默认按最新版本启动 ProcessInstance pi = processEngine.getRuntimeService().startProcessInstanceByKey("helloWorld"); // 流程实例id System.out.println(pi.getId()); // 流程定义id System.out.println(pi.getProcessDefinitionId()); } -
查询任务
/** * 查询任务 */ @org.junit.Test public void task() { // 通过执行人进行查询 List<Task> list = processEngine.getTaskService().createTaskQuery().taskAssignee("李四").list(); for (Task task : list) { // 任务id System.out.println(task.getId()); // 任务名 System.out.println(task.getName()); // 任务创建时间 System.out.println(task.getCreateTime()); // 流程实例id System.out.println(task.getProcessInstanceId()); // 流程定义id System.out.println(task.getProcessDefinitionId()); } } -
完成任务
/** * 完成任务 */ @org.junit.Test public void complete() { // 查询李四的所有任务 List<Task> list = processEngine.getTaskService().createTaskQuery().taskAssignee("李四").list(); for (Task task : list) { System.out.println(task.getId()); // 通过任务id进行完成 processEngine.getTaskService().complete(task.getId()); } } -
查询所有部署
/** * 查询所有部署 */ @org.junit.Test public void findDeploy() { List<Deployment> deploymentList = processEngine.getRepositoryService().createDeploymentQuery().list(); for (Deployment deployment : deploymentList) { System.out.println(deployment.getId()); System.out.println(deployment.getName()); } } -
删除流程定义
/** * 删除部署 */ @org.junit.Test public void deleteDeploy() { String deployString = "20001"; // 部署表,流程定义表,资源表内容删除 // 普通删除:如果本流程定义正在运行会抛出异常 // 多级删除: 删除与本流程定义所关联的所有信息 processEngine.getRepositoryService().deleteDeployment(deployString); System.out.println("删除部署成功"); } -
获得部署资源文件
/** * 获得部署的资源文件 * * @throws IOException */ @org.junit.Test public void getResources() throws IOException { // 部署对象id String id = "7501"; // 查询出当前部署的所有资源文件png+bpm List<String> deploymentResourceNames = processEngine.getRepositoryService().getDeploymentResourceNames(id); String png = null; for (String name : deploymentResourceNames) { // 获得png文件名 if (name.indexOf(".png") >= 0) { png = name; } } System.out.println(png); // 获得当前文件流 InputStream resourceAsStream = processEngine.getRepositoryService().getResourceAsStream(id, png); File file = new File("d:/" + png); FileUtils.copyToFile(resourceAsStream, file); } -
获得最新版本的流程定义
/** * 查询最新坂本流程定义 */ @org.junit.Test public void queryLatestVersion() { // 查询流程定义按版本排序 List<ProcessDefinition> list = processEngine.getRepositoryService() .createProcessDefinitionQuery().orderByProcessDefinitionVersion().asc().list(); // 创建一个map用于存放最新版本的流程定义 Map<String, ProcessDefinition> map = new HashMap<String, ProcessDefinition>(); // 遍历流程定义集合 for (ProcessDefinition processDefinition : list) { map.put(processDefinition.getKey(), processDefinition); } // 遍历最新版本流程定义获得信息 for (ProcessDefinition processDefinition : map.values()) { System.out.println("id:" + processDefinition.getId()); System.out.println("name:" + processDefinition.getName()); System.out.println("key:" + processDefinition.getKey()); System.out.println("version:" + processDefinition.getVersion()); } } -
查询流程状态
/** * 查询流程状态 */ @org.junit.Test public void processState() { // 流程实例 String pid = "47501"; // 通过流程实例id进行查询返回唯一结果 ProcessInstance singleResult = processEngine.getRuntimeService().createProcessInstanceQuery() .processInstanceId(pid).singleResult(); // 判断结果不为空 if (singleResult != null) { System.out.println("未完成"); System.out.println(singleResult.getActivityId()); } else { System.out.println("流程结束"); } } -
查询历史任务
/** * 查询历史任务 */ @org.junit.Test public void getHistoryTasks() { // 历史任务办理人 String assignee = "张三"; // 通过历史任务办理人进行查询 List<HistoricTaskInstance> list = processEngine.getHistoryService() .createHistoricTaskInstanceQuery().taskAssignee(assignee).list(); // 遍历历史任务 for (HistoricTaskInstance historicTaskInstance : list) { // 任务id System.out.println(historicTaskInstance.getId()); // 任务办理人 System.out.println(historicTaskInstance.getAssignee()); // 任务名 System.out.println(historicTaskInstance.getName()); // 任务流程实例 System.out.println(historicTaskInstance.getProcessInstanceId()); } } -
查询历史流程定义
/** * 查询历史流程实例 */ @org.junit.Test public void historyProcessInstance() { // 通过流程定义key进行查询 List<HistoricProcessInstance> list = processEngine.getHistoryService() .createHistoricProcessInstanceQuery().processDefinitionKey("helloWorld").list(); // 遍历结果集 for (HistoricProcessInstance historicProcessInstance : list) { System.out.println(historicProcessInstance.getId()); // 启动时间 System.out.println(historicProcessInstance.getStartTime()); // 结束时间 System.out.println(historicProcessInstance.getEndTime()); // 持续时间 System.out.println(historicProcessInstance.getDurationInMillis()); System.out.println(historicProcessInstance.getName()); System.out.println(historicProcessInstance.getProcessDefinitionKey()); } } -
设置与获取流程变量
/** * 设置获取流程变量 */ @org.junit.Test public void setGetVariables() { String pi = "47501"; String person = "李四"; TaskService taskService = processEngine.getTaskService(); Task task = taskService.createTaskQuery().processInstanceId(pi).taskAssignee(person).singleResult(); String taskId = task.getId(); // 设置流程变量 taskService.setVariable(taskId, "审核意见", "同意"); taskService.setVariable(taskId, "备注", "路上注意安全"); /** * setVariable和setVariableLocal的区别 * setVariable:流程变量名称相同的时候，后一次的值替换前一次的值,而且可以看到TASK_ID的字段不会存放任务ID的值 * setVariableLocal:一个流程中存在2个活动节点,流程变量的名称相同，后一次的版本的值也不会替换前一次版本的值 * 使用setVariableLocal说明流程变量绑定了当前的任务，当流程继续执行时，下个任务获取不到这个流程变量 */ // 变量存在javaBean前提要让javaBean实现序列化 LeaveInfo leaveInfo = new LeaveInfo(); leaveInfo.setId("1"); leaveInfo.setLeaveMsg("test"); taskService.setVariable(taskId, "javaBean", leaveInfo); // 获取流程变量 String shyj = (String) taskService.getVariable(taskId, "审核意见"); String bz = (String) taskService.getVariable(taskId, "备注"); System.out.println(shyj); System.out.println(bz); // 同时要求流程变量对象的属性不能发生发生变化，否则抛出异常 LeaveInfo javaBean = (LeaveInfo) taskService.getVariable(taskId, "javaBean"); System.out.println(javaBean.getId()); System.out.println(javaBean.getLeaveMsg()); }- RuntimeService对象可以设置流程变量和获取流程变量
- TaskService对象可以设置流程变量和获取流程变量
- 流程实例启动的时候可以设置流程变量
- 任务办理完成的时候可以设置流程变量
- 流程变量可以通过名称/值的形式设置单个流程变量
- 流程变量可以通过名称/值的形式设置单个流程变量
- Map集合的key表示流程变量的名称
- Map集合的value表示流程变量的值
-
查询历史流程变量
/** * 查询历史流程变量 */ @org.junit.Test public void historyVariable() { HistoricVariableInstance variable = processEngine.getHistoryService().createHistoricVariableInstanceQuery().variableName("审核意见") .processInstanceId("47501").singleResult(); // 流程变量名 System.out.println(variable.getVariableName()); // 流程变量的值 System.out.println(variable.getValue()); }

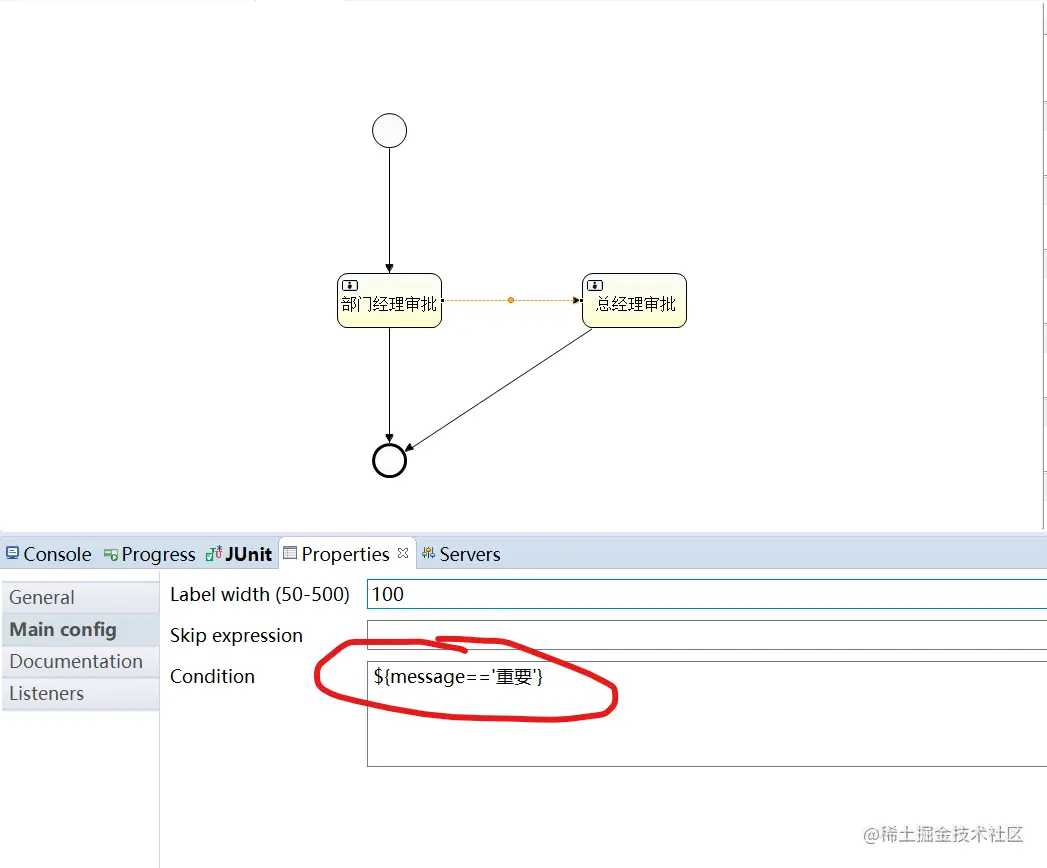

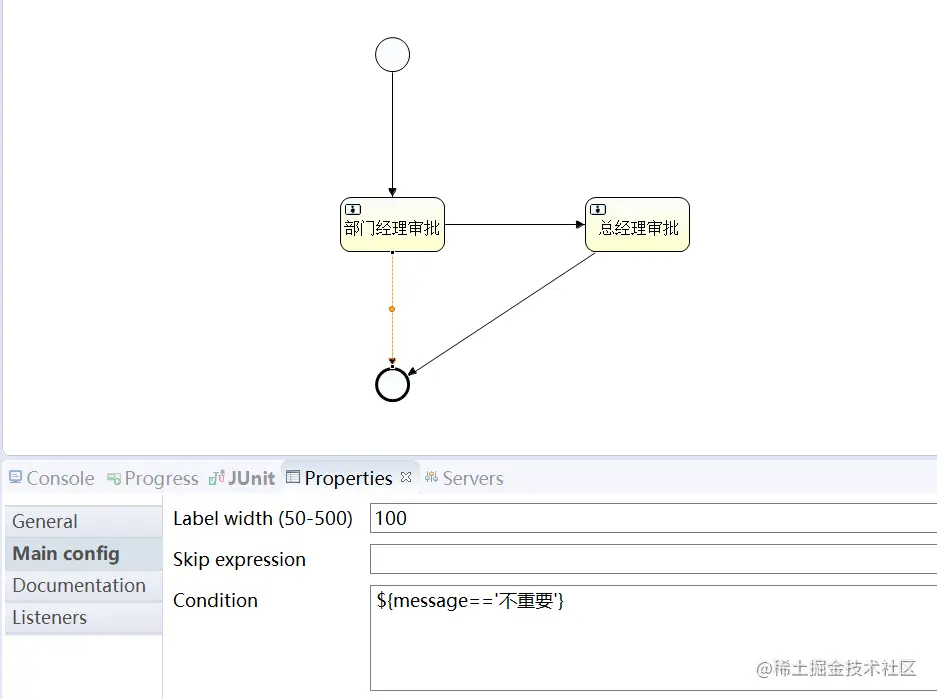

17.根据流程变量走不同的流程
1. 流程图
2. 代码:
```java
package com.cjrj.bootactividemo;
import java.util.HashMap;
import java.util.Map;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;
/**
*
* 审核附加流程变量
*
* @author Jamin
*
*/
public class Test2 {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
@Test
public void test() {
// 部署
Deployment deploy = processEngine.getRepositoryService().createDeployment()
.addClasspathResource("bpm/test.bpmn").addClasspathResource("bpm/test.png").name("test")
.deploy();
// 启动
ProcessInstance pi = processEngine.getRuntimeService().startProcessInstanceByKey("myProcess");
Task task = processEngine.getTaskService().createTaskQuery().taskAssignee("张三")
.processInstanceId(pi.getId()).singleResult();
// 审批附加流程变量
Map<String, Object> map = new HashMap<String, Object>();
map.put("message", "重要");
processEngine.getTaskService().complete(task.getId(), map);
// 查询李四的任务
Task task1 = processEngine.getTaskService().createTaskQuery().taskAssignee("李四")
.processInstanceId(pi.getId()).singleResult();
// 如果message是重要task1不为空,如果message是不重要的task为空
if (task1 != null) {
System.out.println(task1.getName());
} else {
System.out.println("结束");
}
}
}
```

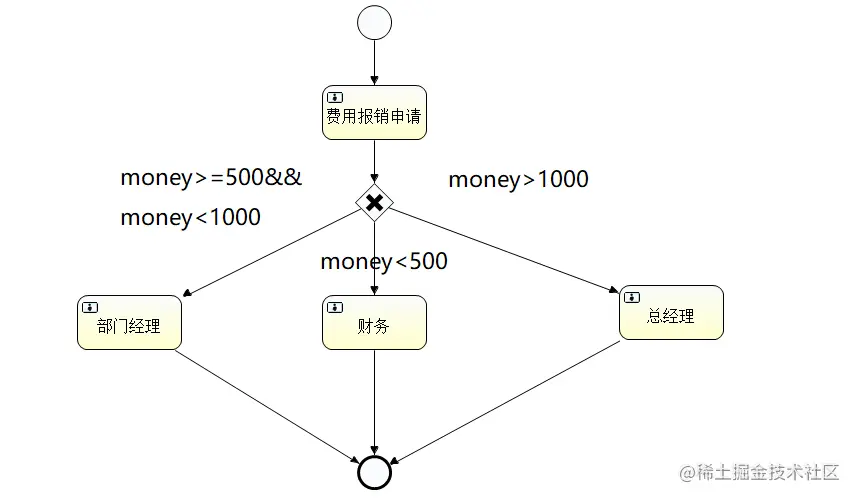

18. 排他网关
- 代码:
```java
package com.cjrj.bootactividemo;
import java.util.HashMap;
import java.util.Map;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
/**
* 排他网关
*
* @author Jamin
*
*/
public class Test3 {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
@org.junit.Test
public void test() {
// 部署
Deployment deployment = processEngine.getRepositoryService().createDeployment()
.addClasspathResource("reimburse/MyProcess.bpmn")
.addClasspathResource("reimburse/MyProcess.png").deploy();
// 启动
ProcessInstance processInstance =
processEngine.getRuntimeService().startProcessInstanceByKey("reimburse");
// 查询任务
Task task = processEngine.getTaskService().createTaskQuery().taskAssignee("张三")
.processInstanceId(processInstance.getId()).singleResult();
System.out.println("------------------------------------------------");
System.out.println(task.getId());
System.out.println("-------------------------------------------------");
// 完成任务,附带流程定义
Map<String, Object> map = new HashMap<String, Object>();
map.put("money", 10000);
processEngine.getTaskService().complete(task.getId(), map);
// 李四的任务
Task lisi = processEngine.getTaskService().createTaskQuery().taskAssignee("李四")
.processInstanceId(processInstance.getId()).singleResult();
Task wangwu = processEngine.getTaskService().createTaskQuery().taskAssignee("王五")
.processInstanceId(processInstance.getId()).singleResult();
Task zhaoliu = processEngine.getTaskService().createTaskQuery().taskAssignee("赵六")
.processInstanceId(processInstance.getId()).singleResult();
if (lisi == null) {
System.out.println("李四没有任务");
}
if (wangwu == null) {
System.out.println("王五没有任务");
}
if (zhaoliu == null) {
System.out.println("赵六没有任务");
}
}
}
```

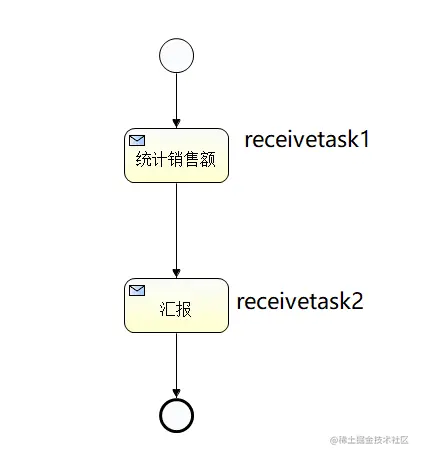

19. 接收任务
- 代码:
```java
package com.cjrj.bootactividemo;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.Execution;
import org.activiti.engine.runtime.ProcessInstance;
/**
* 接受任务(启动流程实例 执行查询执行对象 查询不到第一个)
*
* @author Jamin
* @date 2019年7月16日 下午8:08:15
*
*/
public class Task5 {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
@org.junit.Test
public void test() {
// 部署
Deployment deploy = processEngine.getRepositoryService().createDeployment()
.addClasspathResource("message/message.bpmn").addClasspathResource("message/message.png")
.deploy();
// 启动
ProcessInstance processInstance =
processEngine.getRuntimeService().startProcessInstanceByKey("message");
System.out.println(processInstance.getId());
// 查询执行对象
Execution execution = processEngine.getRuntimeService().createExecutionQuery()
.processInstanceId(processInstance.getId()).activityId("receivetask1").singleResult();
System.out.println("当前执行对象");
System.out.println(execution.getActivityId());
System.out.println("end当前执行对象");
processEngine.getRuntimeService().signal(execution.getId());
ProcessInstance pi = processEngine.getRuntimeService().createProcessInstanceQuery()
.processInstanceId(processInstance.getId()).singleResult();
System.out.println("查询实例是否结束");
System.out.println(pi);
// 查询执行对象
Execution execution2 = processEngine.getRuntimeService().createExecutionQuery()
.processInstanceId(processInstance.getId()).activityId("receivetask2").singleResult();
System.out.println("当前执行对象");
System.out.println(execution2.getActivityId());
System.out.println("end当前执行对象");
processEngine.getRuntimeService().signal(execution2.getId());
ProcessInstance pi2 = processEngine.getRuntimeService().createProcessInstanceQuery()
.processInstanceId(processInstance.getId()).singleResult();
System.out.println("查询实例是否结束");
System.out.println(pi2);
}
}
```
20.个人任务
1.直接指定办理人

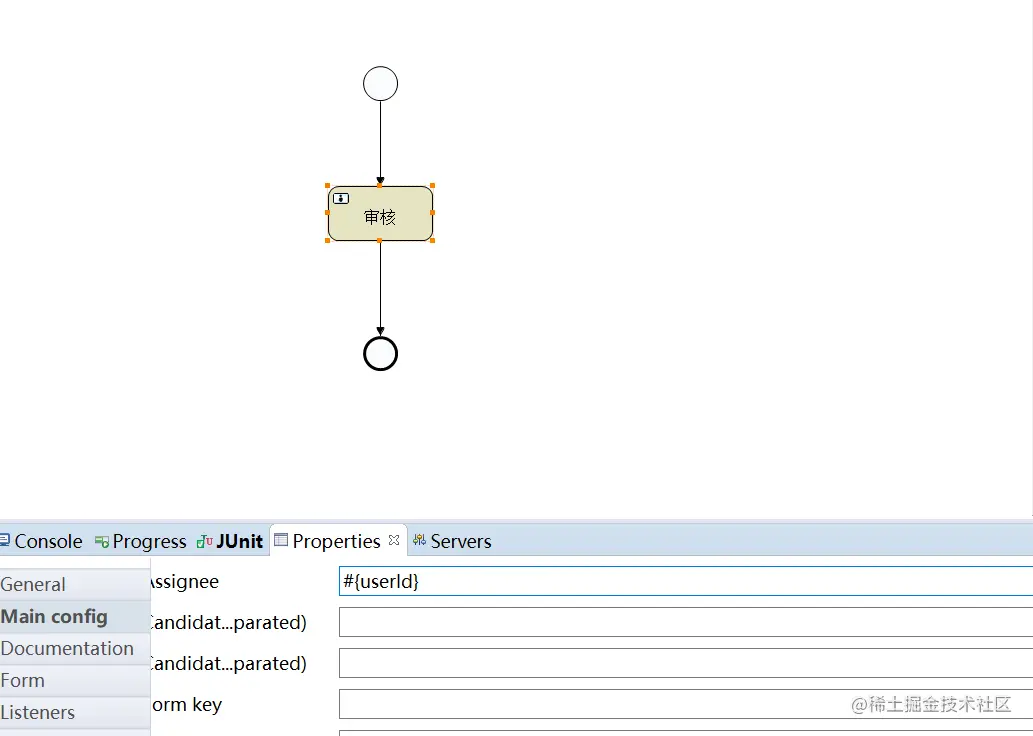

2.通过流程变量指定办理人
- bpmn图
- 代码
```java
/**
* 通过流程变量指定办理人
*
* @author Jamin
* @date 2019年7月17日下午4:18:30
* @return void
*/
@org.junit.Test
public void test() {
// 部署
Deployment deploy = repositoryService.createDeployment()
.addClasspathResource("personVariables/personVariables.bpmn")
.addClasspathResource("personVariables/personVariables.png").deploy();
// 启动并设定流程变量,指定组办理人
HashMap<String, Object> map = new HashMap<String, Object>();
map.put("userId", "张三");
ProcessInstance processInstance =
runtimeService.startProcessInstanceByKey("personVariables", map);
System.out.println("流程实例:" + processInstance.getId());
// 查询个人任务
List<Task> list = taskService.createTaskQuery().taskAssignee("张三").list();
for (Task task : list) {
System.out.println(task.getId());
System.out.println(task.getName());
System.out.println(task.getExecutionId());
System.out.println(task.getAssignee());
}
}
```
3. 通过类指定办理人
1. 创建一个实现了TaskListener的类
```java
package com.cjrj.bootactividemo;
import org.activiti.engine.delegate.DelegateTask;
import org.activiti.engine.delegate.TaskListener;
/**
* 实现TaskListener接口完成指定办理人
*
* @author Jamin
* @date 2019年7月17日 下午4:23:30
*
*/
public class TaskListenerImpl implements TaskListener {
@Override
public void notify(DelegateTask delegateTask) {
// 指定办理人
String person = "张三";
// 设置办理人
delegateTask.setAssignee(person);
}
}
```

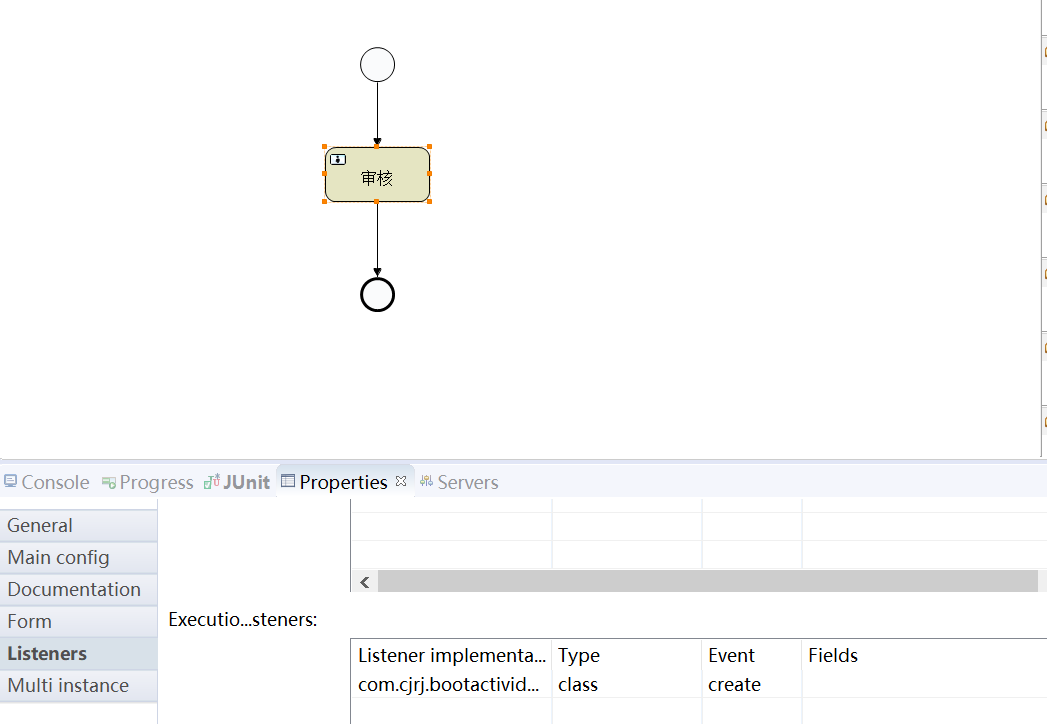

2. bpmn图绑定监听
3. 测试代码
```java
/**
* 通过类指定办理人
*
* @author Jamin
* @date 2019年7月17日下午4:20:31
* @return void
*/
@org.junit.Test
public void test2() {
TaskListenerImpl taskListenerImpl = new TaskListenerImpl();
// 部署
Deployment deploy = repositoryService.createDeployment()
.addClasspathResource("personVariables/personClass.bpmn")
.addClasspathResource("personVariables/personClass.png").deploy();
// 启动并设定流程变量,指定组办理人
HashMap<String, Object> map = new HashMap<String, Object>();
map.put("userId", "张三");
ProcessInstance processInstance =
runtimeService.startProcessInstanceByKey("personVariables", map);
System.out.println("流程实例:" + processInstance.getId());
// 查询个人任务
Task task = taskService.createTaskQuery().taskAssignee("张三")
.processInstanceId(processInstance.getId()).singleResult();
System.out.println("张三任务:" + task.getName());
// 转交任务
taskService.setAssignee(task.getId(), "李四");
Task task1 = taskService.createTaskQuery().taskAssignee("李四")
.processInstanceId(processInstance.getId()).singleResult();
System.out.println("李四的任务:" + task1.getName());
}
```

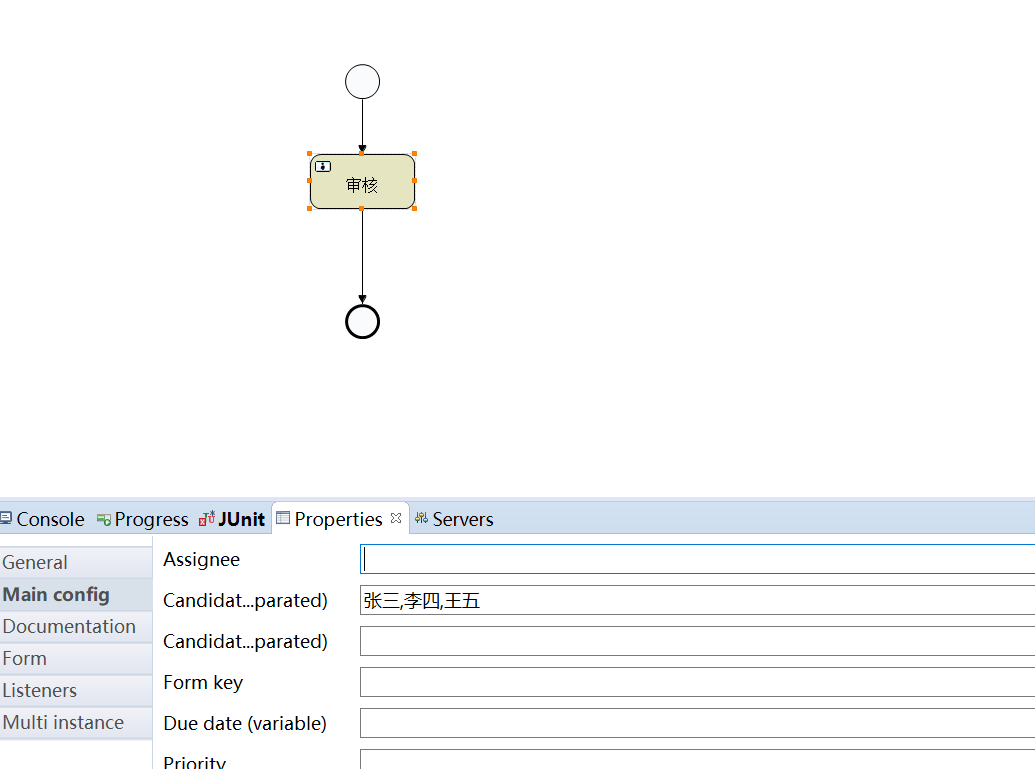

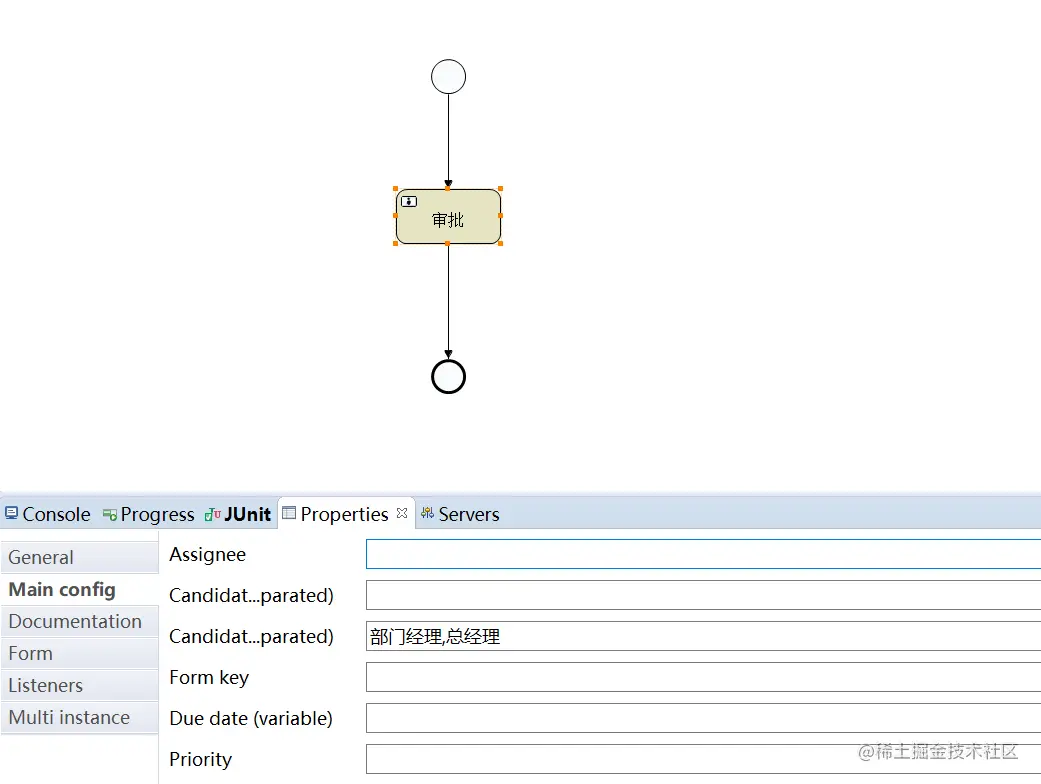

21. 组任务 1. 直接指定
2. 使用流程变量
3. 使用类
-
- 代码
```java
package com.cjrj.bootactividemo;
import java.util.List;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.history.HistoricIdentityLink;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.IdentityLink;
import org.activiti.engine.task.Task;
/**
* 组任务
*
* @author Jamin
* @date 2019年7月17日 下午5:12:21
*
*/
public class Test7 {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();
TaskService taskService = processEngine.getTaskService();
/**
* 直接指定
*
* @author Jamin
* @date 2019年7月17日下午5:13:02
* @return void
*/
@org.junit.Test
public void test() {
// 第一种
/*
* // 部署 repositoryService.createDeployment().addClasspathResource("group/first.bpmn")
* .addClasspathResource("group/first.png").deploy(); // 启动 ProcessInstance processInstance =
* runtimeService.startProcessInstanceByKey("first"); System.out.println("流程实例id:" +
* processInstance.getId());
*/
// 第二种
/*
* Deployment deploy =
* repositoryService.createDeployment().addClasspathResource("group/second.bpmn")
* .addClasspathResource("group/second.png").deploy(); HashMap<String, Object> map = new
* HashMap<String, Object>(); map.put("userId", "张三,李四,王五"); ProcessInstance processInstance =
* runtimeService.startProcessInstanceByKey("second", map);
*/
// 第三种
Deployment deploy = repositoryService.createDeployment()
.addClasspathResource("group/third.bpmn").addClasspathResource("group/third.png").deploy();
ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("third");
System.out.println("流程实例id" + processInstance.getId());
// 查询组任务
List<Task> list = taskService.createTaskQuery().processInstanceId(processInstance.getId())
.taskCandidateUser("张三").list();
System.out.println("组任务:" + list);
String taskId = null;
for (Task task : list) {
System.out.println(task.getName());
System.out.println(task.getAssignee());
System.out.println(task.getId());
taskId = task.getId();
}
// 查询组成员
List<IdentityLink> identityLinksForTask = taskService.getIdentityLinksForTask(taskId);
for (IdentityLink identityLink : identityLinksForTask) {
System.out.println(identityLink.getGroupId());
System.out.println(identityLink.getUserId());
} // 查询历史组成员列表
List<HistoricIdentityLink> historicIdentityLinksForTask =
processEngine.getHistoryService().getHistoricIdentityLinksForTask(taskId);
for (HistoricIdentityLink historicIdentityLink : historicIdentityLinksForTask) {
System.out.println(historicIdentityLink.getUserId());
System.out.println(historicIdentityLink.getGroupId());
}
// 组任务转个人可以是任何人
taskService.claim(taskId, "张11");
Task task = taskService.createTaskQuery().processInstanceId(processInstance.getId())
.taskAssignee("张11").singleResult();
System.out.println("组任务转个人任务名:" + task.getName());
// 个人任务转组(必须任务以前是组任务)
taskService.setAssignee(task.getId(), null);
// 检测是否转组任务成功,
List<Task> list1 = taskService.createTaskQuery().processInstanceId(processInstance.getId())
.taskCandidateUser("张三").list();
String taskId1 = null;
for (Task task1 : list) {
System.out.println("转组任务:" + task1.getName());
System.out.println("转组任务:" + task1.getAssignee());
System.out.println("转组任务:" + task1.getId());
taskId1 = task.getId();
}
// 添加人员
taskService.addCandidateUser(taskId1, "qiqi");
// 查询参与人员
List<IdentityLink> identityLinksForTask2 = taskService.getIdentityLinksForTask(taskId1);
for (IdentityLink identityLink : identityLinksForTask2) {
System.out.println("添加人员后" + identityLink.getUserId());
}
// 删除人员张三
taskService.deleteCandidateUser(taskId1, "张三");
List<IdentityLink> identityLinksForTask3 = taskService.getIdentityLinksForTask(taskId1);
for (IdentityLink identityLink : identityLinksForTask3) {
System.out.println("删除人员后:" + identityLink.getUserId());
}
// 完成任务
taskService.complete(taskId);
}
}
```
22. 分配任务给一个角色
- bpmn图
- 代码:
```java
/**
* 分配任务负责的组
* 可以分配给多个角色
* 三种方式都可
*
* @author Jamin
* @date 2019年7月18日上午8:28:12
* @return void
/
@org.junit.Test
public void four() {
// 部署
Deployment deploy = repositoryService.createDeployment().addClasspathResource("group/four.bpmn")
.addClasspathResource("group/four.png").deploy();
IdentityService identityService = processEngine.getIdentityService();
// 创建组与用户并关联
/
* identityService.saveGroup(new GroupEntity("部门经理")); identityService.saveGroup(new
* GroupEntity("总经理")); identityService.saveUser(new UserEntity("张三"));
* identityService.saveUser(new UserEntity("李四")); identityService.createMembership("张三",
* "部门经理"); identityService.createMembership("李四", "总经理");
/
// 使用流程变量设置角色
/
* HashMap<String, Object> map = new HashMap<String, Object>(); map.put("group", "部门经理,总经理");
*/
// 启动
ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("four");
// 查询个人任务
Task task = taskService.createTaskQuery().processInstanceId(processInstance.getId())
.taskCandidateUser("李四").singleResult();
System.out.println(task.getName());
}
// 查询执行任务的组
List<IdentityLink> identityLinksForTask = taskService.getIdentityLinksForTask(task.getId());
for (IdentityLink identityLink : identityLinksForTask) {
System.out.println(identityLink.getGroupId());
```
- 总结:
- 流程步骤
- bpmn
- 使用bpmn图或zip部署
- 启动流程
- 查询个人任务或组任务
- 实现办理人的三种方式:
- 直接指定
- 使用流程变量,启动时指定
- 使用监听器
- 21点与22点: 21点是指定多人,可以是任意一个人,以人为单位,22点必须创建角色,执行人是角色中的任意一个,以角色为单位,都可以进行任务转让,添加删除
- 流程步骤
