Redis – 压缩列表

压缩列表(ziplist)是列表键和哈希键的底层实现之一。当一个列表键只包含少量列表项，并且每个列表项要么就是小整数值，要么就是长度较短的字符串，那么Redis就会使用压缩列表来做列表键的底层实现。

1. 结构

Redis使用压缩列表的目的是为了节约内存。压缩列表是由一系列特殊编码的连续内存块组成的顺序型数据结构。一个压缩列表可以包含任意多个节点，每个节点可以保存一个字节数组或者一个整数值。

![digraph {

label = "\n 图 7-1    压缩列表的各个组成部分";

node [shape = record];

ziplist [label = " zlbytes | zltail | zllen | entry1 | entry2 | ... | entryN | zlend "];

}](p3-juejin.byteimg.com/tos-cn-i-k3…)

属性	类型	长度	用途
zlbytes	uint32_t	4 字节	记录整个压缩列表占用的内存字节数：在对压缩列表进行内存重分配， 或者计算 zlend 的位置时使用。
zltail	uint32_t	4 字节	记录压缩列表表尾节点距离压缩列表的起始地址有多少字节： 通过这个偏移量，程序无须遍历整个压缩列表就可以确定表尾节点的地址。
zllen	uint16_t	2 字节	记录了压缩列表包含的节点数量： 当这个属性的值小于 UINT16_MAX （65535）时， 这个属性的值就是压缩列表包含节点的数量； 当这个值等于 UINT16_MAX 时， 节点的真实数量需要遍历整个压缩列表才能计算得出。
entryX	列表节点	不定	压缩列表包含的各个节点，节点的长度由节点保存的内容决定。
zlend	uint8_t	1 字节	特殊值 0xFF （十进制 255 ），用于标记压缩列表的末端。

2. 节点

每个压缩列表的节点，保存的是一个字节数组或者一个整数值。

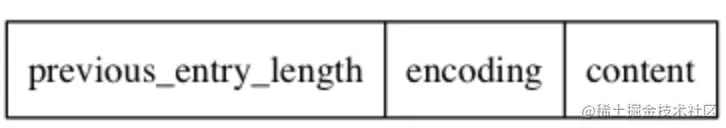

每个节点由三部分组成：previous_entry_length 、encoding 、content 。

2.1. previous_entry_length

记录了前一个节点的长度，以字节为单位。并且它本身的长度可以为1个字节或5个字节

• 如果前一个节点的长度不超过254字节，那么privious_entry_length的长度就为1，前一节点的长度就存在这1个字节中。
• 如果前一个节点的长度超过254字节，那么privious_entry_length的长度就为5，这5个字节的第一个字节被设置为0xFE（十进制的254），然后后面四个字节则保存前一节点的长度。

previous_entry_length属性记录了前一个节点的长度，因此程序可以通过指针运算，根据当前节点的起始地址来计算出前一个节点的起始位置。压缩列表的从表尾向表头遍历操作也是使用这个原理。

2.2. encoding

encoding属性记录了节点的content属性所保存的数据的类型以及长度。

• 1字节、2字节、5字节长，值的最高位为00、01或者10的字节数组编码：表示content保存的是个数组，数组的长度是编码除去最高两位之后的其他位记录。
• 1字节长，并且值最高位以11开头的是整数编码：表示content保存着整数值，整数值的类型和长度由编码出去最高两位后其他位所记录。

举个栗子：

编码	编码长度	content 属性保存的值
00bbbbbb	1 字节	长度小于等于 63 字节的字节数组。
01bbbbbb xxxxxxxx	2 字节	长度小于等于 16383 字节的字节数组。
10______ aaaaaaaa bbbbbbbb cccccccc dddddddd	5 字节	长度小于等于 4294967295 的字节数组。

字节数组编码

编码	编码长度	content 属性保存的值
11000000	1 字节	int16_t 类型的整数。
11010000	1 字节	int32_t 类型的整数。
11100000	1 字节	int64_t 类型的整数。
11110000	1 字节	24 位有符号整数。
11111110	1 字节	8 位有符号整数。
1111xxxx	1 字节	使用这一编码的节点没有相应的 content 属性， 因为编码本身的 xxxx 四个位已经保存了一个介于 0 和 12 之间的值， 所以它无须 content 属性。

整数编码

2.3. content

content属性负责保存节点的值，节点值可以是一个字节数组或者整数，值的类型和长度在encoding记录。

3. 连锁更新

之前有说过，如果前一个节点的长度小于254字节，那么previous_entry_length只需要1字节来记录长度，但是如果前一个节点的长度大于等于254字节了，previous_entry_length就需要5个字节来记录长度了。

此时有这么一个情况，有一个压缩列表，它包含了多个连续的，并且长度介于250-253之间的节点。

此时因为所有节点都小于254字节长度，所以都只用了1字节来保存前一节点的长度。

这个时候，我们将一个长度大于254的新节点，插入到它们前面，那么原先的压缩列表的第一个节点的previous_entry_length就要从1变成5了，这样一扩展导致整个的原第一节点的长度从250-253之间直接变成大于等于254了，所以原先的第二节点也需要扩展，同理，后续的所有节点都需要扩展了。

程序需要不断地对压缩列表执行空间重分配操作，Redis将这种特殊情况下产生的连续多次空间扩展操作称为“连锁更新”。除了添加新节点之外，删除节点也可能会引发连锁更新。

4. API

函数	作用	算法复杂度
ziplistNew	创建一个新的压缩列表。	O(1)
ziplistPush	创建一个包含给定值的新节点， 并将这个新节点添加到压缩列表的表头或者表尾。	平均 O(N) ，最坏 O(N^2) 。
ziplistInsert	将包含给定值的新节点插入到给定节点之后。	平均 O(N) ，最坏 O(N^2) 。
ziplistIndex	返回压缩列表给定索引上的节点。	O(N)
ziplistFind	在压缩列表中查找并返回包含了给定值的节点。	因为节点的值可能是一个字节数组， 所以检查节点值和给定值是否相同的复杂度为 O(N) ， 而查找整个列表的复杂度则为 O(N^2) 。
ziplistNext	返回给定节点的下一个节点。	O(1)
ziplistPrev	返回给定节点的前一个节点。	O(1)
ziplistGet	获取给定节点所保存的值。	O(1)
ziplistDelete	从压缩列表中删除给定的节点。	平均 O(N) ，最坏 O(N^2) 。
ziplistDeleteRange	删除压缩列表在给定索引上的连续多个节点。	平均 O(N) ，最坏 O(N^2) 。
ziplistBlobLen	返回压缩列表目前占用的内存字节数。	O(1)
ziplistLen	返回压缩列表目前包含的节点数量。	节点数量小于 65535 时 O(1) ， 大于 65535 时 O(N) 。
