网络接入

路由发包原理：

  • 同网段：配置网段即可默认添加静态路由。获取对端MAC直接发包


Note: 同网段并不一定都是通过物理设备连接的，也可能是通过上层的虚拟网络定义的同网段。

  • 跨网段：配置网关路由。获取网关MAC地址发包

    路由一定是对称的吗？

    路由是网状的，不一定是对称的

ARP协议

  • 逻辑同网段才能发送ARP

  • ARP请求广播，ARP应答单播

  • 代理ARP

  • 免费ARP

免费 ARP 报文与普通 ARP 请求报文的区别在于报文中的目标 IP 地址。普通 ARP 报文中的目标 IP 地址是其他主机的 IP 地址；而免费 ARP 的请求报文中，目标 IP 地址是自己的 IP 地址。

免费ARP有以下 3 个作用：

  • 该类型报文起到一个宣告作用。它以广播的形式将数据包发送出去，不需要得到回应，只为了告诉其他计算机自己的 IP 地址和 MAC 地址。
  • 可用于检测 IP 地址冲突。当一台主机发送了免费 ARP 请求报文后，如果收到了 ARP 响应报文，则说明网络内已经存在使用该 IP 地址的主机。
  • 可用于更新其他主机的 ARP 缓存表。如果该主机更换了网卡，而其他主机的 ARP 缓存表仍然保留着原来的 MAC 地址。这时，可以发送免费的 ARP 数据包。其他主机收到该数据包后，将更新 ARP 缓存表，将原来的 MAC 地址替换为新的 MAC 地址。

IP协议

  • MAC地址能够代替IP地址吗？

    MAC地址是数据链路层使用的地址，它也能唯一地确定一台主机在网络中的位置。但是它没有一种办法很好地区分不同的网络。

    MAC地址一共有48bit，分为两部分，前24bit是厂商代码，后24bit是厂家自己分配的。假如我们认为MAC地址可以区分不同的网络的话，那只能是使用厂商代码来区分不同的网络，也就是说使用同一个厂商生产的网卡的主机或者网络设备，就是属于同一个网络。举个例子，比如说企业A使用了思科的网络设备，企业B也使用了思科的网络设备，那这两家企业就属于同一个网络了。现实中这种情况是不可能的。

NAT

  • 多个内网客户端访问同一个目标地址+端口，源端口恰好一样，会冲突吗？

    NAPT同时映射IP地址和端口号：来自不同内部地址的数据报的源地址可以映射到同一外部地址，但它们的端口号被转换为该地址的不同端口号，因而仍然能够共享同一地址，也就是“私有地址＋端口号”与“公网IP地址＋端口号”之间的转换。

网络传输

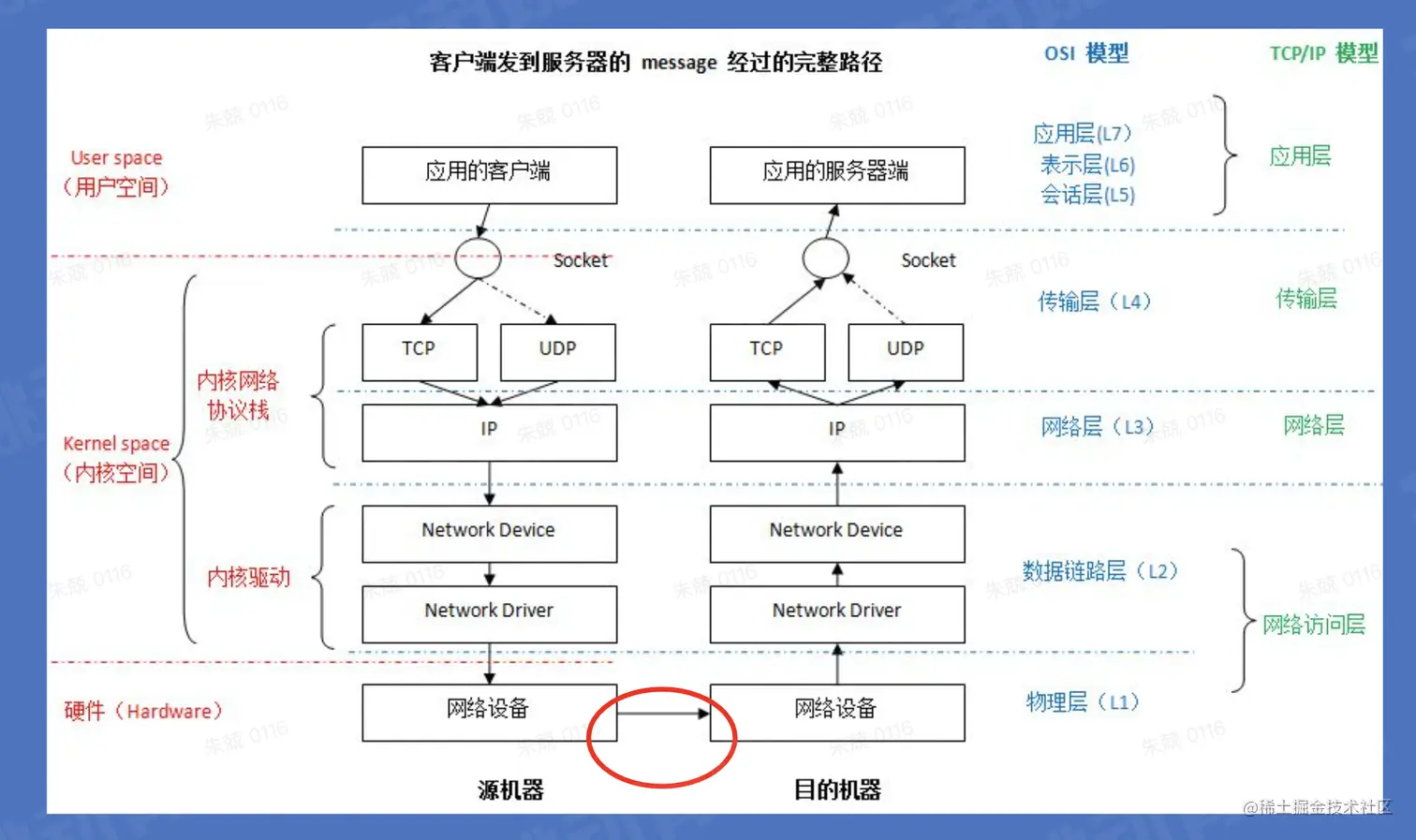

以kernel为例 image.png

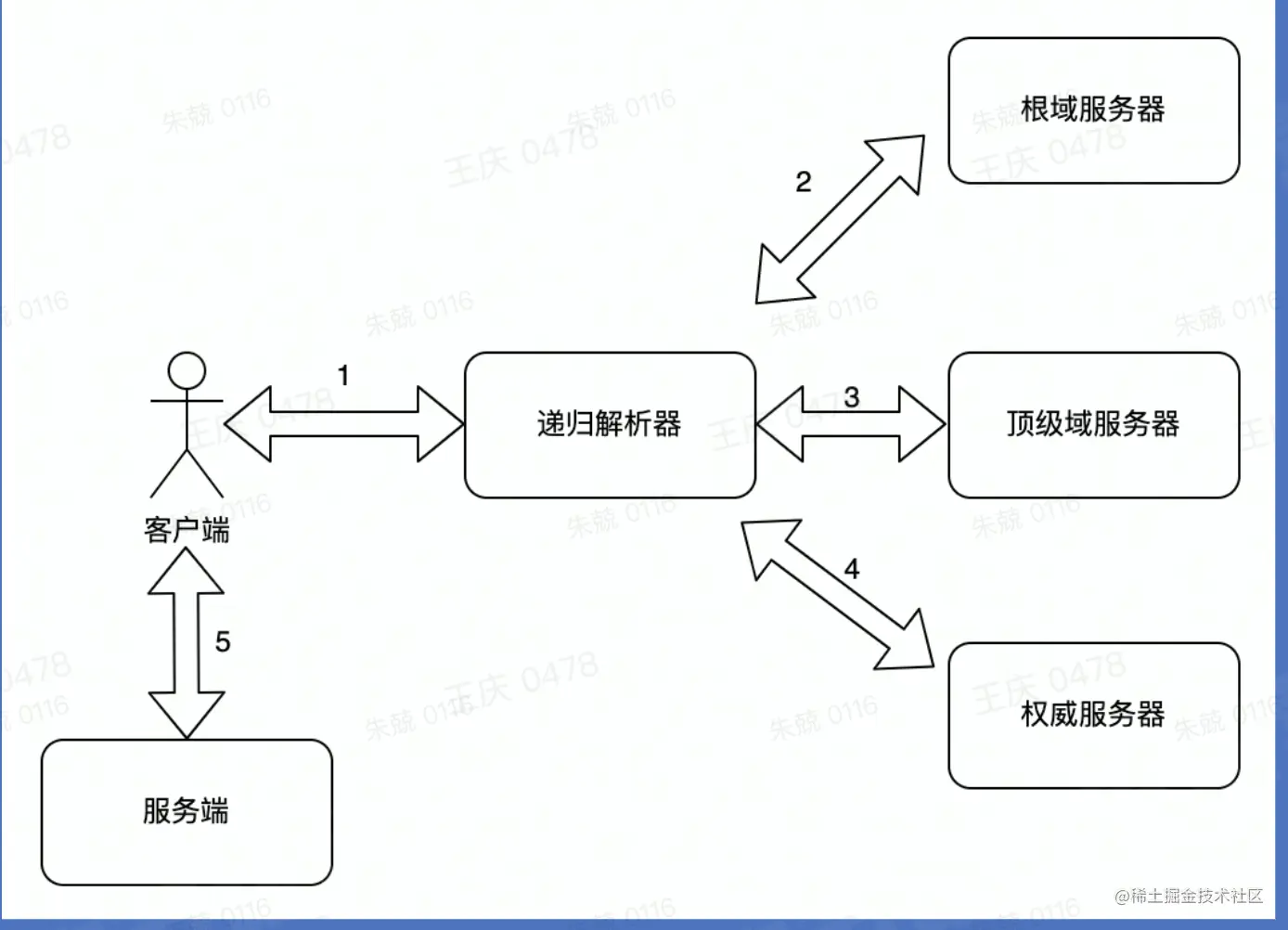

1、 DNS请求 - 域名映射ip

客户端发送递归请求，递归DNS服务器进行迭代请求。


DNS协议通过UDP进行传输。

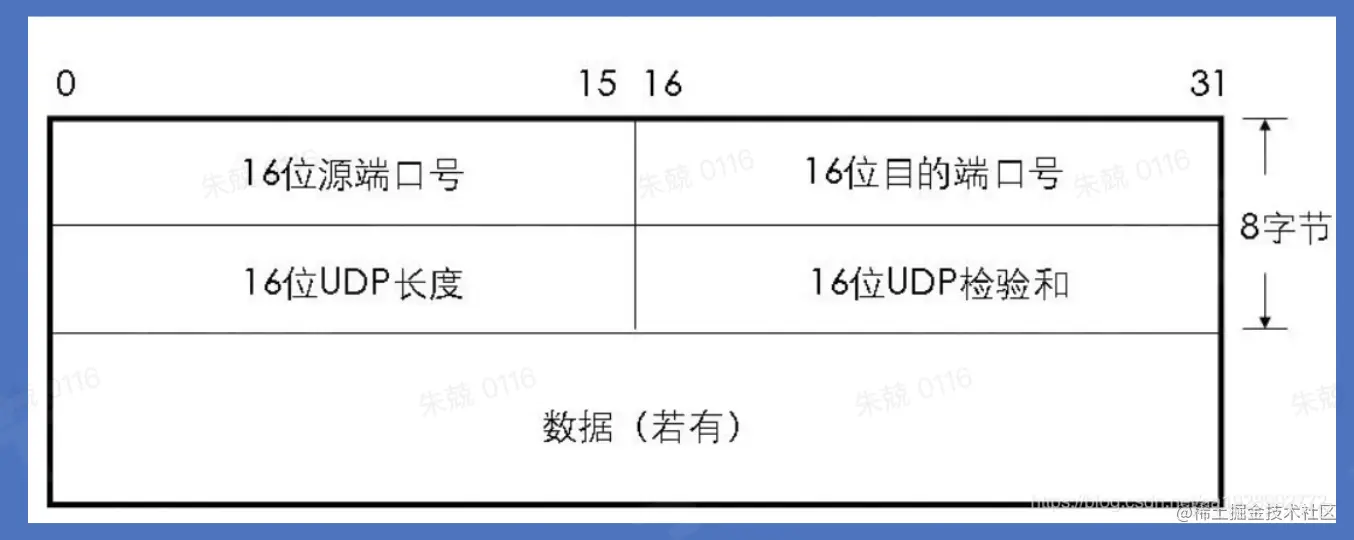

UDP协议结构：


UDP怎么保证协议可靠？

2、TCP连接


拔了网线，TCP连接会断开吗？

针对这个问题，要分场景来讨论：

  • 拔掉网线后，有数据传输；

在客户端拔掉网线后，服务端向客户端发送的数据报文会得不到任何的响应，在等待一定时长后，服务端就会触发超时重传机制，重传未得到响应的数据报文。

如果在服务端重传报文的过程中，客户端刚好把网线插回去了，由于拔掉网线并不会改变客户端的 TCP 连接状态，并且还是处于 ESTABLISHED 状态，所以这时客户端是可以正常接收服务端发来的数据报文的，然后客户端就会回 ACK 响应报文。

此时，客户端和服务端的 TCP 连接依然存在的，就感觉什么事情都没有发生。

但是，如果如果在服务端重传报文的过程中，客户端一直没有将网线插回去，服务端超时重传报文的次数达到一定阈值后，内核就会判定出该 TCP 有问题，然后通过 Socket 接口告诉应用程序该 TCP 连接出问题了，于是服务端的 TCP 连接就会断开。

而等客户端插回网线后，如果客户端向服务端发送了数据，由于服务端已经没有与客户端相同四元祖的 TCP 连接了，因此服务端内核就会回复 RST 报文，客户端收到后就会释放该 TCP 连接。

此时，客户端和服务端的 TCP 连接都已经断开了。

  • 拔掉网线后，没有数据传输；

针对拔掉网线后，没有数据传输的场景，还得看是否开启了 TCP keepalive 机制 （TCP 保活机制）。

如果没有开启 TCP keepalive 机制，在客户端拔掉网线后，并且双方都没有进行数据传输，那么客户端和服务端的 TCP 连接将会一直保持存在。

而如果开启了 TCP keepalive 机制，在客户端拔掉网线后，即使双方都没有进行数据传输，在持续一段时间后，TCP 就会发送探测报文：

  • 如果对端是正常工作的。当 TCP 保活的探测报文发送给对端, 对端会正常响应，这样 TCP 保活时间会被重置，等待下一个 TCP 保活时间的到来。
  • 如果对端主机崩溃，或对端由于其他原因导致报文不可达。当 TCP 保活的探测报文发送给对端后，石沉大海，没有响应，连续几次，达到保活探测次数后，TCP 会报告该 TCP 连接已经死亡。

所以，TCP 保活机制可以在双方没有数据交互的情况，通过探测报文，来确定对方的 TCP 连接是否存活。

TCP keepalive 是 TCP 层（内核态）  实现的，它是给所有基于 TCP 传输协议的程序一个兜底的方案。

实际上，我们应用层可以自己实现一套探测机制，可以在较短的时间内，探测到对方是否存活。

比如，web 服务软件一般都会提供 keepalive_timeout 参数，用来指定 HTTP 长连接的超时时间。如果设置了 HTTP 长连接的超时时间是 60 秒，web 服务软件就会启动一个定时器，如果客户端在完后一个 HTTP 请求后，在 60 秒内都没有再发起新的请求，定时器的时间一到，就会触发回调函数来释放该连接。

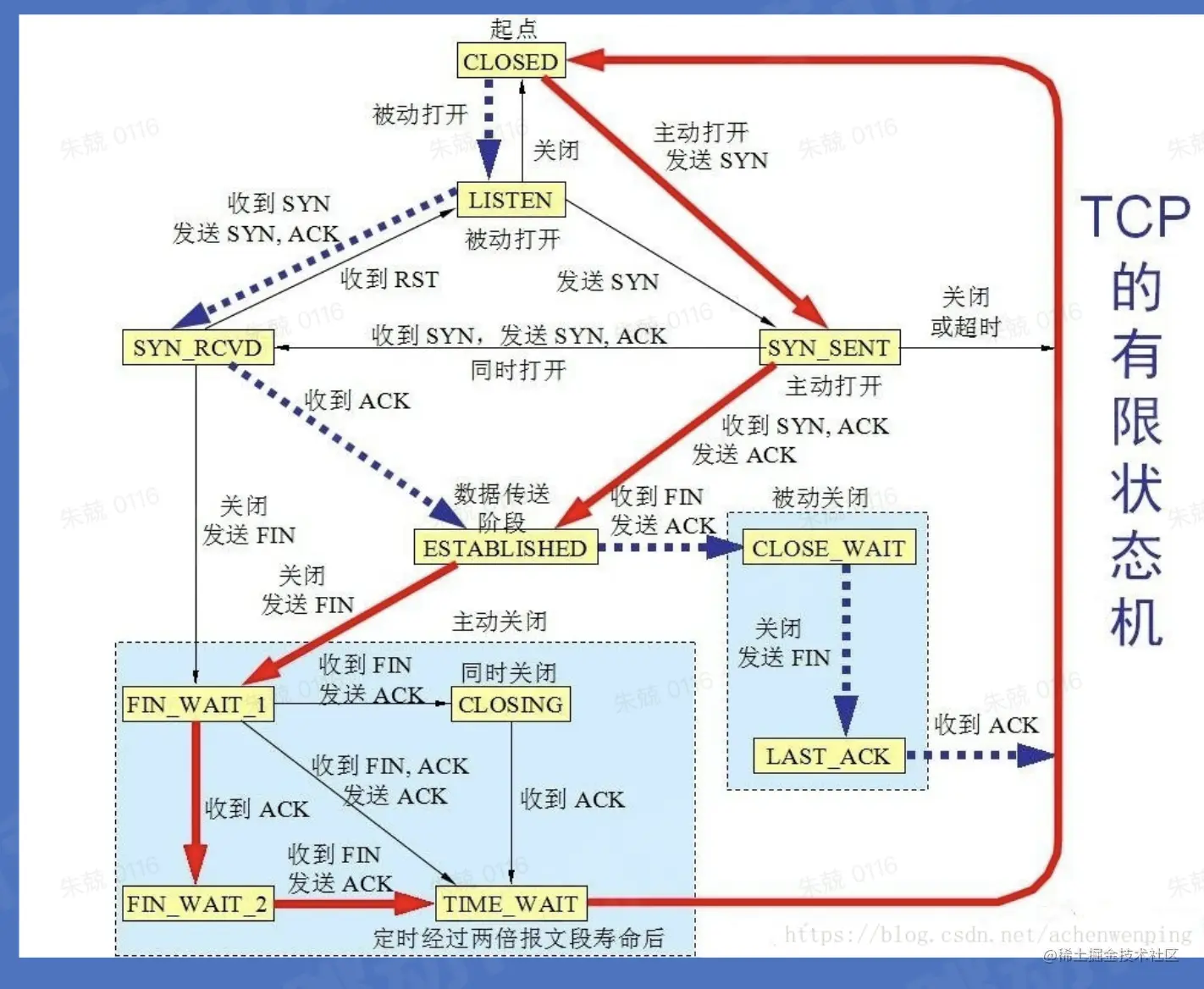

三次握手？

seq number、ack number

Time wait？

TCP丢包怎么办？

滑动窗口、流量控制？

3、HTTP/HTTP 1.1

为什么不直接使用TCP通信？

HTTP依然是TCP，只是多了这个分层能够让用户更清晰/简洁。

HTTP1.1有哪些优化？

- 长连接
- 部分传输
- HOST
- 缓存
4、HTTPS

HTTP + SSL/TLS


网络提速 - 协议优化

HTTP 2.0

多路复用/stream


如果TCP丢包怎么办？

发生队头阻塞，全部重传。

QUIC/HTTP 3.0

网络提速 - 网络路径协议优化

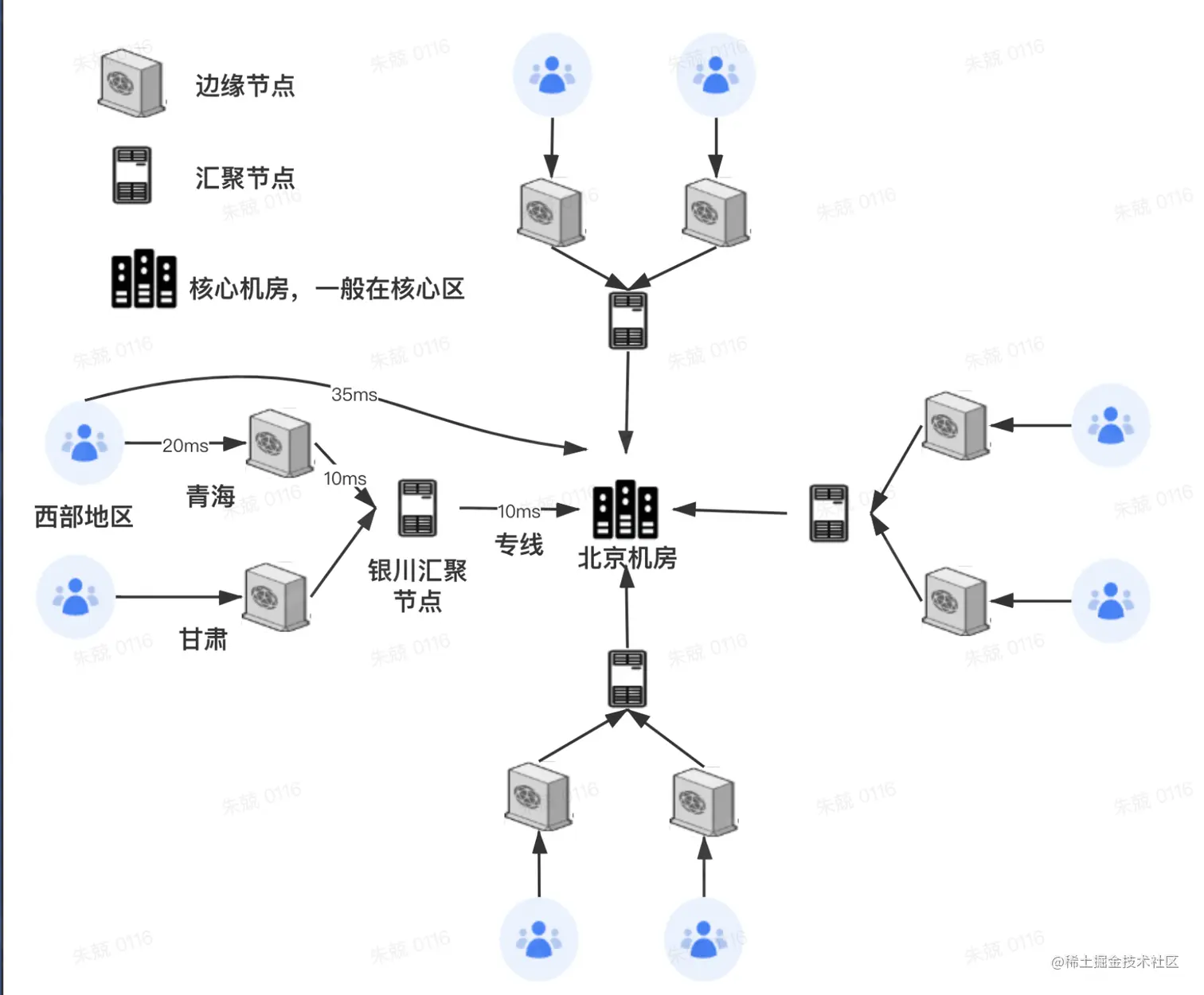

数据中心分布

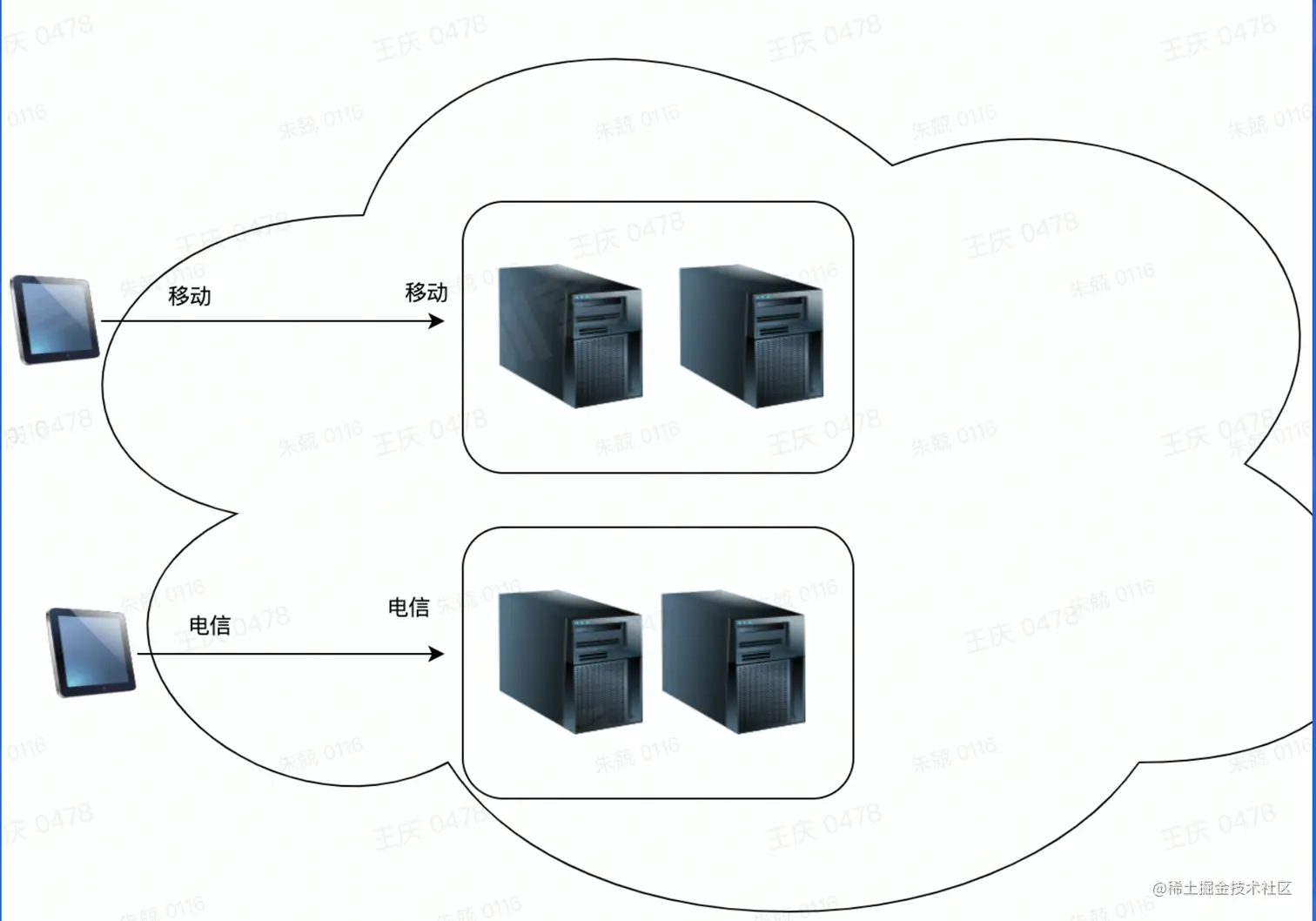

同运营商访问

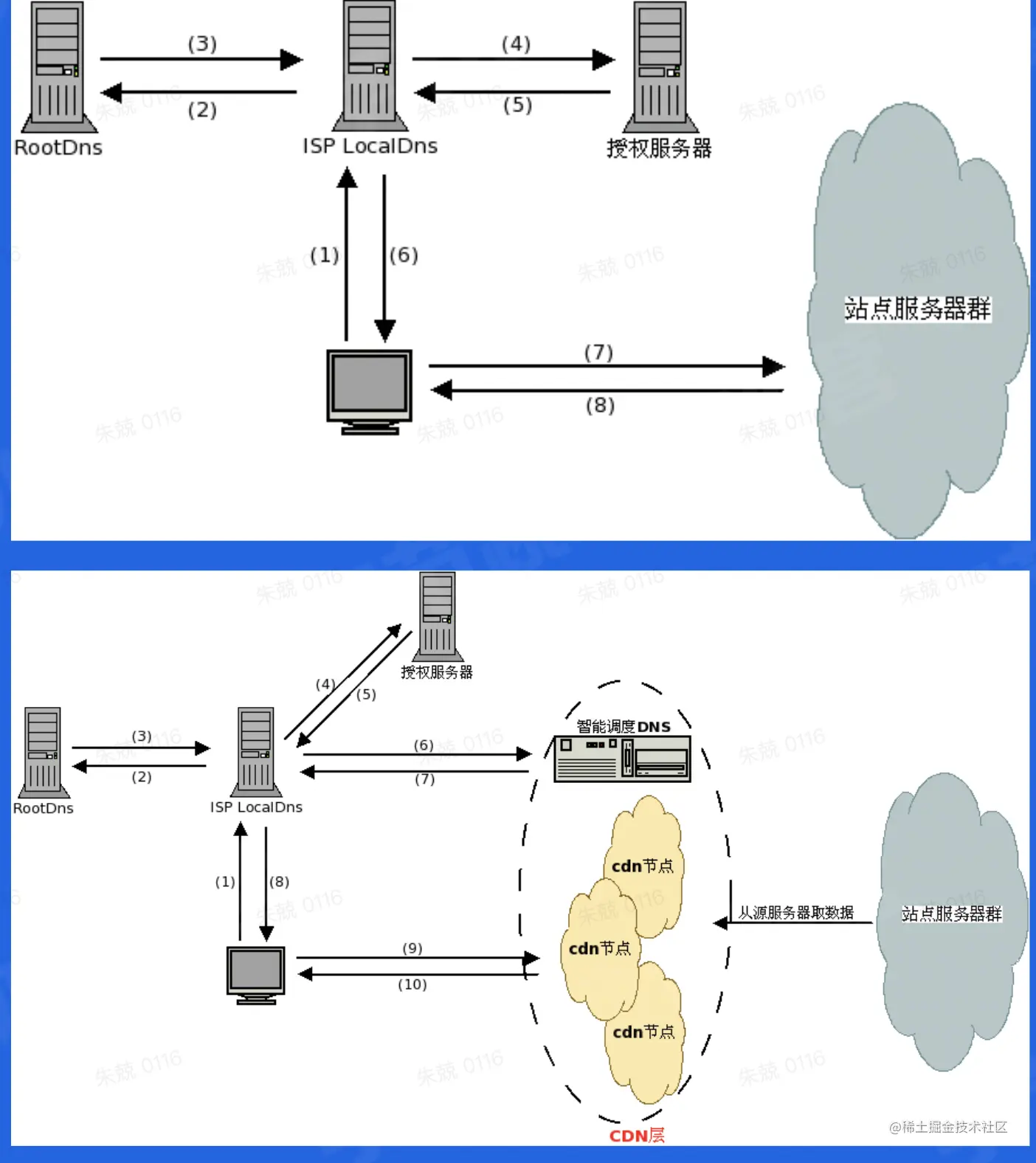

静态资源（图片视频）优化（CDN）

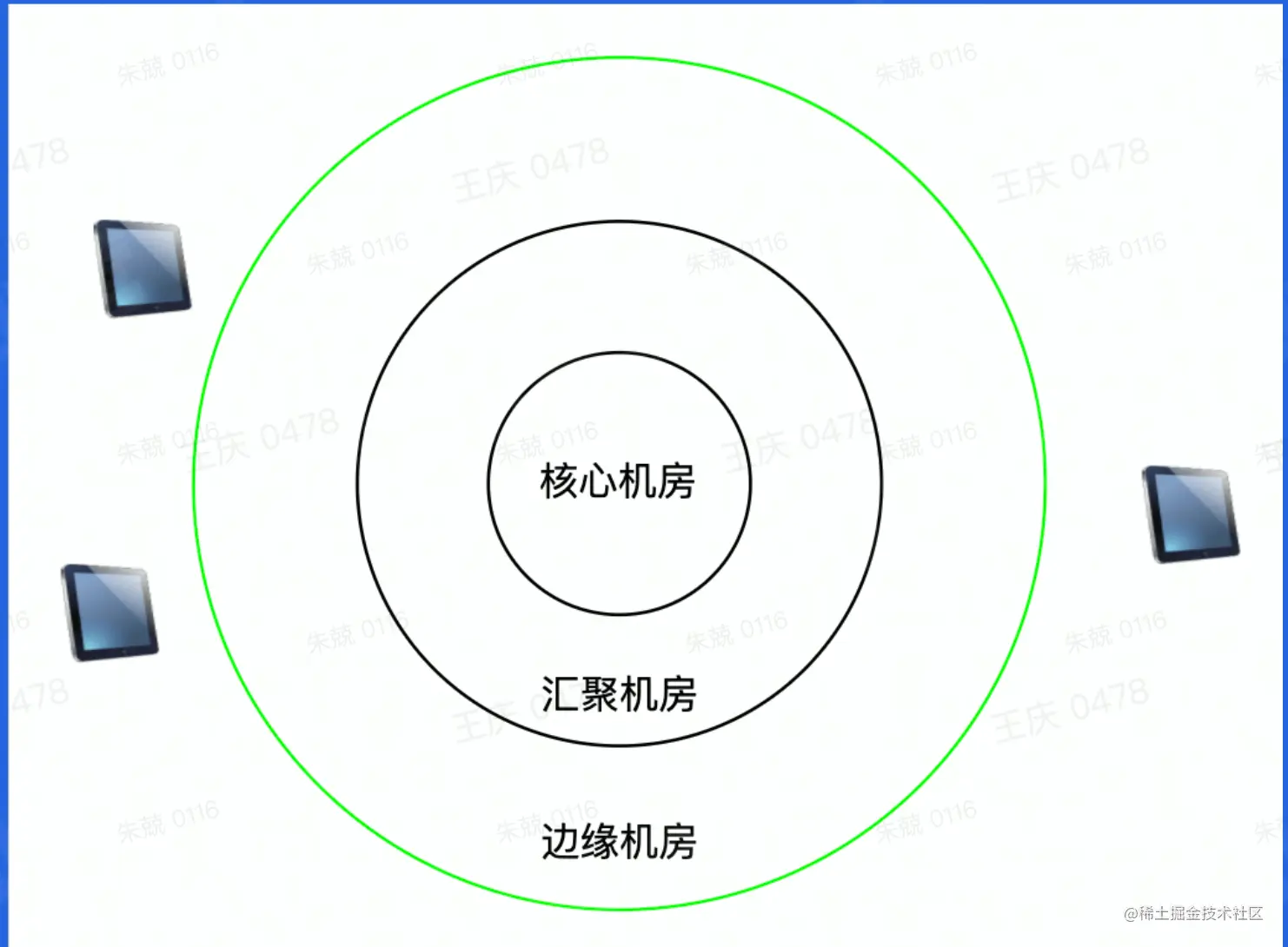

截屏2022-05-16 下午8.27.39.png

动态API（播放/评论接口）优化（DSA）


网络稳定 - 容灾

故障发生 -> 故障感知 -> 自动切换 -> 服务恢复

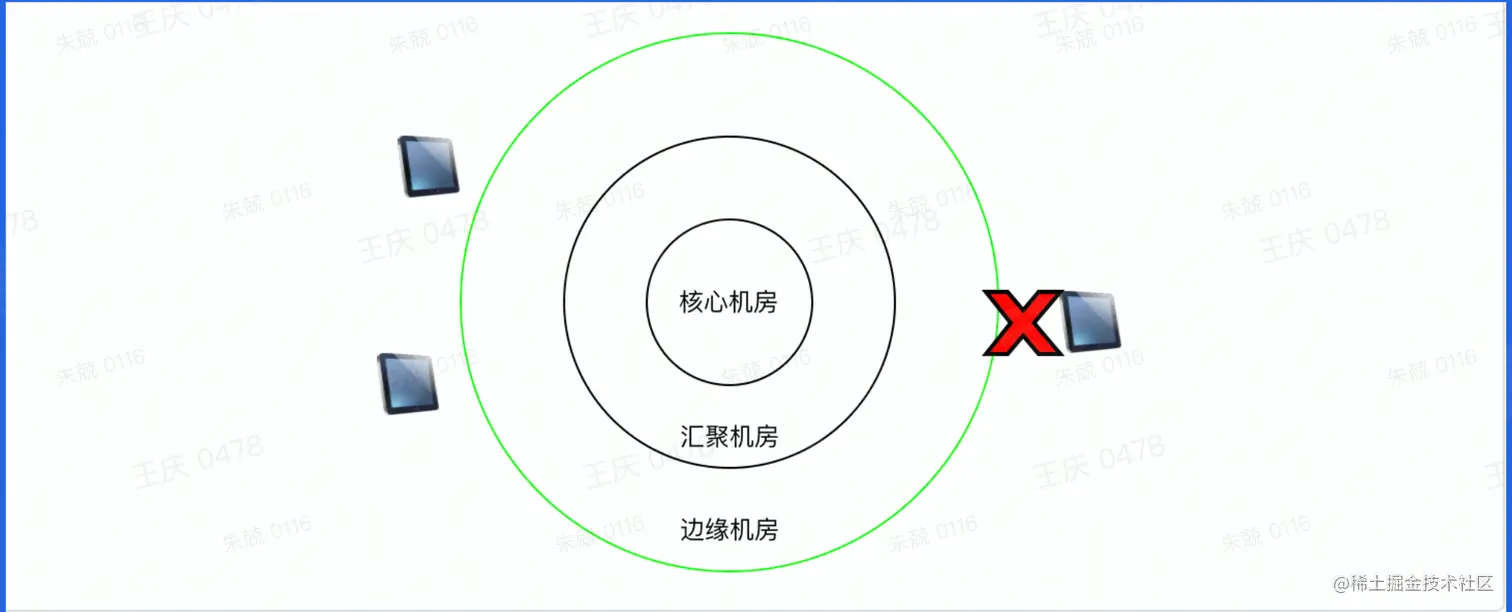

  • 案例一

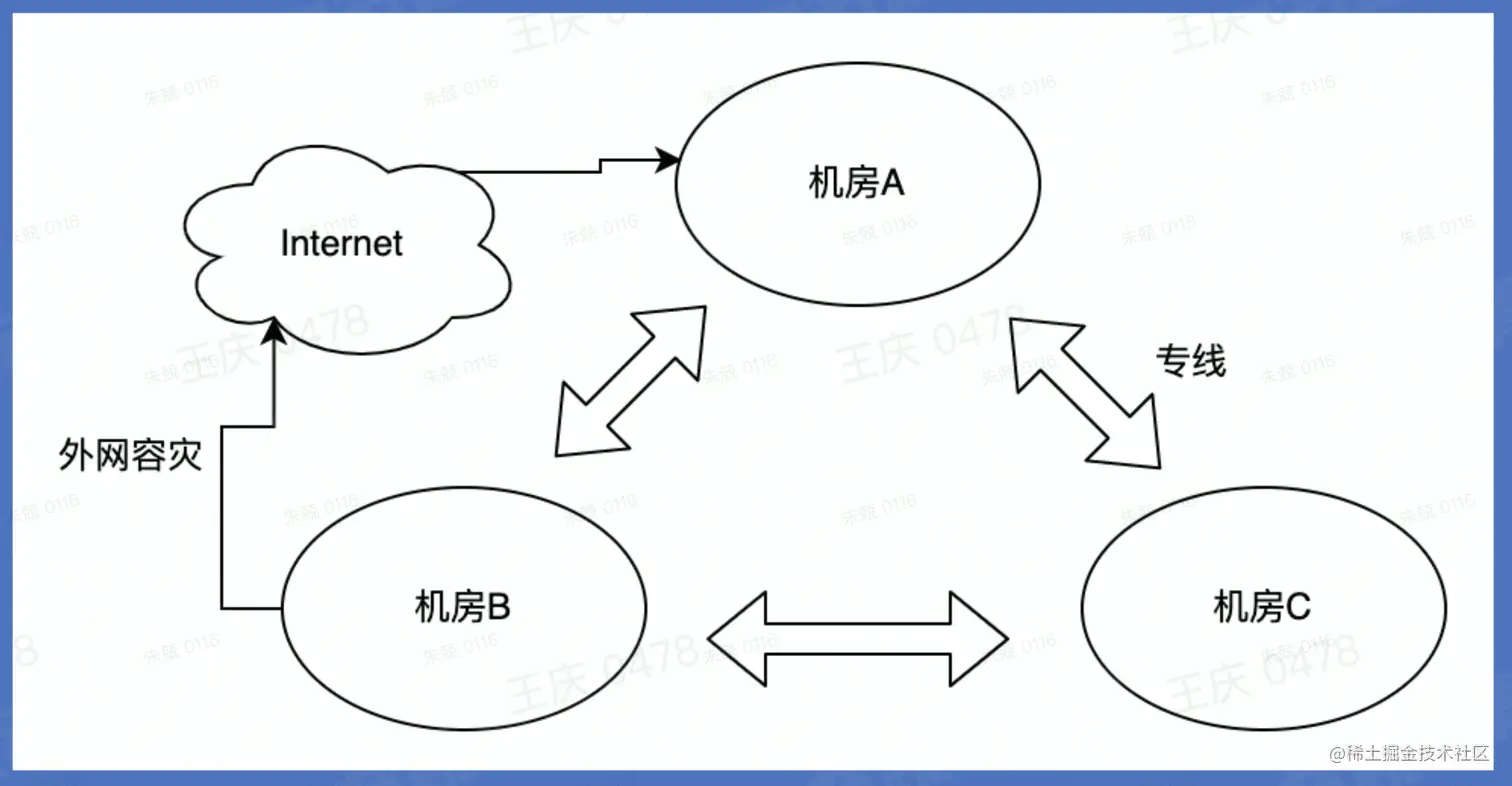

通过外网容灾应对专线挂掉情况。

  • 案例二



  • 案例三


云到端 -> 主动降级/容灾

场景局限性：

- 云控本身宕机
- 用户不让执行某些命令
- web界面无法嵌入SDK
  • 案例四


Bug导致全crash -> 前置兜底逻辑/cache文件

网络稳定 - 故障

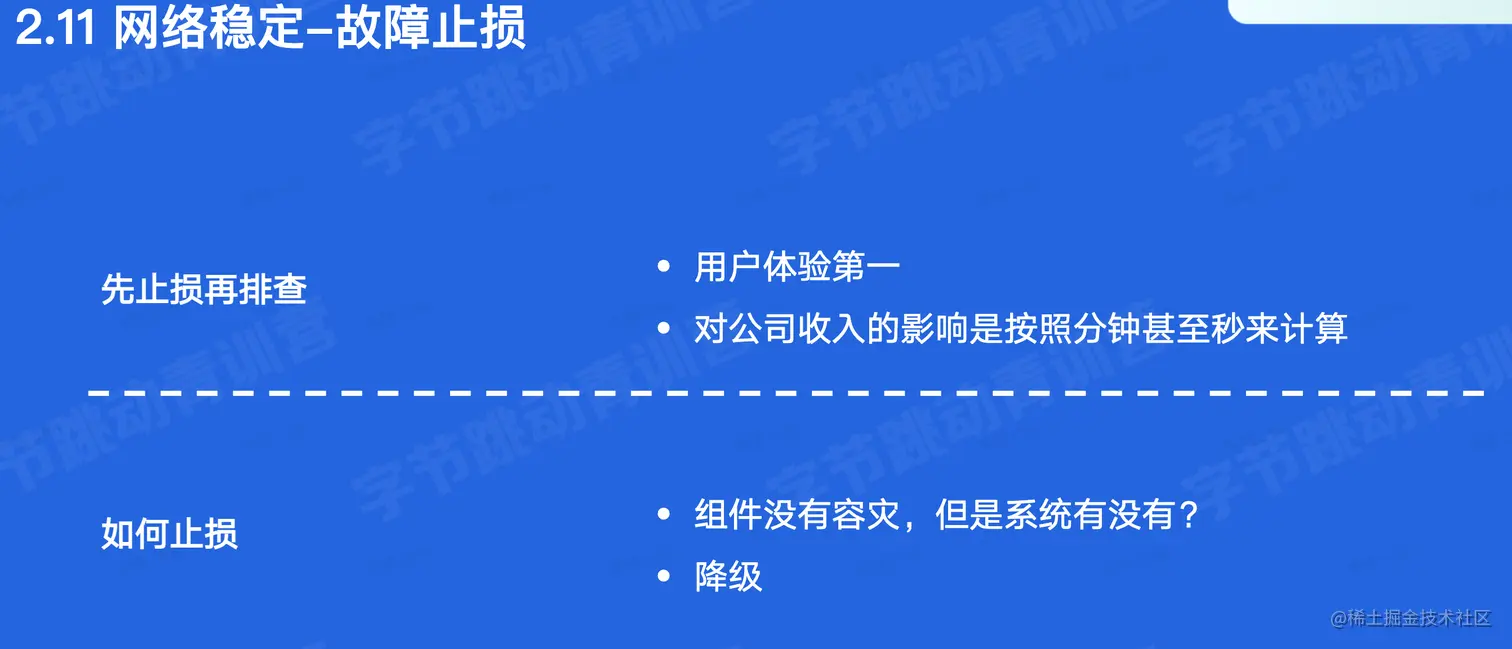

故障明确 -> 故障止损 -> 分段排查




故障排查常用命令

`dig 查询 dns 问题

`ping/telnet/nmap 查询三/四层连通性

`Traceroute 排查中间链路

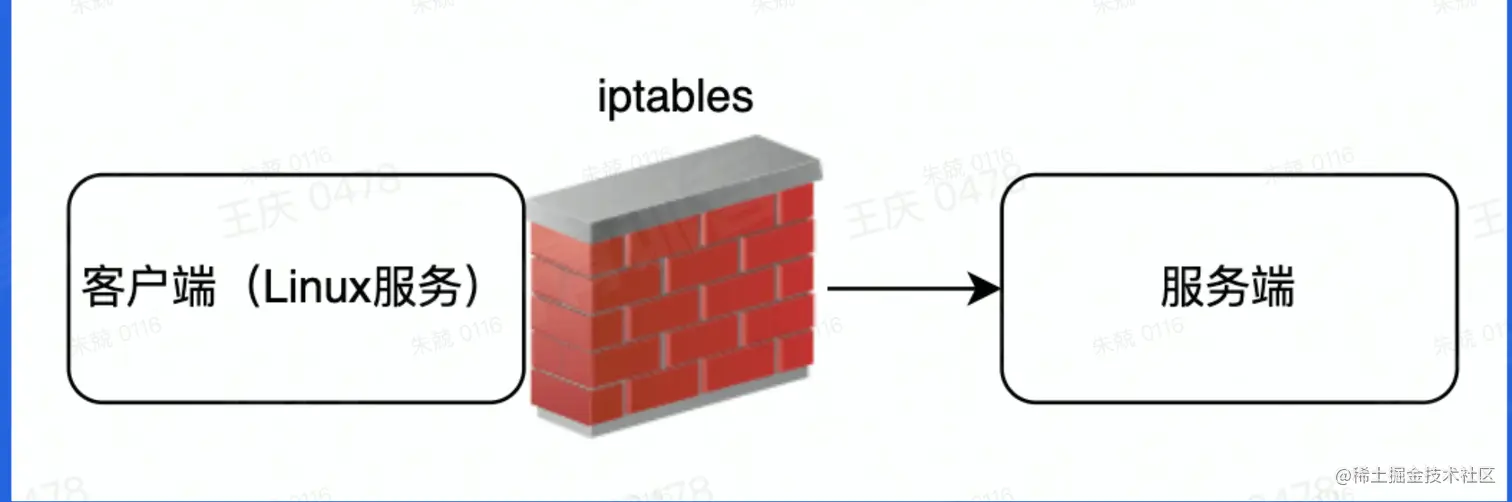

`iptables

`tcpdump

  • 案例一

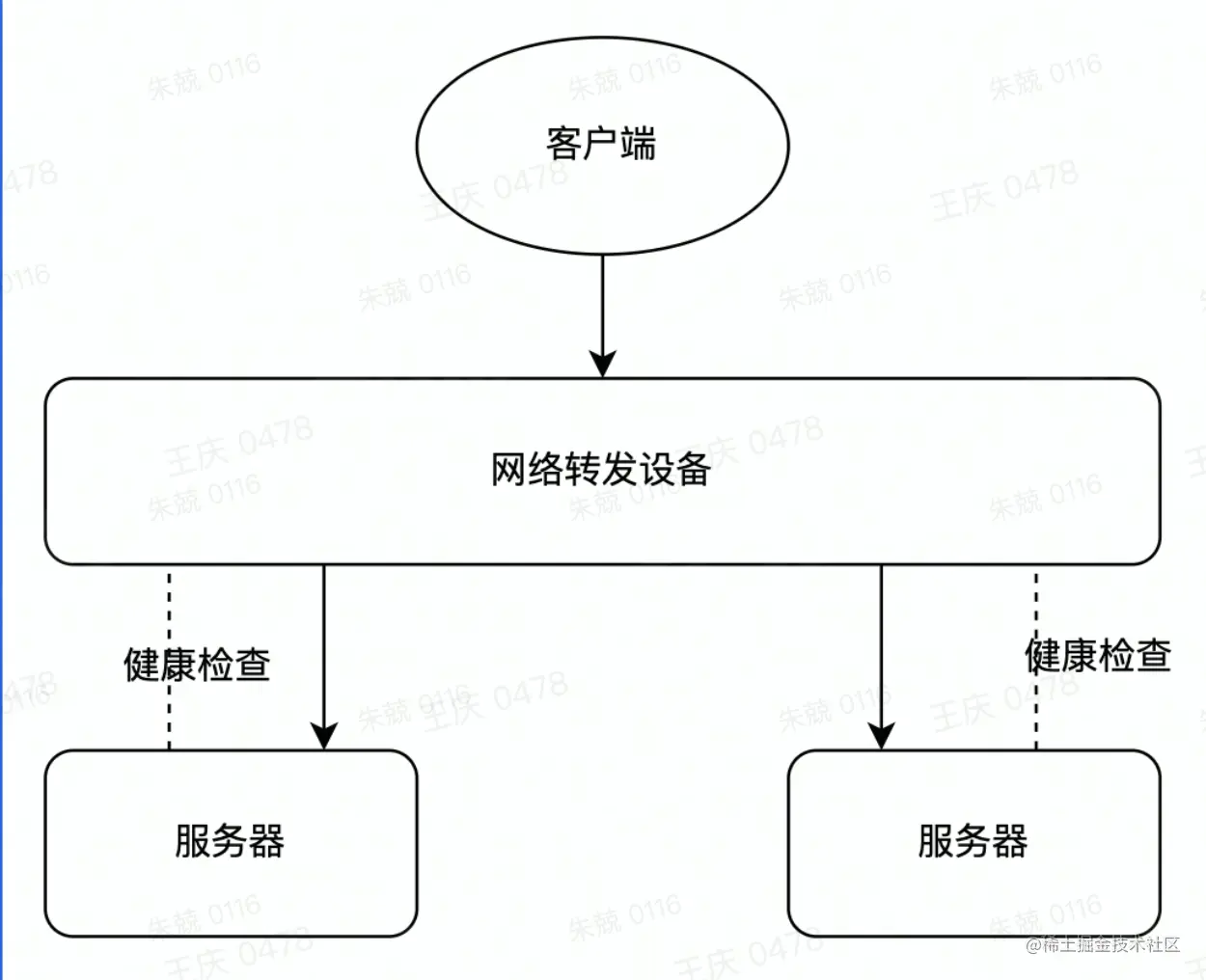

客户端异常 -> 服务端自测正常 -> 网关转发异常 -> 健康检查异常

  • 案例二


个别用户报故障，生产环境大多数是客户端的问题

  • 案例三


某电信报障某APP无法使用 -> 服务端正常,电信流量突降 -> 电信客户端ping不通目标服务 -> 电缆被挖断

  • 案例四

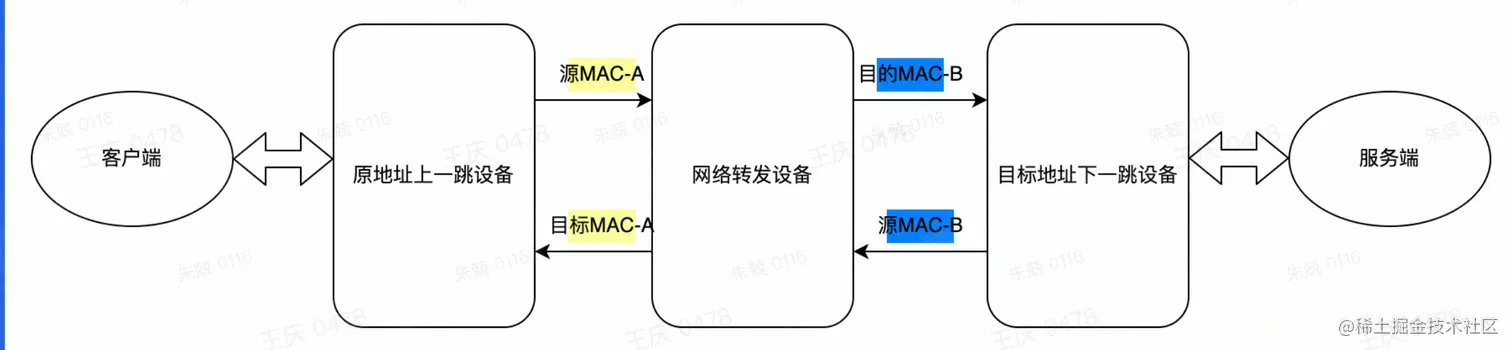

某APP故障 -> 后端服务器反馈服务正常 -> 网络转发设备异常 -> 抓包 -> 路由不对称

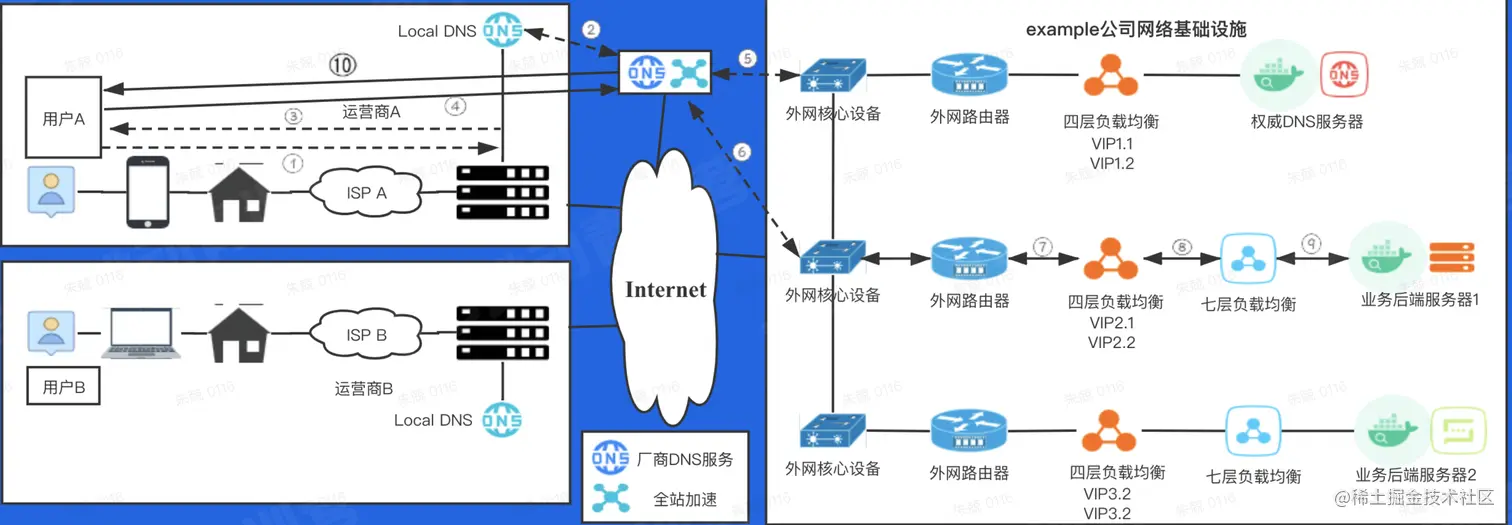

如何将我的服务开放给用户

企业接入

host管理 -> 域名系统

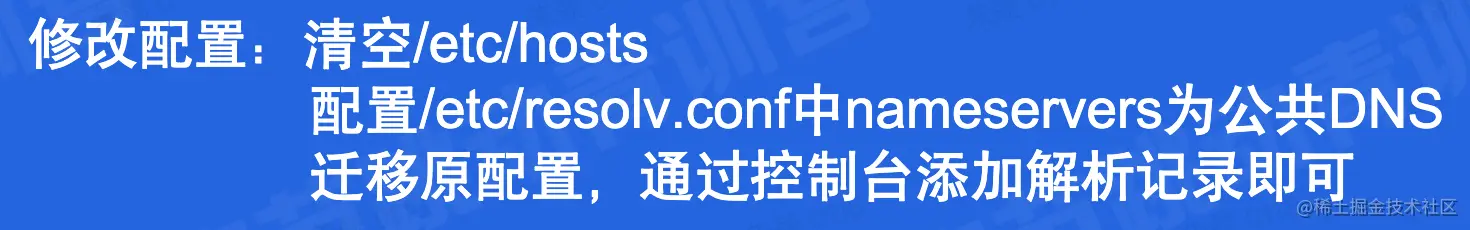

域名购买与配置迁移


域名解析绑定公网ip

自建DNS服务器

问题背景

  • 内网域名的解析也得从公网去获取，效率低下

  • 外部用户能看到内网ip地址，容易被hacker攻击

  • 云厂商权威DNS容易出故障，影响用户体验

  • 扩大品牌公司技术影响力

**从公有云托管 -> 构建自己的DNS系统 **

站在企业的角度思考，我们需要哪种DNS服务器？

权威DNS、LocalDNS（可选）

常见的开源DNS：bind、nsd、knot、coredns


接入 HTTPS 协议

问题背景

  • 页面出现某些奇怪的东西
  • 返回403
  • 页面弹窗广告

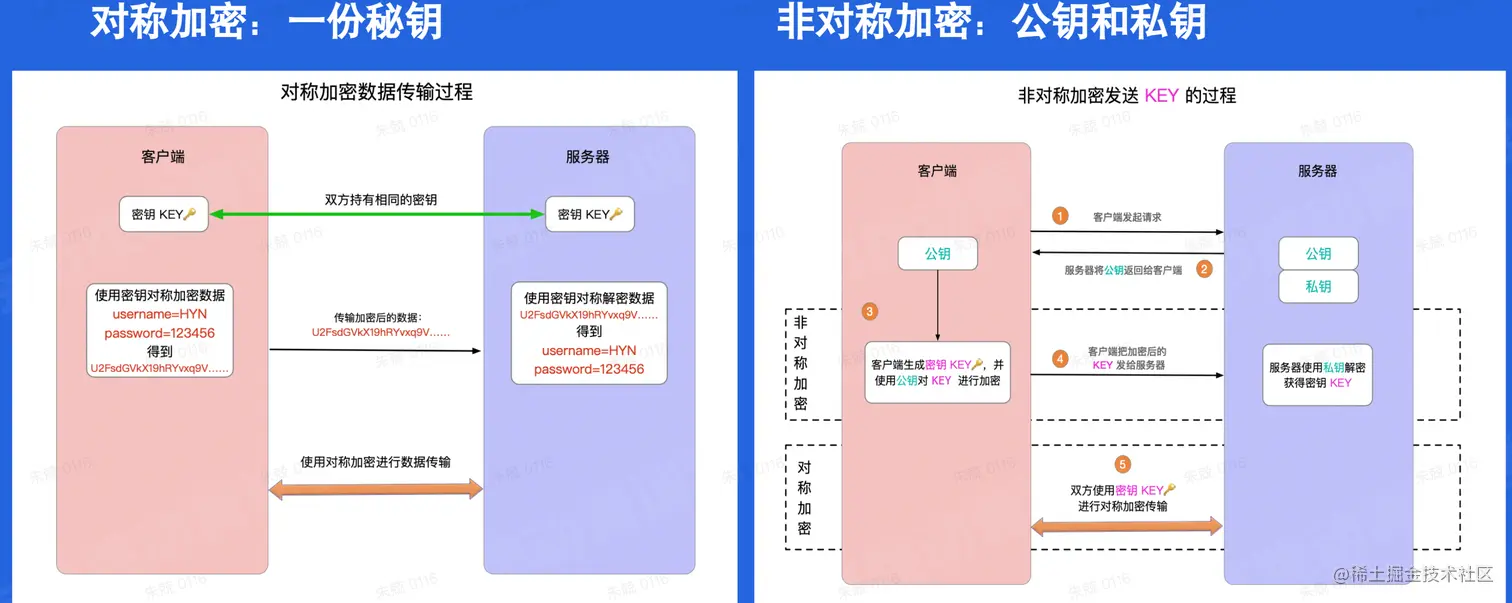

对称加密喝非对称加密


SSl握手过程（RSA）

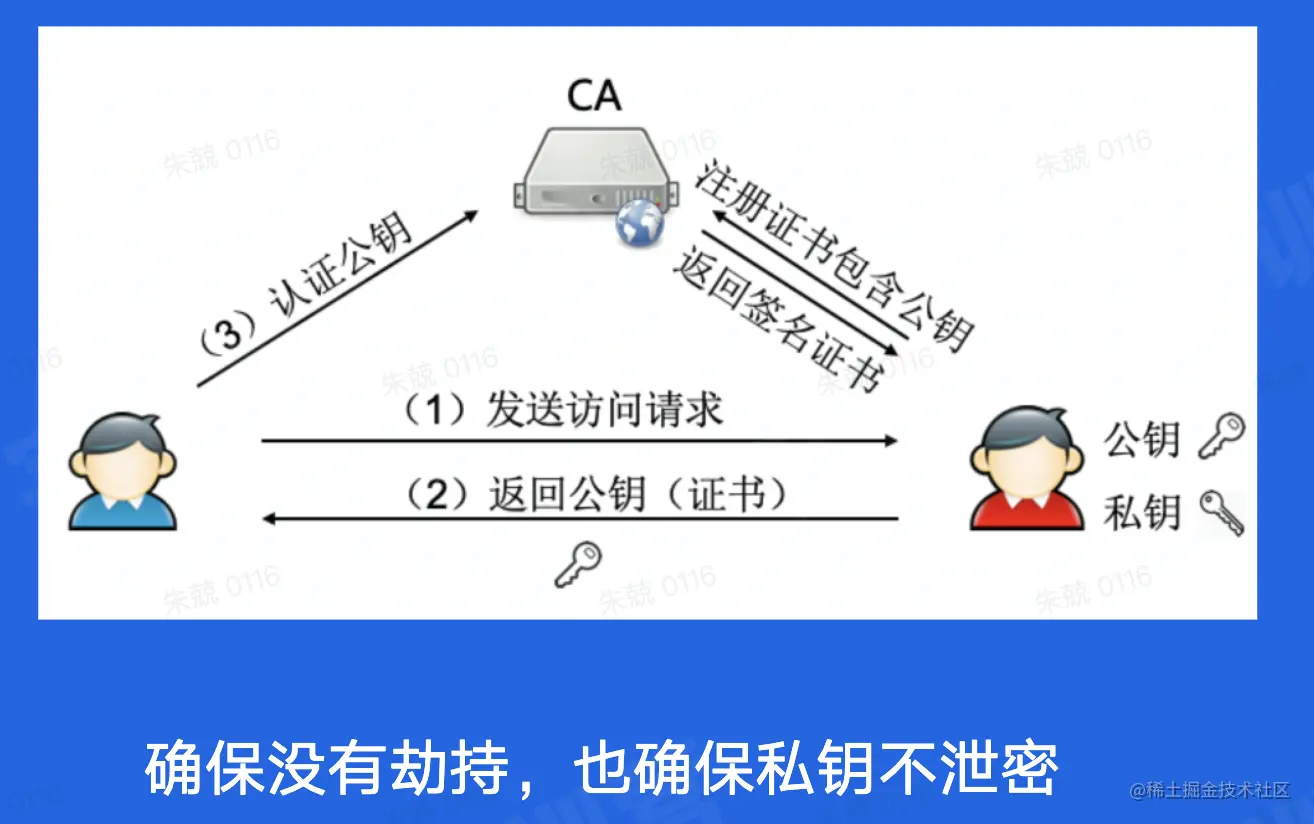

公钥是可信的吗？会不会被劫持？

Server 端发送的是带签名的证书链

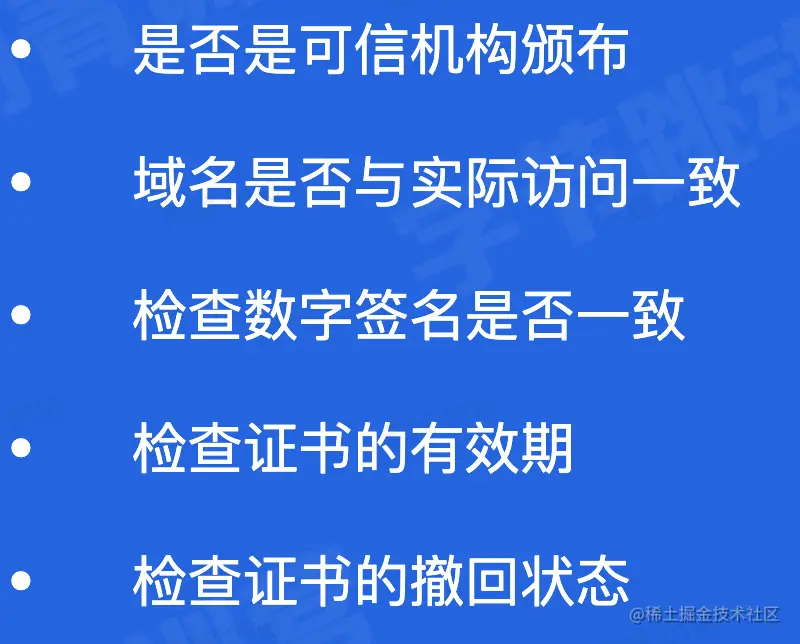

Client收到后会进行验证：


证书链

接入全站加速

源站容量问题 增加后端及其扩容；静态加速缓存

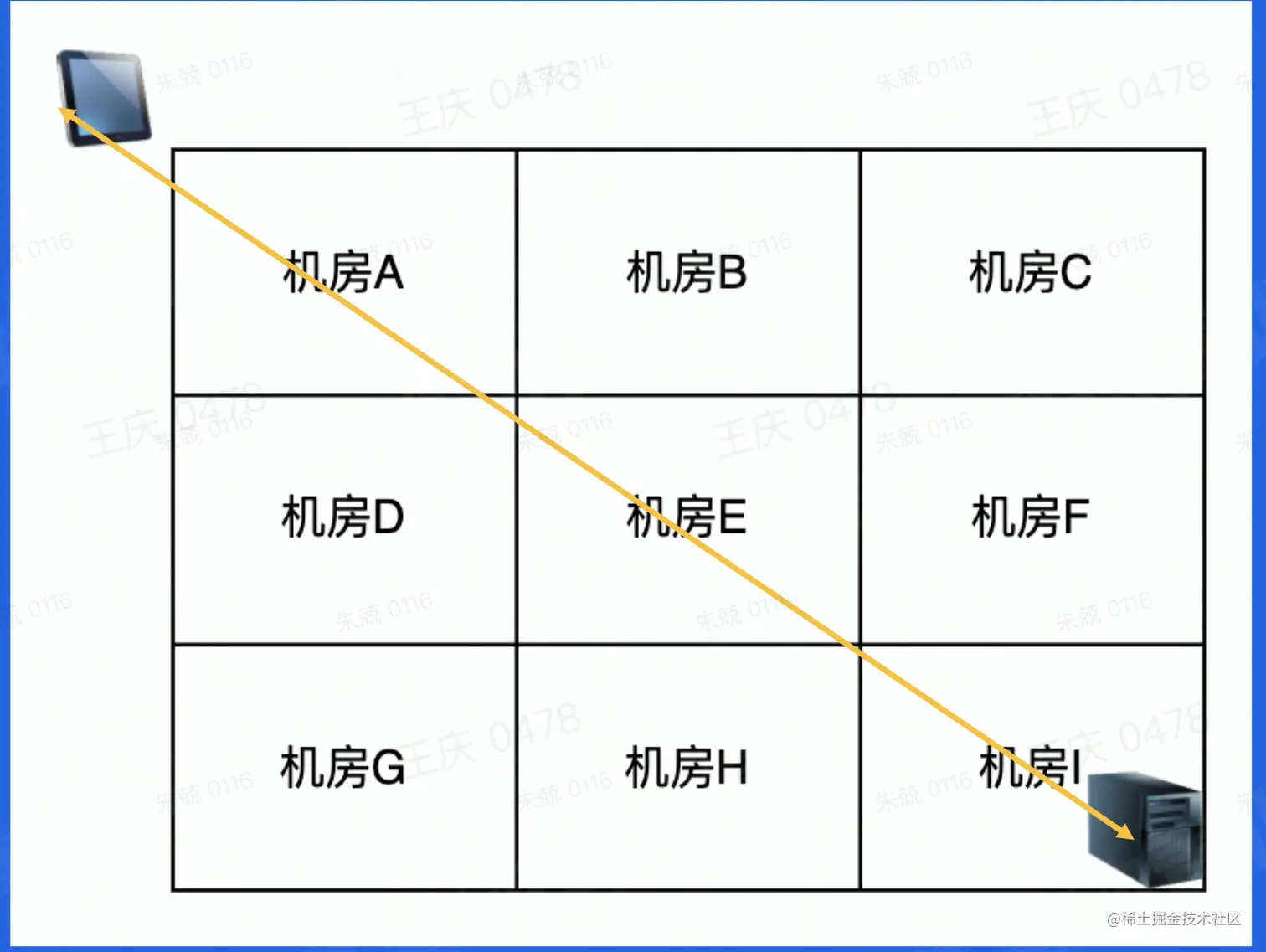

网络传输问题 动态加速DCDN

全站加速 静态加速 + 动态加速

静态加速

缓存 image.png

  • 解决服务端的“第一公里”问题 // 第一公里：要将请求尽可能的优化在靠近用户的节点上进行响应，从而缩短网络链路

  • 缓解甚至消除了不同运营商之间互联的瓶颈造成的影响

  • 减轻各省的出口带宽压力

  • 优化网上热点内容的分布

动态加速 DCDN

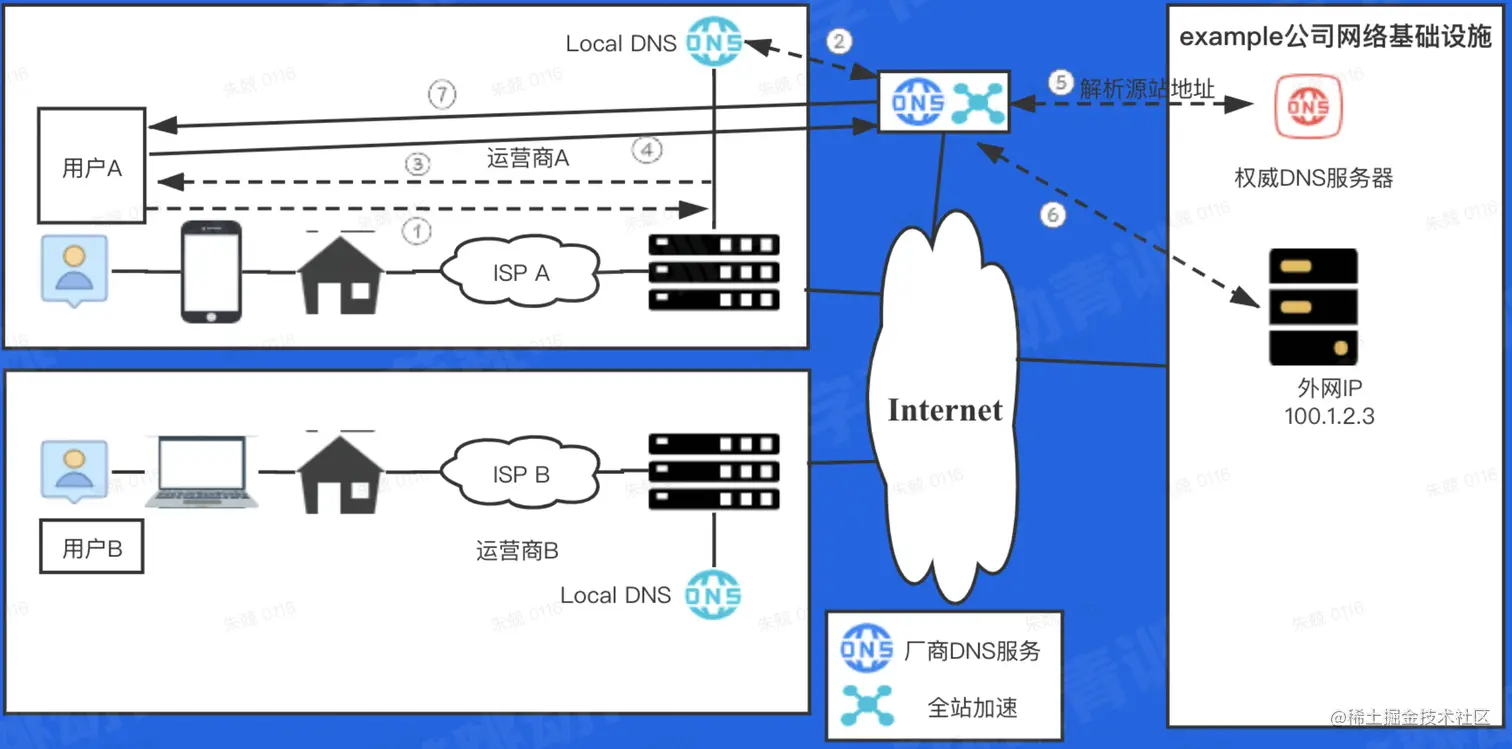

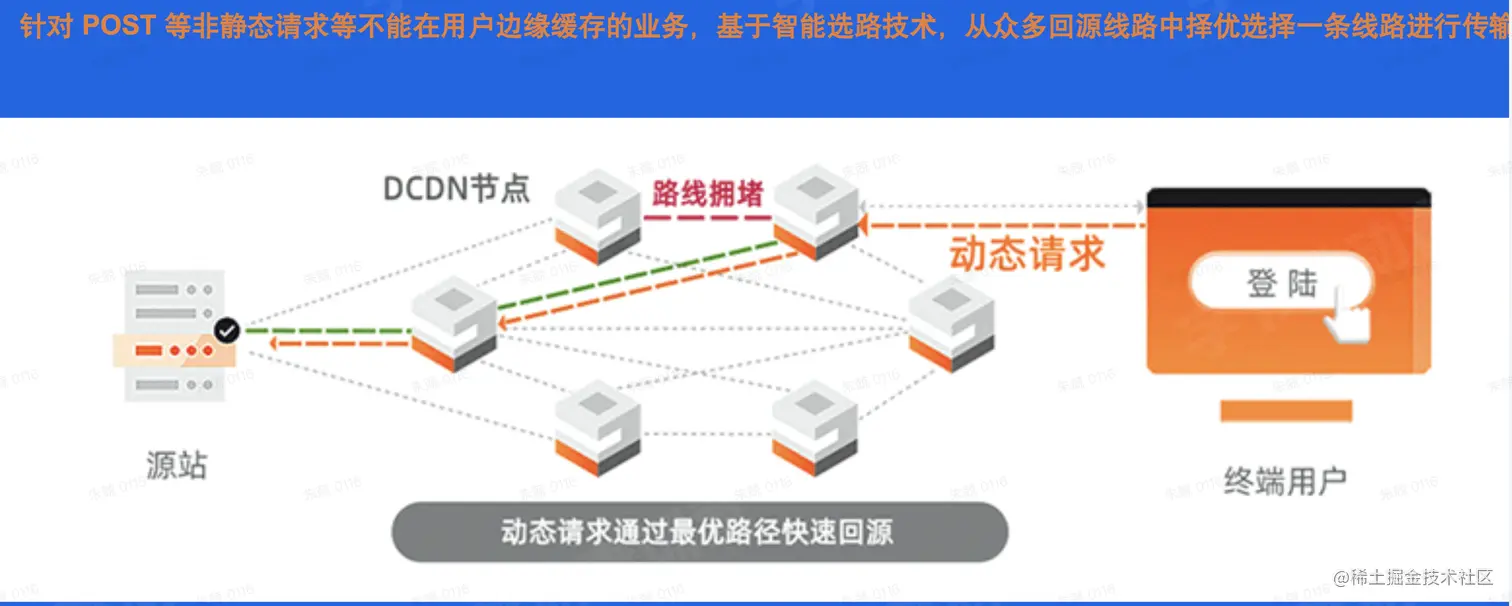

DCDN原理



使用全站加速


4层负载均衡

思考：怎么充分利用有限的公司ip资源？

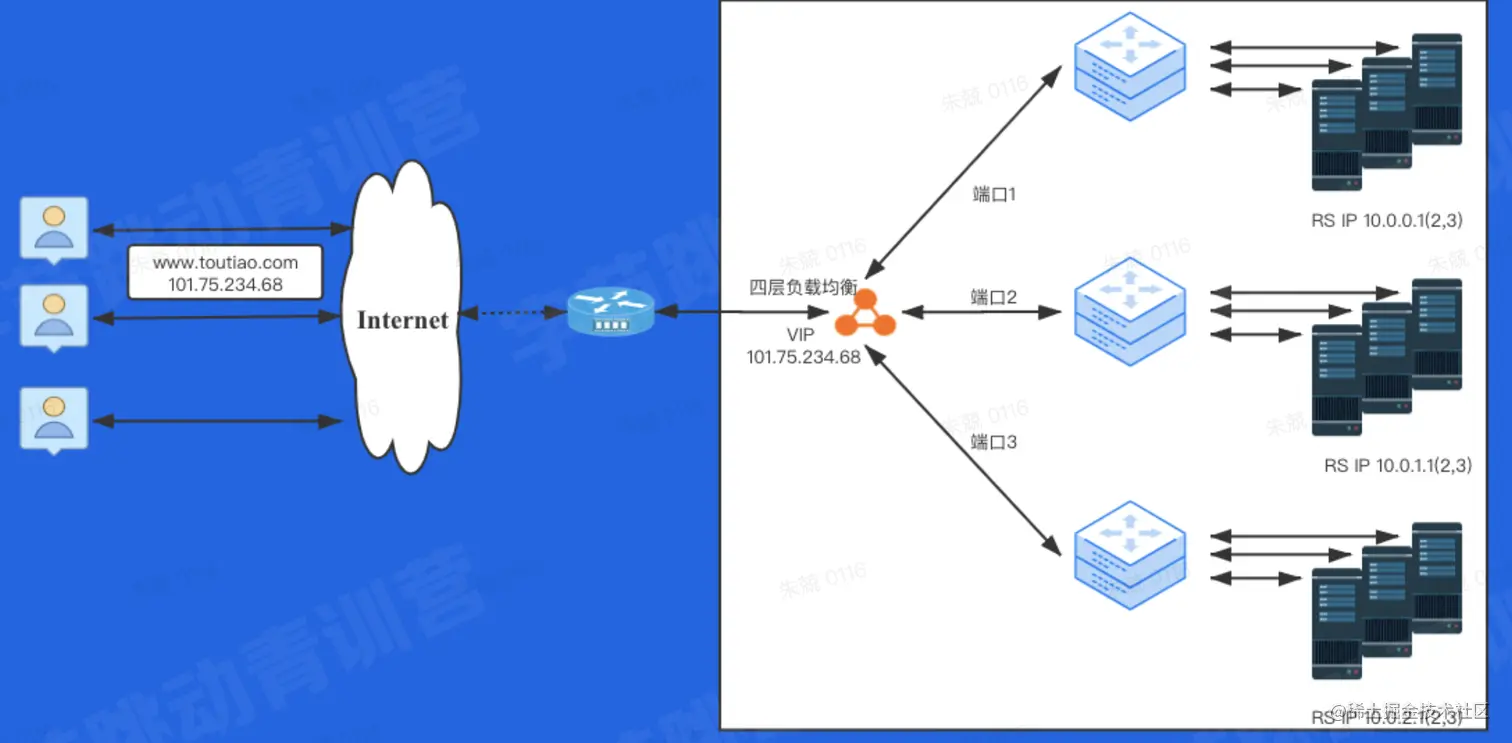

四层负载均衡：基于IP + 端口，利用某种算法将报文转发给某个后端服务器，实现负载均衡后落地到后端服务器上。


主要功能

  • 解耦vip 和 rs

  • NAT

  • 防止攻击： syn proxy

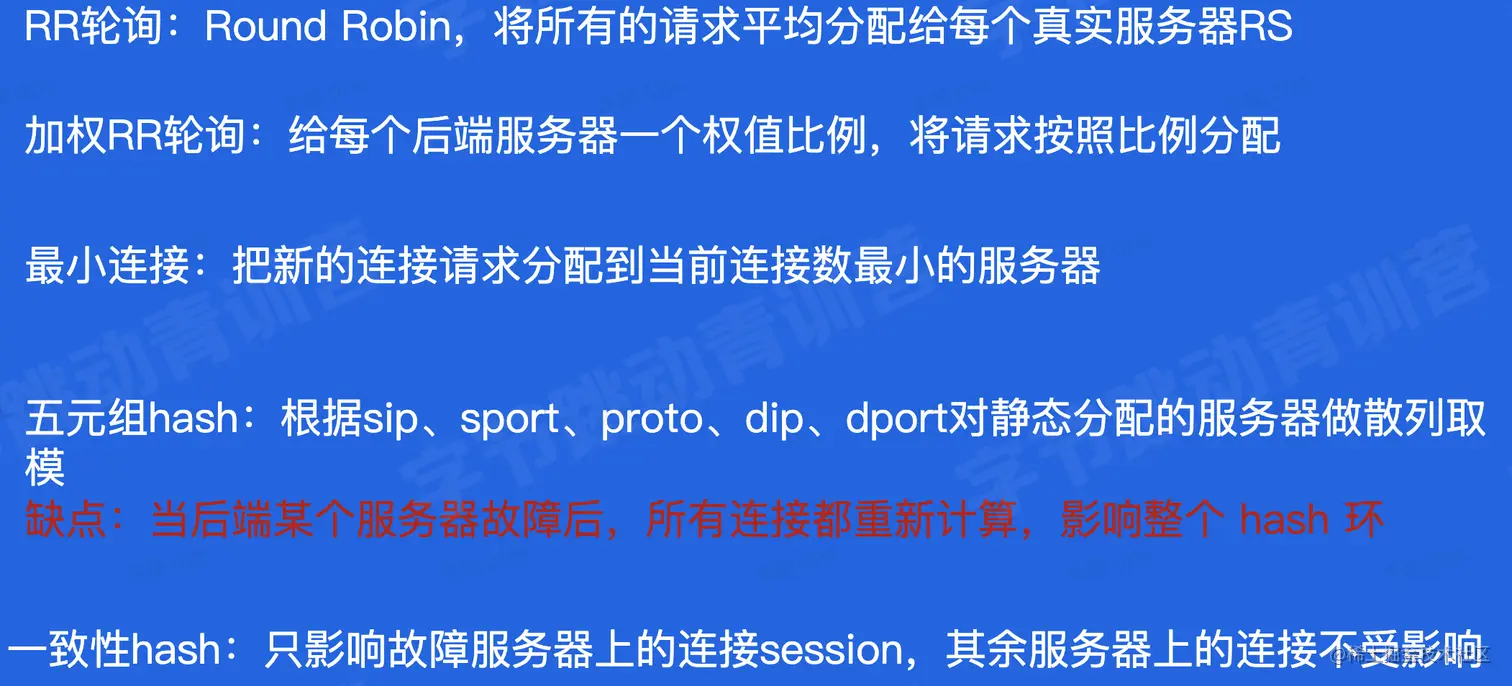

常见的调度算法原理

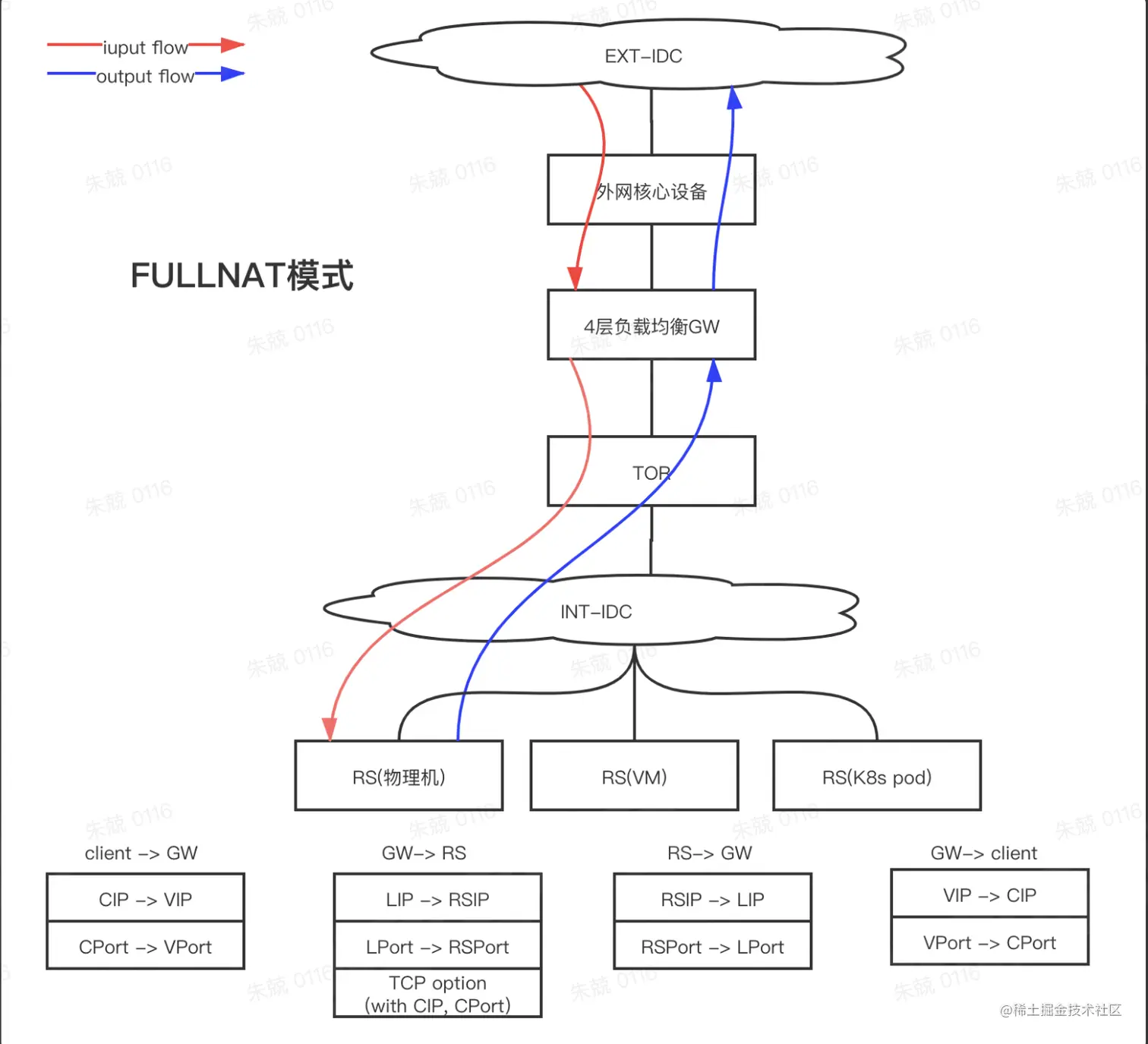

常见的实现方式 FULLNAT


rs怎么知道真实的CIP？

通过TCP option字段传递，然后通过特殊的内核模块反解

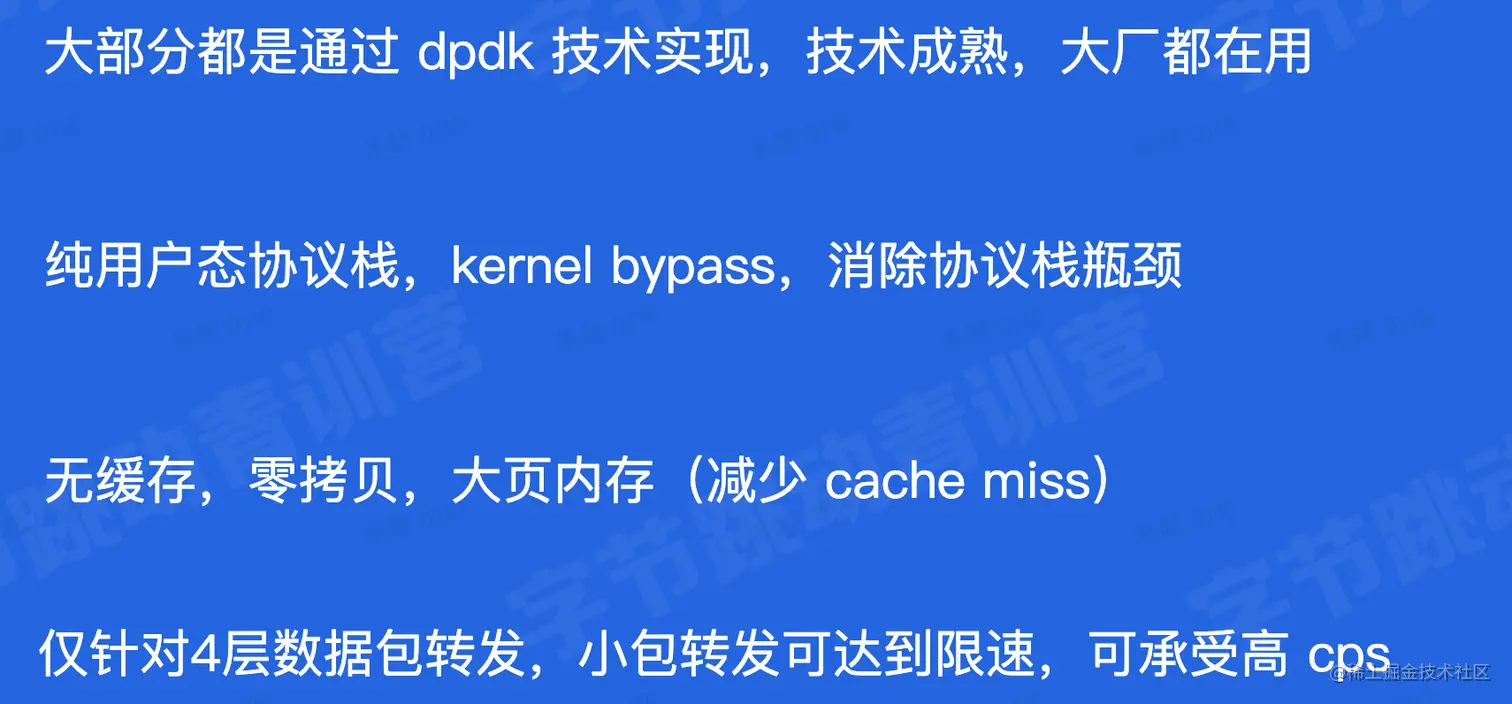

4层负载均衡特点


使用4层负载均衡


7层负载均衡

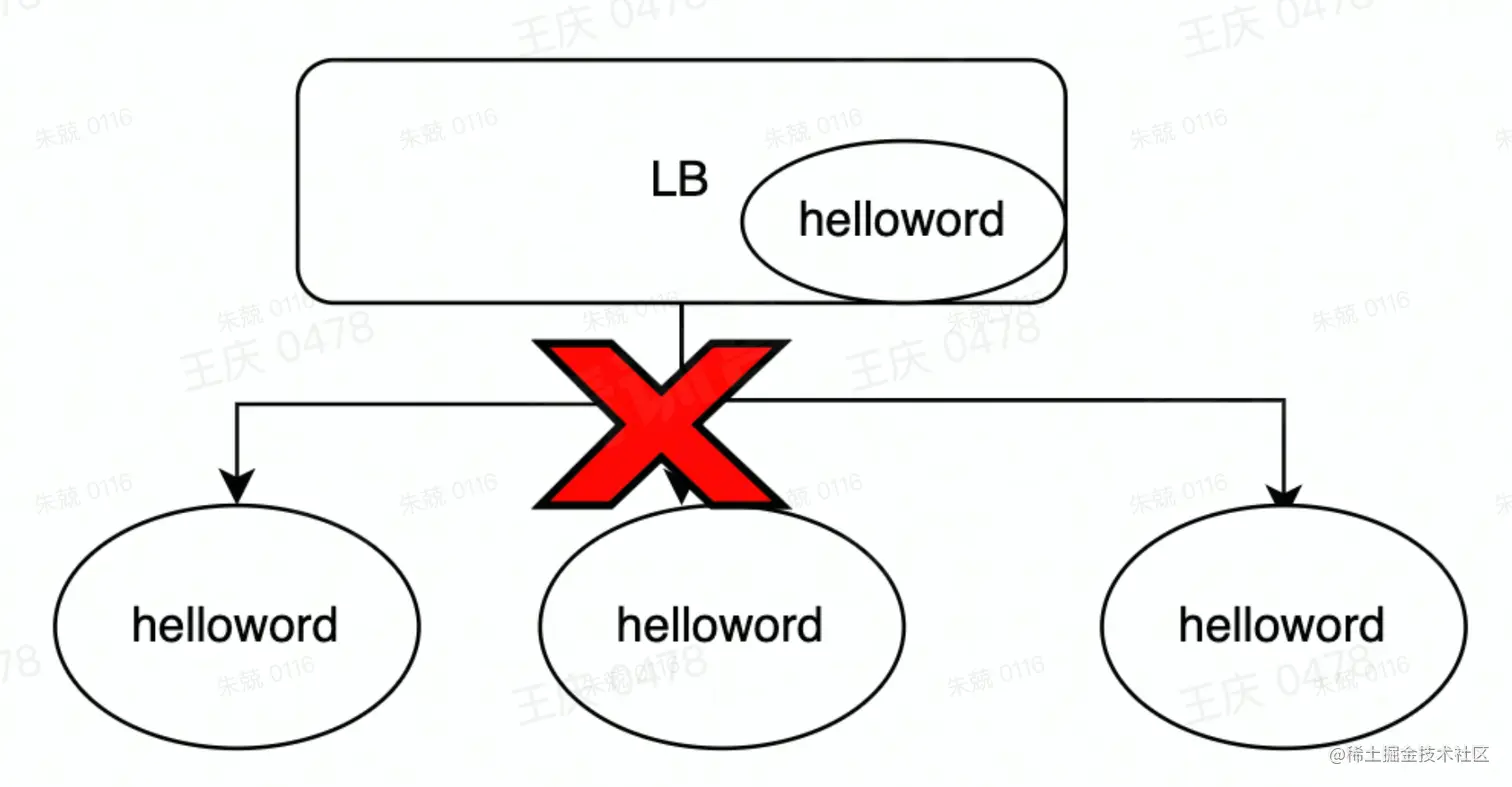

四层负载对100.1.2.3 只能 bind 一个80 端口，而有多个外部站点需要使用，如何解决？

有一些7层相关的配置需求，该怎么做？

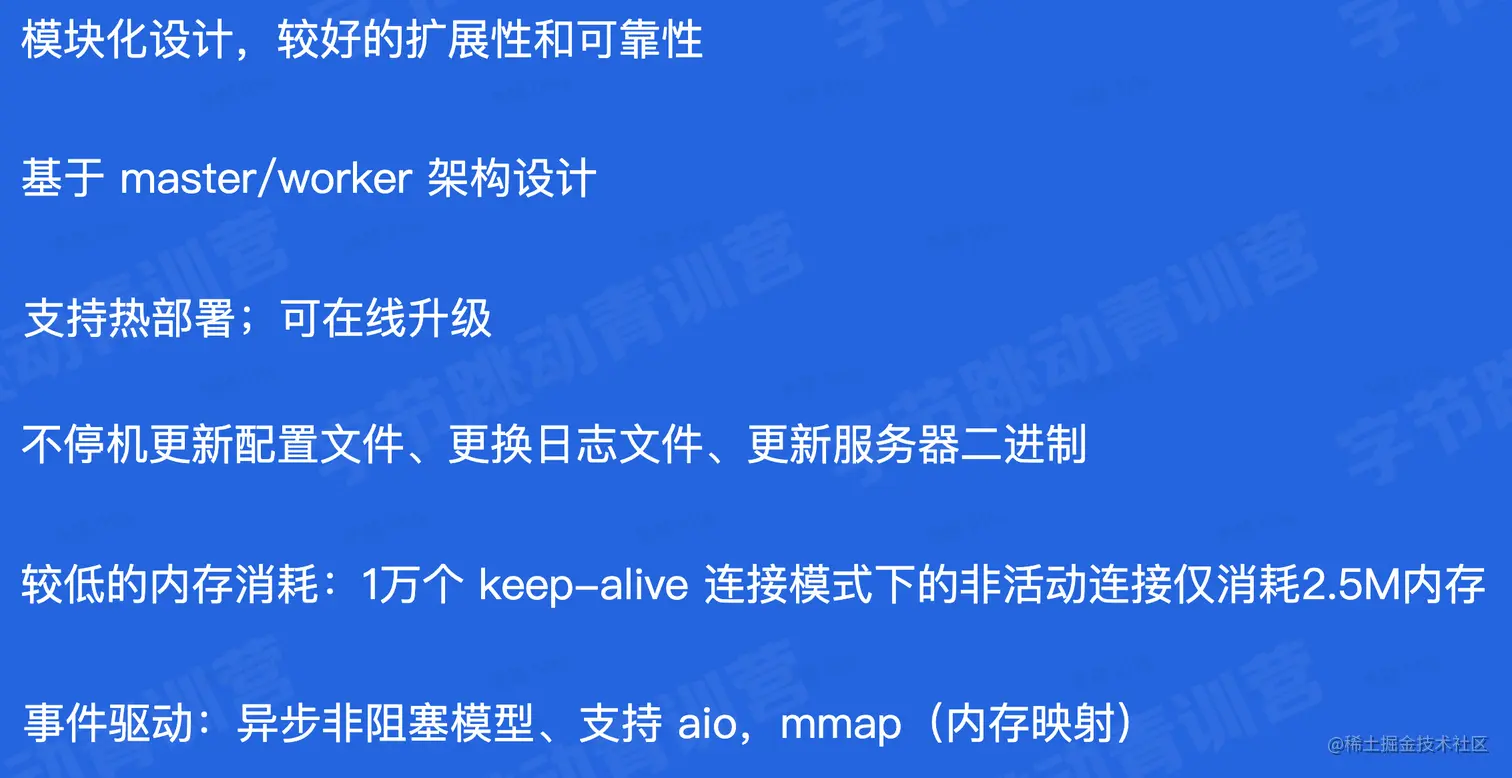

Nginx简介

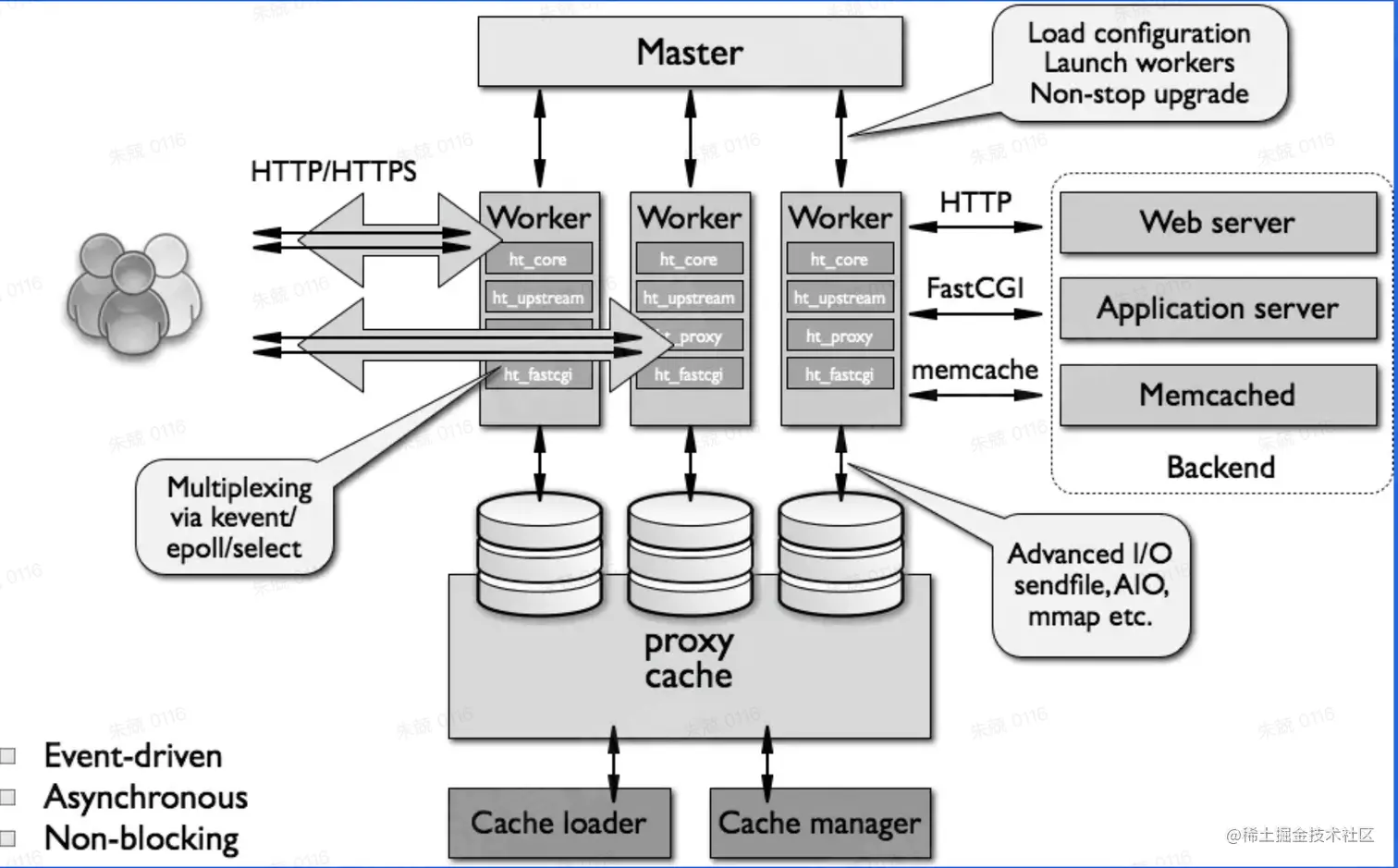

Nginx内部结构

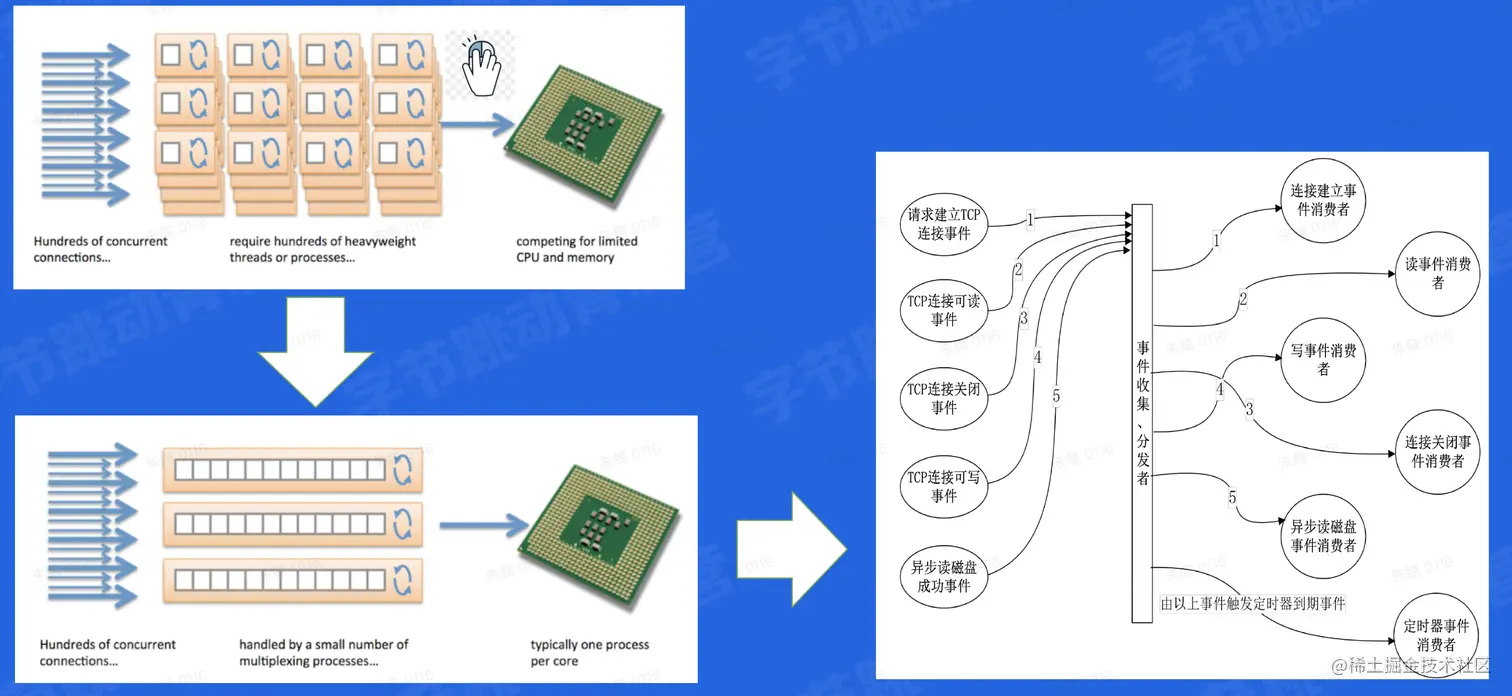

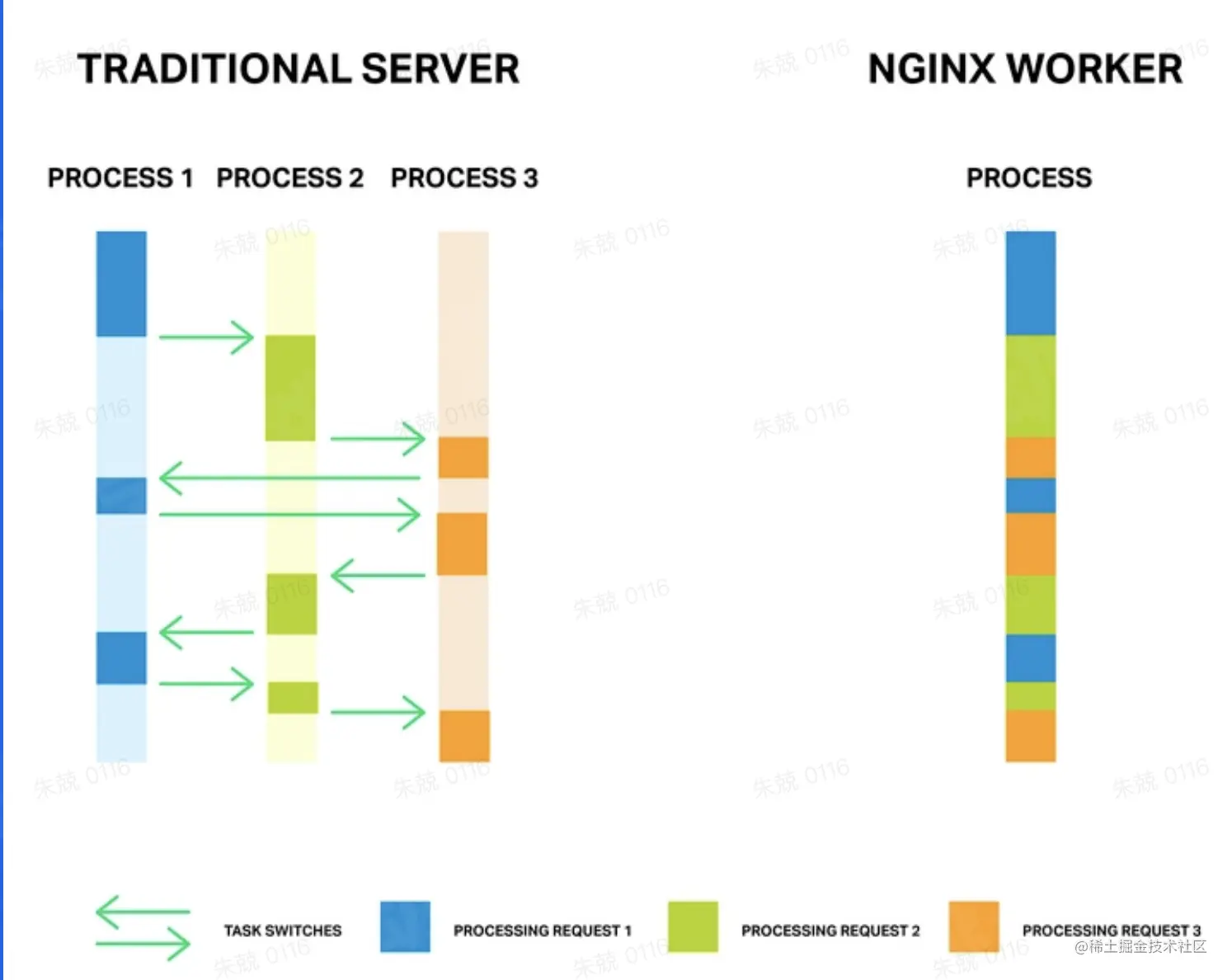

事件驱动模型


传统服务器：一个进程/线程处理一个连接/请求模型，依赖OS实现并发

Nginx：一个进程/线程处理多个连接/请求异步非阻塞模型、减少OS进程切换

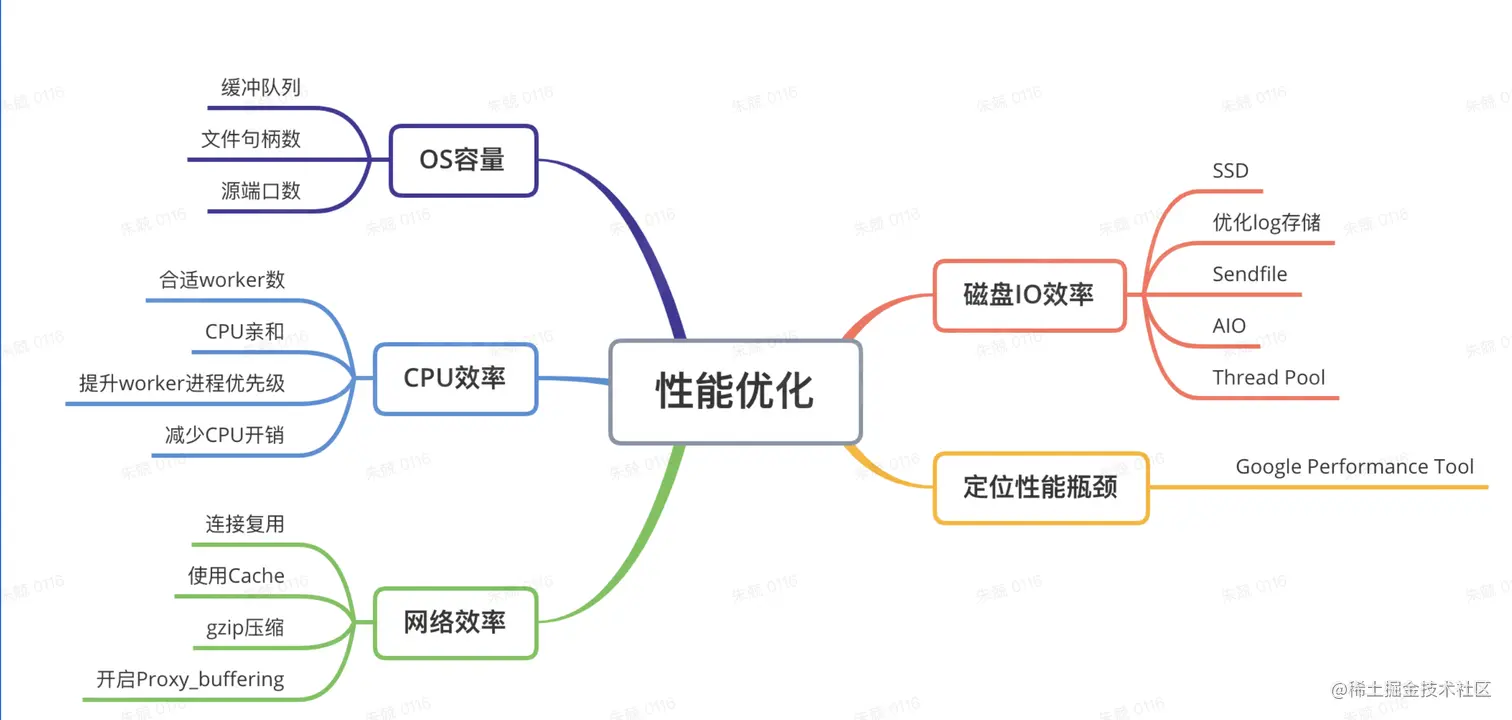

Nginx 调优


使用7层负载均衡


服务开发前期，如何低成本的让别人访问自己的服务？

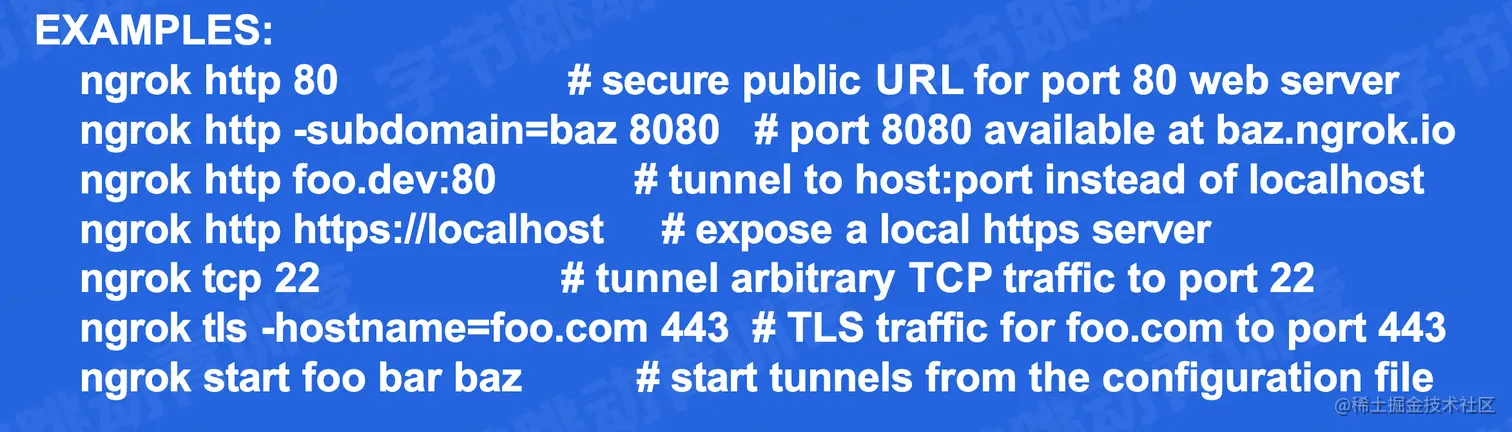

Ngork， Expose your localhost to the web.

使用github账号授权登陆，即可使用。详见https://dashboard.ngrok.com/get-started/setup


命令：./ngrok http 8080(将本地8080端口开放到公网)

相关实验

权威DNS及LocalDNS搭建实验

1、权威侧zone文件准备

这里拟采用著名的开源软件bind9作为DNS服务的server

新建zone文件/etc/bind/example.com.zone，并编辑为以下内容

@   IN    SOA    ns1.example.com    admin.example.com. (
        0       ; serial
        1D      ; refresh
        1H      ; retry
        1W      ; expire
        3H )    ; minimum

@    IN    NS   ns1.example.com.
; 这里ns1主机的ip地址可以换成本机地址
ns1        A    10.227.89.58
; 这里www主机的ip地址可以换成本机地址
www        A    10.227.89.58

2、#### bind9配置准备

直接编辑/etc/bind/named.conf即可，配置参考如下：

logging {
 channel default_log {
        #这里注意提前创建log目录
        file "/var/log/named/named.log" versions 10 size 200m;
        severity dynamic;
        print-category yes;
        print-severity yes;
        print-time yes;
    };
    channel query_log {
        file "/var/log/named/query.log" versions 10 size 200m;
        severity dynamic;
        print-category yes;
        print-severity yes;
        print-time yes;
    };
    channel resolver_log {
        file "/var/log/named/resolver.log" versions 10 size 200m;
        severity dynamic;
        print-category yes;
        print-severity yes;
        print-time yes;
    };
    category default {default_log;};
    category queries {query_log;};
    category query-errors {query_log;};
    category resolver {resolver_log;};
};

options {
    #这里的ip地址可以换成本机地址
    listen-on port 53 { 10.227.89.58; };
    directory "/etc/bind";
    dnssec-validation no;
    #支持递归查询
    recursion yes;
    #转发到公共DNS优先，而不是自己去迭代查询，节省网络IO资源消耗
    forward first;
    forwarders {
        223.5.5.5;
        223.6.6.6;
    };
    allow-query { any; };
};

zone "example.com" {
    type master;
    file "example.com.zone";
};

3、使用dig命令验证

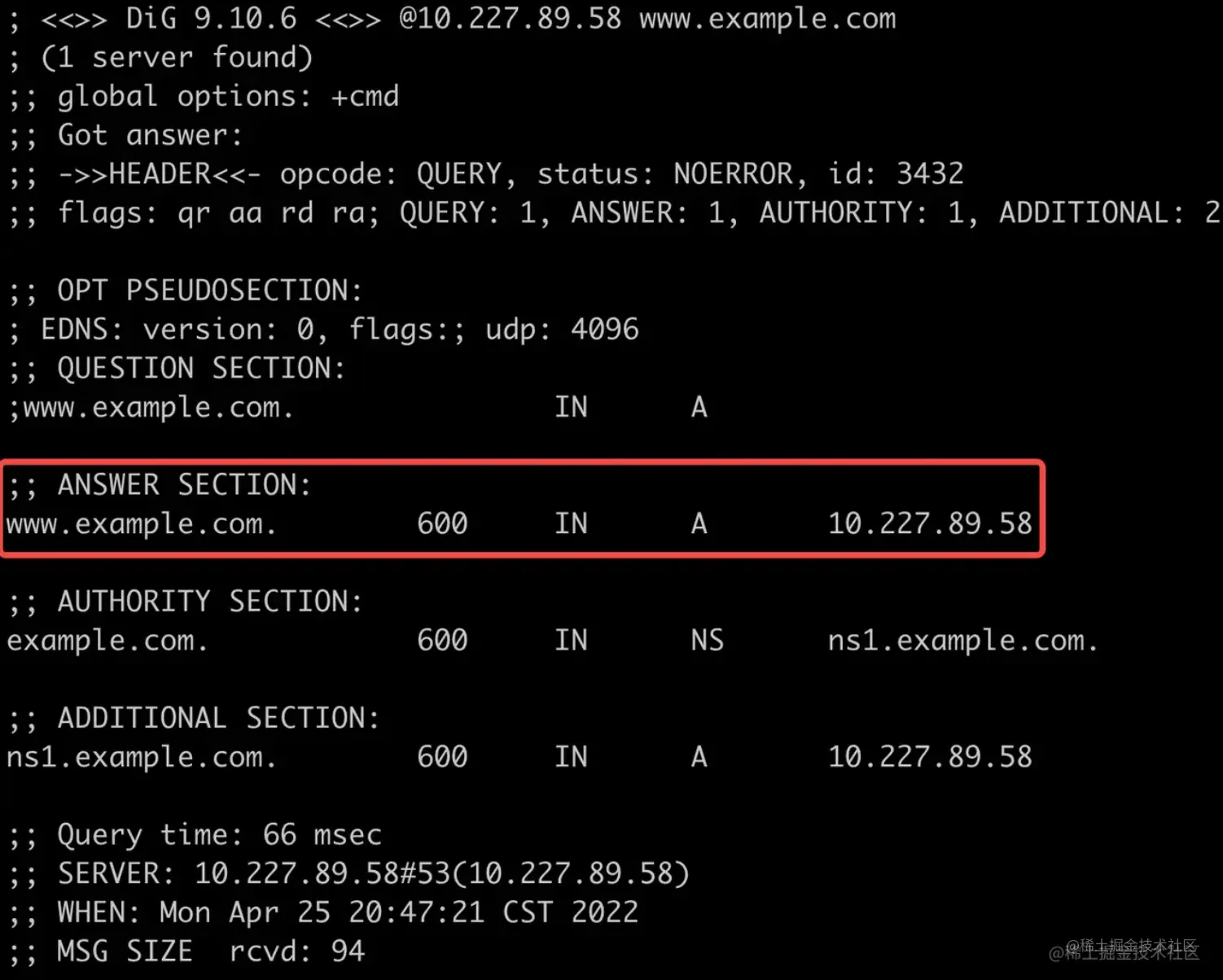

  • 验证权威DNS服务命令：dig @10.227.89.58 www.example.com （10.227.89.58可以换成上面监听的本机地址），命中本地托管的zone example.com，直接吐数据

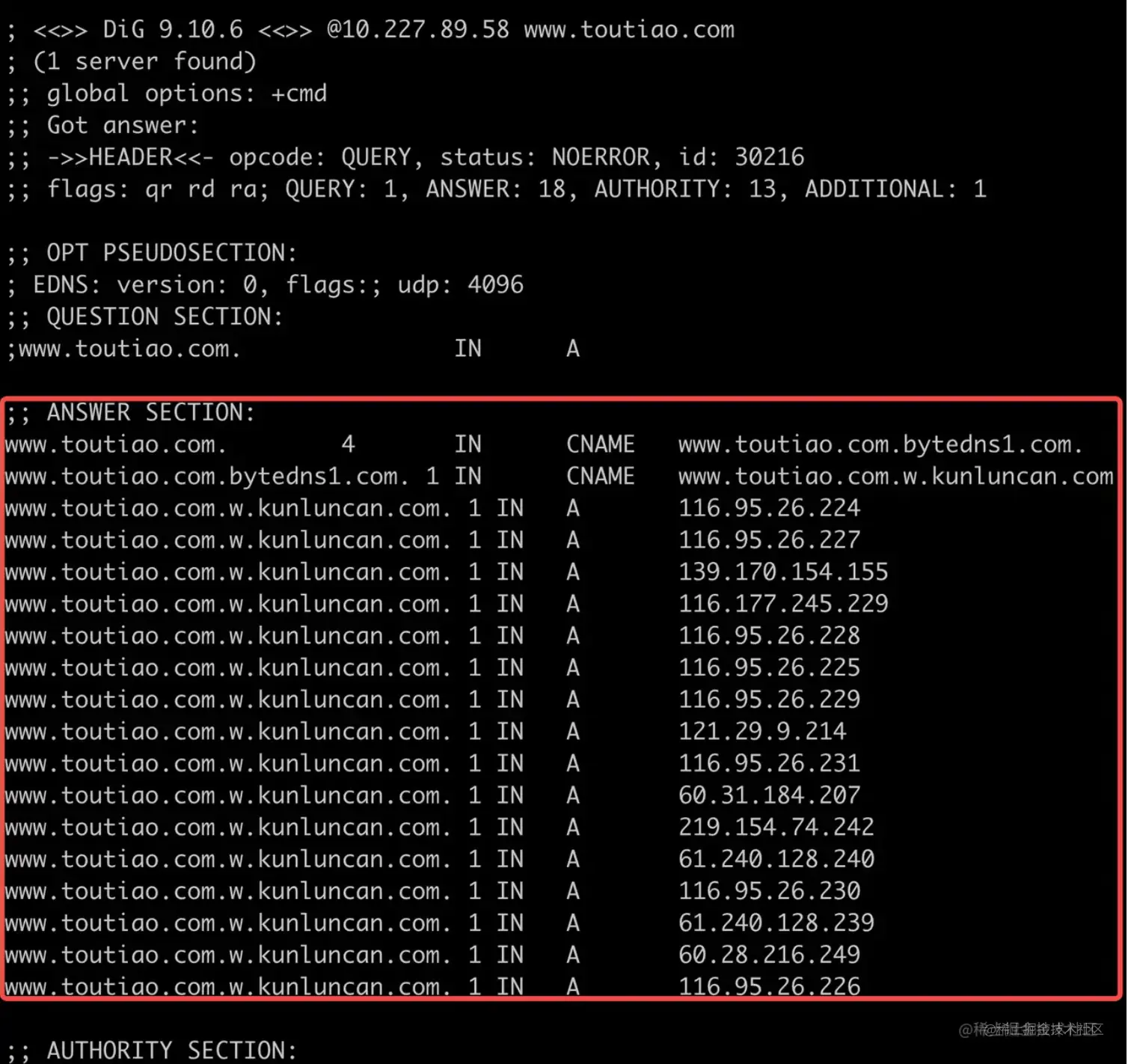

  • 验证LocalDNS服务

dig @10.227.89.58 www.toutiao.com （10.227.89.58可以换成上面监听的本机地址），未命中本地托管的zone数据，直接向任一forwarders（公共DNS）请求，获取结果后缓存到本地


git

git 配置

Git 自带一个 git config 的工具来帮助设置控制 Git 外观和行为的配置变量。 这些变量存储在三个不同的位置：

  1. /etc/gitconfig 文件: 包含系统上每一个用户及他们仓库的通用配置。 如果在执行 git config 时带上 --system 选项，那么它就会读写该文件中的配置变量。 （由于它是系统配置文件，因此你需要管理员或超级用户权限来修改它。）
  2. ~/.gitconfig 或 ~/.config/git/config 文件：只针对当前用户。 你可以传递 --global 选项让 Git 读写此文件，这会对你系统上 所有 的仓库生效。
  3. 当前使用仓库的 Git 目录中的 config 文件（即 .git/config）：针对该仓库。 你可以传递 --local 选项让 Git 强制读写此文件，虽然默认情况下用的就是它。。 （当然，你需要进入某个 Git 仓库中才能让该选项生效。）

每一个级别会覆盖上一级别的配置，所以 .git/config 的配置变量会覆盖 /etc/gitconfig 中的配置变量。

可以通过以下命令查看所有的配置以及它们所在的文件：

$ git config --list --show-origin

用户信息

安装完 Git 之后，要做的第一件事就是设置你的用户名和邮件地址。 这一点很重要，因为每一个 Git 提交都会使用这些信息，它们会写入到你的每一次提交中，不可更改：

$ git config --global user.name "John Doe"
$ git config --global user.email johndoe@example.com

再次强调，如果使用了 --global 选项，那么该命令只需要运行一次，因为之后无论你在该系统上做任何事情， Git 都会使用那些信息。 当你想针对特定项目使用不同的用户名称与邮件地址时，可以在那个项目目录下运行没有 --global 选项的命令来配置。

很多 GUI 工具都会在第一次运行时帮助你配置这些信息。

文本编辑器

既然用户信息已经设置完毕，你可以配置默认文本编辑器了，当 Git 需要你输入信息时会调用它。 如果未配置，Git 会使用操作系统默认的文本编辑器。

如果你想使用不同的文本编辑器，例如 Emacs，可以这样做：

$ git config --global core.editor emacs

在 Windows 系统上，如果你想要使用别的文本编辑器，那么必须指定可执行文件的完整路径。 它可能随你的编辑器的打包方式而不同。

检查配置信息

如果想要检查你的配置，可以使用 git config --list 命令来列出所有 Git 当时能找到的配置。

$ git config --list
user.name=John Doe
user.email=johndoe@example.com
color.status=auto
color.branch=auto
color.interactive=auto
color.diff=auto
...

你可能会看到重复的变量名，因为 Git 会从不同的文件中读取同一个配置（例如：/etc/gitconfig 与 ~/.gitconfig）。 这种情况下，Git 会使用它找到的每一个变量的最后一个配置。

你可以通过输入 git config <key>： 来检查 Git 的某一项配置

$ git config user.name
John Doe
