低代码 - 可视化拖拽技术分析（2）前言上一讲 - 低代码 - 可视化拖拽技术分析（1）中，我们实现了编辑器画布的拖

前言

上一讲 - 低代码 - 可视化拖拽技术分析（1）中，我们实现了编辑器画布区域的拖拽移动基础操作，接下来我们从使用体验角度，完善画布编辑区的拖动能力，其中包含：

为拖动的 block 靠近其他 block 时显示辅助线，
让拖动的 block 靠近其他 block 时具备吸附能力，
画布中 block 放大/缩小实现。

一、描述

1、关于辅助线：
当画布中存在两个或多个 block，拖动其中一个 block 至另一个 block（参照物）周围时，能够显示出上下，或者居中的参考线，便于对两个 block 进行对齐排版。

2、关于吸附：
当拖动 block 的移动位置非常接近另一个 block 的位置时（比如两个 block 的相差距离 < 5px），能够直接让它们紧挨在一起（吸附），而非手动去拖动实现精准对齐。这是一个很好的体验！

3、关于放大/缩小：
通过拖动 block 周围的圆点、线条，调整元素的尺寸大小。

二、辅助线思路

辅助线显示的规则是拿选中的 blocks 与其余未选中的 blocks，在拖动移动过程中进行位置比对。

在拖动一个或多个 block（focus blocks）前，画布上其余的 block（unfocused blocks）需要提供自身周围的参考线（即辅助线，下文中的 lines）；

每次拖动 focus blocks 时，会根据当前移动到的位置，与 unfocused blocks 提供的辅助线集合（lines）中的位置进行比较，若满足临近条件，显示其辅助线；

每一个 unfocused blocks 周围都可能存在10种辅助线，横向、纵向分别各5条。

下面绘制了两张图便于理解这里的思路：

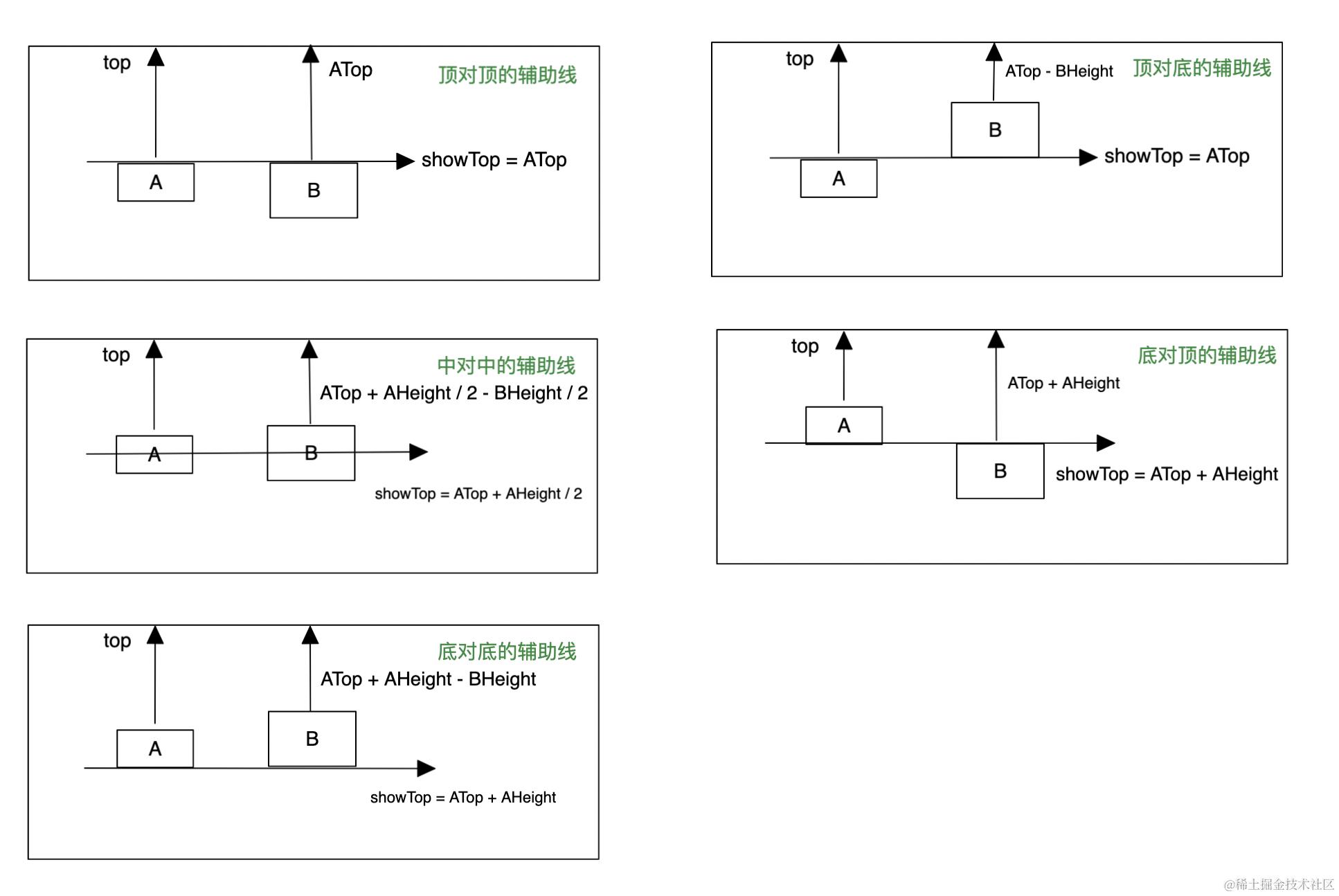

水平横向辅助线 5 种情况：

截屏2022-04-23 下午4.47.00.png

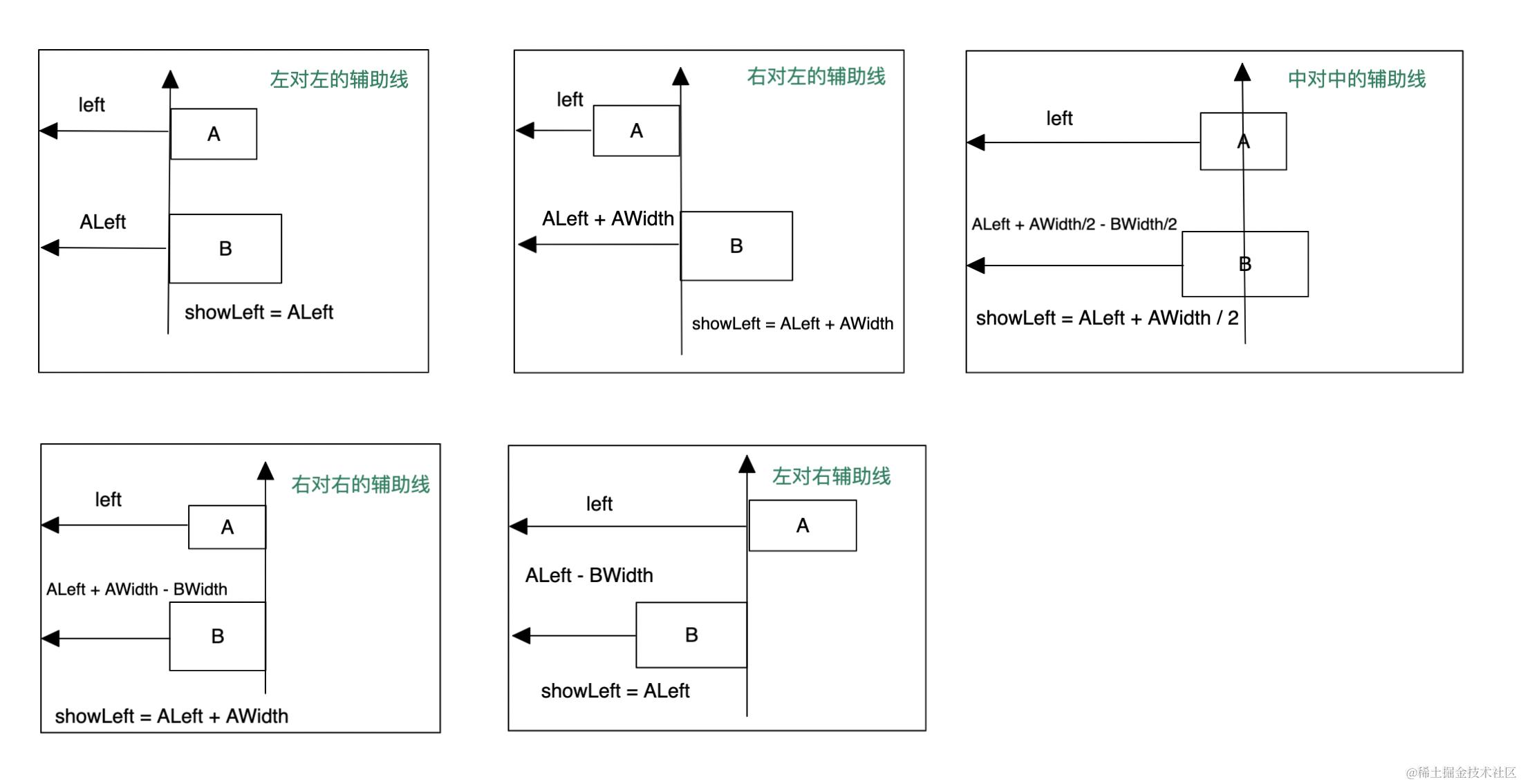

垂直纵向辅助线 5 种情况：

截屏2022-04-23 下午5.13.34.png

下面我们从代码层面实现辅助线。

三、辅助线实现

1、渲染视图

首先，我们需要两条线：水平位置线和垂直位置线，插入到 DOM 树上。

<div className="editor-container">
  <div
    ...
    id="canvas-container" style={{ ...schema.container }}>
    ...
    {markLine.x !== null && <div className="editor-line-x" style={{ left: markLine.x }}></div>}
    {markLine.y !== null && <div className="editor-line-y" style={{ top: markLine.y }}></div>}
  </div>
</div>

.editor-line-x{
  position: absolute;
  top: 0;
  bottom: 0;
  border-left: 1px dashed #1890ff;
}

.editor-line-y{
  position: absolute;
  left: 0;
  right: 0;
  border-top: 1px dashed #1890ff;
}

2、定义数据状态

这里需要用到两个 Hook：

currentBlockIndex：useRef，记录当前选中拖动的 block 索引；
markLine：useState，记录水平、垂直辅助线显示的位置，因为涉及到视图更新，这里使用 state 存储。

// 记录当前选中拖动的 block 索引
const currentBlockIndex = useRef(-1);
// 水平、垂直辅助线显示的位置
const [markLine, setMarkLine] = useState({ x: null, y: null });

currentBlockIndex 的记录时机，发生在选中 block 时，这样当在拖动移动时，可以从 schema.blocks 中拿到对应的 block；

{schema.blocks.map((block, index) => (
  <Block key={index} block={block} onMouseDown={e => handleMouseDown(e, block, index)}></Block>
))}

const handleMouseDown = (e, block, index) => {
  ...
  currentBlockIndex.current = index;
  // 进行移动
  handleBlockMove(e);
}

markLine 的记录时机发生在拖动移动过程中，下文介绍。

3、记录 block 宽高

由于下面 收集 lines 时需要用到 block 尺寸信息，所以我们在 block 被渲染在画布上时，保存其 width 和 height 信息。

// src/Block.js
useEffect(() => {
  const { offsetWidth, offsetHeight } = blockRef.current;
  const { style } = block;
  // block 初渲染至画布上时，记录一下尺寸大小，用于辅助线显示
  style.width = offsetWidth;
  style.height = offsetHeight;
  ...
}, [block]);

!!! 注意，有时候拖拽元素的宽高尺寸带有小数点，如果使用 offsetWidth 只能拿到向下取整的整数，因为这一点偏差，导致拖拽到画布上后，元素会出现换行现象。

针对这种情况，可以换成 getBoundingClientRect 获取元素的准确尺寸，保留两位小数或者是向上取整：

useEffect(() => {
  let { width, height } = blockRef.current.getBoundingClientRect();
  const offsetWidth = Math.ceil(width), offsetHeight = Math.ceil(height);
  const { style } = block;
  // block 初渲染至画布上时，记录一下尺寸大小，用于辅助线显示
  style.width = offsetWidth;
  style.height = offsetHeight;
  ...
}, [block]);

4、收集 lines

这里我们可以拟定两个“对象”（非 JS 对象数据结构，只是称呼）：

B：代表了当前选中拖动的 block，即 currentBlockIndex block；
A：代表了画布中剩余未选中的 blocks，每一个未选中的 block 都代表一个 A。

那么，接下来 lines 的收集，就是将每一个 A 周围的 10种 辅助线的位置进行存储。（这里可以结合代码与上文中的绘图，一起结合理解）

可以暂且先理解为"埋雷"，当拖动 B 移动到"埋雷"的位置时，显示辅助线条。

lines.x：存储以 left 为坐标的 editor-line-x 线条辅助线信息；
- lines.x.showLeft：垂直（竖）辅助线显示时所在的位置；
- lines.x.left：对应到「拖拽元素」所要显示的位置；（解释：当拖拽元素移动到 left 位置时，会让垂直辅助线显示出来，并显示在 showLeft 位置）

lines.y：存储以 top 为坐标的 editor-line-y 线条辅助线信息；
- lines.x.showTop：水平（横）辅助线显示时所在的位置；
- lines.x.top：对应到「拖拽元素」所要显示的位置；（解释：当拖拽元素移动到 top 位置时，会让垂直辅助线显示出来，并显示在 showTop 位置）

const handleBlockMove = (e) => {
  const { focus, unfocused } = blocksFocusInfo();
  const lastSelectBlock = schema.blocks[currentBlockIndex.current];
  // 我们声明：B 代表最近一个选中拖拽的元素，A 则是对应的参照物，对比两者的位置
  const { width: BWidth, height: BHeight, left: BLeft, top: BTop } = lastSelectBlock.style;

  dragState.current = {
    // 用于实现 block 在画布上进行移动
    startX: e.clientX,
    startY: e.clientY,
    startPos: focus.map(({ top, left }) => ({ top, left })),

    // 用于实现 block 在画布上的辅助线
    startLeft: BLeft,
    startTop: BTop,

    // 找到其余 A block（unfocused）作为参照物时，参照物周围可能出现的 lines
    lines: (() => {
      const lines = { x: [], y: [] }; // 计算横线的位置使用 y 存放；纵线的位置使用 x 存放。

      // 收集 B 移动到每个 unfocused 周围时，要显示的 10 条线信息
      unfocused.forEach(block => {
        const { top: ATop, left: ALeft, width: AWidth, height: AHeight } = block.style;

        // 水平横线显示的 5 种情况：（可以对着上图来看）
        lines.y.push({ showTop: ATop, top: ATop }); // 情况一：A 和 B 顶和顶对其。当拖拽元素移动到 ATop（lines.y.top） 位置时，显示这根辅助线，辅助线的位置是 ATop（lines.y.showTop）
        lines.y.push({ showTop: ATop, top: ATop - BHeight }); // 情况二：A 和 B 顶对底
        lines.y.push({ showTop: ATop + AHeight / 2, top: ATop + AHeight / 2 - BHeight / 2 }); // 情况三：A 和 B 中对中
        lines.y.push({ showTop: ATop + AHeight, top: ATop + AHeight }); // 情况四：A和B 底对顶
        lines.y.push({ showTop: ATop + AHeight, top: ATop + AHeight - BHeight }); // 情况四：A和B 底对底

        // 垂直纵线显示的 5 种情况：（可以对着上图来看）
        lines.x.push({ showLeft: ALeft, left: ALeft }); // A 和 B 左对左，线条显示在 A 的左边
        lines.x.push({ showLeft: ALeft + AWidth, left: ALeft + AWidth }); // A 和 B 右对左，线条显示在 A 的右边
        lines.x.push({ showLeft: ALeft + AWidth / 2, left: ALeft + AWidth / 2 - BWidth / 2 }); // A 和 B 中对中，线条显示在 A 的中间
        lines.x.push({ showLeft: ALeft + AWidth, left: ALeft + AWidth - BWidth }); // A 和 B 右对右，线条显示在 A 的右边
        lines.x.push({ showLeft: ALeft, left: ALeft - BWidth }); // A 和 B 左对右，线条显示在 A 的左边
      });

      return lines;
    })()
  }

  ...
}

5、查找 line

有了 lines 集合（所有可能会被渲染的辅助线 list），接下来根据当前拖动 block 移动的位置，去比对附近是否有 line 要被显示；

若 line 满足显示条件（比如：接近 5 像素距离时显示辅助线），调用 setMarkLine 去更新 markLine 的坐标，将 DOM 上的辅助线渲染在视图上。

const handleBlockMove = (e) => {
  ...

  const blockMouseMove = (e) => {
    let { clientX: moveX, clientY: moveY } = e;

    ----------------------------------------------
    // 计算鼠标拖动后，B block 最新的 left 和 top 值
    let left = moveX - dragState.current.startX + dragState.current.startLeft;
    let top = moveY - dragState.current.startY + dragState.current.startTop;
    let x = null, y = null;

    // 将当前 B block 移动的位置，和上面记录的 lines 进行一一比较，如果移动到的范围内有 A block 存在，显示对应的辅助线
    for (let i = 0; i < dragState.current.lines.x.length; i ++) {
      const { left: l, showLeft: s } = dragState.current.lines.x[i];
      if (Math.abs(l - left) < 5) { // 接近 5 像素距离时显示辅助线
        x = s;
        break;
      }
    }
    for (let i = 0; i < dragState.current.lines.y.length; i ++) {
      const { top: t, showTop: s } = dragState.current.lines.y[i];
      if (Math.abs(t - top) < 5) { // 接近 5 像素距离时显示辅助线
        y = s;
        break;
      }
    }

    setMarkLine({ x, y });
    ----------------------------------------------

    const durX = moveX - dragState.current.startX;
    const durY = moveY - dragState.current.startY;

    focus.forEach((block, index) => {
      block.style.top = dragState.current.startPos[index].top + durY;
      block.style.left = dragState.current.startPos[index].left + durX;
    })

    forceUpdate();
  }

  const blockMouseUp = () => {
    ...
  }

  document.addEventListener('mousemove', blockMouseMove);
  document.addEventListener('mouseup', blockMouseUp);
}

此时，画布辅助线功能实现完成！

6、画布中心点的辅助线

如果想支持：拖拽一个物料组件（block）到画布的中央点，我们也可以将画布看作是 A block。

lines: (() => {
  const lines = { x: [], y: [] };

  [...unfocused, {
    // 画布中心辅助线
    style: {
      top: 0,
      left: 0,
      width: schema.container.width,
      height: schema.container.height,
    }
  }].forEach(block => {
    ...
  });

  return lines;
})()

7、重置数据状态

当然，别忘记了在特定时机对记录做初始化操作。如：

点击画布的空白处时，重置 currentBlockIndex：

const handleClickCanvas = event => {
  event.stopPropagation();
  currentBlockIndex.current = -1;
  cleanBlocksFocus(true);
}

在拖动结束后，重置 markLine：

const blockMouseUp = () => {
  document.removeEventListener('mousemove', blockMouseMove);
  document.removeEventListener('mouseup', blockMouseUp);
  setMarkLine({ x: null, y: null });
}

四、吸附实现

吸附的实现思路可以理解为：当移动 B 非常接近 A 时，立刻让 B 去贴近 A，从而达到吸附效果。

比如我们可以定义相差 <= 5px 时，让拖动元素和另一个参照元素贴紧。

有了上面的 辅助线实现，只需要添加两行代码，将以 B 为目标的鼠标移动位置（moveX、moveY），改成以 A 为参考目标。

const handleBlockMove = (e) => {
  ...

  const blockMouseMove = (e) => {
    let { clientX: moveX, clientY: moveY } = e;

    for (let i = 0; i < dragState.current.lines.x.length; i ++) {
      const { left: l, showLeft: s } = dragState.current.lines.x[i];
      if (Math.abs(l - left) < 5) { // 接近 5 像素距离时显示辅助线
        x = s;
        // 实现吸附
*       moveX = dragState.current.startX - dragState.current.startLeft + l;
        break;
      }
    }
    for (let i = 0; i < dragState.current.lines.y.length; i ++) {
      const { top: t, showTop: s } = dragState.current.lines.y[i];
      if (Math.abs(t - top) < 5) { // 接近 5 像素距离时显示辅助线
        y = s;
        // 实现吸附
*       moveY = dragState.current.startY - dragState.current.startTop + t;
        break;
      }
    }

    ...
  }
}

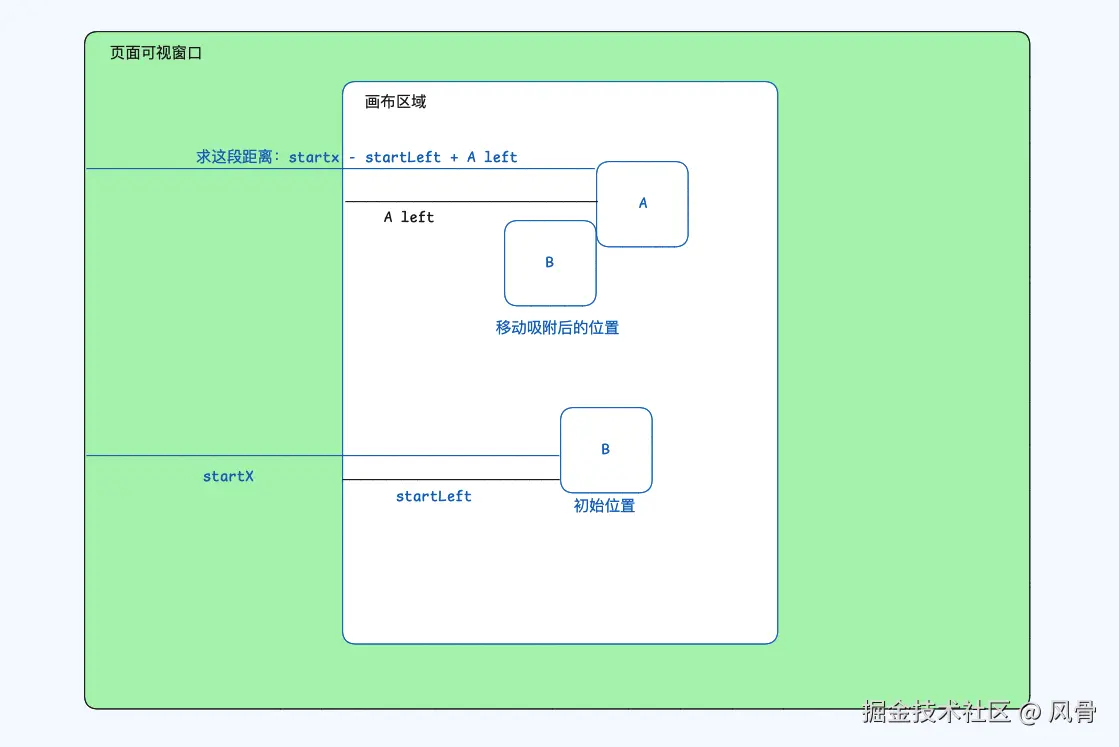

下面绘制了一张图来理解 moveX 的计算：

五、放大/缩小

放大缩小是指：画布中的元素在选中后，可以自由拉拽改变尺寸大小，拉拽的地方可以是元素的 4 个边角，或者上下左右四个方向。

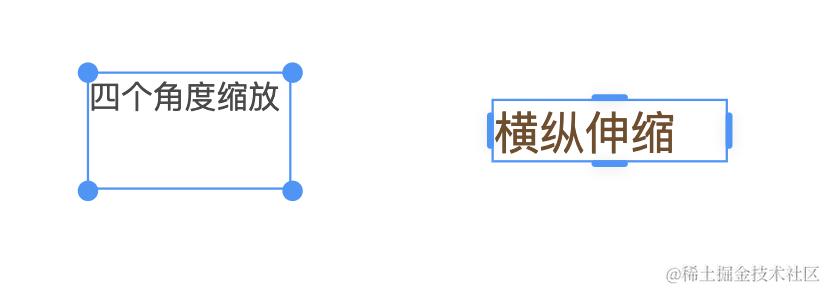

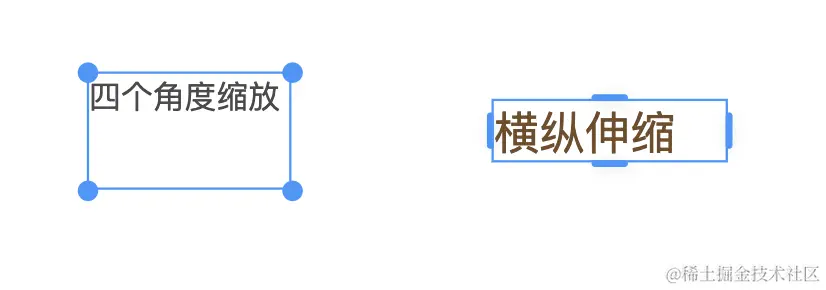

下面我们实现两种缩放模式：scale 四个边角缩放 和 scaleX 横竖伸缩，效果图如下：

我们在注册物料组件时，新增 focusShape 字段来区分两种缩放模式：

registerConfig.register({
  label: '文本',
  preview: () => '四个角度缩放',
  render: () => '四个角度缩放',
  type: 'text',
* focusShape: 'scaleDot',
});

registerConfig.register({
  label: '按钮',
  preview: () => <button>横纵伸缩</button>,
  render: () => <button>横纵伸缩</button>,
  type: 'button',
* focusShape: 'scaleLine',
});

1、结构定义

缩放一共涉及八个方向，这里我们定义如下：

const scaleDotPoints = ['lt', 'rt', 'lb', 'rb']; // 四个脚边放大缩小
const scaleLinePoints = ['l', 'r', 't', 'b']; // 横纵伸缩

下面我们为画布上选中的 block 应用这两种缩放视图，scaleDotPoints 对应四个小圆点，scaleLinePoints 对于四个横线，DOM 结构定义如下：

// Block
<div className={`editor-block`} style={blockStyle} ref={blockRef} {...otherProps}>
  {RenderComponent}

  {block.focus ? (
    <div className="block-focus-shape">
      {block.focusShape === 'scaleLine' ? (
        scaleLinePoints.map(point => (
          <span
            key={point}
            className="block-focus-shape__line"
            onMouseDown={event => handleMouseDownPoint(event, point)}
            style={getShapeLineStyle(point)}></span>
        ))
      ) : (
        scaleDotPoints.map(point => (
          <span
            key={point}
            className="block-focus-shape__dot"
            onMouseDown={event => handleMouseDownPoint(event, point)}
            style={getShapeDotStyle(point)}></span>
        ))
      )}
    </div>
  ) : null}
</div>

CSS 样式如下：

.block-focus-shape{
    &__dot{
      position: absolute;
      width: 9px;
      height: 9px;
      margin-left: -5px;
      margin-top: -5px;
      border-radius: 50%;
      background: #3297FC;
      cursor: pointer;
    }
    &__line{
      position: absolute;
      background: #3297FC;
      box-shadow: 0px 1px 6px 0px rgba(0,0,0,0.1);
      border-radius: 2px;
    }
}

2、位置计算

getShapeDotStyle 用于设置四个小圆角的位置：

const getShapeDotStyle = (point) => {
  const { width, height } = block.style;
  const hasL = /l/.test(point), hasT = /t/.test(point);
  let left = hasL ? 0 : width, top = hasT ? 0 : height;
  const style: React.CSSProperties = {
    left,
    top,
    cursor: `${cursorPoints[point]}-resize`,
  };
  return style;
}

getShapeLineStyle 用于设置四个线条的位置：

const getShapeLineStyle = (point) => {
  const linePointStyles = {
    l: { width: 3, height: 16, left: -3, top: '50%', marginTop: -8 },
    r: { width: 3, height: 16, right: -3, top: '50%', marginTop: -8, },
    t: { width: 16, height: 3, top: -3, left: '50%', marginLeft: -8 },
    b: { width: 16, height: 3, bottom: -3, left: '50%', marginLeft: -8 },
  }
  return {
    ...linePointStyles[point],
    cursor: `${cursorPoints[point]}-resize`,
  };
}

cursorPoints 定义了每一个方向要使用的 css cursor 鼠标指针：

const cursorPoints = {
  lt: 'nw',
  rt: 'ne',
  lb: 'sw',
  rb: 'se',
  l: 'w',
  r: 'e',
  t: 'n',
  b: 's',
}

3、按住圆点、线条进行放大缩小

这里我们监听 onMouseDown 鼠标按下后，监听 document 鼠标移动事件，去更改 block 的宽高和位置信息，核心实现如下：

const handleMouseDownPoint = (event, point) => {
  event.stopPropagation();
  const { clientX: startX, clientY: startY } = event;
  const { width, height, left, top } = block.style;

  const pointMouseMove = (event) => {
    const hasL = /l/.test(point), hasT = /t/.test(point), hasR = /r/.test(point), hasB = /b/.test(point);
    let { clientX: moveX, clientY: moveY } = event;
    const durX = moveX - startX, durY = moveY - startY;
    block.style = {
      ...block.style,
      width: Math.max(10, width + (hasL ? -durX : hasR ? durX : 0)), // 不存在 l 和 r，说明纵向缩放，width 不动
      height: Math.max(10, height + (hasT ? -durY : hasB ? durY : 0)), // 不存在 t 和 b，说明横向缩放，height 不动
      left: Math.min(left + width, left + (hasL ? durX : 0)), // 从左向右拖，不能超过 right，从右往左拖，left 不动
      top: Math.min(top + height, top + (hasT ? durY : 0)), // 从上往下拖，不能超过 bottom，从下往上拖，top 不懂
    }
  }

  const pointMouseUp = () => {
    document.removeEventListener('mousemove', pointMouseMove);
    document.removeEventListener('mouseup', pointMouseUp);
  }

  document.addEventListener('mousemove', pointMouseMove);
  document.addEventListener('mouseup', pointMouseUp);
}

提示：四个圆角可以同时进行 width/height 调整，四个线条只能修改 width/height 其中一个。

扩展：如果想统一两种模式的交互方式：四个边角、四个方向都采用圆角方式，只需改造下 getShapeDotStyle：

const scaleDotPoints = ['lt', 'rt', 'lb', 'rb', 'l', 'r', 't', 'b']; // 放大缩小

const getShapeDotStyle = (point: TPointKey) => {
  const { width, height } = block.style;
  const hasL = /l/.test(point), hasT = /t/.test(point), hasR = /r/.test(point), hasB = /b/.test(point);
  let left = 0, top = 0;

  // block 的四个角
  if (point.length === 2) {
    left = hasL ? 0 : width;
    top = hasT ? 0 : height;
  } else {
    // 上下两点的点，宽度居中
    if (hasT || hasB) {
      left = width / 2;
      top = hasT ? 0 : height;
    }
    // 左右两边的点，高度居中
    if (hasL || hasR) {
      left = hasL ? 0 : width;
      top = Math.floor(height / 2);
    }
  }

  const style: React.CSSProperties = {
    left,
    top,
    cursor: `${cursorPoints[point]}-resize`,
  };
  return style;
}

最后

到这里，我们优化了编辑器拖拽移动体验：实现辅助线和吸附功能。下节我们实现撤销和重做功能。

低代码 - 可视化拖拽技术分析（3）- 撤销与重做

如有不足之处，欢迎指正 👏 。

借鉴：谭志光 - 可视化拖拽组件库一些技术要点原理分析

低代码 - 可视化拖拽技术分析（2）

前言
