搭建好网络测试环境之后，可以着手进行网络编程了。
UEFI下提供了相应的Protocol，可以进行TCP和UDP的编程，而且针对IPv4和IPv6都提供了相应的支持。另外，也可以通过StdLib中封装好的Socket接口进行编程。
如果所有的编程方式都实现一遍，博客的篇幅就太长了。我原计划是用5篇左右的博客，把网络编程探索完的，因此，我准备用UEFI Protocol编写TCP(IPv4)示例和UDP(IPv4) 示例，以及StdLib接口把上述例子重新实现。
1 EFI_TCP4_PROTOCOL 的使用
大部分的UEFI Protocol，可通过设备的GUID找到，直接访问即可。与其他UEFI Protocol不同，网络需要频繁地生成新的Socket。在规范中，针TCP4，提供了两种Protocol。
一是EFI_TCP4_PROTOCOL，可以进行TCP的网络配置和通讯；二是EFI_TCP4_SERVICE_BINDING_PROTOCOL，用来生成EFI_TCP4_PROTOCOL实例。
不过，在EDK2的实现中，并没有提供EFI_TCP4_SERVICE_BINDING_PROTOCOL，而是为所有的网络协议提供了EFI_SERVICE_BINDING_PROTOCOL。也就是说，虽然在Spec中提供了各种名为EFI_XXXX_SERVICE_BINDING_PROTOCOL的协议，其实都是使用EFI_SERVICE_BINDING_PROTOCOL。
相对的，EFI_SERVICE_BINDING_PROTOCOL本身并没有GUID。其他网络协议的Protocol都有自己的GUID，比如TCP4、UDP4、TCP6等，它们共享同一EFI_SERVICE_BINDING_PROTOCOL接口，用来生成本身的实例。
1) EFI_SERVICE_BINDING_PROTOCOL接口说明
typedef struct _EFI_SERVICE_BINDING_PROTOCOL {
EFI_SERVICE_BINDING_CREATE_CHILD CreateChild; //生成子设备，并安装对应的Protocol
EFI_SERVICE_BINDING_DESTROY_CHILD DestroyChild;//销毁生成的子设备
} EFI_SERVICE_BINDING_PROTOCOL;
*typedef EFI_STATUS (EFIAPI EFI_SERVICE_BINDING_CREATE_CHILD) (
IN EFI_SERVICE_BINDING_PROTOCOL *This , //EFI_SERVICE_BINDING_PROTOCOL 实例
IN OUT EFI_HANDLE *ChildHandle // 创建的子设备句柄
);
*typedef EFI_STATUS (EFIAPI EFI_SERVICE_BINDING_DESTROY_CHILD) (
IN EFI_SERVICE_BINDING_PROTOCOL *This,//EFI_SERVICE_BINDING_PROTOCOL 实例
IN EFI_HANDLE ChildHandle // 创建的子设备句柄
);
基本的操作流程如下：
1-A) 通过gEfiArpServiceBindingProtocolGuid打开EFI_SERVICE_BINDING_PROTOCOL实例；
1-B) 使用此实例的CreateChild创建子设备；
1-C) 使用各网络协议的GUID，在子设备上安装对应的Protocol。具体的例子可以参考UEFI sepc 2.8 P390。
2) EFI_TCP4_PROTOCOL接口说明
typedef struct _EFI_TCP4_PROTOCOL {
EFI_TCP4_GET_MODE_DATA GetModeData;// 获取当前协议栈状态
EFI_TCP4_CONFIGURE Configure ; // 配置 TCP 地址、端口等属性
EFI_TCP4_ROUTES Routes ;// 添加或删除此 TCP 实例的路由
EFI_TCP4_CONNECT Connect;// 初始化 TCP 三次握手，建立 TCP 连接
EFI_TCP4_ACCEPT Accept ;// 侦听 TCP 连接请求
EFI_TCP4_TRANSMIT Transmit;// 发送数据
EFI_TCP4_RECEIVE Receive;// 接收数据
EFI_TCP4_CLOSE Close;// 关闭连接
EFI_TCP4_CANCEL Cancel;// 取消当前连接上的异步操作
EFI_TCP4_POLL Poll ; // 完成当前连接上的发送或接收操作
} EFI_TCP4_PROTOCOL;
*typedef EFI_STATUS (EFIAPI EFI_TCP4_TRANSMIT) (
IN EFI_TCP4_PROTOCOL *This, // 实例
IN EFI_TCP4_IO_TOKEN *Token // 指向完成令牌的队列
);
*typedef EFI_STATUS (EFIAPI EFI_TCP4_RECEIVE) (
IN EFI_TCP4_PROTOCOL *This, // 实例
IN EFI_TCP4_IO_TOKEN *Token // 指向完成令牌的队列
);
Config、Connect以及Accept，可以在Spec中查到说明，这里只对发送和传输重点解释。发送和传输都使用了EFI_TCP_IO_TOKEN型指针，其原型如下：
typedef struct {
EFI_TCP4_COMPLETION_TOKEN CompletionToken;// 完成操作的令牌
union {
EFI_TCP4_RECEIVE_DATA *RxData; // 接收数据缓冲
EFI_TCP4_TRANSMIT_DATA *TxData ; // 发送数据缓冲
} Packet;
} EFI_TCP4_IO_TOKEN;
typedef struct {
EFI_EVENT Event;// 此事件在请求完成之后触发
EFI_STATUS Status;// 完成操作之后的状态标志
} EFI_TCP4_COMPLETION_TOKEN;
typedef struct {
BOOLEAN UrgentFlag ; //TCP头的紧急标志位
UINT32 DataLength; //数据总长度
UINT32 FragmentCount; //数据分段个数
EFI_TCP4_FRAGMENT_DATA FragmentTable[1];//数据分段的数组
} EFI_TCP4_RECEIVE_DATA;
typedef struct {
BOOLEAN Push ; //TCP 头的 PSH 标志位
BOOLEAN Urgent ; //TCP 头的 URG 标志位
UINT32 DataLength; // 数据总长度
UINT32 FragmentCount; // 数据分段个数
EFI_TCP4_FRAGMENT_DATA FragmentTable[1]; // 数据分段的数组
} EFI_TCP4_TRANSMIT_DATA;
数据结构有点多，不过条理还是比较清楚的。网络协议中大量的使用了事件，具体不一一解释了，参照数据结构还是比较容易理解的。
2 TCP4 的编程
在实验中，我把UEFI作为客户端进行测试。设想中，服务端接收到客户端的数据后，将数据原样返回。
服务器的代码还没有编写，暂时使用“网络助手”来替代，模拟操作。
客户端代码编写过程大致可以分为以下几步：
- 使用EFI_SERVICE_BINDING_PROTOCOL生成EFI_TCP4_PROTOCOL对象；\
- 对生成的对象进行配置，同时创建所需要的各种Event对象；\
- 向服务端发起连接；\
- 数据传输；\
- 关闭连接，并销毁EFI_TCP4_PROTOCOL对象。
下面对提供的示例代码作简单的解释。
为了保存网络通信的相关配置项和缓冲区地址，构造了名为MYTCP4SOCKET的数据结构，包括所用到的各种句柄、缓冲区、令牌等，都在此结构内。同时，定义了此类型的全局数组TCP4SocketFd[32]，方便各个函数使用。
创建EFI_TCP4_PROTOCOL对象的函数为UINTN CreateTCP4Socket(VOID)，大致是按照Spec中提供的例子编写的。
需要着重了解的是函数EFI_STATUS InitTcp4SocketFd(INTN index)。此函数在CreateTCP4Socket()中调用了，截图如下：

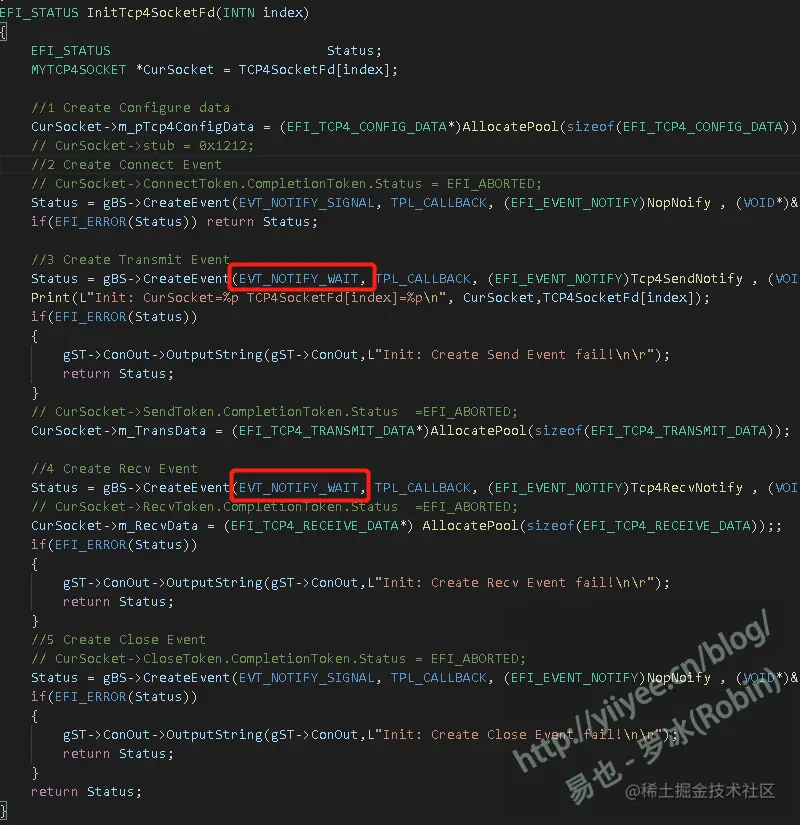

编辑
图1 代码截图
图中红框处的代码，与Spec中要求的略有不同。在测试中，如果使用EVT_NOYIFY_SIGNAL类型的话，数据是发送不了的（在TianCore模拟器中做的实验），所以做了一点改变。
其他的函数，理解相对简单，对照Spec中的Protocol说明，比较容易看懂，就不解释了。
3 测试
对照前几篇中的说明，搭建好网络测试环境。按如下命令进行代码编译：
C:\MyWorkspace>build -p RobinPkg\RobinPkg.dsc -a IA32 -m RobinPkg\Applications\EchoTCP4\ EchoTCP4.inf
在搭好的环境中，测试情况如下：

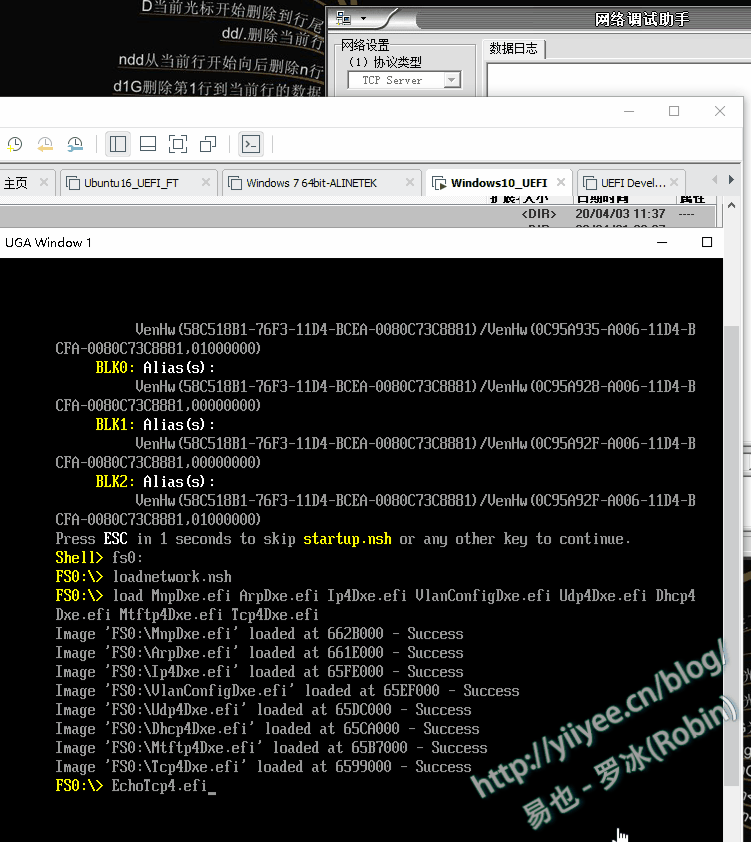

编辑
图2 测试TCP通信
**Gitee地址： gitee.com/luobing4365…
项目代码位于：/ **FF RobinPkg/ RobinPkg /Applications/EchoTCP4
