《Jetpack Compose系列学习》-18 Compose中Canvas绘制线和矩形

绘制线

之前我们学习了Canvas绘制点，我们再看看线怎么画。两点确定一条直线，和之前绘制点一样，绘制线的方法也是在DrawScope中定义，如下所示：

fun drawLine(
    color: Color, // 颜色
    start: Offset, // 线段开始的坐标点
    end: Offset, // 线段结束的坐标点
    strokeWidth: Float = Stroke.HairlineWidth, // 线段宽度
    cap: StrokeCap = Stroke.DefaultCap, // 处理线段的末端
    pathEffect: PathEffect? = null, // 适用于线段的可选效果或图案
    /*FloatRange(from = 0.0, to = 1.0)*/
    alpha: Float = 1.0f, // 透明度
    colorFilter: ColorFilter? = null, // 颜色效果
    blendMode: BlendMode = DefaultBlendMode // 混合模式
)

绘制线的方法和绘制点的方法很像，就是多了start和end，二者类型都是Offset，用来确定线段两端的坐标，其他参数和绘制点的没啥区别，我们来看看绘制线段的一个示例：

@Composable
fun DrawLineTest() {
    val start = Offset(100f, 100f)
    val end = Offset(900f, 900f)
    Canvas(modifier = Modifier.size(360.dp)) {
        drawLine(
            color = Color.Red,
            start = start,
            end = end,
            strokeWidth = 30f,
            cap = StrokeCap.Round
        )
    }
}

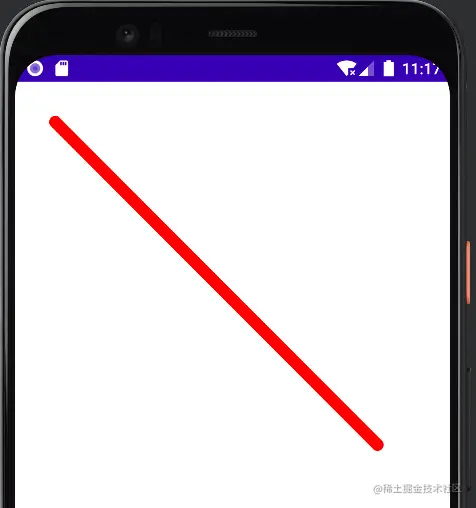

我们定义了两个点，是线段的起始点，然后定义了一个Canvas可组合项，其中使用DSL的方法绘制线段，将线段颜色定义为红色，线段宽度为30，末端做了圆角处理，效果如下：

还是比较简单的。

绘制矩形

绘制矩形之前来想一个问题，在一张白纸上画一个矩形需要什么条件？需要知道起始点，还需要知道矩形的大小，是的，我们直接看看绘制矩形方法的参数都有哪些：

fun drawRect(
    color: Color, // 颜色
    topLeft: Offset = Offset.Zero, // 起始点（左上角点的位置）
    size: Size = this.size.offsetSize(topLeft), // 大小
    /*@FloatRange(from = 0.0, to = 1.0)*/
    alpha: Float = 1.0f, // 透明度
    style: DrawStyle = Fill, // 样式
    colorFilter: ColorFilter? = null, // 颜色效果
    blendMode: BlendMode = DefaultBlendMode // 混合模式
)

color是必须填写的，其中还有另外一个绘制方法中，brush替代了这里的color,都和颜色相关，上篇中已经介绍过了，这里就不说了。我们先绘制一个矩形看看：

@Composable
fun DrawRectTest() {
    val topLeft = Offset(100f, 100f)
    Canvas(modifier = Modifier.size(360.dp)) {
        drawRect(
            color = Color.Red,
            topLeft = topLeft,
            size = Size(400f, 600f)
        )
    }
}

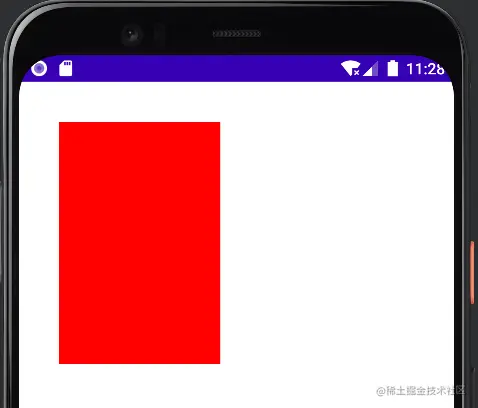

能看到，矩形的左上角点的位置（起点）是（100、100）；颜色是红色，大小宽高是400、600；看下效果：

有人会好奇，绘制矩形中有一个参数style之前没遇到过，我们一起看看，它的类型是DrawStyle，就是矩形是否有描边或填充，看看DrawStyle源码：

sealed class DrawStyle

/**
 * 绘制时完全用提供的颜色或者图案填充
 */
object Fill : DrawStyle()

class Stroke(
    /**
     * 画笔的宽度（单位：像素）
     */
    val width: Float = 0.0f,

    /**
     * 画笔斜角值，当连接角度很锐利时，此参数用于控制斜角连接的角度，值必须>=0
     */
    val miter: Float = DefaultMiter,

    /**
     * 线段末端的样式
     */
    val cap: StrokeCap = StrokeCap.Butt,

    /**
     * 设置直线和曲线段在描述路径上连接的处理方式，默认值为StrokeJoin.Miter
     */
    val join: StrokeJoin = StrokeJoin.Miter,

    /**
     * 作用于笔画的效果，null表示要绘制实线
     */
    val pathEffect: PathEffect? = null
) : DrawStyle() {
    // 省略...
}

DrawStyle是一个密封类，有两个子类Fill和Stoke，前者表示矩形整个被填充，后者表示矩形被描边处理。在Stoke中可以设置一些参数，大部分参数我们都比较熟悉了，需要注意的是，这里的width和前面的一样，默认值也是0.0f，所以必须进行设置，否则就空白无内容。我们一起绘制一个描边空心的矩形：

@Composable
fun DrawRectTest() {
    val topLeft = Offset(100f, 100f)
    val rectSize = Size(400f, 600f)
    Canvas(modifier = Modifier.size(360.dp)) {
        drawRect(
            color = Color.Red,
            topLeft = topLeft,
            size = rectSize,
            style = Stroke(
                width = 30f,
                miter = 4f,
                cap = StrokeCap.Round
            )
        )
    }
}

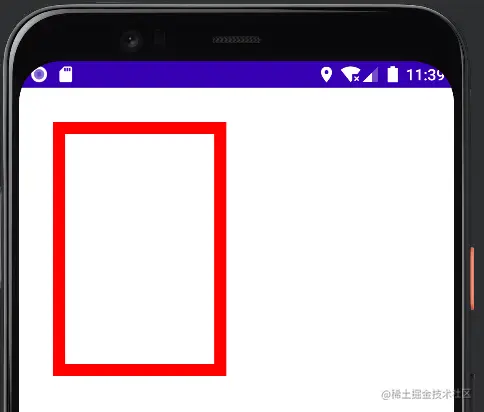

style我们设置为Stroke，width为30f，miter为4f，末端圆角处理，效果如下：

Stroke中的参数join之前没有见过，它类型为StrokeJoin，用来设置直线和曲线段在描边路径上连接的处理方式，默认值为StrokeJoin.Miter。先看一些StrokeJoin类：

@Suppress("INLINE_CLASS_DEPRECATED", "EXPERIMENTAL_FEATURE_WARNING")
@Immutable
inline class StrokeJoin internal constructor(@Suppress("unused") private val value: Int) {
    companion object {
        /**
         * 线段之间的连接形成尖角
         */
        val Miter = StrokeJoin(0)

        /**
         * 线段之间的连接是半圆形的
         */
        val Round = StrokeJoin(1)

        /**
         * 将线段对接端的角连接起来，呈现斜角外观
         */
        val Bevel = StrokeJoin(2)
    }

    override fun toString() = when (this) {
        Miter -> "Miter"
        Round -> "Round"
        Bevel -> "Bevel"
        else -> "Unknown"
    }
}

StrokeJoin类里有一个伴生对象，有三个变量：Miter、Round和Bevel，其默认值为Miter，就是类似于上图所示的尖角，我们修改下上面示例代码中的join：

@Composable
fun DrawRectTest() {
    val topLeft = Offset(100f, 100f)
    val rectSize = Size(400f, 600f)
    Canvas(modifier = Modifier.size(360.dp)) {
        drawRect(
            color = Color.Red,
            topLeft = topLeft,
            size = rectSize,
            style = Stroke(
                width = 30f,
                miter = 4f,
//                cap = StrokeCap.Round
                join = StrokeJoin.Round
            )
        )
    }
}

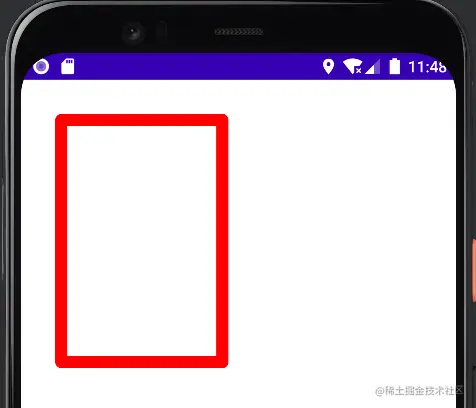

可以看到，矩形线段连接的地方变得圆滑了。绘制矩形时一定要控制好起始点和矩形的大小，再根据需求选择填充矩形还是进行描边等处理。

绘制圆角矩形

我们再看看圆角矩形怎么绘制，看绘制圆角矩形方法的定义：

fun drawRoundRect(
    color: Color,
    topLeft: Offset = Offset.Zero,
    size: Size = this.size.offsetSize(topLeft),
    cornerRadius: CornerRadius = CornerRadius.Zero,
    style: DrawStyle = Fill,
    /*@FloatRange(from = 0.0, to = 1.0)*/
    alpha: Float = 1.0f,
    colorFilter: ColorFilter? = null,
    blendMode: BlendMode = DefaultBlendMode
)

可以看到，参数和绘制普通矩形基本一样，只是多了一个圆角大小的参数cornerRadius，默认值是CornerRadius，可以通过下面的方法直接进行设置：

@Stable
fun CornerRadius(x: Float, y: Float = x) = CornerRadius(packFloats(x, y))

该方法有两个参数x、y，都是Float类型，分别针对x轴和y轴的半径大小构造一个Radius，需要注意的是x必须设置，y可以不设置，y不设置的话，其默认值为x。那么我们就一起绘制一个圆角矩形吧：

@Composable
fun DrawRoundRectTest() {
    val topLeft = Offset(100f, 100f)
    val rectSize = Size(400f, 600f)
    Canvas(modifier = Modifier.size(360.dp)) {
        drawRoundRect(
            color = Color.Red,
            topLeft = topLeft,
            size = rectSize,
            cornerRadius = CornerRadius(50f), // 圆角半径大小
            style = Stroke(
                width = 30f,
                miter = 4f,
                join = StrokeJoin.Round
            )
        )
    }
}

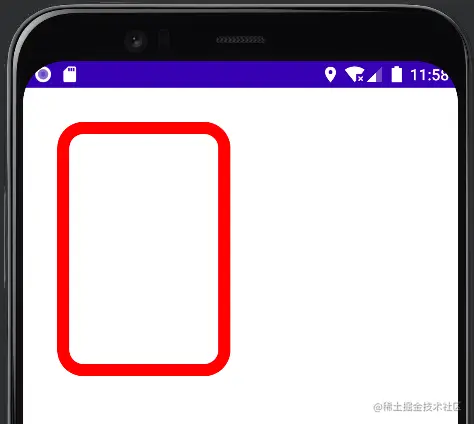

可以看到圆角效果还是非常明显的，大家在使用圆角矩形的时候可以根据实际需求来设置圆角值，其它使用方法和矩形一样。

相关代码已上传到github: github.com/Licarey/com…
