部署Prometheus监控平台

mengshicheng1992
322 阅读3分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

如未指定，下述命令在所有节点执行！

一、系统资源规划

节点名称系统名称CPU/ 内存网卡磁盘IP 地址OS
Prometheusprometheus2C/4Gens33128G192.168.0.10CentOS7
Grafanagrafana2C/4Gens33128G192.168.0.20CentOS7
Exporterexporter2C/4Gens33128G192.168.0.21CentOS7
cAdvisorcadvisor2C/4Gens33128G192.168.0.22CentOS7

二、系统软件安装与设置

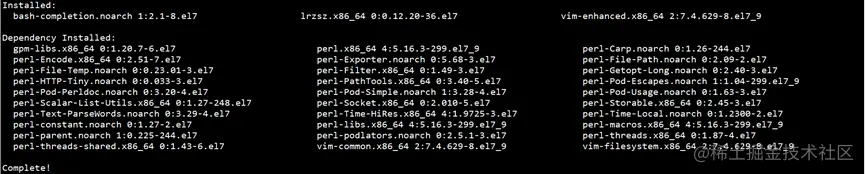

1、安装基本软件

yum -y install vim lrzsz bash-completion


2、设置名称解析

echo 192.168.0.10 prometheus >> /etc/hosts
echo 192.168.0.20 grafana >> /etc/hosts
echo 192.168.0.21 exporter >> /etc/hosts
echo 192.168.0.22 cadvisor >> /etc/hosts


3、设置NTP

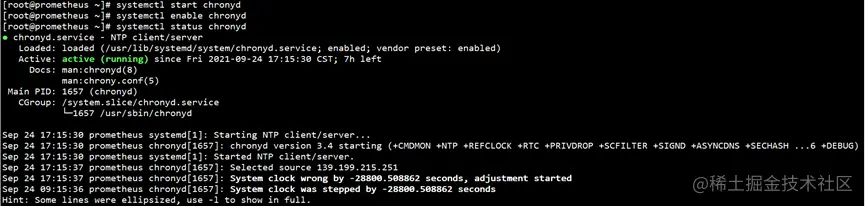

yum -y install chrony


systemctl start chronyd
systemctl enable chronyd
systemctl status chronyd


chronyc sources


4、设置防火墙、SELinux

systemctl stop firewalld
systemctl disable firewalld
setenforce 0
sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config


三、部署Prometheus监控平台

blog.csdn.net/m0_38100619…

1、部署Prometheus

在Prometheus节点上下载Prometheus二进制文件：

参考地址：prometheus.io/download/

下载地址：github.com/prometheus/…



在Prometheus节点上解压Prometheus二进制文件至系统目录：

tar -xf /root/prometheus-2.30.0-rc.0.linux-amd64.tar.gz -C /usr/local/


mv /usr/local/prometheus-2.30.0-rc.0.linux-amd64/ /usr/local/prometheus/


在Prometheus节点上创建数据目录：

mkdir -p /usr/local/prometheus/data/

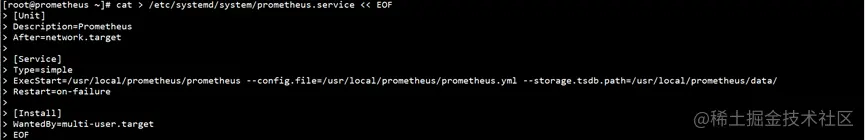

在Prometheus节点上配置systemd管理prometheus：

cat > /etc/systemd/system/prometheus.service << EOF
[Unit]
Description=Prometheus
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/prometheus/prometheus --config.file=/usr/local/prometheus/prometheus.yml --storage.tsdb.path=/usr/local/prometheus/data/
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

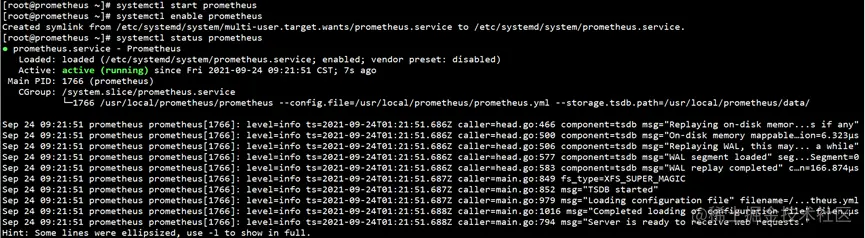

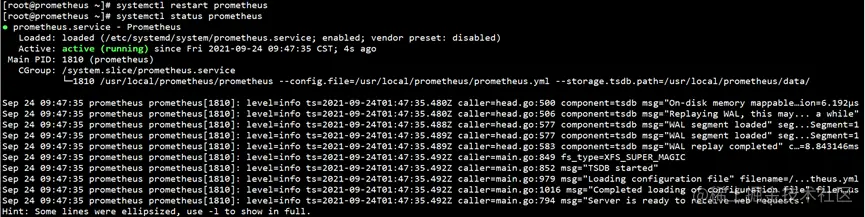

在Prometheus节点上启动prometheus，并设置自启动：

systemctl start prometheus
systemctl enable prometheus
systemctl status prometheus

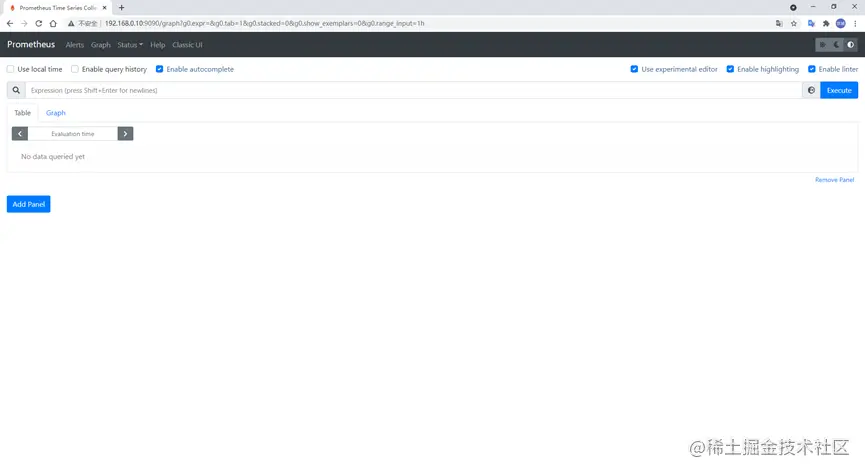

登录Prometheus界面：

http://192.168.0.10:9090/graph


2、部署Grafana

在Grafana节点上下载Grafana二进制文件：

参考地址：grafana.com/grafana/dow…

下载地址：dl.grafana.com/oss/release…



在Grafana节点上解压Grafana二进制文件至系统目录：

tar -xf /root/grafana-8.1.3.linux-amd64.tar.gz -C /usr/local/


mv /usr/local/grafana-8.1.3/ /usr/local/grafana/


在Grafana节点上创建数据目录：

mkdir -p /usr/local/grafana/data/

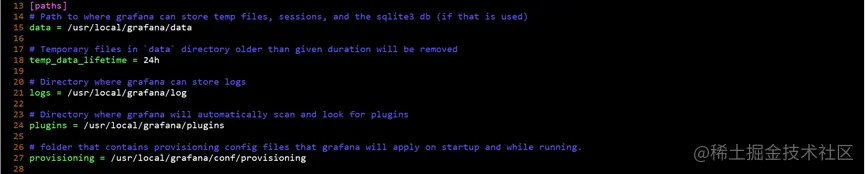

在Grafana节点上修改配置文件/usr/local/grafana/conf/defaults.ini：

[paths]
data = /usr/local/grafana/data
temp_data_lifetime = 24h
logs = /usr/local/grafana/log
plugins = /usr/local/grafana/plugins
provisioning = /usr/local/grafana/conf/provisioning

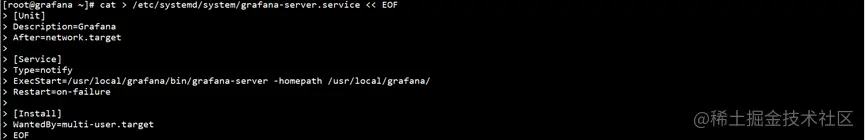

在Grafana节点上配置systemd管理grafana-server：

cat > /etc/systemd/system/grafana-server.service << EOF
[Unit]
Description=Grafana
After=network.target

[Service]
Type=notify
ExecStart=/usr/local/grafana/bin/grafana-server -homepath /usr/local/grafana/
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

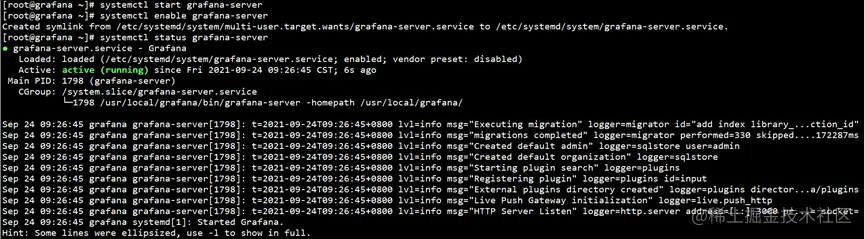

在Grafana节点上启动grafana-server，并设置自启动：

systemctl start grafana-server
systemctl enable grafana-server
systemctl status grafana-server

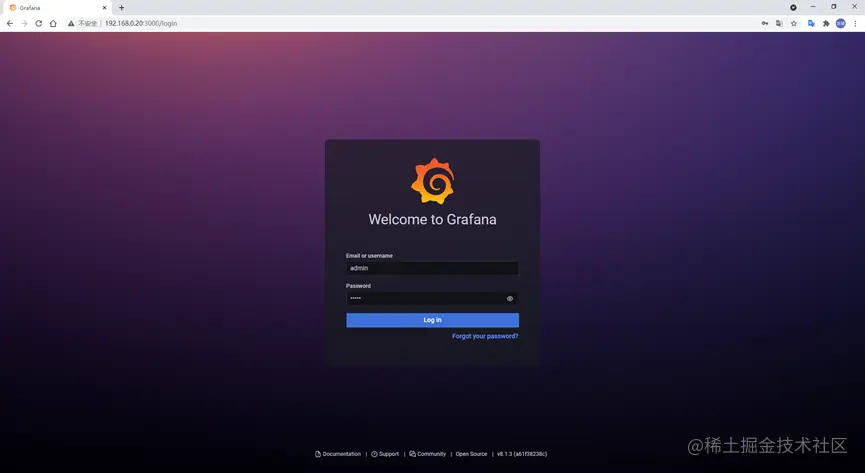

登录Grafana界面：

http://192.168.0.20:3000，初始用户名密码：admin/admin

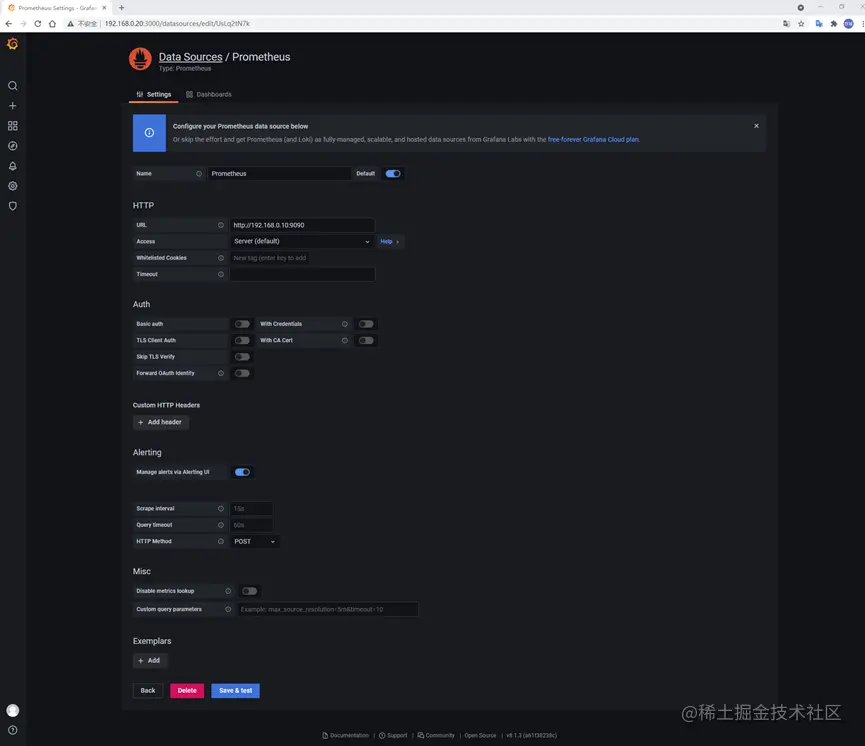

image.png 在Grafana节点上添加数据源，http://192.168.0.10:9090：

Configuration > Data sources > Add data source > Prometheus


3、部署Node Exporter

在Exporter节点上下载Node Exporter二进制文件：

参考地址：prometheus.io/download/

下载地址：github.com/prometheus/…



在Exporter节点上解压Node Exporter二进制文件至系统目录：

tar -xf /root/node_exporter-1.2.2.linux-amd64.tar.gz -C /usr/local/


mv /usr/local/node_exporter-1.2.2.linux-amd64/ /usr/local/node_exporter/


在Exporter节点上配置systemd管理node_exporter：

cat > /etc/systemd/system/node_exporter.service << EOF
[Unit]
Description=Prometheus Node Exporter
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/node_exporter/node_exporter
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

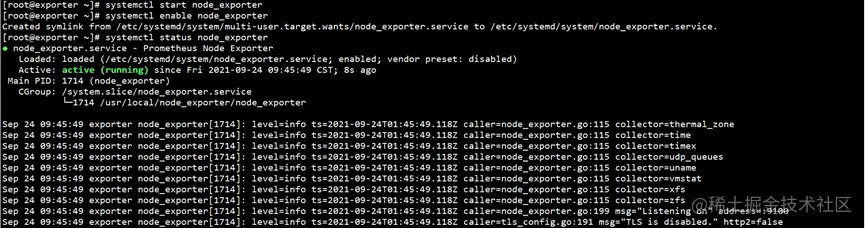

在Exporter节点上启动node_exporter，并设置自启动：

systemctl start node_exporter
systemctl enable node_exporter
systemctl status node_exporter

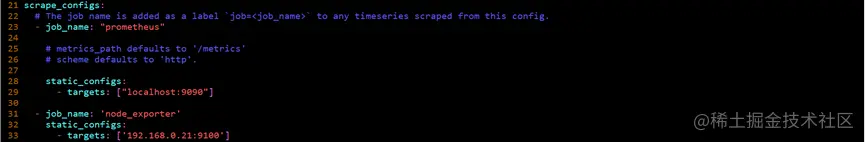

在Prometheus节点上添加mode_exporter配置：

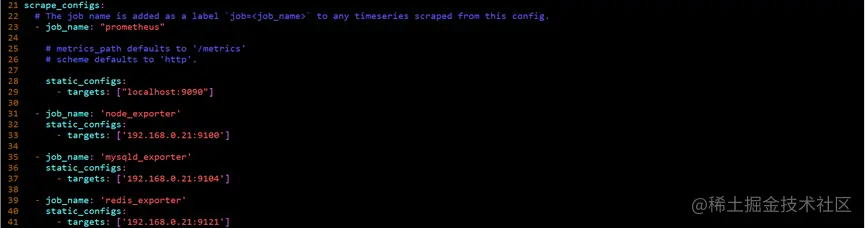

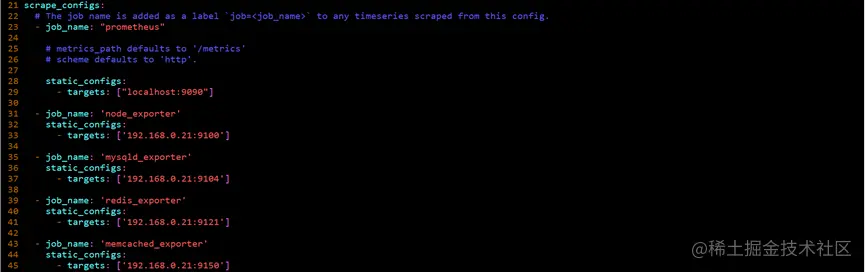

修改/usr/local/prometheus/prometheus.yml配置文件，在scrape_configs下增加配置：

  - job_name: 'node_exporter'
    static_configs:
      - targets: ['192.168.0.21:9100']

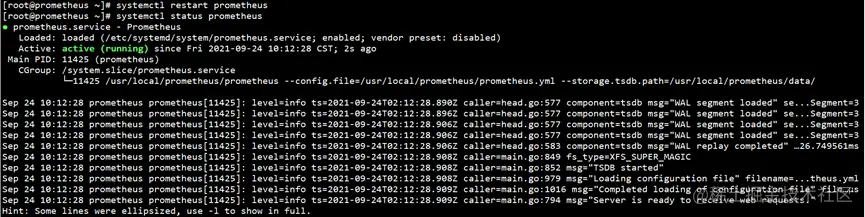

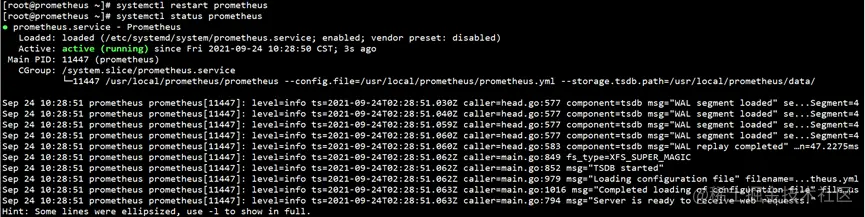

在Prometheus节点上重启prometheus：

systemctl restart prometheus
systemctl status prometheus

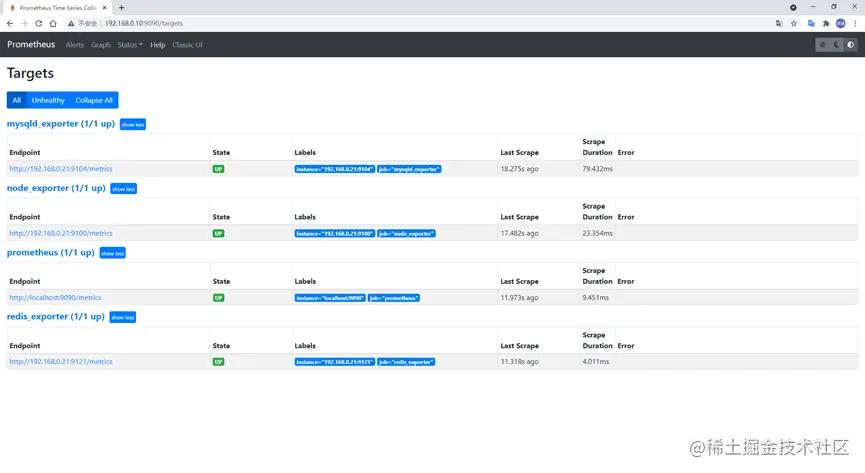

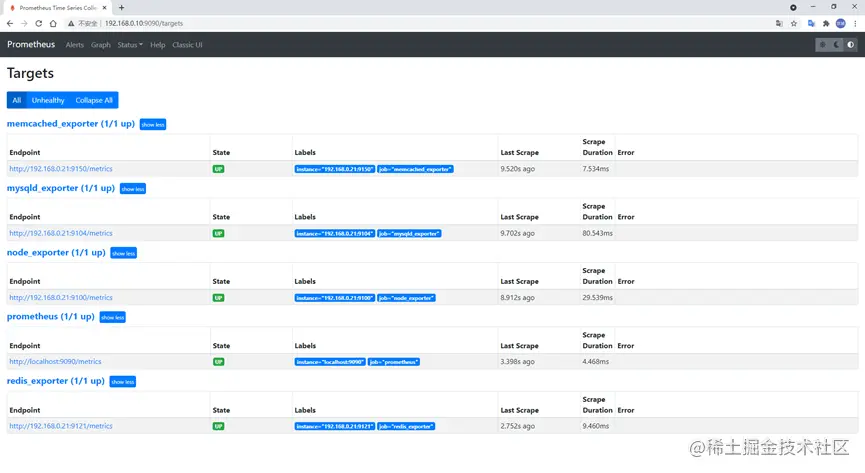

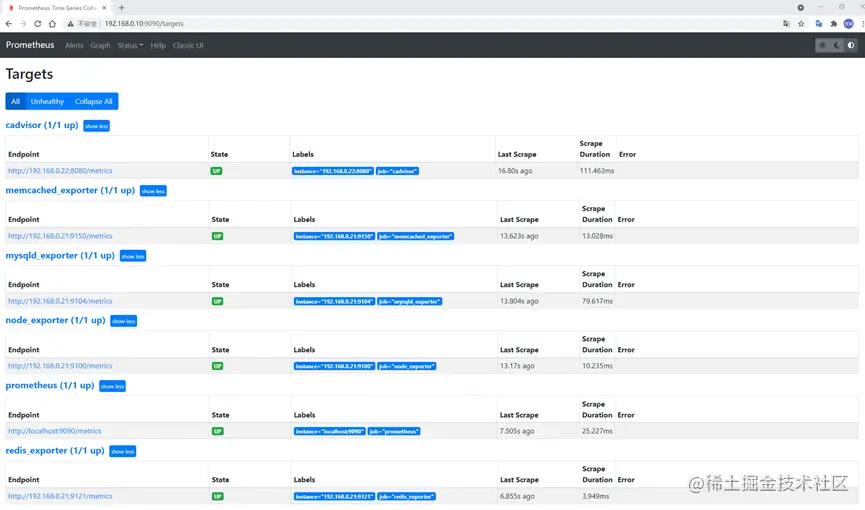

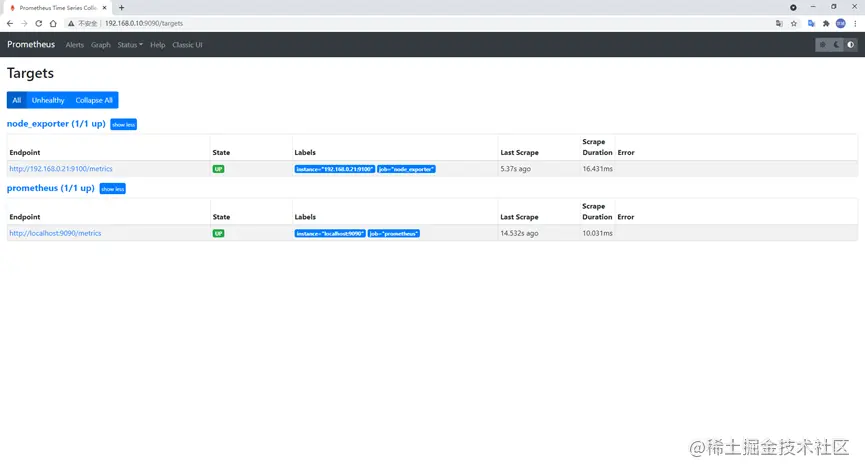

在Prometheus节点上查看数据采集状态：

http://192.168.0.10:9090/graph，States > Targets

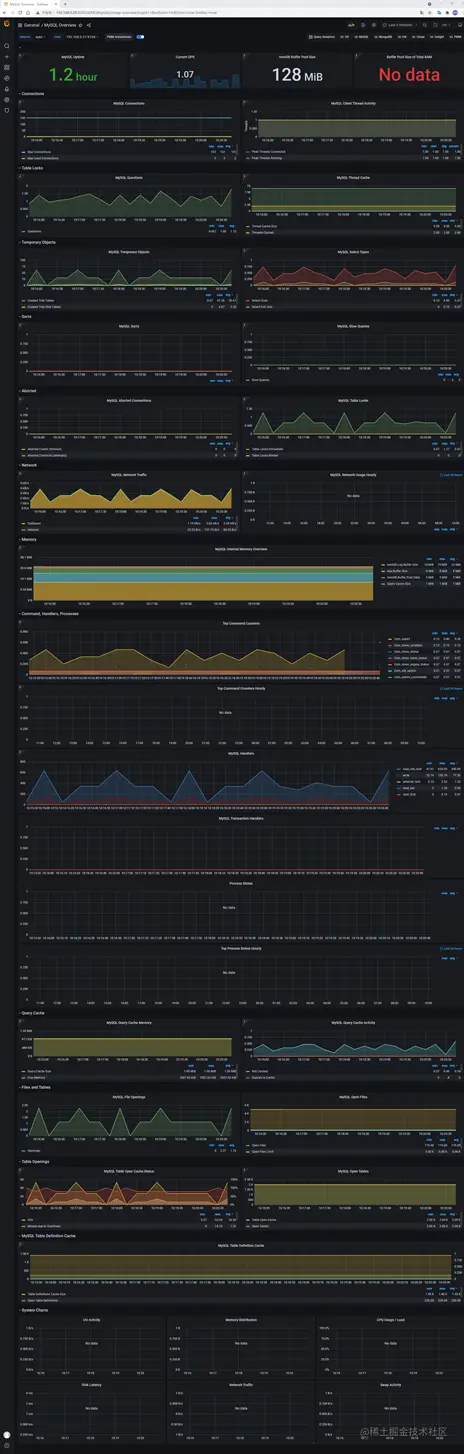

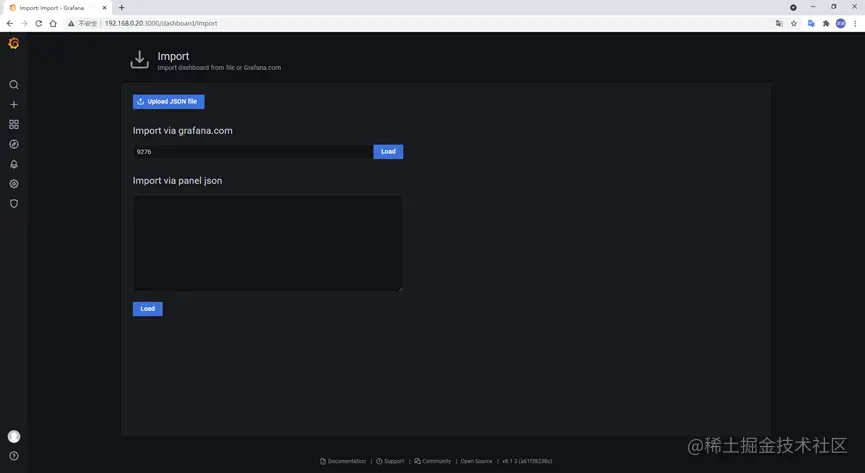

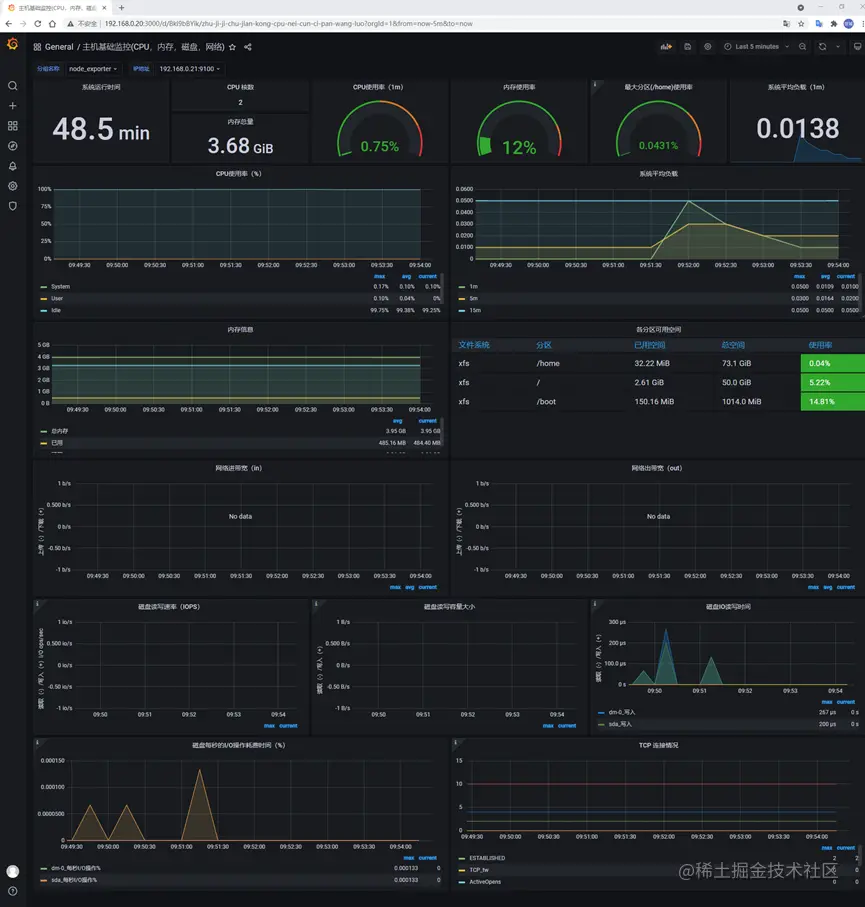

image.png 在Grafana界面导入Node监控模板，编号为9276：

http://192.168.0.20:3000，Create > Import




4、部署MySQL Exporter

在Exporter节点上部署MySQL，过程省略。



在Exporter节点上下载MySQL Exporter二进制文件：

参考地址：prometheus.io/download/

下载地址：github.com/prometheus/…



在Exporter节点上解压MySQL Exporter二进制文件至系统目录：

tar -xf /root/mysqld_exporter-0.13.0.linux-amd64.tar.gz -C /usr/local/


mv /usr/local/mysqld_exporter-0.13.0.linux-amd64/ /usr/local/mysqld_exporter/

image.png 在Exporter节点上创建MySQL配置文件：

cat > /etc/.mysqld_exporter.cnf << EOF
[client]
user=root
password=PassWord5.7!
EOF

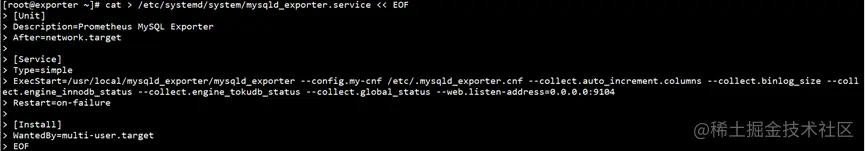

在Exporter节点上配置systemd管理mysqld_exporter：

cat > /etc/systemd/system/mysqld_exporter.service << EOF
[Unit]
Description=Prometheus MySQL Exporter
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/mysqld_exporter/mysqld_exporter --config.my-cnf /etc/.mysqld_exporter.cnf --collect.auto_increment.columns --collect.binlog_size --collect.engine_innodb_status --collect.engine_tokudb_status --collect.global_status --web.listen-address=0.0.0.0:9104
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

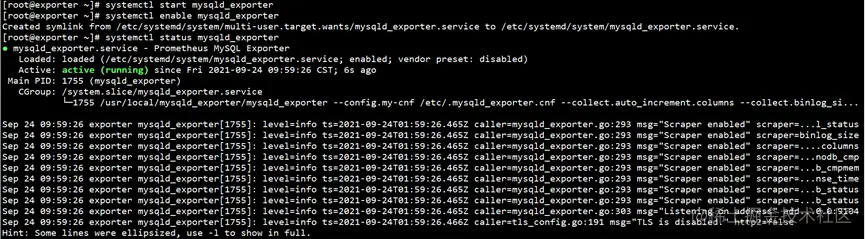

在Exporter节点上启动mysqld_exporter，并设置自启动：

systemctl start mysqld_exporter
systemctl enable mysqld_exporter
systemctl status mysqld_exporter

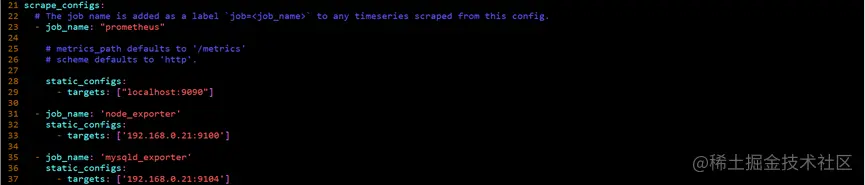

在Prometheus节点上添加mysqld_exporter配置：

修改/usr/local/prometheus/prometheus.yml配置文件，在scrape_configs下增加配置：

  - job_name: 'mysqld_exporter'
    static_configs:
      - targets: ['192.168.0.21:9104']


在Prometheus节点上重启prometheus：

systemctl restart prometheus
systemctl status prometheus

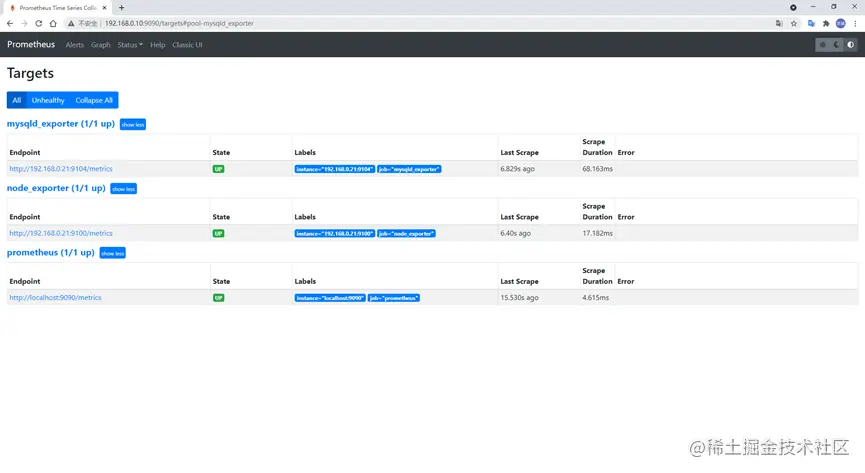

在Prometheus节点上查看数据采集状态：

http://192.168.0.10:9090/graph，States > Targets

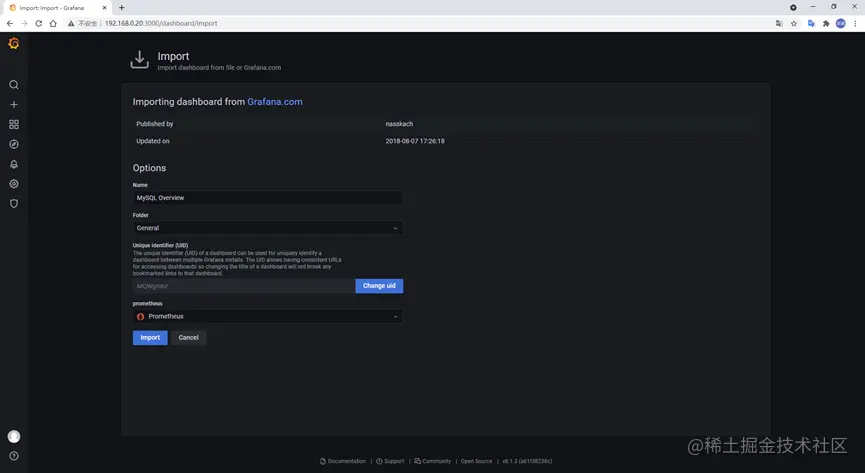

image.png 在Grafana界面导入MySQL监控模板，编号为7362：

http://192.168.0.20:3000，Create > Import




5、部署Redis Exporter

在Exporter节点上部署Redis，过程省略。



在Exporter节点上下载Redis Exporter二进制文件：

参考地址：github.com/oliver006/r…

下载地址：github.com/oliver006/r…



在Exporter节点上解压Redis Exporter二进制文件至系统目录：

tar -xf /root/redis_exporter-v1.27.0.linux-amd64.tar.gz -C /usr/local/


mv /usr/local/redis_exporter-v1.27.0.linux-amd64/ /usr/local/redis_exporter/

image.png 在Exporter节点上配置systemd管理redis_exporter：

cat > /etc/systemd/system/redis_exporter.service << EOF
[Unit]
Description=Prometheus Redis Exporter
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/redis_exporter/redis_exporter -redis.addr 127.0.0.1:6379 -redis.password 123456
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

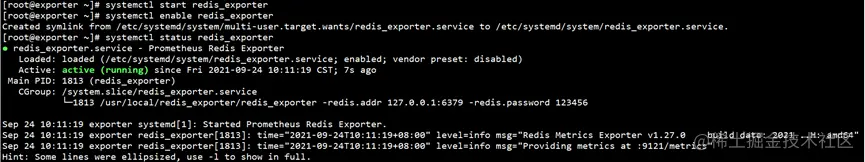

在Exporter节点上启动redis_exporter，并设置自启动：

systemctl start redis_exporter
systemctl enable redis_exporter
systemctl status redis_exporter


在Prometheus节点上添加redis_exporter配置：

修改/usr/local/prometheus/prometheus.yml配置文件，在scrape_configs下增加配置：

  - job_name: 'redis_exporter'
    static_configs:
      - targets: ['192.168.0.21:9121']


在Prometheus节点上重启prometheus：

systemctl restart prometheus
systemctl status prometheus


在Prometheus节点上查看数据采集状态：

http://192.168.0.10:9090/graph，States > Targets

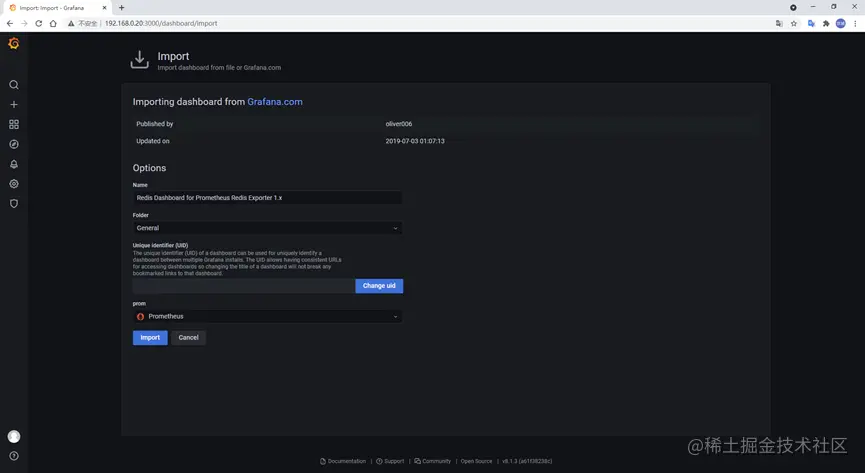

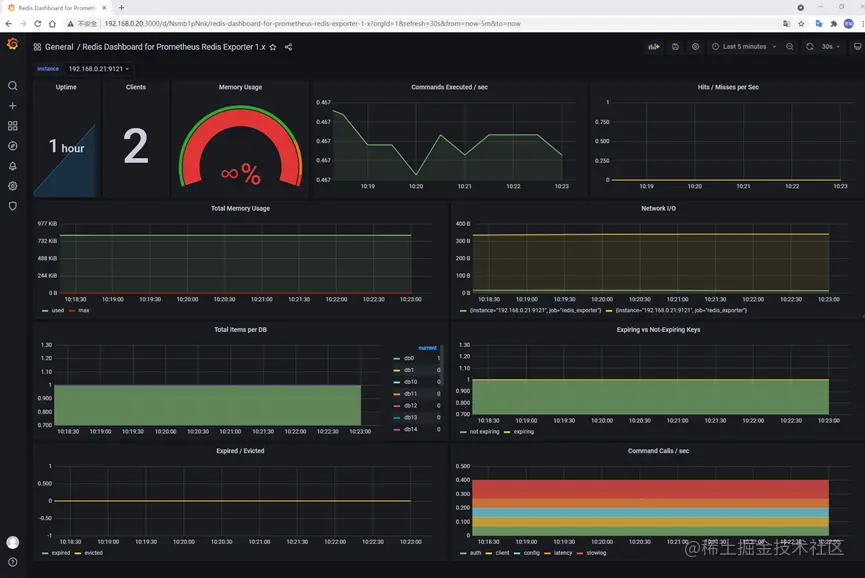

image.png 在Grafana界面导入Redis监控模板，编号为763：

http://192.168.0.20:3000，Create > Import




6、部署Memcache Exporter

在Exporter节点上部署Memcache，过程省略。



在Exporter节点上下载Memcache Exporter二进制文件：

参考地址：prometheus.io/download/

下载地址：github.com/prometheus/…



在Exporter节点上解压Memcache Exporter二进制文件至系统目录：

tar -xf /root/memcached_exporter-0.9.0.linux-amd64.tar.gz -C /usr/local/


mv /usr/local/memcached_exporter-0.9.0.linux-amd64/ /usr/local/memcached_exporter/

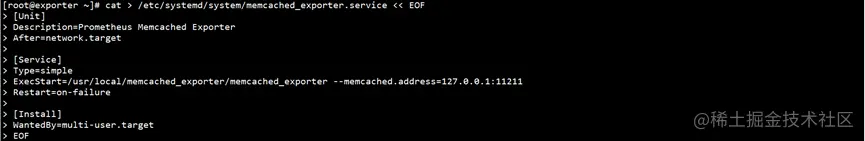

image.png 在Exporter节点上配置systemd管理memcached_exporter：

cat > /etc/systemd/system/memcached_exporter.service << EOF
[Unit]
Description=Prometheus Memcached Exporter
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/memcached_exporter/memcached_exporter --memcached.address=127.0.0.1:11211
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

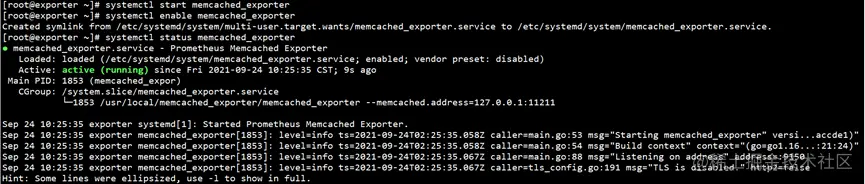

在Exporter节点上启动memcached_exporter，并设置自启动：

systemctl start memcached_exporter
systemctl enable memcached_exporter
systemctl status memcached_exporter


在Prometheus节点上添加memcached_exporter配置：

修改/usr/local/prometheus/prometheus.yml配置文件，在scrape_configs下增加配置：

  - job_name: 'memcached_exporter'
    static_configs:
      - targets: ['192.168.0.21:9150']

image.png 在Prometheus节点上重启prometheus：

systemctl restart prometheus
systemctl status prometheus


在Prometheus节点上查看数据采集状态：

http://192.168.0.10:9090/graph，States > Targets

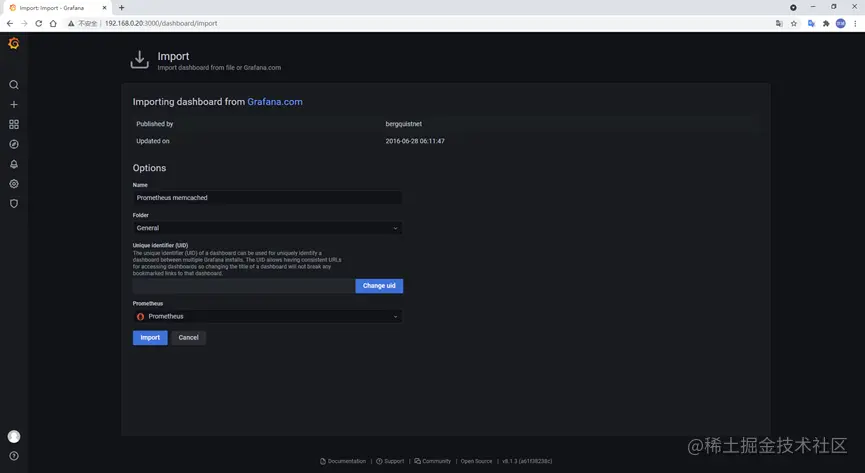

image.png 在Grafana界面导入Memcache监控模板，编号为37：

http://192.168.0.20:3000，Create > Import




7、部署cAdvisor

在Exporter节点上部署Docker，过程省略。

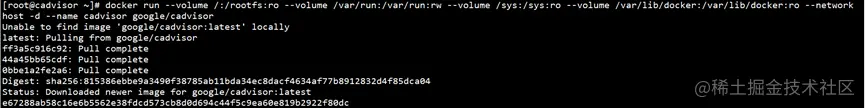

在cAdvisor节点上启动cAdvisor容器：

docker run --volume /:/rootfs:ro --volume /var/run:/var/run:rw --volume /sys:/sys:ro --volume /var/lib/docker:/var/lib/docker:ro --network host -d --name cadvisor google/cadvisor

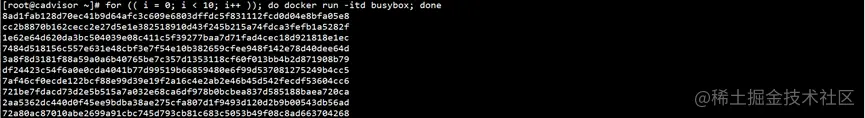

在cAdvisor节点上启动10个业务容器：

for (( i = 0; i < 10; i++ )); do docker run -itd busybox; done

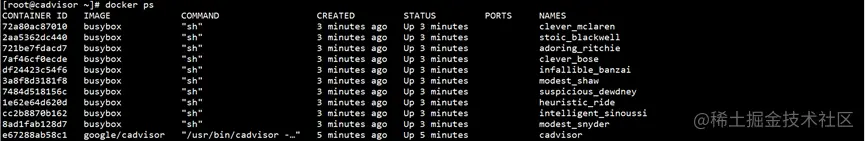

在cAdvisor节点上查看容器运行状态： image.png

在Prometheus节点上添加cadvisor配置：

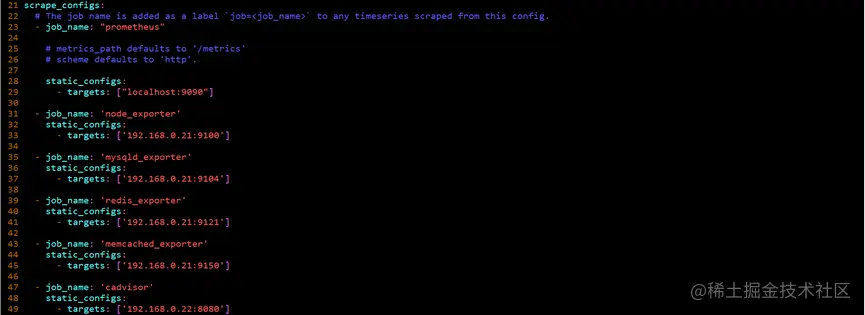

修改/usr/local/prometheus/prometheus.yml配置文件，在scrape_configs下增加配置：

  - job_name: 'cadvisor'
    static_configs:
      - targets: ['192.168.0.22:8080']


在Prometheus节点上重启prometheus：

systemctl restart prometheus
systemctl status prometheus


在Prometheus节点上查看数据采集状态：

http://192.168.0.10:9090/graph，States > Targets

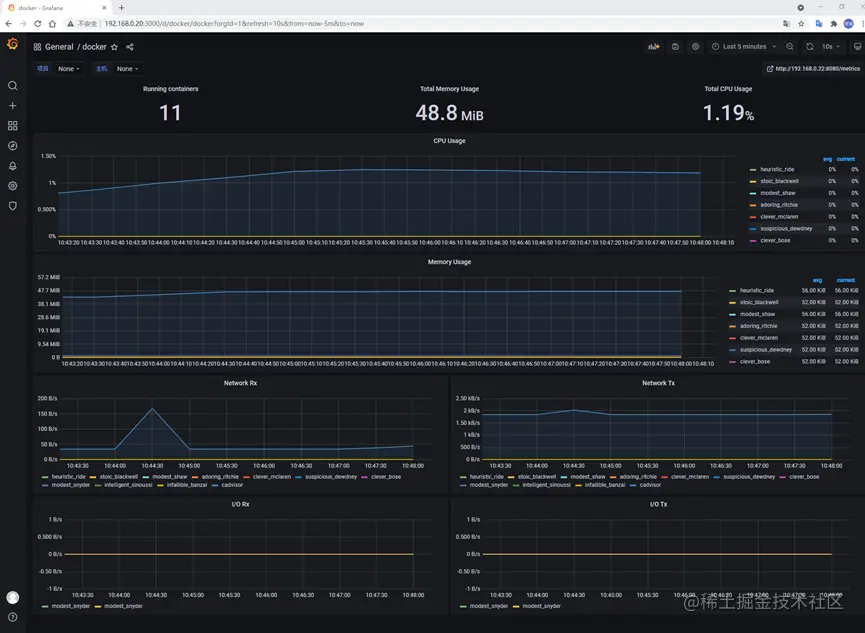

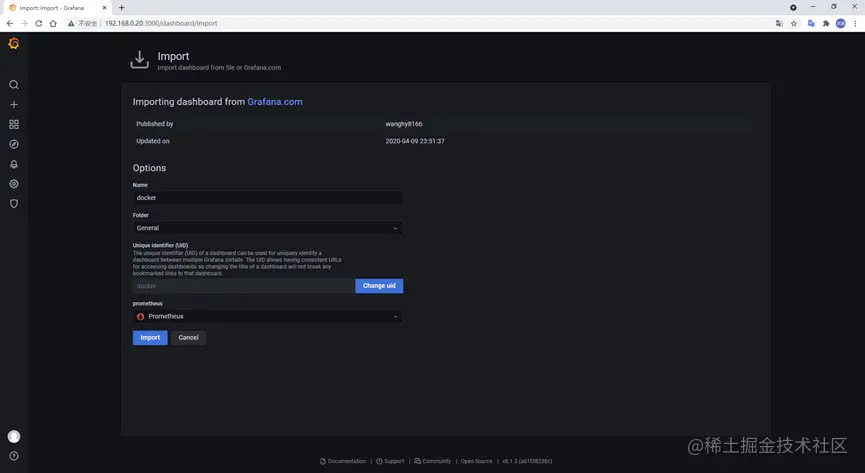

image.png 在Grafana界面导入cAdvisor监控模板，编号为11277：

http://192.168.0.20:3000，Create > Import
