浮点数表示法:

X=M×2^r

其中 M 为 尾数 , r 为 阶码

阶码是定点整数, 决定浮点数的范围

尾数是定点小数, 决定浮点数的精度

IEEE745 标准

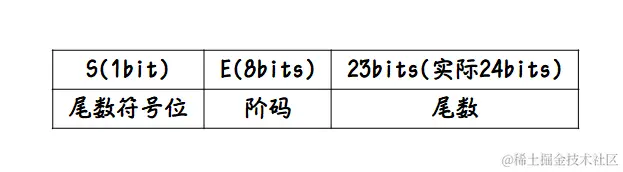

如使用 32 位表示单精度(float), 第一位表示 符号位 (注意是浮点数的符号, 不是阶码的符号), 第 2~9 位表示阶码(移码表示), 剩下 23 位表示尾数(原码表示, 若阶码不是 0 , 则省略小数点左边的 1 )

阶码的偏移量是 127

规格化数

(-1)^s1.M×2^{E-127}

尾数由于隐藏位 1 , 因此实际为 24 位

非规格化数

当阶码为 0, 尾数不为 0 时, 隐藏位为 0

(-1)^s0.M×2^{-126}

采用 IEEE754 标准单精度浮点数格式表示 45100000H
二进制表示为 0100 0101 0001 0000 0000 0000 0000 0000
第一位为 0 , 表示正数
阶码 1000 1010 其原码需要移码减去 127(0111 1111) 得 1011(十进制11)
尾数存在隐藏 1 , 因此为 1.001...(1.125)
因此结果为 1.125×2^11

IEEE754 标准中移码的规格化, 正数为 0.1... 负数为 1.1...

加减法

阶数相同时, 尾数直接进行加减法

阶数不相同时

如 $x=0.1101×2^{01}$ 与 $y=-0.1010×2^{11}$ , 求 $x+y$

需要进行如下五步

对阶

已知 $[x]_补=00,01;00.1101$ 与 $[y]_补=00,11;11.0110$

注意这里符号位都是两位的...☃️

求出阶差

[Δ_r]_补=[r_x]_补-[r_y]_补=[r_x]_补+[-r_y]_补=0001(1)+1101(-3)=1110(-2)

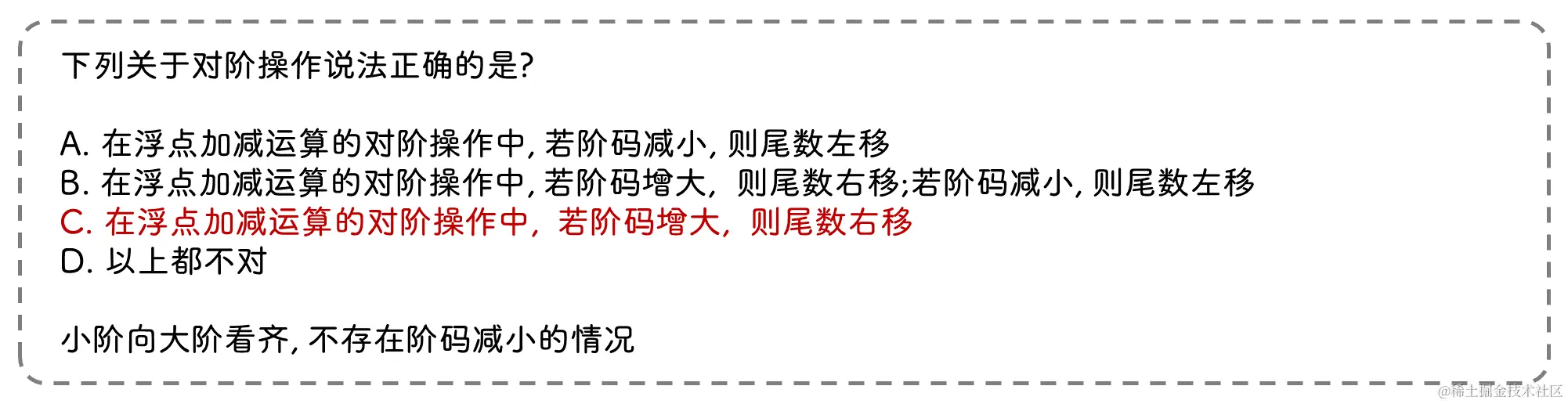

说明 $x$ 的阶更小, 为了让 小阶向大阶看齐 , 让 $x$ 的阶加 2, 那么 $x$ 的尾数就要缩小 $2^2$ 倍, 也就是右移 2 位

x=00,11;00.0011(010)

通常移除的部分要保留, 称为 保留附加位 , IEEE754 通常包括 3 位保留附加位, 分别为 保护位 舍入位 粘位 舍入位右边若没有数了, 则粘位为 0

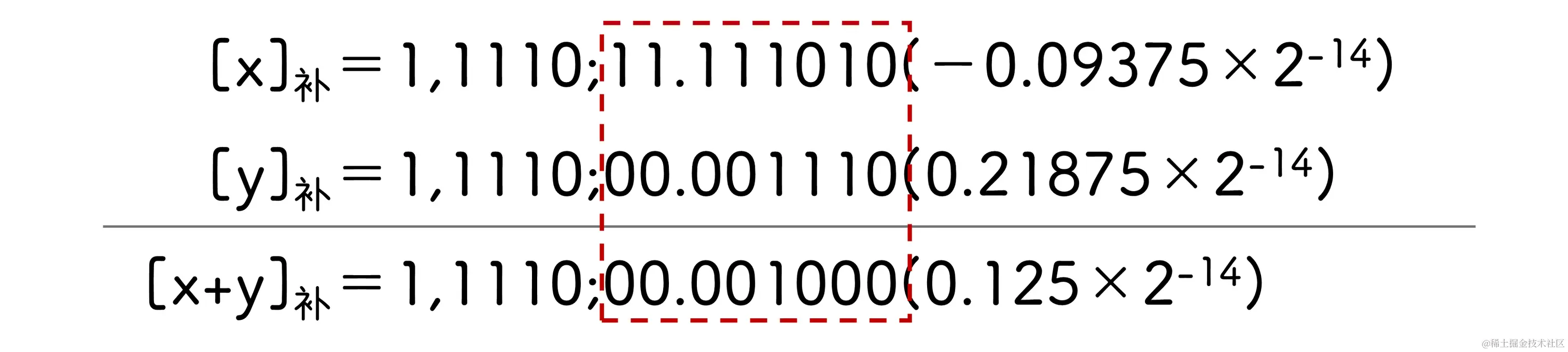

尾数运算

因为对阶了, 因此这里和阶数相同时运算法则一致

规格化

注意这里是补码得规格化

正数时尾数 00.1...

负数时尾数 11.0... (除了-0.5 , 也就是 11.10....0 )

左规: 将尾数 00.01.... 或者 11.10... 左移一位, 阶码减 1

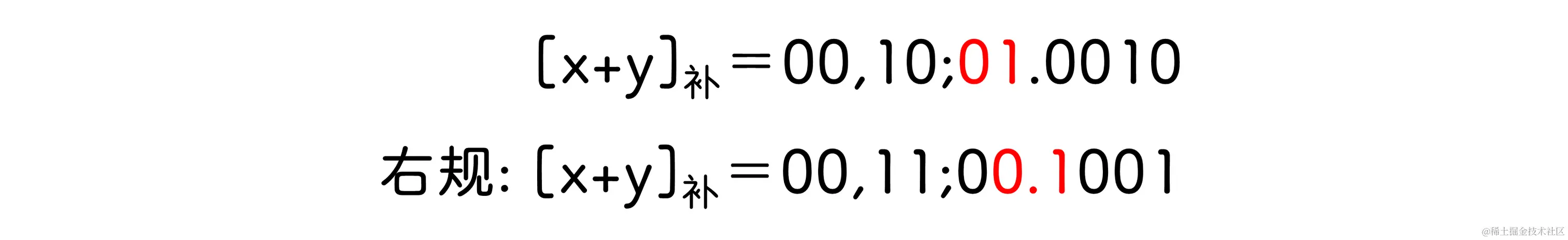

右规: 将尾数 10.?.... 或者 01.?.... 右移一位, 阶码加 1

舍入

末位恒置1 规格化时尾数均加 1

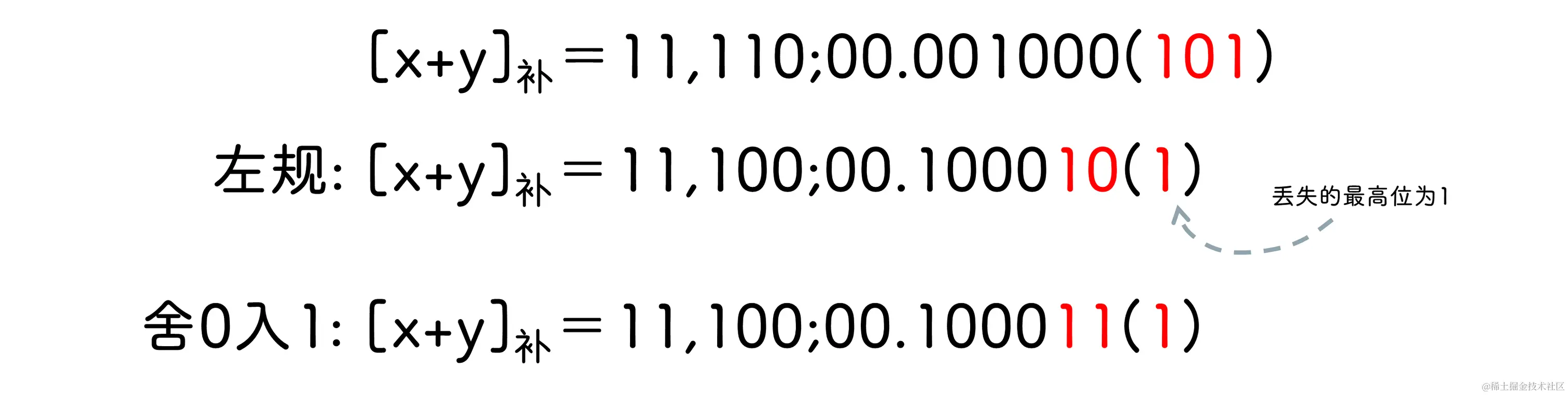

0舍1入 规格化丢失的最高位是 1 则结果加 1

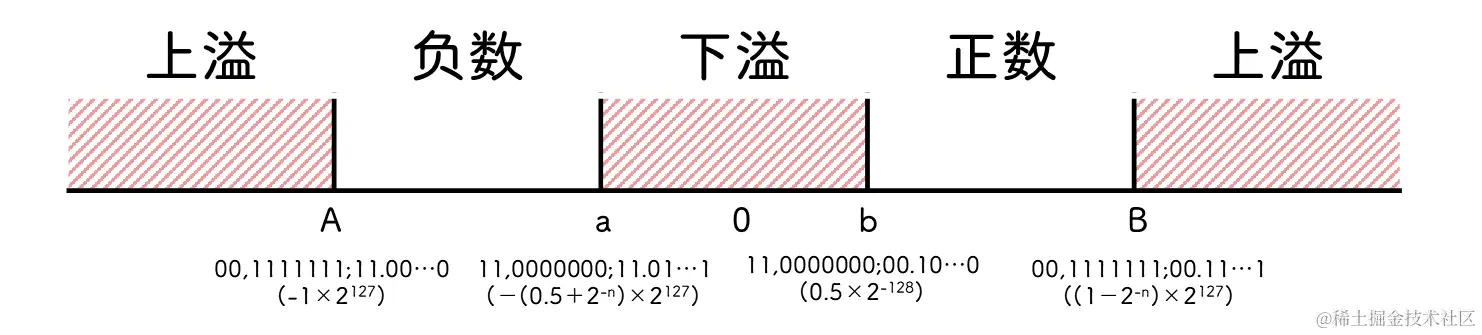

溢出处理

下溢时趋于 0 , 直接当作 0

乘法

阶码相加
尾数相乘
规范化舍入

除法

尾数调整
阶码求差
尾数相除
规范化舍入
