Tagged pointer

背景

在iPhone5s之前，iPhone设备都是采用32位架构的处理器，5s的时候，苹果采用 64 位架构的 A7 双核处理器，为了节省内存和提高执行效率，苹果提出了Tagged pointer的概念

如果我们要存储一个NSNumber类型的对象，值为整数，NSInteger类型的变量在32位cpu下占4字节，64位cpu下占用8字节，指针类型的大小也是和cpu有关，32 位 cpu 下为 4 个字节，在 64 位 cpu 下也是 8 个字节

所以一个iOS程序，从32位迁移到64位，如果没有Tagged pointer时对象所占用的内存会增大很多。同时从效率角度来看，一个 NSNumber 对象，在堆上分配内存，维护引用计数，管理生命期都是比较消耗性能的

Tagged Pointer

• Tagged Pointer专门用来存储小的对象，例如NSNumber和NSDate,NSString,NSIndexPath
• Tagged Pointer指针的值不再是地址了，而是真正的值。所以，实际上它不再是一个对象了，它只是一个披着对象皮的普通变量而已。所以，它的内存并不存储在堆中，也不需要 malloc 和 free
• 在内存读取上有着 3 倍的效率，创建时比以前快 106 倍。

Tagged Pointer 探究

判断指针变量是否为Tagged Pointer 类型

// objc4-838.1   objc_object.h
inline bool
objc_object::isTaggedPointer()
{
    return  _objc_isTaggedPointer(this);
}

static inline bool
_objc_isTaggedPointer(const void * _Nullable ptr)
{
    return ((uintptr_t)ptr & _OBJC_TAG_MASK) == _OBJC_TAG_MASK;
}

// _OBJC_TAG_MASK
#if OBJC_SPLIT_TAGGED_POINTERS    //ARM64 处理器
#   define _OBJC_TAG_MASK (1UL<<63)
#elif OBJC_MSB_TAGGED_POINTERS    // MSB
#   define _OBJC_TAG_MASK (1UL<<63)
#else  // LSB
#   define _OBJC_TAG_MASK 1UL
#endif

我们注意到在不同的系统下，掩码_OBJC_TAG_MASK的定义有所不同：

在iOS系统下（__x86_64__），_OBJC_TAG_MASK是1UL<<63，等于是8字节地址的最高有效位1；

在macOS系统下，_OBJC_TAG_MASK是1UL，等于是8字节地址的最低有效位1；

lsb和msb的区别如下：

• MSB:最高位(Most Significant Bit)指二进制序列。
• LSB:最低位(Least Significant Bit)指二进制序列。

通过上面代码，我们可以说在不同的64位设备上可以通过判断指针值的最高位或最低位是否为1，来判断指针是否是Tagged Pointer。

存储结构

/***********************************************************************
* Tagged pointer objects.
*
* Tagged pointer objects store the class and the object value in the
* object pointer; the "pointer" does not actually point to anything.
*
* Tagged pointer objects currently use this representation:
* (LSB)
*  1 bit   set if tagged, clear if ordinary object pointer
*  3 bits  tag index
* 60 bits  payload
* (MSB)
* The tag index defines the object's class.
* The payload format is defined by the object's class.
*
* If the tag index is 0b111, the tagged pointer object uses an
* "extended" representation, allowing more classes but with smaller payloads:
* (LSB)
*  1 bit   set if tagged, clear if ordinary object pointer
*  3 bits  0b111
*  8 bits  extended tag index
* 52 bits  payload
* (MSB)
*
* Some architectures reverse the MSB and LSB in these representations.
*
* This representation is subject to change. Representation-agnostic SPI is:
* objc-internal.h for class implementers.
* objc-gdb.h for debuggers.
**********************************************************************/

我们现在只讨论64位下小端模式的存储

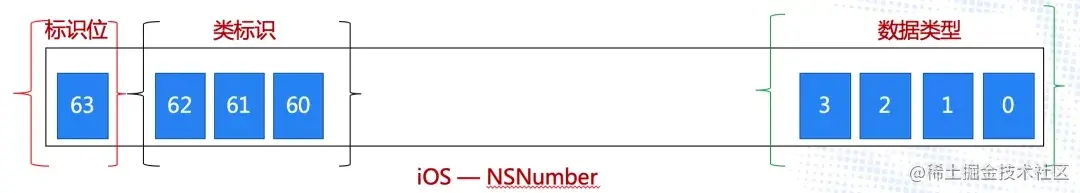

如上图，最高位存储的是tagged pointer的标志位，然后3位来存储tag index，tag index定义了当前对象的类型。 最后4位代表数据类型

类标识

// objc-internal.h
enum
{
    // 60-bit payloads
    OBJC_TAG_NSAtom            = 0,
    OBJC_TAG_1                 = 1,
    OBJC_TAG_NSString          = 2,
    OBJC_TAG_NSNumber          = 3,
    OBJC_TAG_NSIndexPath       = 4,
    OBJC_TAG_NSManagedObjectID = 5,
    OBJC_TAG_NSDate            = 6,
    ...
};

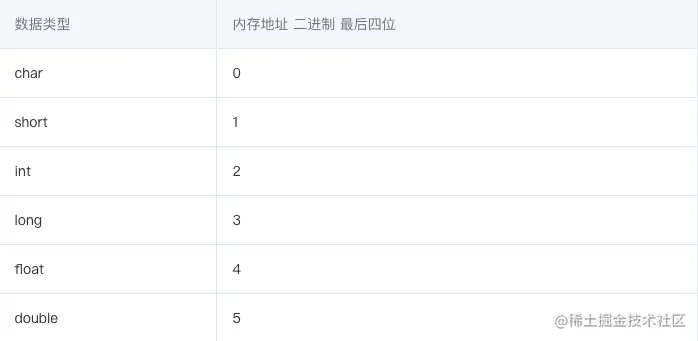

数据类型（为字符串时，标识字符串长度）

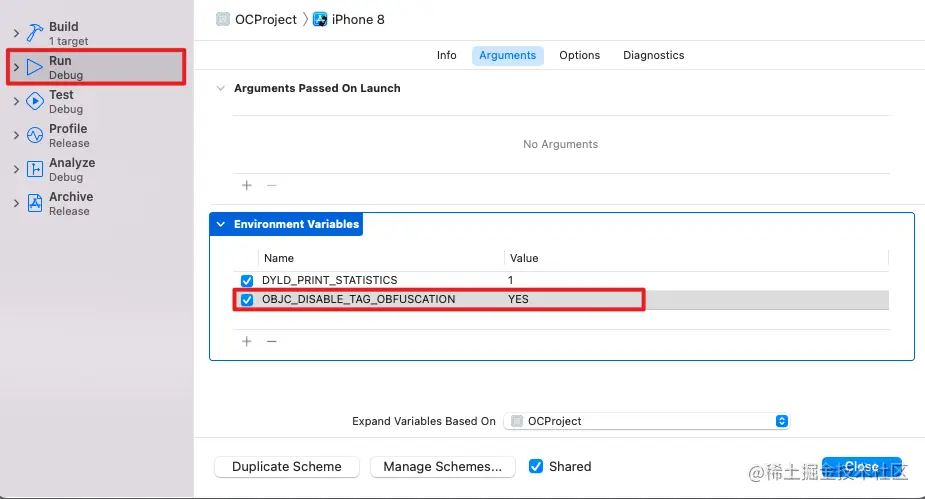

注:在看标志位的时候，关闭混淆,在源码中发现地址和objc_debug_taggedpointer_obfuscator进行了异或，所以打印的地址不是我们需要的，需要设置 OBJC_DISABLE_TAG_OBFUSCATION：YES

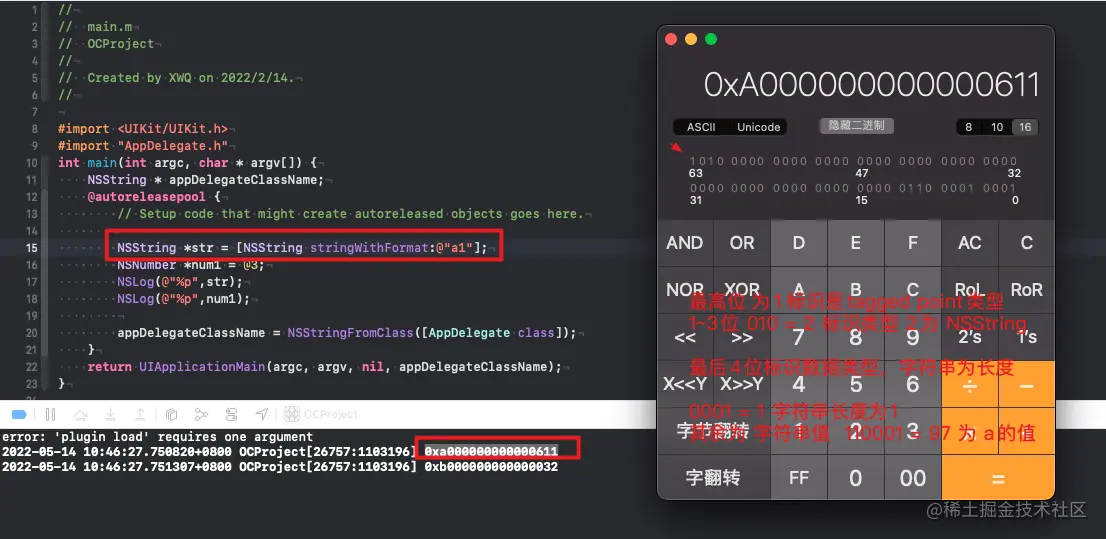

代码演示
