终于开始了数据结构算法的学习....（😰数据结构）

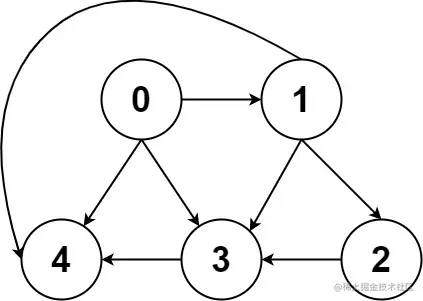

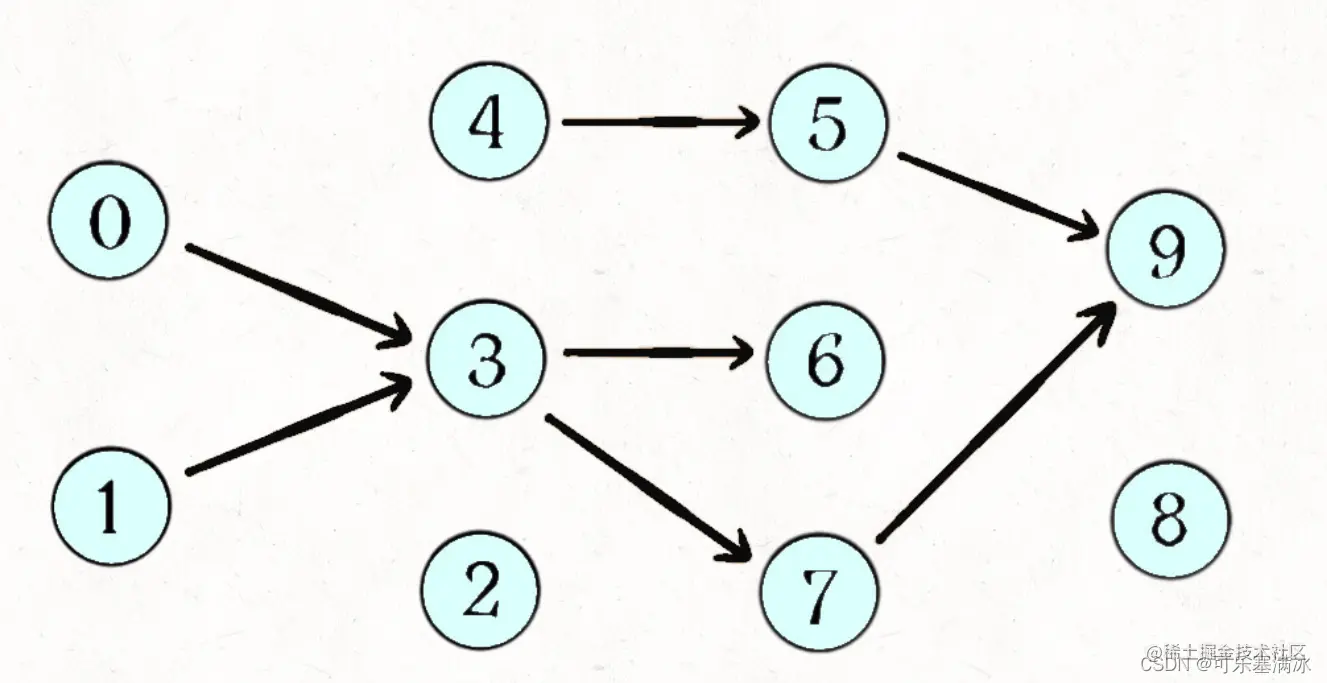

一、图的基本结构

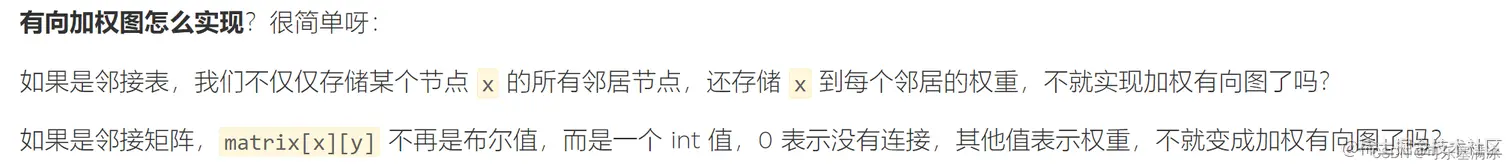

二、图的存储方式

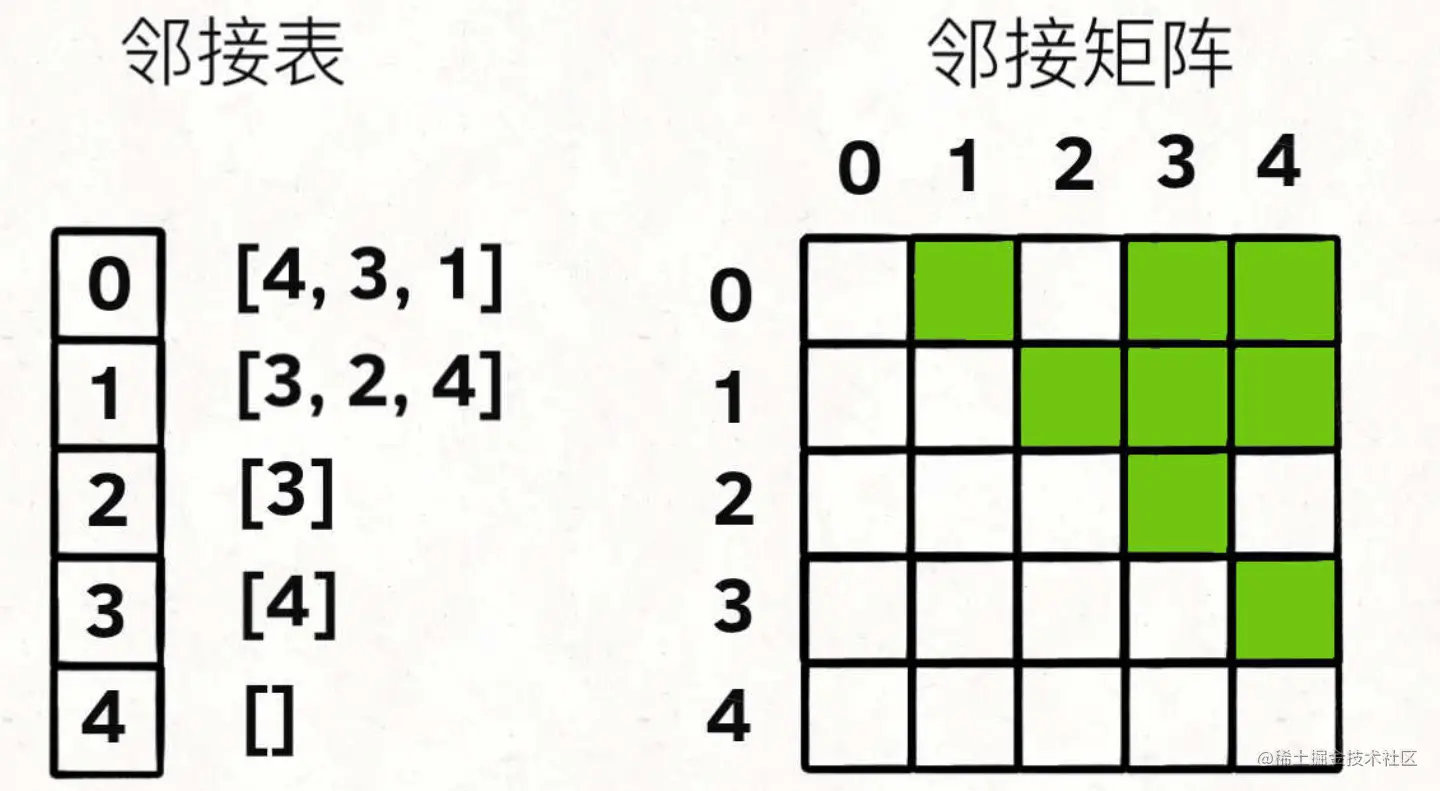

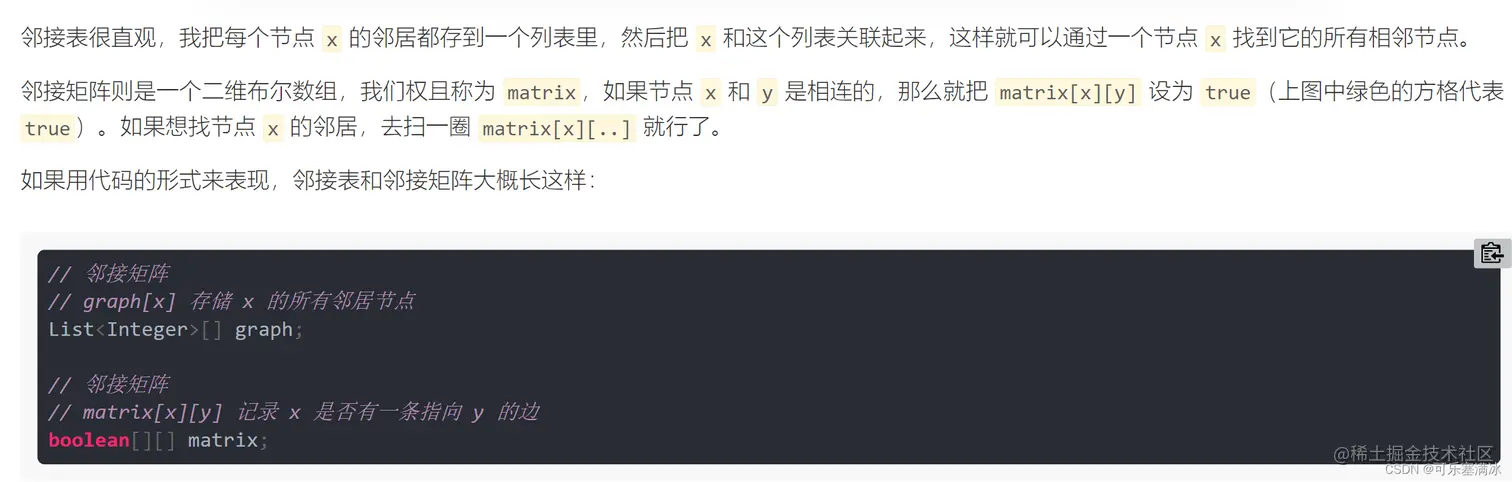

图结构的两种存储方式：
无向图的邻接矩阵一定是对称的。

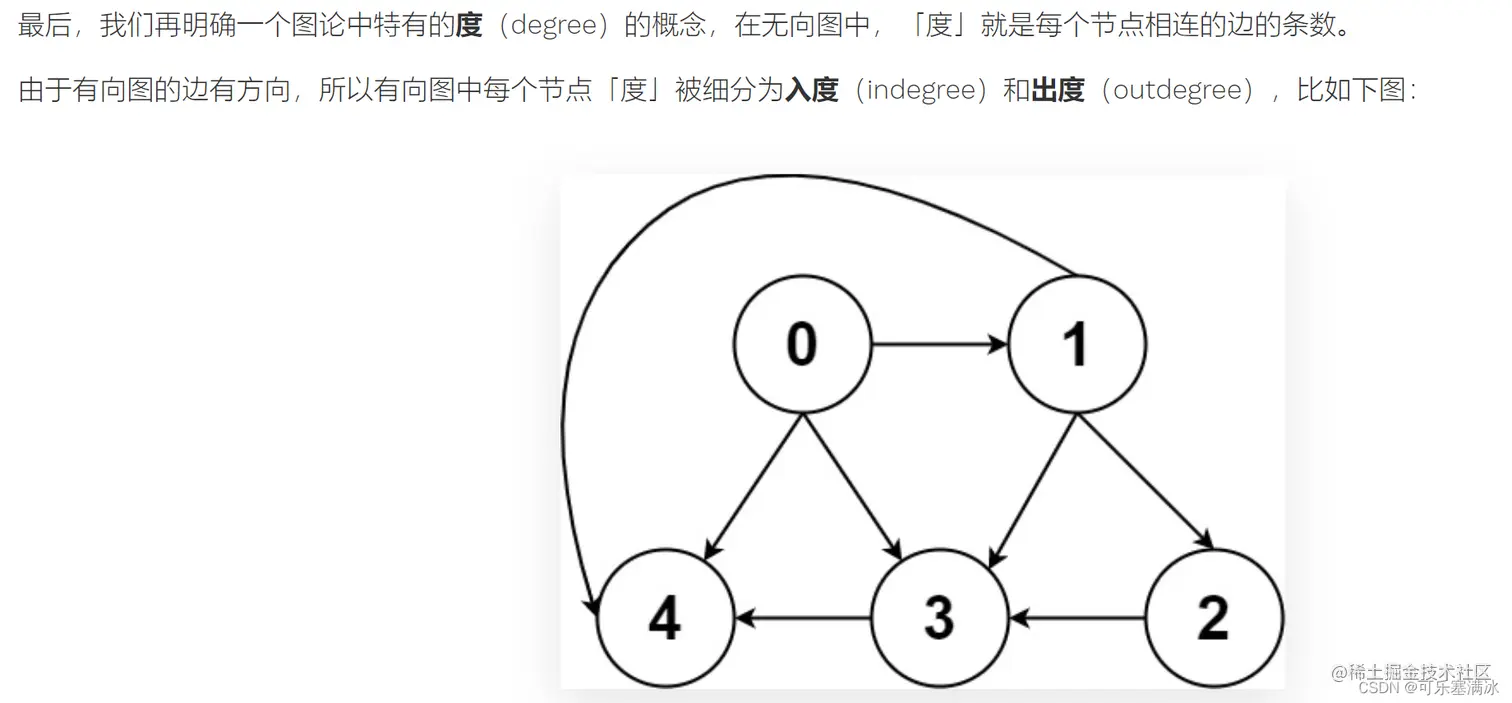

三、度
四、图的遍历
图和多叉树最大的区别是，图是可能包含环的，你从图的某一个节点开始遍历，有可能走了一圈又回到这个节点。
所以，如果图包含环，遍历框架就要一个 visited 数组进行辅助：
// 记录被遍历过的节点
boolean[] visited;
// 记录从起点到当前节点的路径
boolean[] onPath;
/* 图遍历框架 */
void traverse(Graph graph, int s) {
if (visited[s]) return;
// 经过节点 s，标记为已遍历
visited[s] = true;
// 做选择：标记节点 s 在路径上
onPath[s] = true;
for (int neighbor : graph.neighbors(s)) {
traverse(graph, neighbor);
}
// 撤销选择：节点 s 离开路径
onPath[s] = false;
}
上面的图遍历方式属于DFS，深度优先搜索。一定要把这里图的遍历与回溯算法区分开，不可混为一谈。
使用visited数组是为了避免有环图中的循环访问。
上述 GIF 描述了递归遍历二叉树的过程，在 visited 中被标记为 true 的节点用灰色表示，在 onPath 中被标记为 true 的节点用绿色表示。
onPath的撤销操作，类似于回溯算法中的回溯，但是撤销的位置有所不同。onPath在for循环外面，回溯是在for循环里面。

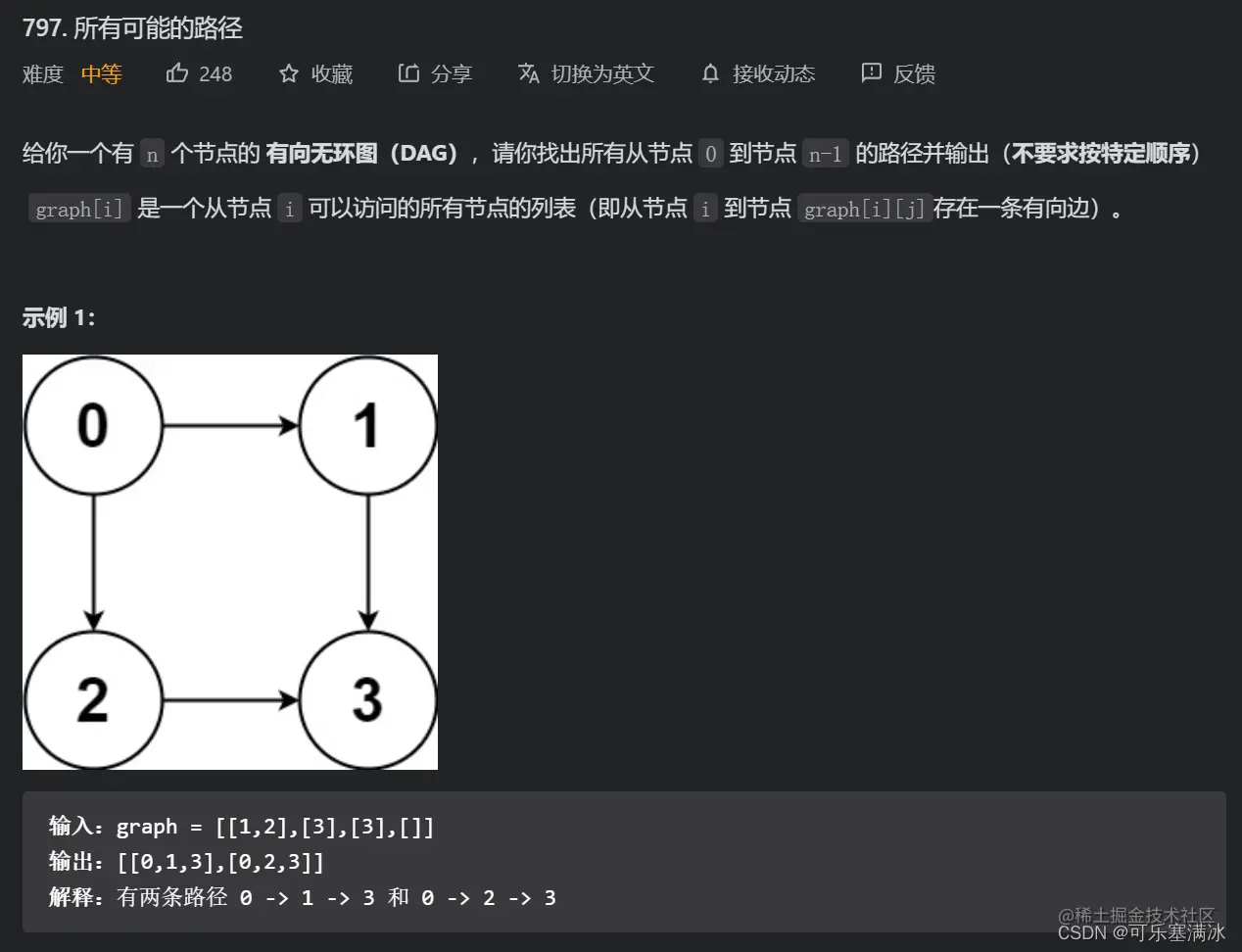

所有可能的路径（中等）
本题主要是考察对图的遍历，图结构是按照邻接表存储的，
本题不存在环，所以不需要使用visited数组。
class Solution {
List<List<Integer>> res = new LinkedList<>();
public List<List<Integer>> allPathsSourceTarget(int[][] graph) {
// 维护递归过程中经过的路径
LinkedList<Integer> path = new LinkedList<>();
// s表示遍历到第几个结点
// graph[0]就是第0个结点相连的结点
traverse(graph, 0, path);
return res;
}
void traverse(int[][] graph, int s, LinkedList<Integer> path) {
// 添加结点 s 到路径path
path.addLast(s);
// 所有结点数目
int n = graph.length;
if (s == n - 1){
// 到达重点，注意一定要new一个新的list传给res
// 否则path的变化，会导致res的变化
res.add(new LinkedList<>(path));
path.removeLast();
return;
}
// 递归遍历当前结点的相邻结点
for (int v : graph[s]) {
traverse(graph, v, path);
}
// 从路径中移除节点s
path.removeLast();
// 由于不存在环，所以不用使用visted数组
}
}
一定要注意，递归遍历是遍历当前结点的相邻结点，移除结点是在for循环外部移除。
五、图的环检测
有向图的环检测

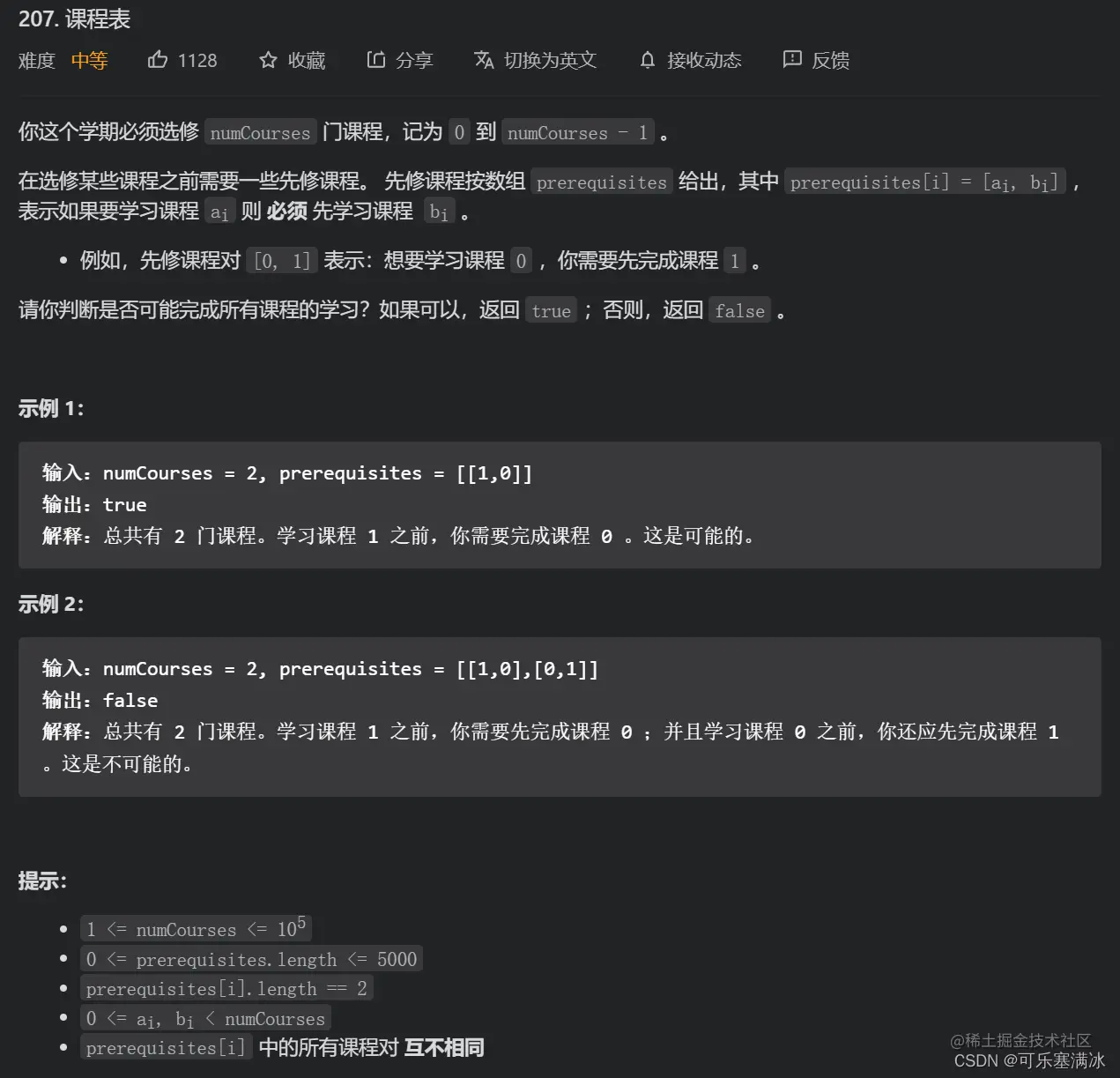

课程表（中等）
prerequisites = [[1,0]]，指的是学习1课程之前必须先学习课程0。 就相当于是一个图中，0指向1，代表必须修了0才能修1。
那么，是否能完成所有课程的学习，取决于这个图是否存在环？ 如果有环，那肯定就不能全部修完，存在重复依赖了。所以问题，就转换为检测图中的环。
首先需要存储图结构，图结构最好选用邻接表进行存储，可以使用下面的结构存储：
List<Integer>[] graph;
graph是一个列表，里面存储着图中的一个个结点，graph[0]代表0结点相连的结点情况。
建图函数可以仿照下面的方式书写：用List更加方便存储和删除，数组一直需要记录下标
List<Integer>[] builddGraph(int numCourses, int[][] prerequisites) {
// 图中有 numCourses 个结点
List<Integer>[] graph = new LinkedList[numCourses];
for (int i = 0; i < numCourses; i++) {
graph[i] = new LinkedList<>();
}
for (int[] edge : prerequisites) {
// [0,1]，0 <- 1，修 0之前必须先修 1
int from = edge[1], to = edge[0];
// 添加一条边从 from 指向 to
graph[from].add(to);
}
return graph;
}
图建好了，下面就是遍历。
// 防止遍历同一个节点
boolean[] visited;
// 从节点 s 开始 DFS 遍历，将遍历过的节点标记为true
void traverse(List<Integer>[] graph, int s) {
if (visited[s]) {
return;
}
/* 前序遍历代码位置 */
// 将当前节点标记为已遍历
visited[s] = true;
// DFS遍历与当前结点相连的结点
for (int t : graph[s]) {
traverse(graph, t);
}
/* 后续遍历代码位置 */
}
上面只是一个结点的遍历过程，由于本题中并不是所有结点都相连，所以必须得对每个结点都进行遍历。
// 防止重复遍历同一个节点
boolean[] visited;
boolean canFinish(int numCourses, int[][] prerequisites) {
List<Integer>[] graph = buildGraph(numCourses, prerequisites);
visited = new boolean[numCourses];
for (int i = 0; i < numCourses; i++) {
// 对每个结点都要进行dfs遍历
traverse(graph, i);
}
}
void traverse(List<Integer>[] graph, int s) {
// 代码见上文
}
现在可以思考如何判断这幅图中是否存在环。可以把 traverse 看做在图中节点上游走的指针，只需要再添加一个布尔数组 onPath 记录当前 traverse 经过的路径。
// 当前traverse经过的路径（为true的结点）
// 如果当前traverse遍历到的结点已经在onPath中出现过了，那就是成环了(onPath = true)
boolean[] onPath;
// 避免重复访问
boolean[] visited;
boolean hasCycle = false;
// DFS遍历
void traveeerse(List<Integer>[] graph, int s) {
if (onPath[s]) {
// 发现环
hasCycle = true;
}
// 有环，或者当前结点被访问，那就return
if (visited[s] || hasCycle) {
return;
}
// 结点s标记为已遍历
visited[s] = true;
// 当前结点加入路径中
onPath[s] = true;
// 开始遍历结点 s 相连的结点
for (int t : graph[s]) {
traveeerse(graph, t);
}
// 结点 s 遍历完成，回溯到上一个结点
onPath[s] = false;
}
类比贪吃蛇游戏，visited 记录蛇经过过的格子，而 onPath 仅仅记录蛇身。onPath 用于判断是否成环，类比当贪吃蛇自己咬到自己（成环）的场景。
综上，可以写出完整本题代码：
class Solution {
// 避免重复访问
boolean[] vis;
// 记录当前访问路径
boolean[] onPath;
// 是否有环
boolean hasCycle = false;
public boolean canFinish(int numCourses, int[][] prerequisites) {
// 先建图
List<Integer>[] graph = buildGraph(numCourses, prerequisites);
// 遍历
vis = new boolean[numCourses];
onPath = new boolean[numCourses];
for (int i = 0; i < numCourses; i++) {
// 因为题目中图的各结点可能不相连（各成一坨）
// 所以需要遍历每个结点
traverse(graph, i);
}
// 没有环就可以修完
return !hasCycle;
}
// DFS遍历
void traverse(List<Integer>[] graph, int s) {
if (onPath[s]) {
// 当前遍历到的结点是当前遍历路径上的结点
hasCycle = true;
}
if (vis[s] || hasCycle) {
return;
}
vis[s] = true;
onPath[s] = true;
for (int t : graph[s]) {
traverse(graph, t);
}
// 当前s结点dfs遍历到头了，回溯到上一个节点
onPath[s] = false;
}
List<Integer>[] buildGraph(int numCourses, int[][] prerequisites) {
// numCourses个结点
List<Integer>[] graph = new LinkedList[numCourses];
for (int i = 0; i < numCourses; i++) {
graph[i] = new LinkedList<>();
}
for (int[] t : prerequisites) {
// [1,0]，0 - > 1，修完0，才能修1
int from = t[1];
int to = t[0];
// 生成边
graph[from].add(to);
}
return graph;
}
}
分模块，把每个部分搞清楚了，整个代码过程是不难的。
这道题就解决了，核心就是判断一幅有向图中是否存在环。
不过如果出题人继续恶心你，让你不仅要判断是否存在环，还要返回这个环具体有哪些节点，怎么办？
你可能说，onPath 里面为 true 的索引，不就是组成环的节点编号吗？

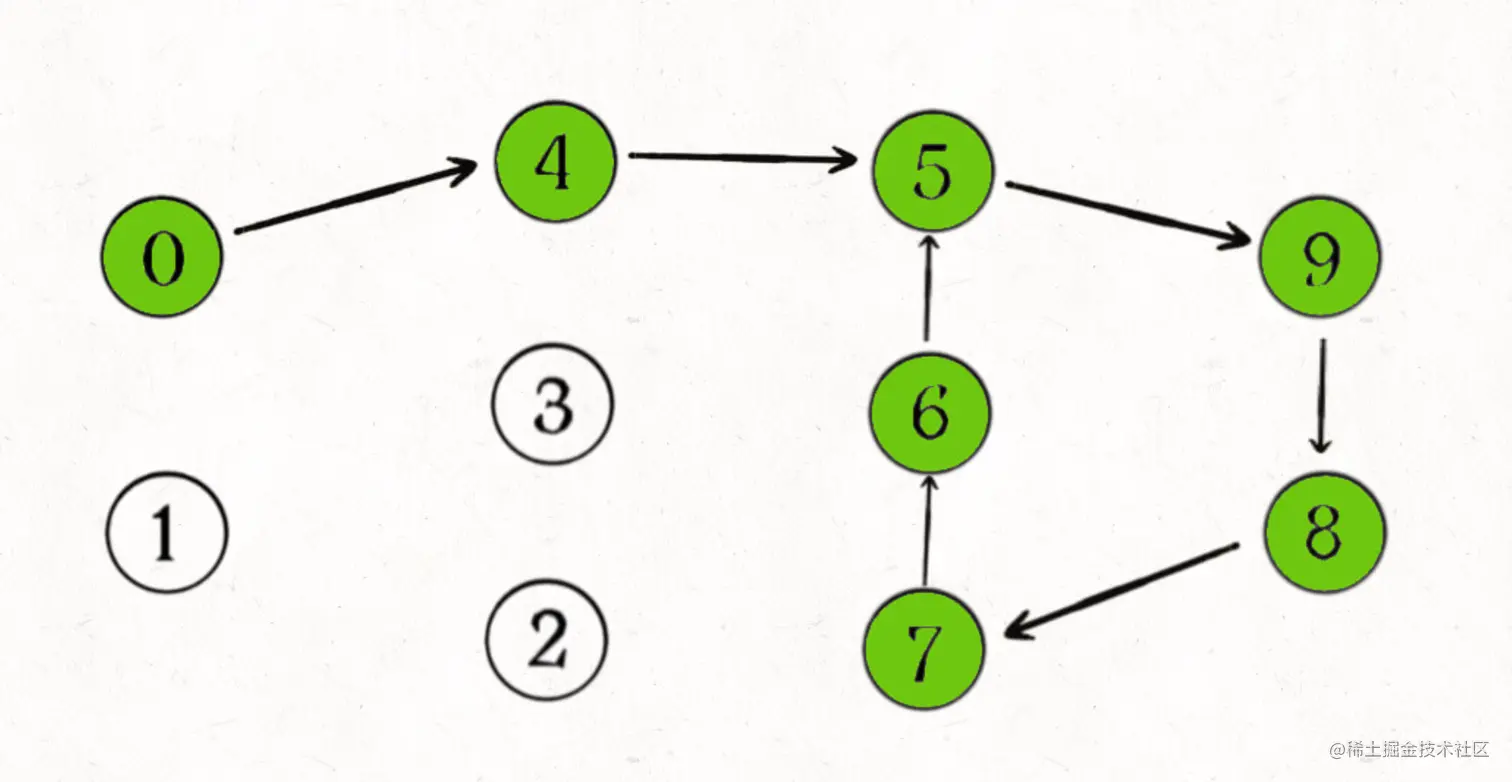

不是的，假设下图中绿色的节点是递归的路径，它们在 onPath 中的值都是 true，但显然成环的节点只是其中的一部分：
无向图的环检测
用上面的方法依然可以，一般无向图在建图时需要记录两条边，因为从1到2的同时，存在从2到1。在进行无向图的环检测时，只进行一条边的统计，比如1到2，只记录从1到2，而不记录从2到1，这样就可以实现环检测。
六、拓扑排序

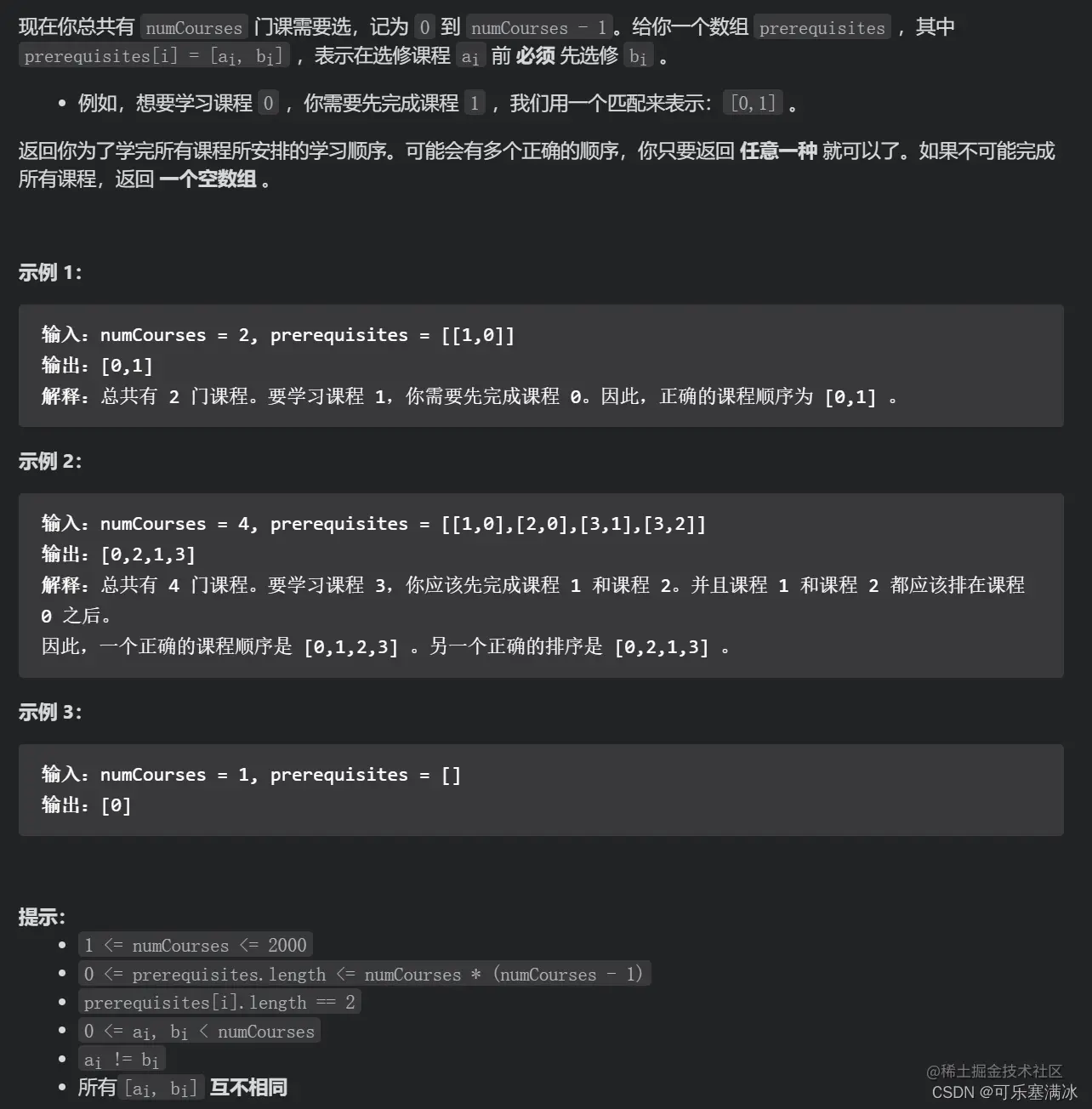

课程表Ⅱ（中等）
这一题是上一题的升级版，上一题只需要判断环，本题不仅要判断环，还要使用拓扑排序，确定出能够修完所有课的顺序。
有向无环图（DAG）才有拓扑排序，非DAG图没有拓扑排序一说。

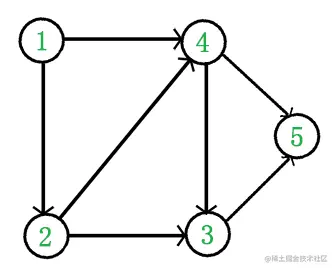

先看看如何生成拓扑排序：

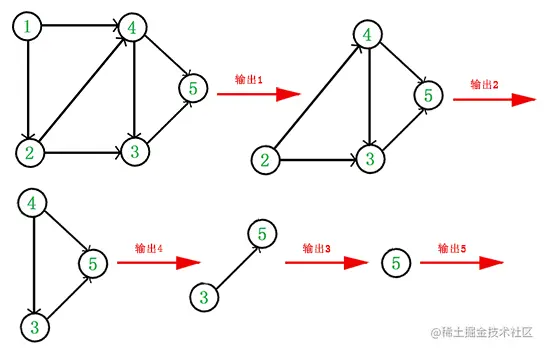

1、从 DAG 图中选择一个 没有前驱（即入度为0）的顶点并输出。
2、从图中删除该顶点和所有以它为起点的有向边。
3、重复 1 和 2 直到当前的 DAG 图为空或当前图中不存在无前驱的顶点为止。后一种情况说明有向图中必然存在环。
于是，得到拓扑排序后的结果是 { 1, 2, 4, 3, 5 }。通常，一个有向无环图可以有一个或多个拓扑排序序列。
其实也不难看出来，如果把课程抽象成节点，课程之间的依赖关系抽象成有向边，那么这幅图的拓扑排序结果就是上课顺序。
其实特别简单，将后序遍历的结果进行反转，就是拓扑排序的结果。
后续内容见：图论算法二
