1.AutoLayout的原理，性能如何

  • Auto Layout 其实就是对 Cassowary 算法的一种实现
  • Auto Layout 的原理就是对线性方程组或者不等式的求解。
  • 在使用 Auto Layout 进行布局时，可以指定一系列的约束，比如视图的高度、宽度等等。而每一个约束其实都是一个简单的线性等式或不等式，整个界面上的所有约束在一起就**明确地（没有冲突）**定义了整个系统的布局。
    • 在涉及冲突发生时，Auto Layout 会尝试 break 一些优先级低的约束，
    • 尽量满足最多并且优先级最高的约束。
  • 有人分析得出
    • 想要让 iOS 应用的视图保持 60 FPS 的刷新频率，我们必须在 1/60 = 16.67 ms 之内完成包括布局、绘制以及渲染等操作
    • 使用 Auto Layout 对复杂的 UI 界面进行布局时（大于 30 个视图）就会对性能有严重的影响（同时与设备有关，文章中不会考虑设备性能的差异性）。
  • 后面出现了 ASDK的布局引擎
    • 一种可以在后台线程中运行的布局引擎
    • 有缓存 计算 rect
    • 大部分是对 ComponentKit的封装

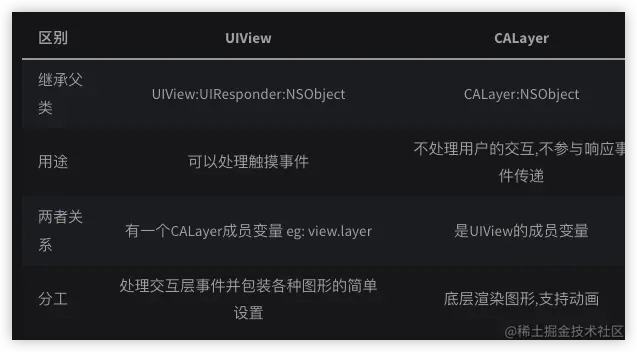

2.UIView & CALayer的区别

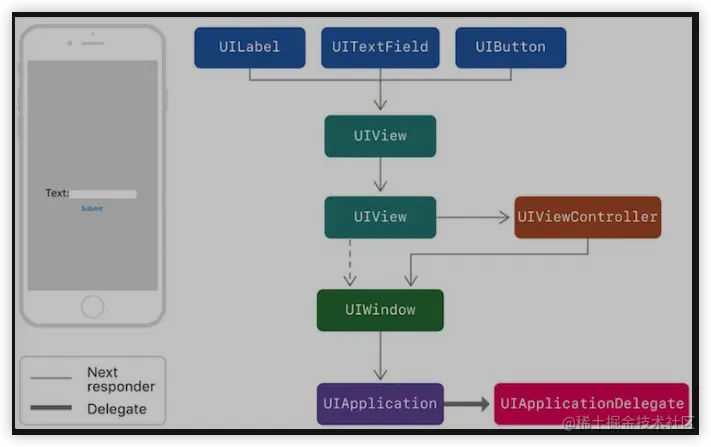

3.事件响应链

  • 事件的传递
    • 事件自下而上的传递 UIApplication ——> UIWindow ——> 子视图 ——> ... ——> 子视图
  • 事件的响应touchesBegan:withEvent image.png

4.drawrect & layoutsubviews调用时机

  • layoutSubviews:(相当于layoutSubviews()函数)在以下情况下会被调用：
    • init初始化不会触发layoutSubviews。
    • addSubview会触发layoutSubviews。
    • 设置view的Frame会触发layoutSubviews (frame发生变化触发)。
    • 滚动一个UIScrollView会触发layoutSubviews。
    • 旋转Screen会触发父UIView上的layoutSubviews事件。
    • 改变一个UIView大小的时候也会触发父UIView上的layoutSubviews事件。
    • 直接调用setLayoutSubviews。
  • drawrect:(drawrect()函数)在以下情况下会被调用：
    • drawrect:是在UIViewController的loadView:和ViewDidLoad:方法之后调用.
    • 当我们调用[UIFont的 sizeToFit]后,会触发系统自动调用drawRect:
    • 当设置UIView的contentMode或者Frame后会立即触发触发系统调用drawRect:
    • 直接调用setNeedsDisplay设置标记 或setNeedsDisplayInRect:的时候会触发drawRect:
    • 当我们操作drawRect方法的时候实际是在操作内存中存放视图的backingStore区域,用于后续图形的渲染操作

5.UI的刷新原理


  • [UIView setNeedsDisplay] 并没有发生当前视图立即绘制工作,打上需要重绘的脏标记，最后是在某个时机完成
  • [UIView setLayoutIfNeed] 立即重新布局视图(下一个Runloop)
  • [view layouIfNeeded] 当前RunLoop休眠前更新
  • 当我们调用UIView的setNeedsDisplay的方法时候，会调用layer的同名方法，相当于在当前layer打上绘制标记，在当前runloop将要结束的时候，才会调用CALayer的display方法进入到真正的绘制当中。

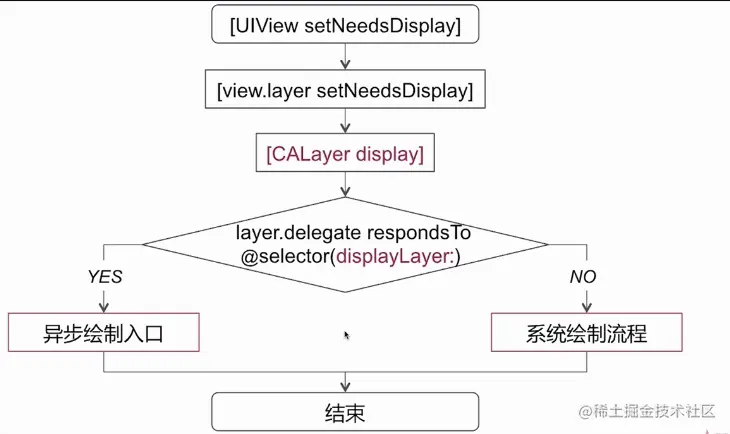

  • CALayer的display方法中，首先会判断layer的delegate方法displayLayer：是否实现，如果代理没有响应这个方法，则进入到系统绘制流程；如果代理响应了这个方法，则进入到异步绘制流程

系统绘制流程


  • 在CALayer内部，系统会创建一个backingStore（可以理解为CGContextRef，drawRect中取到的currentRef就是这个东西），然后layer回判断是否有delegate，如果没有代理，就调用CALayer的drawInContext：方法；如果有代理，则调用layer代理的drawLayer:inContext:方法，这一步发生在系统内部，然后在合适的时间给与我们回调一个熟悉的UIView的drawRect：方法。也就是在系统内部的绘制之上，允许我们再做一些额外的绘制。最后CALayer把backting store（位图）传给GPU。


  • 首先一个视图由 CPU 进行 Frame 布局，准备视图和图层的层级关系，查询是否有重写 drawRect: 或 drawLayer:inContext:方法，注意：如果有重写的话，这里的渲染是会占用CPU进行处理的。
  • CPU 会将处理视图和图层的层级关系打包，通过 IPC（内部处理通信）通道提交给渲染服务，渲染服务由 OpenGL ES 和 GPU 组成。
  • 渲染服务首先将图层数据交给 OpenGL ES 进行纹理生成和着色。生成前后帧缓存，再根据显示硬件的刷新频率，一般以设备的Vsync信号和CADisplayLink为标准，进行前后帧缓存的切换。
  • 最后，将最终要显示在画面上的后帧缓存交给 GPU，进行采集图片和形状，运行变换，应用文理和混合。最终显示在屏幕上。
  • 注: 在iOS中是双缓冲机制，有前帧缓存、后帧缓存，即GPU会预先渲染好一帧放入一个缓冲区内（前帧缓存），让视频控制器读取，当下一帧渲染好后，GPU会直接把视频控制器的指针指向第二个缓冲器（后帧缓存）。当你视频控制器已经读完一帧，准备读下一帧的时候，GPU会等待显示器的VSync信号发出后，前帧缓存和后帧缓存会瞬间切换，后帧缓存会变成新的前帧缓存，同时旧的前帧缓存会变成新的后帧缓存

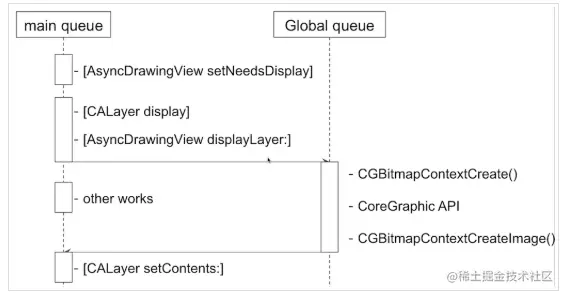

异步绘制流程

image.png layer的delegate如果实现了displayLayer:方法，就会进入到异步绘制的流程。在异步绘制的过程中，需要代理来生成对应的bitmap位图文件，并把此bitmap作为layer的contents属性


6.隐式动画 & 显示动画区别

隐式动画一直存在 如需关闭需设置；显式动画是不存在，如需显式 要开启(创建)。

显式动画是指用户自己通过beginAnimations:context:和commitAnimations创建的动画。隐式动画是指通过UIView的animateWithDuration:animations:方法创建的动画。

隐式动画是系统框架自动完成的。Core Animation在每个runloop周期中自动开始一次新的事务，即使你不显式的用[CATransaction begin]开始一次事务，任何在一次runloop循环中属性的改变都会被集中起来，然后做一次0.25秒的动画。在iOS4中，苹果对UIView添加了一种基于block的动画方法：+animateWithDuration:animations:。这样写对做一堆的属性动画在语法上会更加简单，但实质上它们都是在做同样的事情。CATransaction的+begin和+commit方法在+animateWithDuration:animations:内部自动调用，这样block中所有属性的改变都会被事务所包含。

7.什么是离屏渲染

  • 当我们要在屏幕上显示内容, 至少需要一块与屏幕像素数据量一样大的 frame buffer 来作为数据存储区域 (GPU 渲染结果存储的地方)。但是此时出现了特殊情况导致渲染结果无法直接写入 frame buffer, 而是需要先暂存到另外的区域进行处理, 之后再写入到 frame buffer, 这种情况就称之为 离屏渲染。

何时触发

  • iOS9后, 圆角+maskToBounds, 然后设置了背景颜色, 产生了离屏渲染,但是 圆角+maskToBounds 不设置背景色 , 是不会触发离屏渲染(单层情况下)
  • 图层蒙版
  • 阴影
  • 光栅化
  • 光栅化（Rasterization）是把顶点数据转换为片元的过程，具有将图转化为一个个栅格组成的图象的作用，特点是每个元素对应帧缓冲区中的一像素。（应用：较为广泛的应用于深度学习卷积神经网络的结构中）
  • 关于 iOS 9 的优化后:可以理解为，因为只有 单层 内容需要添加圆角和裁切，所以可以不需要用到离屏渲染技术。但如果加上了背景色、边框或其他有图像内容的图层，就会产生为 多层 添加圆角和裁切，所以还是会触发离屏渲染。

为何要避免离屏渲染

  • 离屏渲染发生在GPU层面上，因为离屏渲染使GPU触发Opengl多通道渲染管线，产生额外开销，所以要避免。 在触发离屏渲染时候，会增加GPU工作量，增加GPU工作量，可能会导致GPU和CPU工作耗时的总耗时超出Vsync信号(16.7毫秒)时间，导致UI卡顿或者掉帧。
  • 离屏渲染会创建新的渲染缓冲区，导致内存上的开销，有多通道渲染管线，最终要把多通道的渲染结果进行合成，所有会有上下文的切换，就有 GPU 的额外开销，那么可能就会导致 UI 的卡顿和掉

8.imageName & imageWithContentsOfFile区别

  • imageNamed: 会在图片第一次渲染到屏幕上的时候进行解码，并缓存解码后的图片数据。缓存数据存储在全局缓存中，不会随着UIImage的释放而释放。
  • imageWithContentsOfFile: 或 imageWithData: 同样会在图片第一次渲染到屏幕上的时候进行解码。底层会调用到 CGImageSourceCreateWithData() 方法，该方法可以指定是否要缓存解码后的数据，在64位机器上默认需要缓存（kCGImageSourceShouldCache）。与上面的方法不同，这种方式创建的缓存会随着UIImage的释放而被释放掉。

9.多个相同的图片，会重复加载吗

不会,GPU有 像素点缓存的mask.

10.图片是什么时候解码的，如何优化

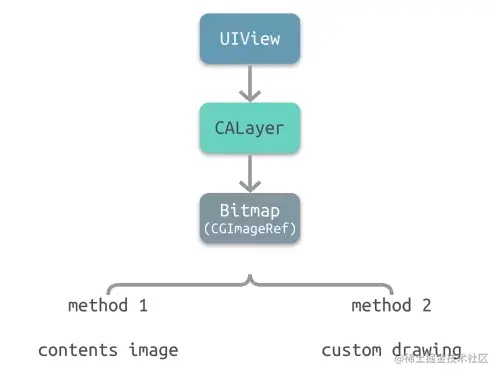

  • 是加载到内存中,从UIImge->CGImage->CGImageSourceCreateWithData(data) 创建ImageSource变成bitmap位图,这些工作都是CoreAnimation在图片被加载到内存中存在在backingStore里,送给GPU流水线处理之前被解码.

11.图片渲染怎么优化

12.如果GPU的刷新率超过了iOS屏幕60Hz刷新率是什么现象，怎么解决

刷新超过60Hz一定会超级费电,手机发热导致降频.FPS降低,因为低能耗电量不足,无法支持GPU高刷新率
