第一、存在问题:

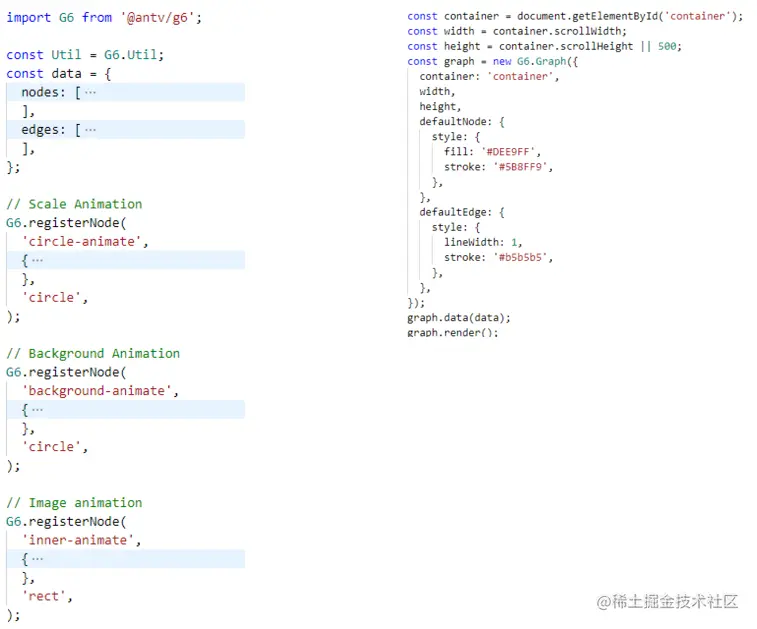

源版官方方式:
1、数据一大,全盘密密麻麻,无从定位问题所在。
2、思路不清晰,结构不明了。
3、容易出现重复问题却找不到问题点。
第二、设计目标:
第三、结构方法说明

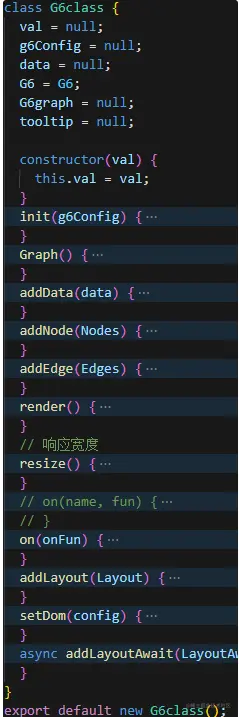

新建一个G6class类,统一返回自己,达到任意地方,调用所有方法,有序控制进程。
以下是每个方法说明:
init: 初始化配置信息,把G6配置的基本信息都传入此方法中。
Graph: 运行G6核心图形构建方法, 运行此方法,必须先运行init方法传入配置信息,此处已做好了,报错提示。确保正确运行。
addData: 载入节点及边的数据,提供给G6预载内容。
render: 调用此方法之后,G6 引擎会根据加载的数据进行图的绘制页面渲染。
运行G6类,前提条件

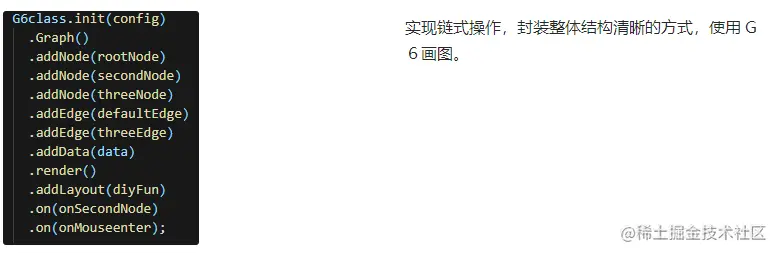

init(xxx).Graph(xxx).addData(xxx).render()
此四个方法,为必定方法,缺一报错,均有错误提示处理方案。其余方法为非必要条件,可选择性增减。
addNode: 注册自定义节点方法,此方法可以多次使用,原则上一个方法,一个节点图形,多个则乱,但同一结构且代码量小时,也可多条并行,但是不建议。
举例:
const threeNode = (G6class) => {
G6class.G6.registerNode(
"three-node",
{
draw(cfg, group) {
...
// To do something
}
})
}
addEdge: 当内置的边不能满足需求时,可以通过,注册自定义边的信息,此方法也可多次使用。
举例:
const threeEdge = (G6class) => {
G6class.G6.registerEdge("three-edge", {
draw(cfg, group) {
const { startPoint, endPoint, style } = cfg;
const shape = group.addShape("path", {
attrs: {
stroke: "#67C1FF",
path: [
["M", startPoint.x, startPoint.y],
["L", startPoint.x, endPoint.y],
["L", endPoint.x, endPoint.y],
],
},
});
return shape;
},
});
};
addLayout: 增加自定义层方法。此方法非常灵活,可放在render后,直接做为渲染后处理动作, 作为插件入口均可使用,按需接入。 但每个方法原则上要求只做一件事,多功能可多次复用此方法来实现。 也可作为运行渲染后,附加功能事件动作等等。
on: 注册G6事件。此方法必须前提是放在render之后,因为没有渲染怎能谈事件?
举例:
const onSecondNode = (G6class) => {
G6class.G6graph.on("node:click", async (evt) => {
......
// To do something
})
}
setDom: 自动设置画布大小尺寸。
