引言：Netty 内存管理设计与原理总结

内存规格分类

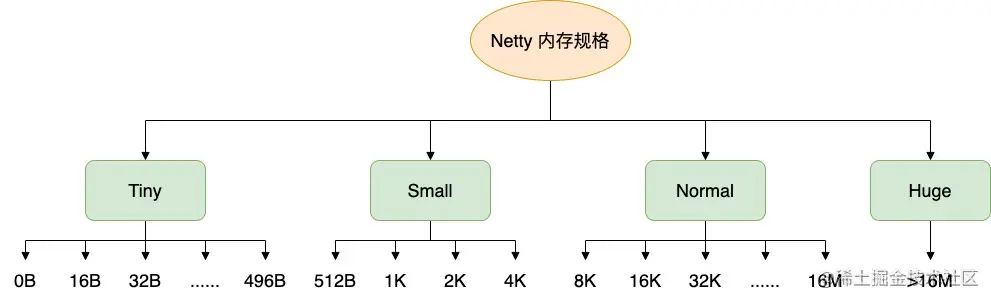

Netty 把内存规格分成了4大类，对应枚举类 io.netty.buffer.PoolArena.SizeClass:

• Tiny：代表 0B，16B，32B，48B......496B 之间的内存块，例如共 32 种情况。
• Small：代表 512B，1K，2K，4K 之间的内存块，共 4 种情况。
• Normal：代表 8K，16K，32K，64K......16M 之间的内存块，共 126 中情况。
• Huge：代表大于 16M 的内存块。

不同规格的内存分配策略会有所不同，其中 Tiny 和 Small 的分配策略比较类似，Tiny，Small，Normal 都会使用池化的方式进行内存分配，而 Huge 使用非池化的方式进行内存分配。

内存分配单位

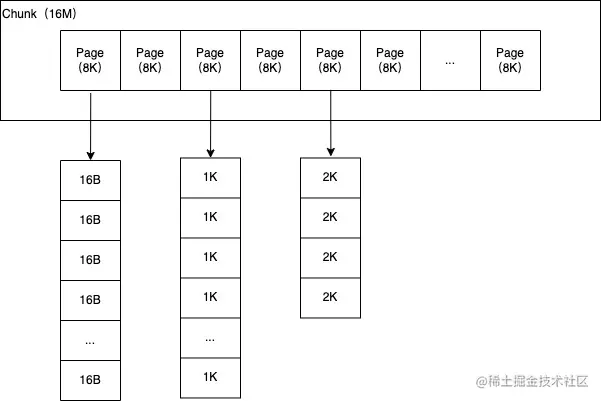

Netty 定义了几种内存分配单位，分别为 Chunk、Page、Subpage

• Chunk：Netty 向操作系统申请内存的单位，每个 Chunk 的默认大小为 16M，也就是一般情况下，Netty 每次会向申请 16M 的内存。Chunk 可以看做是 Page 的集合。
• Page：Chunk 管理内存的单位，Page 的大小为 8K。Page 可以看做是 SubPage 的集合。
• SubPage：将 Page 划分为多个相同大小的子块进行分配，这里的子块就相当于 Subpage，用于 Tiny 和 Small 规格的分配。

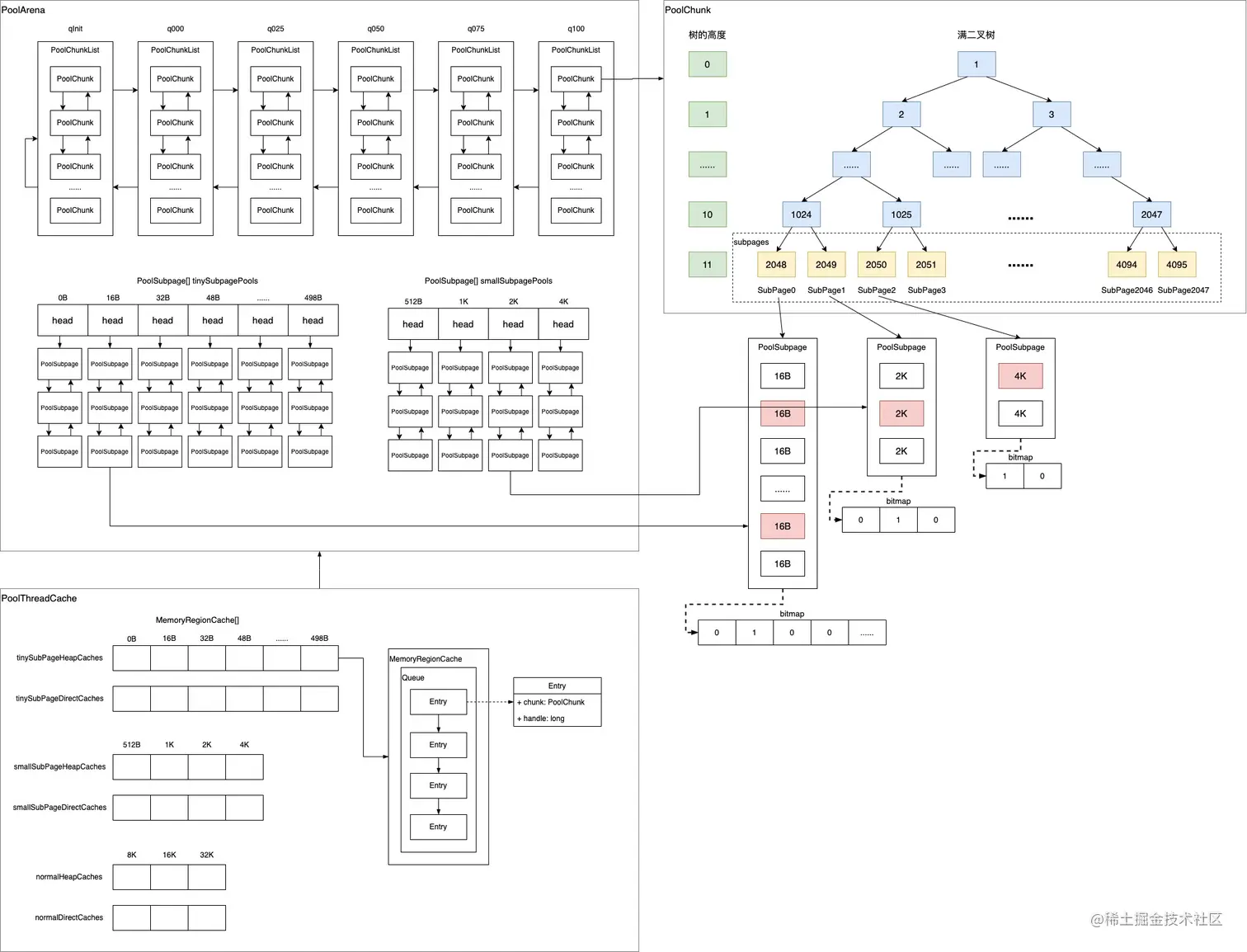

内存池架构设计

PoolArena

• Netty 会创建固定数量的 PoolArena 进行内存分配，每个线程都会通过轮询的方式选择并绑定到一个 PoolArena 中，PoolArena 的数量与 CPU 核数有关，通过创建多个 PoolArena 可以缓解资源竞争问题。

实际上线程绑定的是 PoolThreadCache，PoolThreadCache 初始化时会绑定一个 PoolArena，具体逻辑在 io.netty.buffer.PooledByteBufAllocator.PoolThreadLocalCache#initialValue

• PoolArena 有两个实现类：
  • HeapArena：负责堆内内存分配。
  • DirectArena：负责对外内存分配。

PoolChunkList

• PoolArena 根据 PoolChunk 的内存使用率，把 PoolChunk 分类到 6 个 PoolChunkList 里（PoolChunkList 实际上是 PoolChunk 的集合）：
  • qInit：内存使用率为 (0%, 25%) 的 PoolChunk
  • q000：内存使用率为 [1, 50%) 的 PoolChunk
  • q025：内存使用率为 [25, 75%) 的 PoolChunk
  • q050：内存使用率为 [50, 100%) 的 PoolChunk
  • q075：内存使用率为 [75, 100%) 的 PoolChunk
  • q100：内存使用率为 100% 的 PoolChunk
• 在内存分配和释放的过程中，PoolChunk 会在这 6 个 PoolChunkList 中移动。
• 每个 PoolChunkList 的上下限都有交叉重叠的部分，因为 PoolChunk 需要在 PoolChunkList 不断移动，如果每个 PoolChunkList 的内存使用率的临界值都是恰好衔接的，例如 1 ~ 50%、50% ~ 75%，那么如果 PoolChunk 的使用率一直处于 50% 的临界值，会导致 PoolChunk 在两个 PoolChunkList 不断移动，造成性能损耗。
• 在内存分配时，这 6 个 PoolChunkList 的访问顺序是 q050->q025->q000->qInit->q075，依次判断是否有足够的内存进行分配。从 q050 开始分配可以更大程度的利用内存。

// io.netty.buffer.PoolArena#allocateNormal
private void allocateNormal(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
    if (q050.allocate(buf, reqCapacity, normCapacity) || q025.allocate(buf, reqCapacity, normCapacity) ||
        q000.allocate(buf, reqCapacity, normCapacity) || qInit.allocate(buf, reqCapacity, normCapacity) ||
        q075.allocate(buf, reqCapacity, normCapacity)) {
        return;
    }

    // Add a new chunk.
    PoolChunk<T> c = newChunk(pageSize, maxOrder, pageShifts, chunkSize);
    boolean success = c.allocate(buf, reqCapacity, normCapacity);
    assert success;
    qInit.add(c);
}

PoolChunk

• PoolChunk 可以理解为 Page 的集合，Page 只是一种抽象的概念，实际在 Netty 中 Page 所指的是 PoolChunk 所管理的子内存块，每个子内存块采用 PoolSubpage 表示。
• Netty 将 PoolChunk 分配成 2048 个 Page，并使用伙伴算法来管理，最终形成一颗满二叉树，二叉树中所有子节点的内存都属于其父节点管理。

final class PoolChunk<T> implements PoolChunkMetric {
    final PoolArena<T> arena;
    final T memory; // 存储的数据
    private final byte[] memoryMap; // 满二叉树中的节点是否被分配，数组大小为 4096
    private final byte[] depthMap; // 满二叉树中的节点高度，数组大小为 4096
    private final PoolSubpage<T>[] subpages; // PoolChunk 中管理的 2048 个 8K 内存块
    private int freeBytes; // 剩余的内存大小
    PoolChunkList<T> parent;
    PoolChunk<T> prev;
    PoolChunk<T> next;

    // 省略其他代码
}

PoolSubpage

• Netty 没有 Page 的概念，使用 subpage 表示。
• 在小内存分配的场景下，即分配的内存大小小于一个 Page 8K，会使用 PoolSubpage 进行管理。
• PoolSubpage 会把管理的内存分成大小相同的子内存，通过位图 bitmap 记录子内存是否已经被使用，bit 的取值为 0 或者 1。
• 在初次小内存分配的场景下，会从 PoolChunk 中选出一个可用的 PoolSubpage，然后把该 PoolSubpage 添加到 PoolArena 相应的 tinySubpagePools 或 smallSubpagePools 下，下次小内存分配时直接从 tinySubpagePools 或 smallSubpagePools 分配即可，从而提高分配效率。

提高分配效率的原因是：如果 tinySubpagePools 或 smallSubpagePools 中有足够的内存分配时，主需要锁住对应内存规格的 head 节点即可，而不足够分配时，需要锁住整个 PoolArena 对象去申请内存分配，降低了并发度。

PoolThreadCache & MemoryRegionCache

当内存释放时，Netty 并没有将缓存归还给 PoolChunk，而是使用 PoolThreadCache 缓存起来，当下次有同样规格的内存分配时，直接从 PoolThreadCache 取出使用即可。PoolThreadCache 缓存 Tiny、Small、Normal 三种类型的数据，而且根据堆内和堆外内存的类型进行了区分。

内存规格	内存大小	数组长度
Tiny	0B,16B,32B,48B......496B	32
Small	512B,1K,2K,4K	4
Normal	8K,16K,32K	3

注意：Normal 内存规则的内存大小只是 8K - 32K，而不是 8K - 16M。

final class PoolThreadCache {
    final PoolArena<byte[]> heapArena;
    final PoolArena<ByteBuffer> directArena;
    private final MemoryRegionCache<byte[]>[] tinySubPageHeapCaches;
    private final MemoryRegionCache<byte[]>[] smallSubPageHeapCaches;
    private final MemoryRegionCache<ByteBuffer>[] tinySubPageDirectCaches;
    private final MemoryRegionCache<ByteBuffer>[] smallSubPageDirectCaches;
    private final MemoryRegionCache<byte[]>[] normalHeapCaches;
    private final MemoryRegionCache<ByteBuffer>[] normalDirectCaches;

    private abstract static class MemoryRegionCache<T> {
        private final int size;
        private final Queue<Entry<T>> queue;
        private final SizeClass sizeClass;
        private int allocations;

        static final class Entry<T> {
            final Handle<Entry<?>> recyclerHandle;
            PoolChunk<T> chunk;
            ByteBuffer nioBuffer;
            long handle = -1;
        }
    }

    // 省略其他代码
}

• MemoryRegionCache 实际就是一个队列，当内存释放时，将内存块加入队列当中，下次再分配同样规格的内存时，直接从队列中取出空闲的内存块。
• 值得一提的是，Entry 对象是由轻量级对象池 io.netty.util.Recycler 去管理的，关于 io.netty.util.Recycler 也是一个有趣的知识点。在日常工作中，如果遇到对象创建成本高，希望重复利用的场景，也可以使用对象池 io.netty.util.Recycler 去管理。

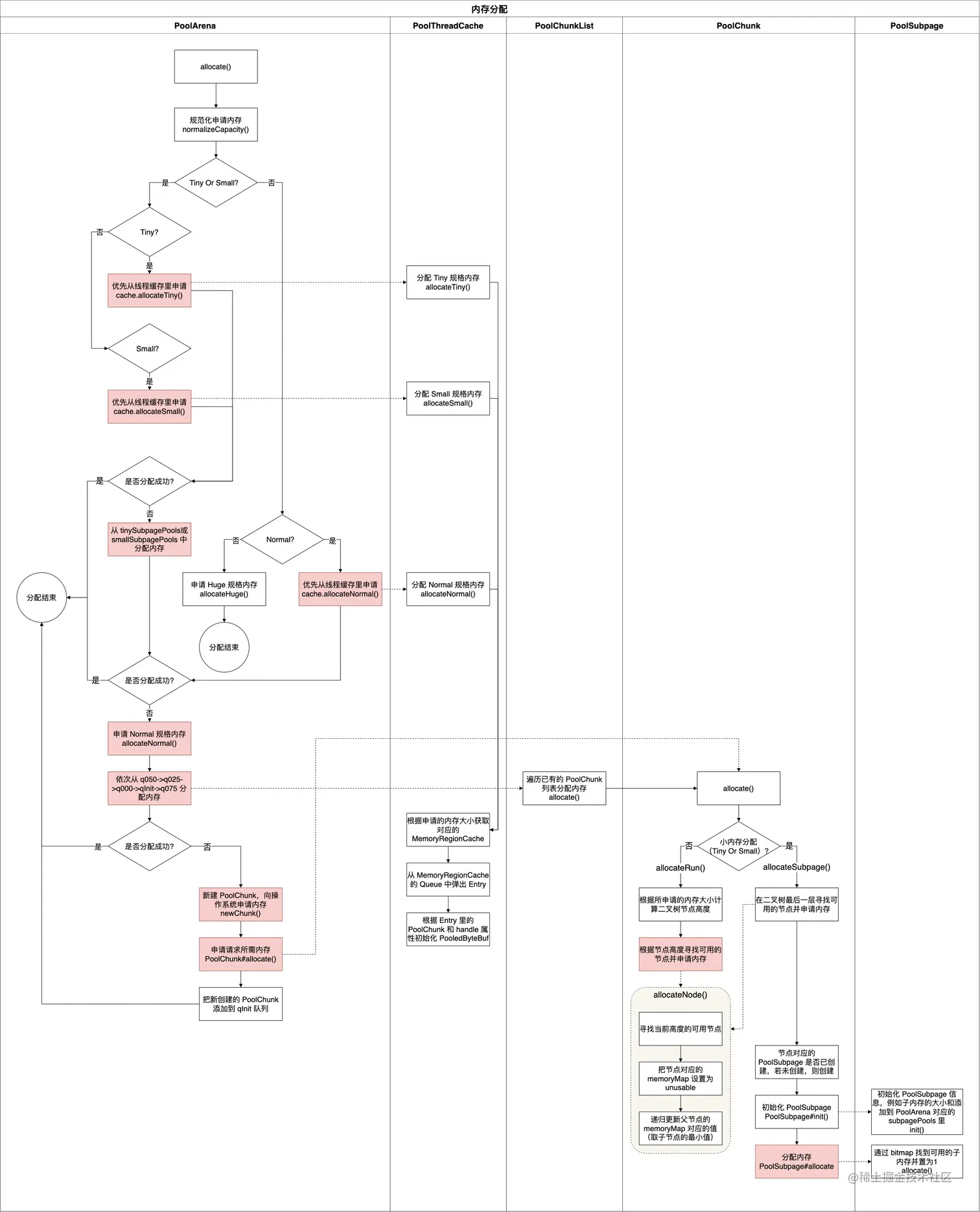

内存分配

PoolArena 是内存分配的核心类，里面包含内存分配的整体流程，核心方法：

// io.netty.buffer.PoolArena#allocate(io.netty.buffer.PoolThreadCache, io.netty.buffer.PooledByteBuf<T>, int)
private void allocate(PoolThreadCache cache, PooledByteBuf<T> buf, final int reqCapacity) {
    final int normCapacity = normalizeCapacity(reqCapacity);
    if (isTinyOrSmall(normCapacity)) { // capacity < pageSize
        int tableIdx;
        PoolSubpage<T>[] table;
        boolean tiny = isTiny(normCapacity);
        if (tiny) { // < 512
            if (cache.allocateTiny(this, buf, reqCapacity, normCapacity)) {
                // was able to allocate out of the cache so move on
                return;
            }
            tableIdx = tinyIdx(normCapacity);
            table = tinySubpagePools;
        } else {
            if (cache.allocateSmall(this, buf, reqCapacity, normCapacity)) {
                // was able to allocate out of the cache so move on
                return;
            }
            tableIdx = smallIdx(normCapacity);
            table = smallSubpagePools;
        }

        final PoolSubpage<T> head = table[tableIdx];

        /**
         * Synchronize on the head. This is needed as {@link PoolChunk#allocateSubpage(int)} and
         * {@link PoolChunk#free(long)} may modify the doubly linked list as well.
         */
        synchronized (head) {
            final PoolSubpage<T> s = head.next;
            if (s != head) {
                assert s.doNotDestroy && s.elemSize == normCapacity;
                long handle = s.allocate();
                assert handle >= 0;
                s.chunk.initBufWithSubpage(buf, null, handle, reqCapacity);
                incTinySmallAllocation(tiny);
                return;
            }
        }
        synchronized (this) {
            allocateNormal(buf, reqCapacity, normCapacity);
        }

        incTinySmallAllocation(tiny);
        return;
    }
    if (normCapacity <= chunkSize) {
        if (cache.allocateNormal(this, buf, reqCapacity, normCapacity)) {
            // was able to allocate out of the cache so move on
            return;
        }
        synchronized (this) {
            allocateNormal(buf, reqCapacity, normCapacity);
            ++allocationsNormal;
        }
    } else {
        // Huge allocations are never served via the cache so just call allocateHuge
        allocateHuge(buf, reqCapacity);
    }
}

1. 可以看到，对于 Tiny，Small，Normal 内存规格的分配时，优先使用当前线程绑定的 PoolTheadCache 来分配，分配失败时再由 PoolArena 来控制分配，而 Huge 内存规格直接使用非池化的方式分配。
2. 当申请 Tiny，Small 内存规格的内存时，申请的顺序从为当前线程中申请 -> 从 PoolArena 中相应的 subpagePools 的头结点申请 -> 从 PoolArena 管理的 PoolChunk 中申请，锁的粒度越来越大，性能也会越来越低。

• 有一点要提一下，看源码时经常看到一个 long 类型变量 handle，通过该变量的前 32 位，可以获取到 PoolSubpage 子内存在 bitmap 数组中的下标，通过后 32 位，可以获取到 PoolChunk 管理的满二叉树中节点的位置。

内存释放

内存释放时机

1. 通过 PoolThreadCache 分配内存成功 8192 次后，就会触发检查内存使用频率和并可能进行内存回收。

// io.netty.buffer.PoolThreadCache#allocate
private boolean allocate(MemoryRegionCache<?> cache, PooledByteBuf buf, int reqCapacity) {
    if (cache == null) {
        // no cache found so just return false here
        return false;
    }
    boolean allocated = cache.allocate(buf, reqCapacity);
    if (++ allocations >= freeSweepAllocationThreshold) {
        allocations = 0;
        trim();
    }
    return allocated;
}
void trim() {
    trim(tinySubPageDirectCaches);
    trim(smallSubPageDirectCaches);
    trim(normalDirectCaches);
    trim(tinySubPageHeapCaches);
    trim(smallSubPageHeapCaches);
    trim(normalHeapCaches);
}

// 最终会调用 io.netty.buffer.PoolThreadCache.MemoryRegionCache#trim
public final void trim() {
    int free = size - allocations;
    allocations = 0;

    // We not even allocated all the number that are
    if (free > 0) {
        free(free, false);
    }
}
private  void freeEntry(Entry entry, boolean finalizer) {
    PoolChunk chunk = entry.chunk;
    long handle = entry.handle;
    ByteBuffer nioBuffer = entry.nioBuffer;

    if (!finalizer) {
        // recycle now so PoolChunk can be GC'ed. This will only be done if this is not freed because of
        // a finalizer.
        entry.recycle();
    }

    chunk.arena.freeChunk(chunk, handle, sizeClass, nioBuffer, finalizer);
}

2. 在线程退出的时候回收该线程的所有内存，PoolThreadCache 重载了 finalize() 方法，在销毁前执行缓存回收的逻辑。

// io.netty.buffer.PoolThreadCache#finalize
/// TODO: In the future when we move to Java9+ we should use java.lang.ref.Cleaner.
@Override
protected void finalize() throws Throwable {
    try {
        super.finalize();
    } finally {
        free(true);
    }
}

/**
 *  Should be called if the Thread that uses this cache is about to exist to release resources out of the cache
 */
void free(boolean finalizer) {
    // As free() may be called either by the finalizer or by FastThreadLocal.onRemoval(...) we need to ensure
    // we only call this one time.
    if (freed.compareAndSet(false, true)) {
        int numFreed = free(tinySubPageDirectCaches, finalizer) +
                free(smallSubPageDirectCaches, finalizer) +
                free(normalDirectCaches, finalizer) +
                free(tinySubPageHeapCaches, finalizer) +
                free(smallSubPageHeapCaches, finalizer) +
                free(normalHeapCaches, finalizer);

        if (numFreed > 0 && logger.isDebugEnabled()) {
            logger.debug("Freed {} thread-local buffer(s) from thread: {}", numFreed,
                    Thread.currentThread().getName());
        }

        if (directArena != null) {
            directArena.numThreadCaches.getAndDecrement();
        }

        if (heapArena != null) {
            heapArena.numThreadCaches.getAndDecrement();
        }
    }
}

3. io.netty.buffer.PooledByteBufAllocator.PoolThreadLocalCache#onRemoval

// io.netty.buffer.PooledByteBufAllocator.PoolThreadLocalCache#onRemoval
@Override
protected void onRemoval(PoolThreadCache threadCache) {
    threadCache.free(false);
}
