开篇聊过Spring Cloud GW是构建在spring webflux基础上的，我们coding遵循reactor stream模型，这在“SCG构建基础”一文有详细的代码分析和示例。本文我们来详细聊聊构建在webflux基础上的SCG的启动流程，除了能够帮助我们深入的理解内部机制之外，对于日常开发定位错误都有不少益处。

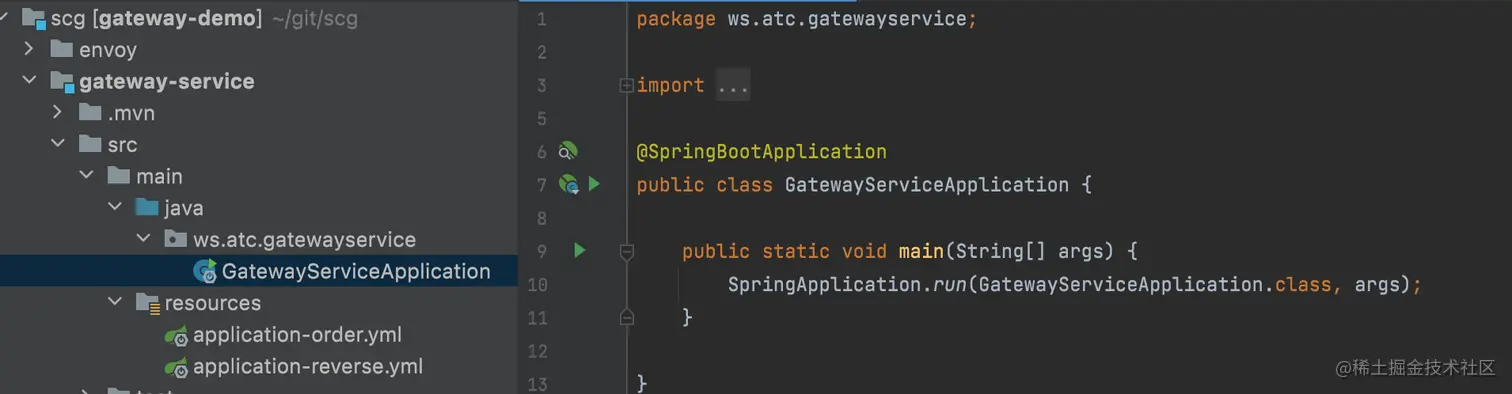

我们还是以上一篇的simple sample代码为例（文末有链接）进行分析，代码非常简单，我们从启动类开始，也就是常规的apringboot启动类，从SpringApplication#run方法开始一段SCG的启动之旅。

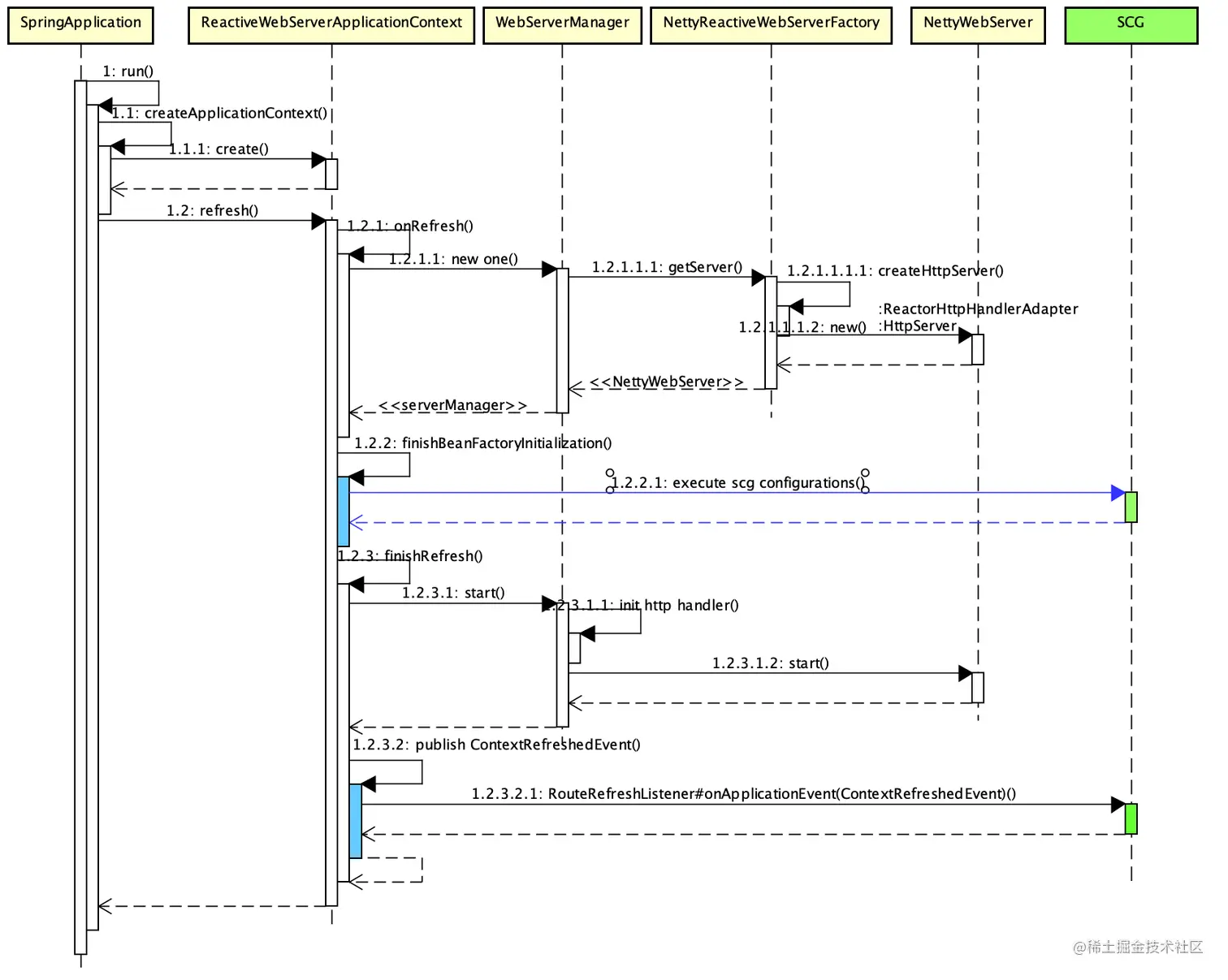

话不多说，先给出整体的启动时序图。springboot的启动流程大家应该都不陌生，时序图省略很多spring容器执行的注入bean processor等等步骤，而是着重围绕webflux和SCG的启动流程。如下图所示，绿色部分是Spring Cloud GW相关的启动流程，穿插在NettyWebServer创建和启动流程里。

当启动类在进入SpringApplication#run时首先会创建一个SpringApplication实例，并会根据项目依赖和环境得到webApplicationType=REACTIVE。

。。。img

然后开始执行run方法，这里整个service会从starting到env prepared到context prepared到context loaded到started再到ready等一系列阶段，其中和我们今天主题有关的只有两行代码：

public ConfigurableApplicationContext run(String... args) {
   ....
   context = createApplicationContext();
   ...
   refreshContext(context);
   ...
}

无论从代码跟踪分析还是上面时序图所示，创建的context其实是一个Reactive-WebServer-ApplicationContext，严格的说是其子类AnnotationConfig-Reactive-WebServer-ApplicationContext。重点分析其refresh方法：

//ReactiveWebServerApplicationContext
public final void refresh() throws BeansException, IllegalStateException {
    try {
        super.refresh();
    }    catch (RuntimeException ex) {
       WebServerManager serverManager = this.serverManager;
       if (serverManager != null) {
          serverManager.getWebServer().stop();
       }
       throw ex;
    }
}

仅仅是调用父类AbstractApplicationContext的refresh方法:

public void refresh() throws BeansException, IllegalStateException {
   synchronized (this.startupShutdownMonitor) {
      ...
      ...
      // Initialize other special beans in specific context subclasses.
      onRefresh();
      ...
      // Instantiate all remaining (non-lazy-init) singletons.
      finishBeanFactoryInitialization(beanFactory);
      // Last step: publish corresponding event.
      finishRefresh();
      ...
      ...
}

省去spring容器自身的很多步骤(prepare，bean工厂、bean后置处理器等)之外，最重要的就三行：

onRefresh：主要创建webServer(这里指webflux的NettyWebServer)。
finishBeanFactoryInitialization: 实例化所有配置的bean(当然包括SCG的)。
finishRefresh: 启动NettyWebServer，并发布ContextRefreshEvent，结合上一篇文章很容易get到这会触发SCG中路由配置转化route对象并生效。

下面看详细分析：

创建Web Flux Server

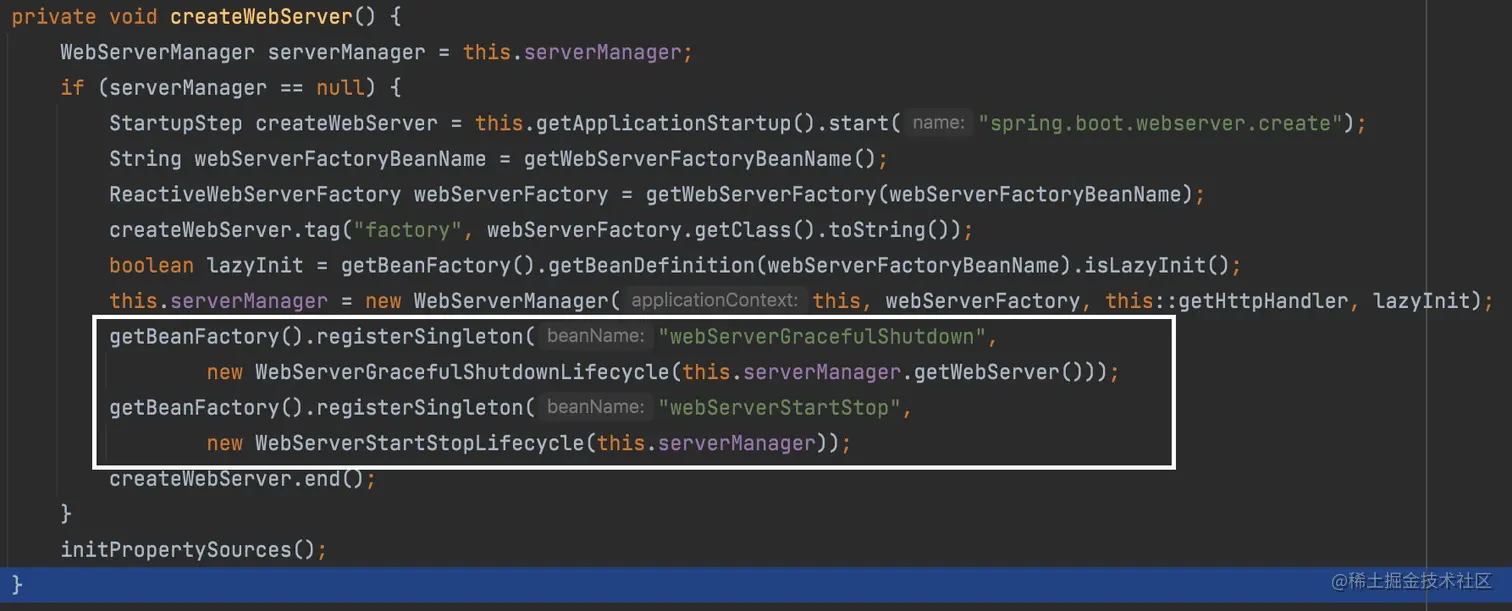

onRefresh会执行自身ReactiveWebServerApplicationContext的实现，主要是创建Web Server, 这里当然是NettyWebServer，代码如下：

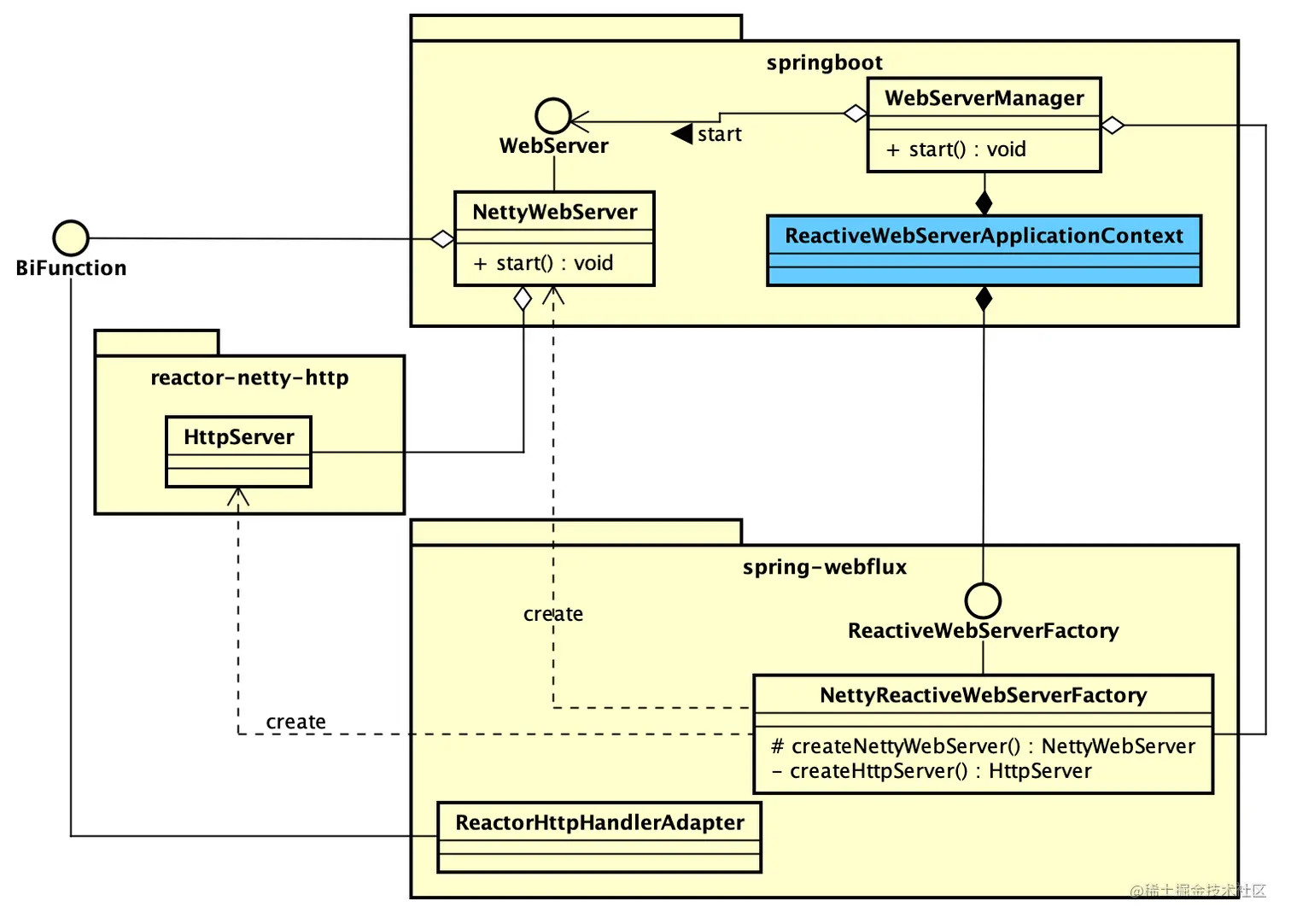

白色框上面一行在创建ServerManager时候会创建WebServer, 白色框里注册声明周期事件会在之后触发启动WebServer，用类图来表示下关系如下：

我们会发现，NettyWebServer依赖一个HttpServer, 都是由Netty-Reactive-WebServer-Factroy创建的，这不是重点，后续文章会有机会来研究这个server的。

#初始化SCG Bean配置

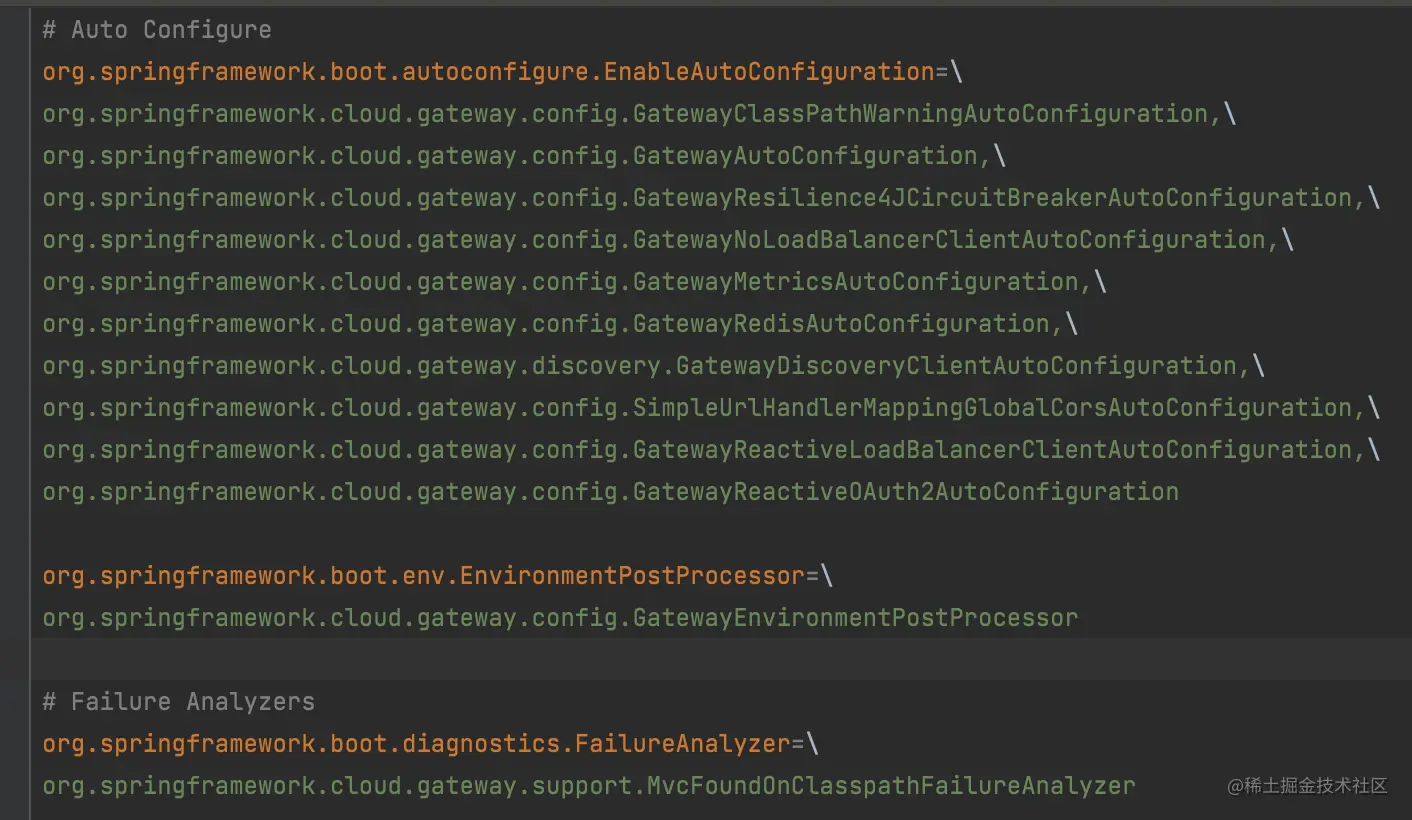

进入context的 finishBeanFactoryInitialization会创建所有尚未初始化的singlton bean，SCG中所有AutoConfiguration开始执行，具体看spring.factories定义：

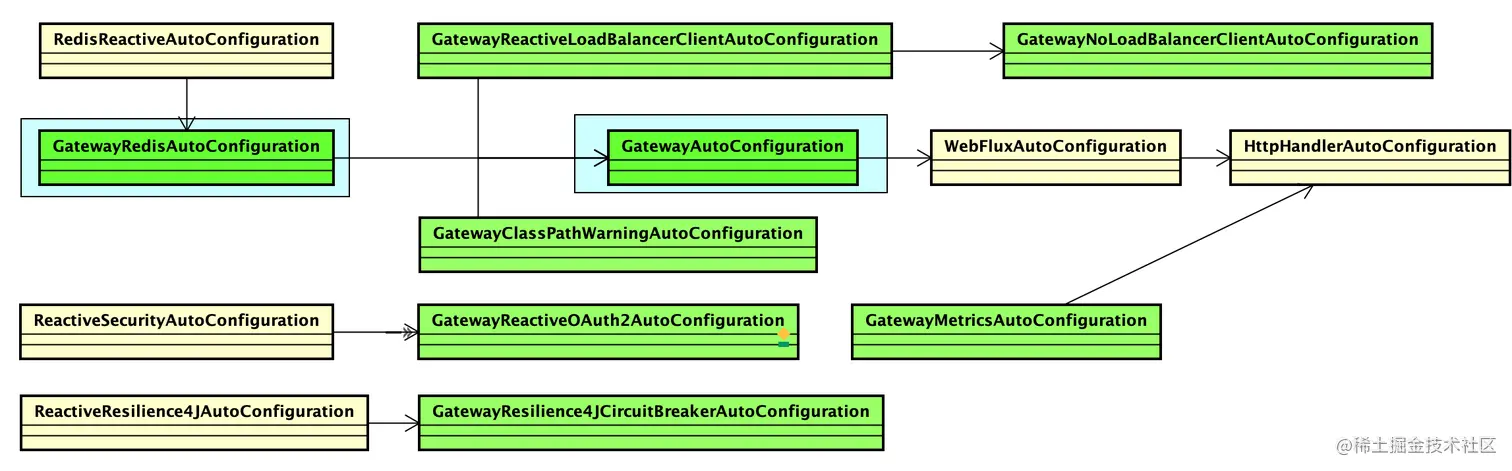

我们根据初始化顺序可以得到Configuration的如下关系：

其中绿色部分是SCG中的Auto Configuration，最基础的是蓝色框中，上一篇文章有介绍过的GatewayAutoConfiguration，他会初始化route配置、global factory、filter、predicate、rate limiter、route refresh等等各种基本功能的bean。在他之前会初始化GatewayRedisAutoConfiguration，这个和reactive redis和基于redis的rate limiter都会依赖，后续文章会专门分享。在GatewayAutoConfiguration之后是WebFlux的自动初始化，包括：

DispatcherHandler（类比MVC中的DispatcherServlet）
各种HandlerMapping（包括RequestMappingHanderMapping）
前文提到的NettyReactiveWebServerFactory
各种handler、resolver
等等

# 进入finishRefresh阶段

getLifecycleProcessor().onRefresh();

触发WebServerStartStopLifecycle#start，这里会启动NettyWebServer
publishEvent(new ContextRefreshEvent(this)

发布ContextRefreshEvent事件

# 最后，SCG处理ContextRefreshEvent

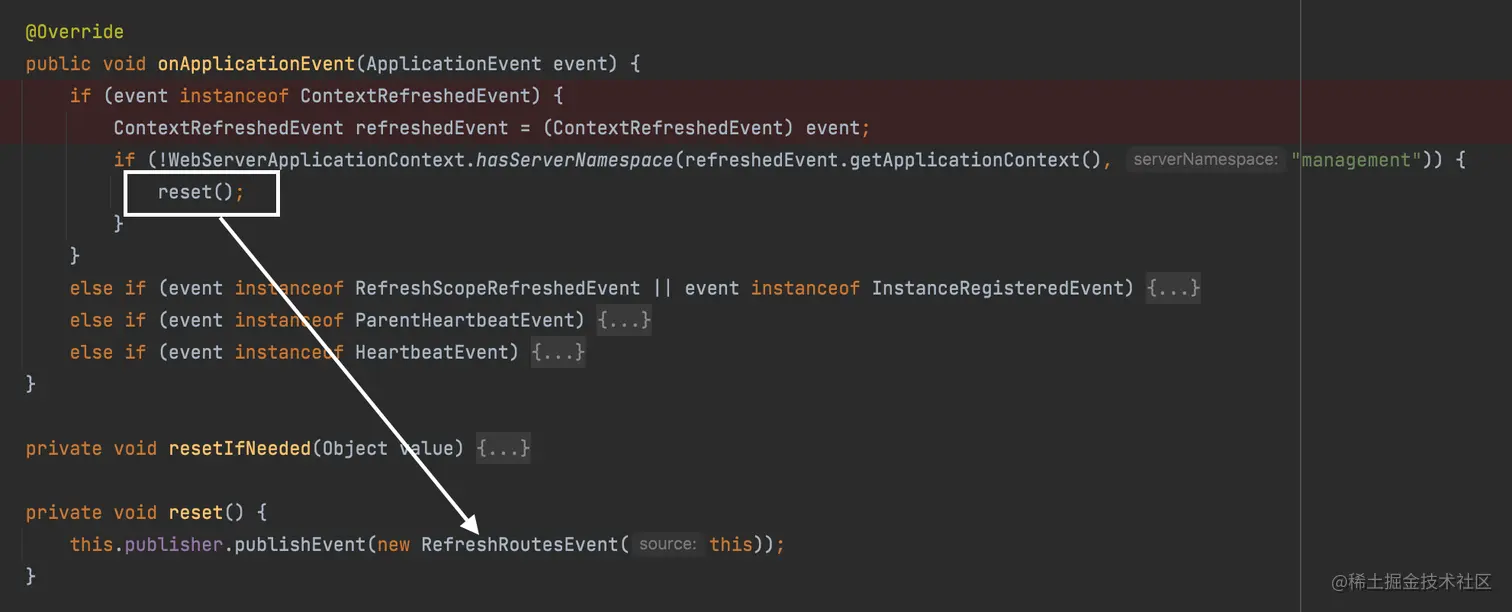

RouteRefreshListenter首先会处理ContextRefreshEvent，他的处理逻辑就是发布另一个事件：RefreshRoutesEvent

紧接着：CacheRouteLocator会处理该RefreshRoutesEvent

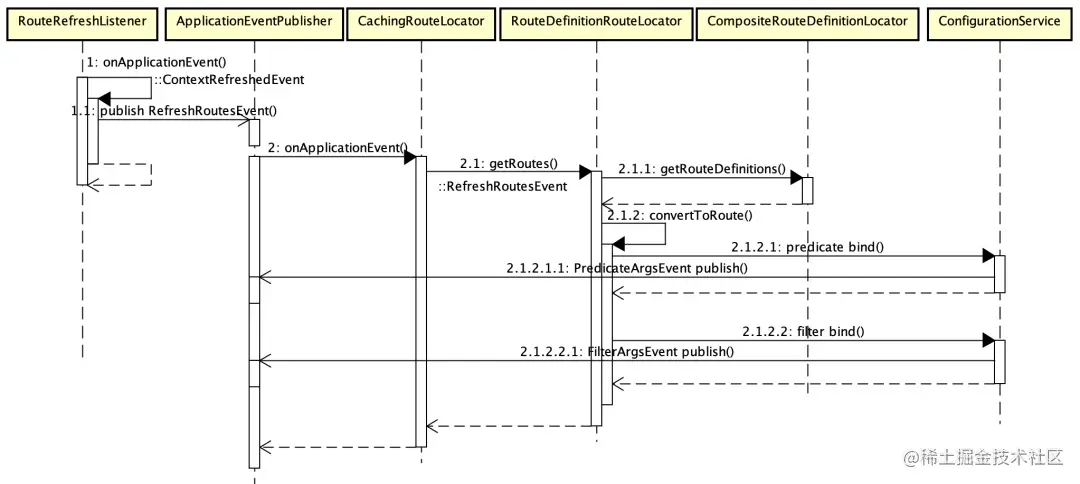

就如上面时序图所示，CacheRouteLocator会去load所有route difinition，再转化成route过程中会发布PreidcateArgEvent和FilterArgEvent，这两种事件又会有相应的监听器去处理，这已经不影响整体的SCG运行，因为基本的路由和filter功能到此位置已经可以正确执行。后续文章中深入一些扩展功能时可能还会涉及到相关的event处理，到时候会再分享。

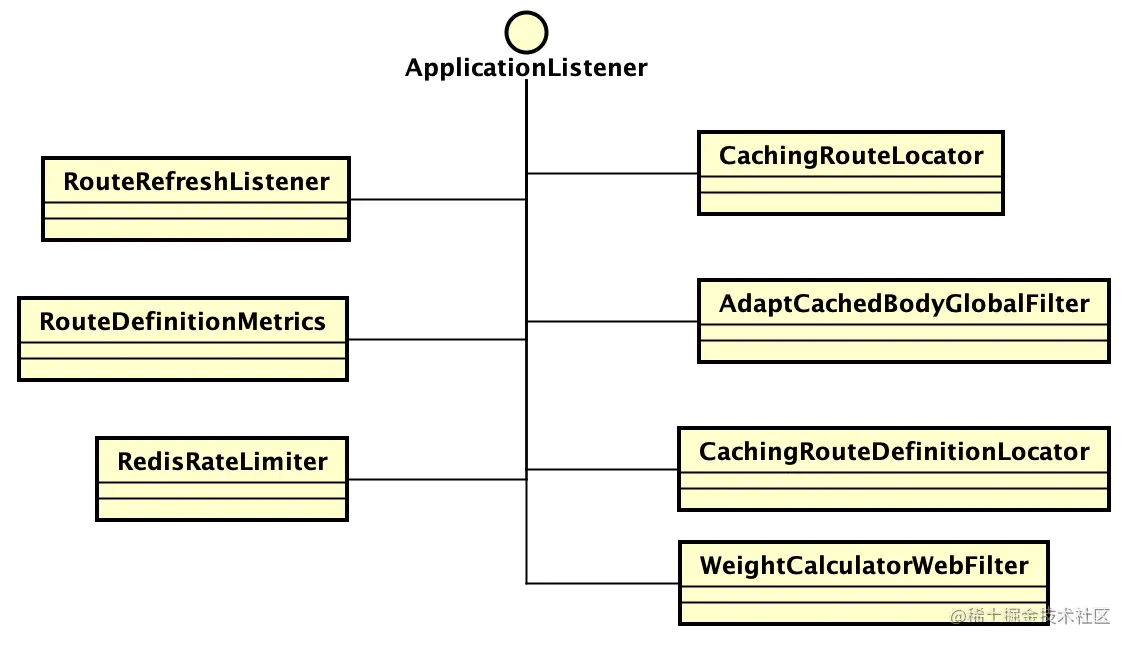

最后，梳理一下，SCG中大概有这么几个ApplicationListener：

附: gitee.com/wlscode/scg…
