概述 ： Android studio 断点调试技巧分享

1 断点简介

1.1断点种类

  1. 普通断点
  2. 方法断点
  3. 字段断点
  4. 条件断点
  5. 异常断点

1.2断点执行方法

  • step over F6（单步跳过）

  • Step Into F5：单步执行，遇到子函数就进入并且继续单步执行（简而言之，进入子函数）。

  • Force step into:强制进入，在调试的时候能进入任何方法。

  • Drop Frame:回退到被调用方法处. 当需要知道当前断点的上一层调用源时，可以使用这个步骤；或是希望重新执行前面的程序，可以回退到前面的方法。

  • step out F7: 当单步执行到子函数内时，用step out就可以执行完子函数余下部分，并返回到上一层函数.与Drop Frame相似，但有区别。 （1）Step Out回退到上一层调用方法
    （2）回退之后，原先的变量值不能回退，变量值是执行完调用方法后的值。
    （3）回退之后，再按F5也不会进入到getString(）方法，因为已经执行完了。
    （4）F7等价于F5+F6 （5）Drop Frame执行后，再按F6还会继续执行，而step out会直接跳到下一步。

  • Run to Cursor:跳转到光标所在位置

1.3断点辅助信息

1.3.1断点日志

在断点执行后，在控制台输出日志。备注：不是在logcat窗口，是在Debug的Console窗口。

1.3.2断点堆栈信息

在断点执行后，在控制台输出日志，日志内容是执行断点所在代码的堆栈信息。备注：堆栈信息中不包含时间，需要看执行时间可以断点日志中增加.

示例：

Breakpoint reached
	  at com.example.test2.TActivity.onResume(TActivity.java:75)
	  at android.app.Instrumentation.callActivityOnResume(Instrumentation.java:1472)
	  at android.app.Activity.performResume(Activity.java:8351)
	  at android.app.ActivityThread.performResumeActivity(ActivityThread.java:5068)
	  at android.app.ActivityThread.handleResumeActivity(ActivityThread.java:5121)
	  at android.app.servertransaction.ResumeActivityItem.execute(ResumeActivityItem.java:52)
	  at android.app.servertransaction.TransactionExecutor.executeLifecycleState(TransactionExecutor.java:190)
	  at android.app.servertransaction.TransactionExecutor.execute(TransactionExecutor.java:105)
	  at android.app.ActivityThread$H.handleMessage(ActivityThread.java:2613)
	  at android.os.Handler.dispatchMessage(Handler.java:110)
	  at android.os.Looper.loop(Looper.java:219)
	  at android.app.ActivityThread.main(ActivityThread.java:8668)
	  at java.lang.reflect.Method.invoke(Method.java:-1)
	  at com.android.internal.os.RuntimeInit$MethodAndArgsCaller.run(RuntimeInit.java:513)
	  at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:1109)

1.3.3断点执行信息

在断点执行后，在控制台输出该断点的简单描述日志。
示例：

 Breakpoint reached at com.example.test2.TActivity.onResume(TActivity.java:75)

2 Android Studio Debug调试功能

2.1 Android Studio菜单栏Debug功能


上图所示：

  1. debug模式重新安装运行。 应用场景：一般需要在程序启动时就需要进入debug,例如在MyApplication， main函数等。

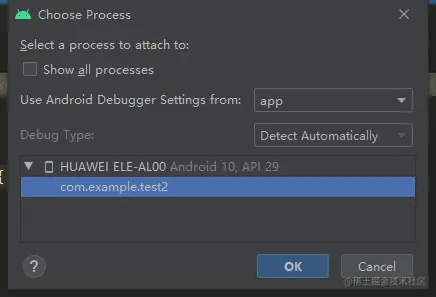

  2. 进入Debug模式。点击之后会弹窗，然后选择进程。示例如下： 备注：非特殊情况，一般使用这种方法进入debug。因为debug过程中，程序运行较慢，影响调试速度，在打开程序进入特定界面后，再执行此操作进入Deubg模式。另外，建议开发者对该功能添加快捷键，非常实用，可以快速进入debug模式。 快捷键对应功能名称： Main menu | Run | Attach Debugger to Android Process

3. 结束debug模式。 备注：多数情况下会结束进程

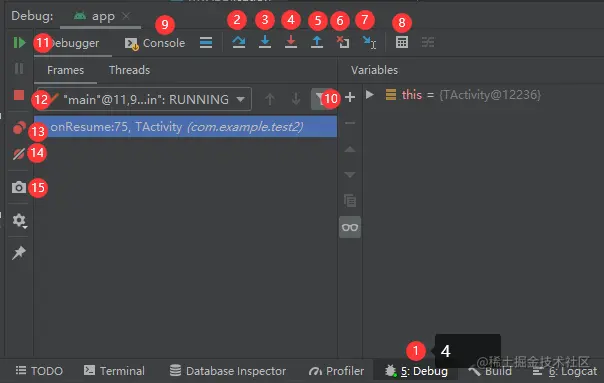

2.2 Android StudioDebug菜单图解


  • 1：studio 底部debug菜单功能按钮
  • 2：StepOver
  • 3: Step Into
  • 4: Force Step Into
  • 5: Step Out
  • 6: Drop Frame
  • 7: Run to Cursor
  • 8: Evalute Expression 调试窗口
  • 9：debug Console窗口（debug日志在这里显示）
  • 10：Add To Watcehes
  • 11:恢复Debug调试
  • 12:结束Deubg调试
  • 13：断点管理窗口
  • 14：过滤所有断点
  • 15：获取内存Deump

2.3 Breakpoints 菜单

进入方法：选择断点，点击点键》More image.png

  • 1:普通断点区域
  • 2：方法断点区域
  • 3：异常断点区域
  • 4：异常断点区域
  • 5：添加断点
  • 6：删除断点
  • 7：断点开关。可关闭和打开断点，默认是打开
  • 8：断点暂停属性开关。默认勾选，非勾选状态下，程序执行到断点不会停留。
  • 9：Condition窗口。添加断点执行条件。
  • 10：执行到断点时打印堆栈信息
  • 11：执行到断点时打印断点信息
  • 12：打印自定义日志，日志都在Deubg控制台窗口显示
  • 13：设置当前断点在某断点执行之后才会执行

备注：方法断点，默认是进入和退出都会执行，这样日志会打印两次。

3 Android Studio Debug功能详解

3.1 Evalute Expression 调试窗口

打开后可在Evalute窗口输入要执行的代码，可以得到对应的结果，单行代码可省略return 示例：


快捷键对应的功能名称： Main menu | Run | Debugging Actions | Evaluate Expression...
在AS中位置如下图


使用场景： 在debug过程中，需要得到某些函数的值，且不是一直需要，可以此功能；另外，如果已经知道某些程序执行会发生异常，可以在该窗口中执行，得到的结果是一个Exception,通过查找这个异常的堆栈信息来找到造成异常的原因，同时还保证了debug不会中断，这样就不用重新写try catch问题代码。

3.2 Add To Watches

添加执行代码块。在某断点处添加了该功能，那么每次执行到该断点时都会的执行。

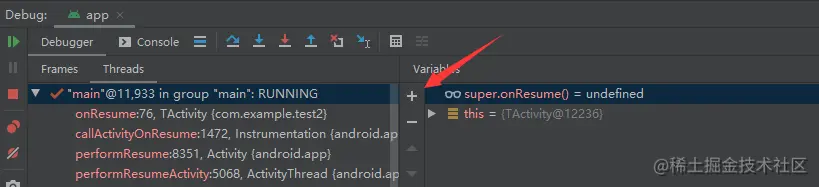

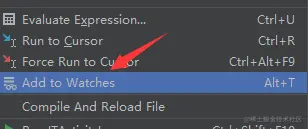

使用方法：选中要执行的代码段，右键》点击Add To Watches; 或者在Variables窗口点击加号，再手动输入要执行的代码。


使用场景：在调试过程需要知道某个函数的执行结果或是要执行某个方法，或者需要修改某个字段的值。
实践一：进入H5Activity，需要修改url，在onCreate方法中，获取url后，添加断点，然后使用Add To Watches功能，添加代码段 url = "new url...."。这样就可以在不修改后台数据、不重启、不修改代码的前提下快速调试
实践二：在某断点处需要长期知道某些方法的值。

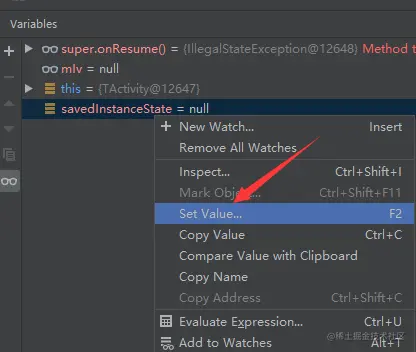

3.2 Set Value

设置值。修改某断点执行时，在Variables窗口中某字段的值。 备注：只有一次有效，断点再次执行时，不会生效。 使用方法：在Variables窗口中选中要修改的字段，点击右键，点击Set Value,即可修改该字段的值。

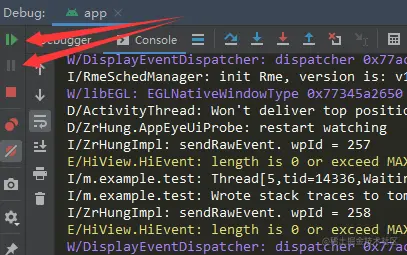

3.3 Resume Program 和 Pause Program

恢复debug程序和暂停debug程序 使用场景：当想暂停debug时，可使用Pause Program，它与 Mute BreakPoints 的区别是前者暂停Deubg程序，后者只是关闭断点，但还在debug程序中。\

使用方法：

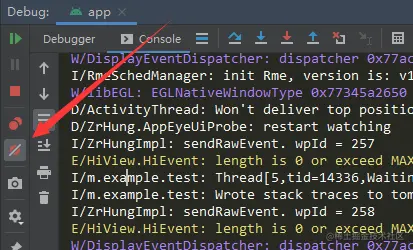

3.4 Mute Breakpionts

关闭所有断点


3.5 增加断点

方法一：常见增加断点的方式是在代码左侧单击左键，添加后效果如下图。 image.png

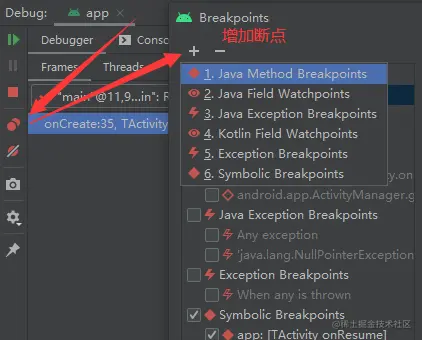

方法二：在Breakpionts窗口手动添加断点。可以添加方法断点、字段断点和异常断点。 image.png

3.6 暂停断点

默认情况下程序执行到断点会暂停，但也可以将暂停取消。这样程序照样执行，同时断点日志、堆栈信息可以正常打印。这样可以通过日志去了解程序执行情况。

3.7 断点状态

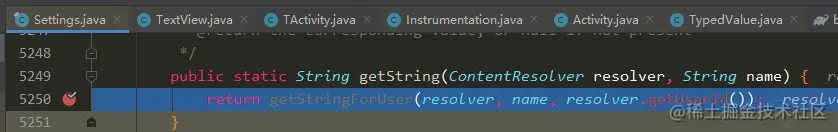

3.7.1 无效断点

ine 5250 in Secure.getString() (android.provider.Settings)  No executable code found at line 5,250 in class android.provider.Settings$Secure  Suspend: thread

翻译：在类android.provider的第5250行没有发现可执行代码。设置$安全暂停:线程


3.7.2 断点关闭

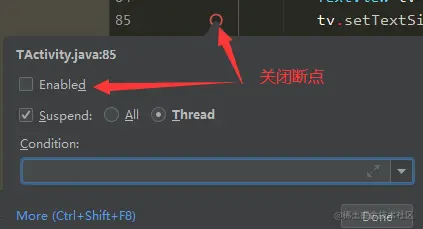

关闭断点

image.png image.png

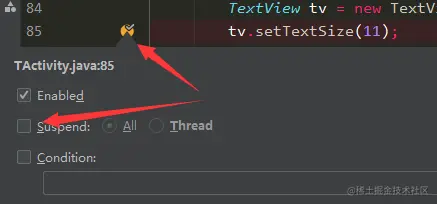

3.7.2 断点暂停关闭

正常断点会在程序执行到断点时会暂停，等待开发者操作，把暂停属性关闭，则程序执行到断点时不会暂停。



3.8 在系统源码中打断点

方法一：通过手动添加方法断点，将系统方法添加断点。这样只能添加方法断点，且影响调试过程中运行速度。

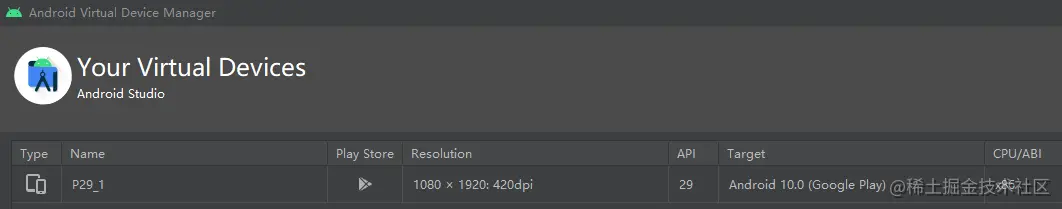

方法二：使用Android Studio自带的模拟器，模拟器的API与APP工程中compileSdkVersion 版本要一致。因为很多手机厂商定制系统或是因为手机系统版本与工程中compileSdkVersion 版本不一致，导致无法在源码中打断点。提示断点无效。

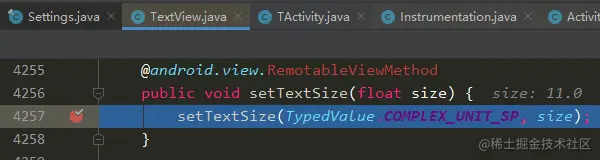

示例在使用系统方法获取Android ID和TextView.setTextSize()方法中打断点。



4 实践

4.1 在系统方法中打断点。统计APP运行过程中获取Android Id的调用源和次数

应用场景：根据隐私协议要求，获取用户敏感信息需要申报。APP内有较多SDK和业务代码获取用户敏感信息。第三方（如梆梆、爱加密）采集这些信息是通过将APP安装在有root权限系统的手机上，通过hook对应的系统方法，打印日志来统计，而这个对一般开发者有一定门槛。

实现方法一：通过手动添加方法断点，将对应的系统方法添加断点，然后增加断点日志，打印执行时间和对应的TAG，同时打印断点信息和堆栈信息，另外要将该断点的暂停开关关闭，不需要暂时，让其正常运行。

获取Android ID API

String ANDROID_ID = Secure.getString(context.getContentResolver(), Secure.ANDROID_ID);

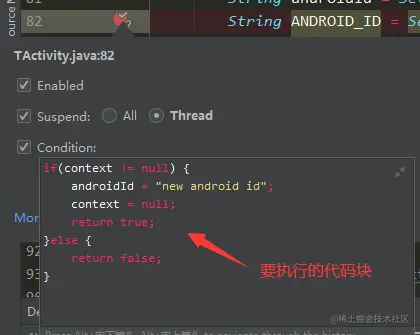

4.2 APP运行过程中动态添加代码执行块

应用场景：在调试过程中，需要增加一些代码，重新编译运行代价较大。可以打断点，然后在断点的Condition窗口增加执行代码块和执行条件。相当于条件断点中，增加了代码执行块。Add To Weacth只能增加一行代码，并不能增加更多代码。 示例：在某断点处添加代码块并执行
