1 从子模开始
1.1 GB2312 标准

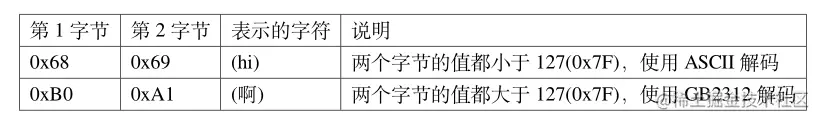

- 首先定义的是 GB2312 标准。它把 ASCII 码表 127 号之后的扩展字符集直接取消掉，并规定小于 127 的编码按原来 ASCII 标准解释字符。

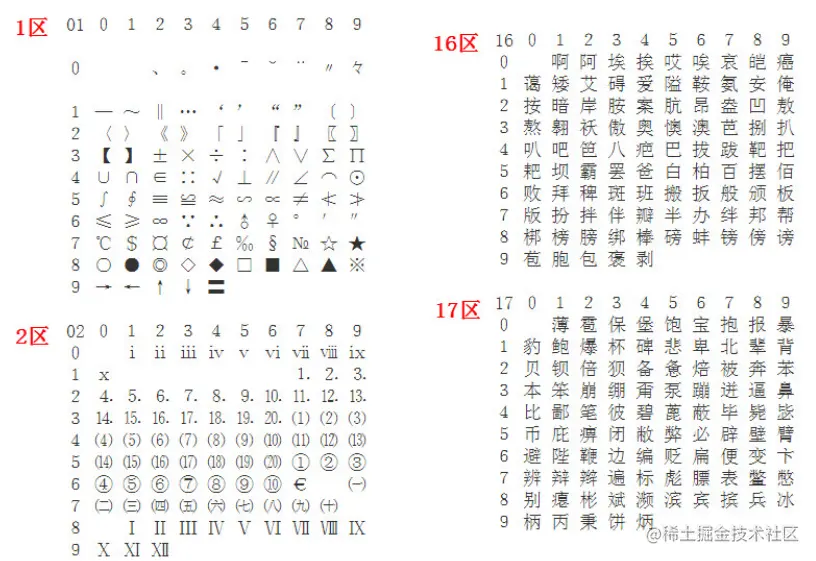

当 2 个大于 127 的字符连在一起时，就表示 1 个汉字，第 1 个字节使用 (0xA1-0xFE) 编码，第 2 个字节使用 (0xA1-0xFE) 编码，这样的编码组合起7000 多个符号，其中包含 6763 个汉字。 - GB2312 编码对所收录字符进行了“分区”处理，
共94个区，每区含有 94 个位，共 8836 个码位。而区位码实际是 GB2312编码的内部形式，它规定对收录的每个字符采用两个字节表示，第一个字节为“高字节”，对应94 个区；第二个字节为“低字节”，对应 94 个位。所以它的区位码范围是：0101-9494。为兼容ASCII 码，区号和位号分别加上 0xA0 偏移就得到 GB2312 编码。在区位码上加上 0xA0 偏移，可求得 GB2312 编码范围：0xA1A1 － 0xFEFE，其中汉字的编码范围为 0xB0A1-0xF7FE，第一字节 0xB0-0xF7（对应区号：16 － 87），第二个字节 0xA1-0xFE（对应位号：01 － 94）。
1.2 子模寻址(若生成32*32大小子模)
- 使用字模软件制作的字模数据一般会按照编码格式排列，利用软件生成的字模文件
《GB2312_H3232.FON》中的数据，是根据 GB2312 的区位码表的顺序存储的，它存储了区位码为 0101-9494 的字符， - 每个字模的大小为
32x32/8=128字节。其中第一个字符“空格”的区位码为0101，它是首个字符，所以文件的前 128 字节存储的是它的字模数据； - 同理，128-256 字节存储的则是
0102 字符“、”的字模数据。所以我们可以导出任意字符的寻址公式: - 其中 Code H 和 Code L分别是 GB2312 编码的第一字节和第二字节；94 是指一个区中有 94 个位 (即94 个字符)。公式的实质是根据字符的 GB2312 编码，求出区位码，然后区位码乘以每个字符占据的字节数，求出地址偏移
2 液晶显示汉字及字符原理（类似于图像检测YOLO AI算法的输出矩阵7*7*30）
像素点用（0，1）表示显示与否，如分辨率：800*480个像素点。这也是字模的作用，0表示像素点灭，1表示像点亮，字模控制的就是像素点的亮和灭每个像素点纵深2个字节（如：RGB565）)表示颜色
2.1 液晶控制器驱动NT35510
- 根据液晶屏的要求，在发送显示数据前，需要先设置显示窗口确定后面发送的像素数据的显示区域

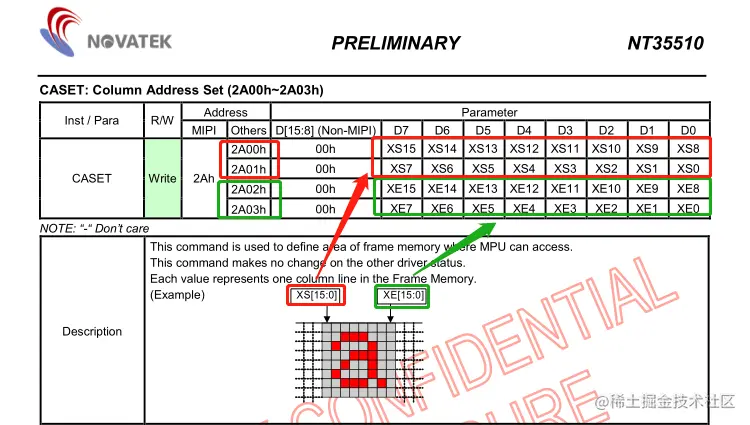

- 水平显示区域

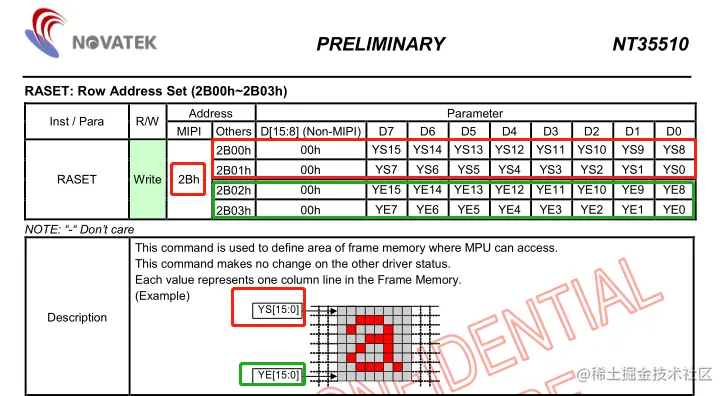

- 垂直显示区域

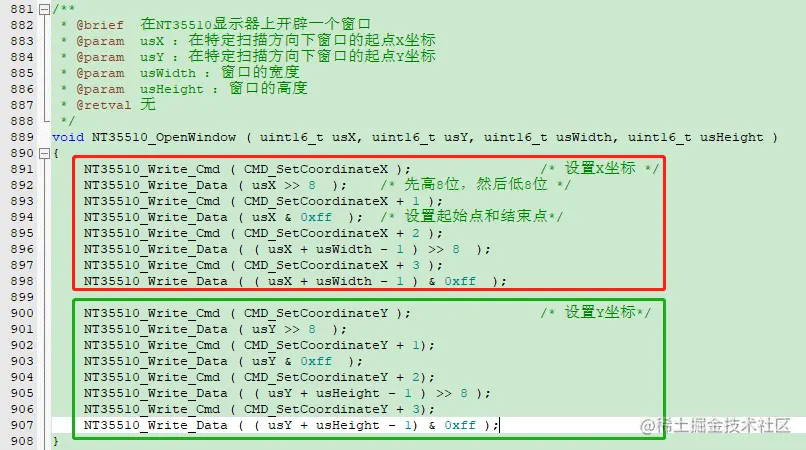

- 设置显示窗口

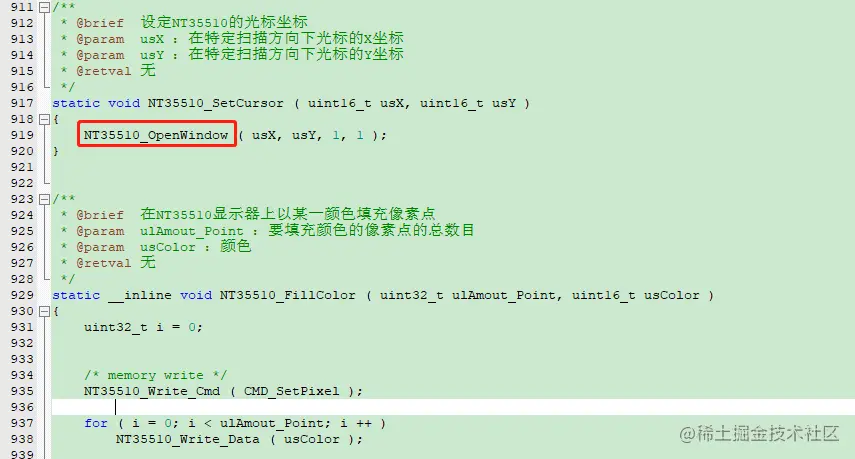

2.2 对某一点以某种颜色进行填充
- 设置像素
- 设置颜色
2.3 显示一个英文字符

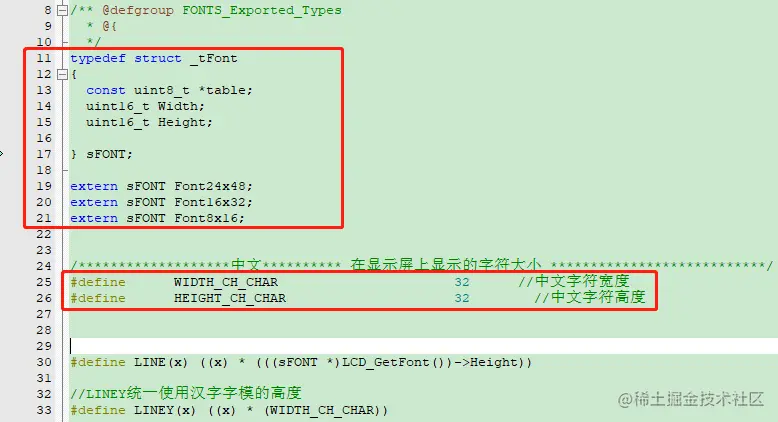

- fonts.h

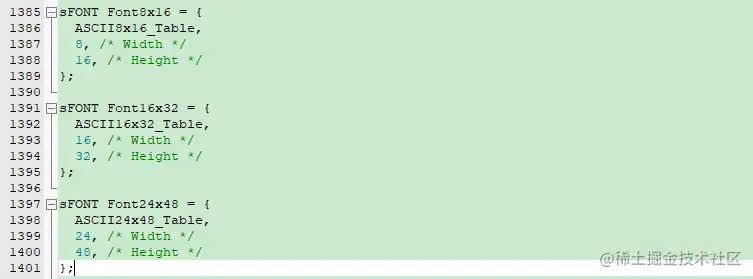

- fonts.c(

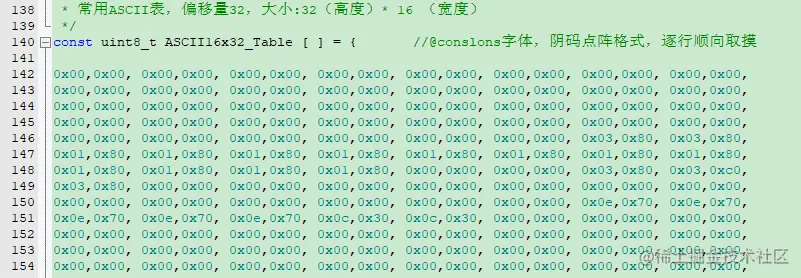

子模一般为数组，对于 Font8x16 的字模表，每个ASCII字符的字模数据长度=8*16/8=16 字节)这个结构体类型定义了三个变量，第一个是指向字模数据的指针，即前面提到的 C 语言数 组，每二、三个变量存储了该字模单个字符的像素宽度和高度。利用这个类型定义了 Font8x16、 Font16x32 之类的变量，方便显示时寻址。 - bsp_nt35510_lcd.h

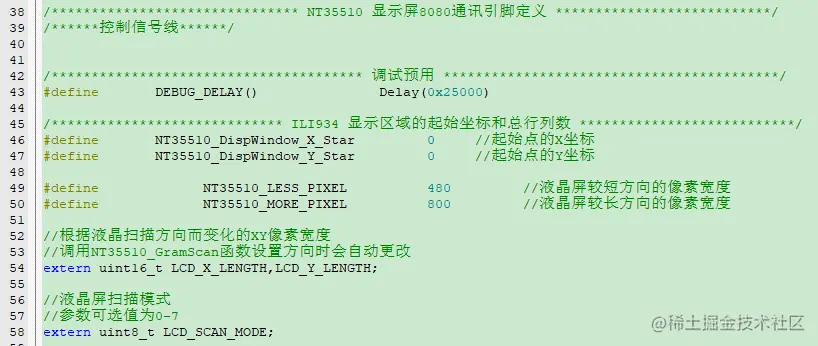

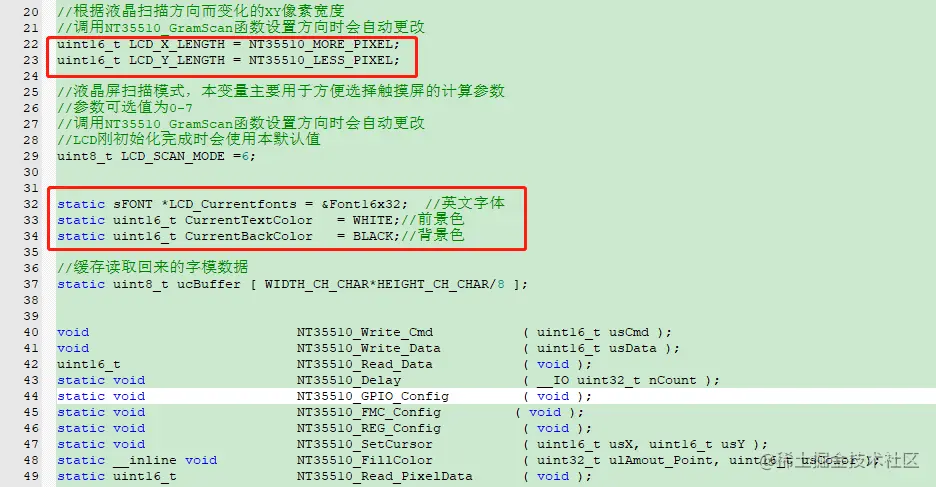

- bsp_nt35510_lcd.c

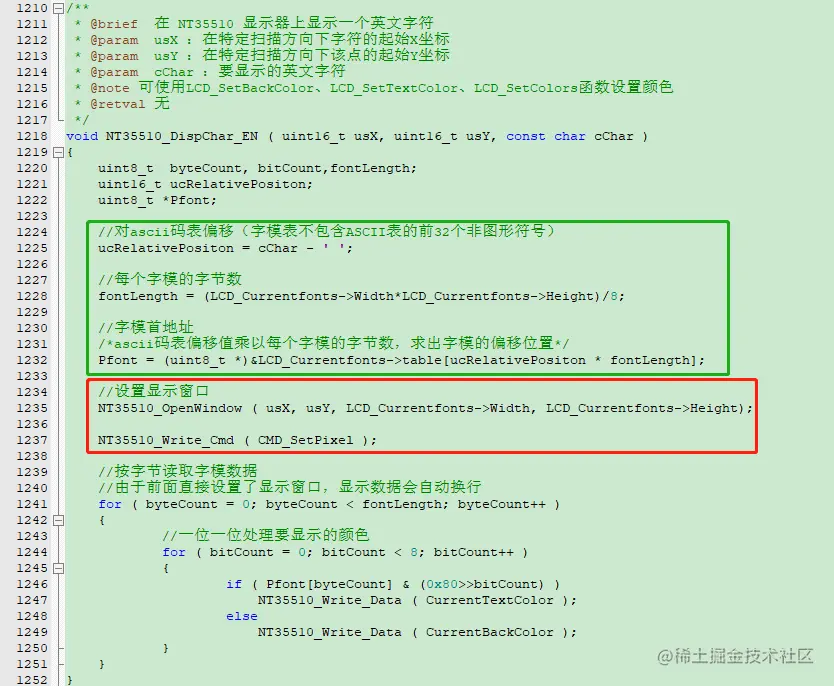

字符显示函数有 usX、usY 及 cChar 参数。其中 usX 和 usY 分别表示字符显示位 置的 (X,Y) 坐标；而输入参数 cChar 是要显示的英文字符，如字符’A’，字符’空格’ 等。
2.4 显示一个GBK2312汉字

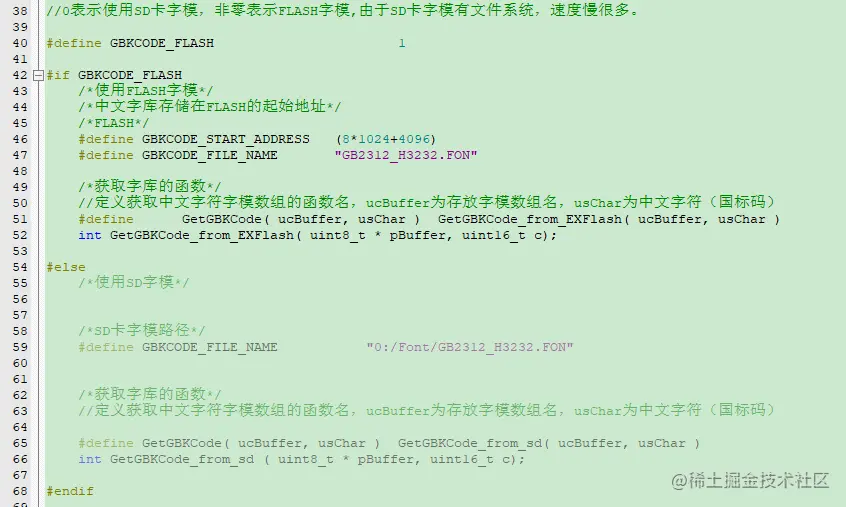

- fonts.c 子模存储判断

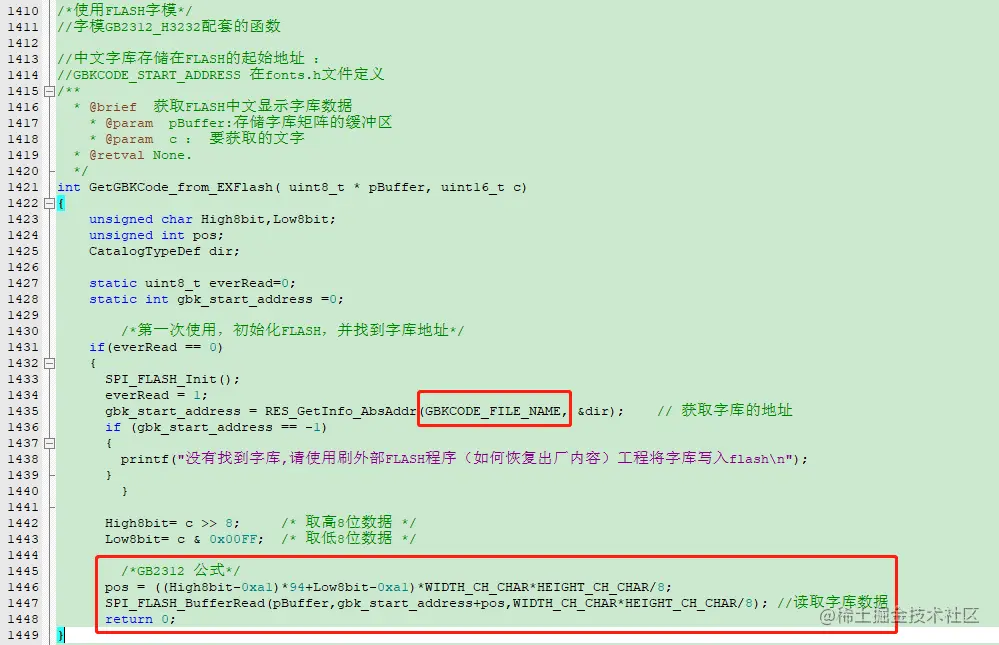

根据公式取出32*32/8个字节数据 - bsp_nt35510_lcd.c
