View3D
View3D 可以在3D空间中实现数据可视化。3D模型可用各种方法来缩放、旋转、点亮。不同的系列类型可以放置到相同的3D视图中，以实现组合可视化。

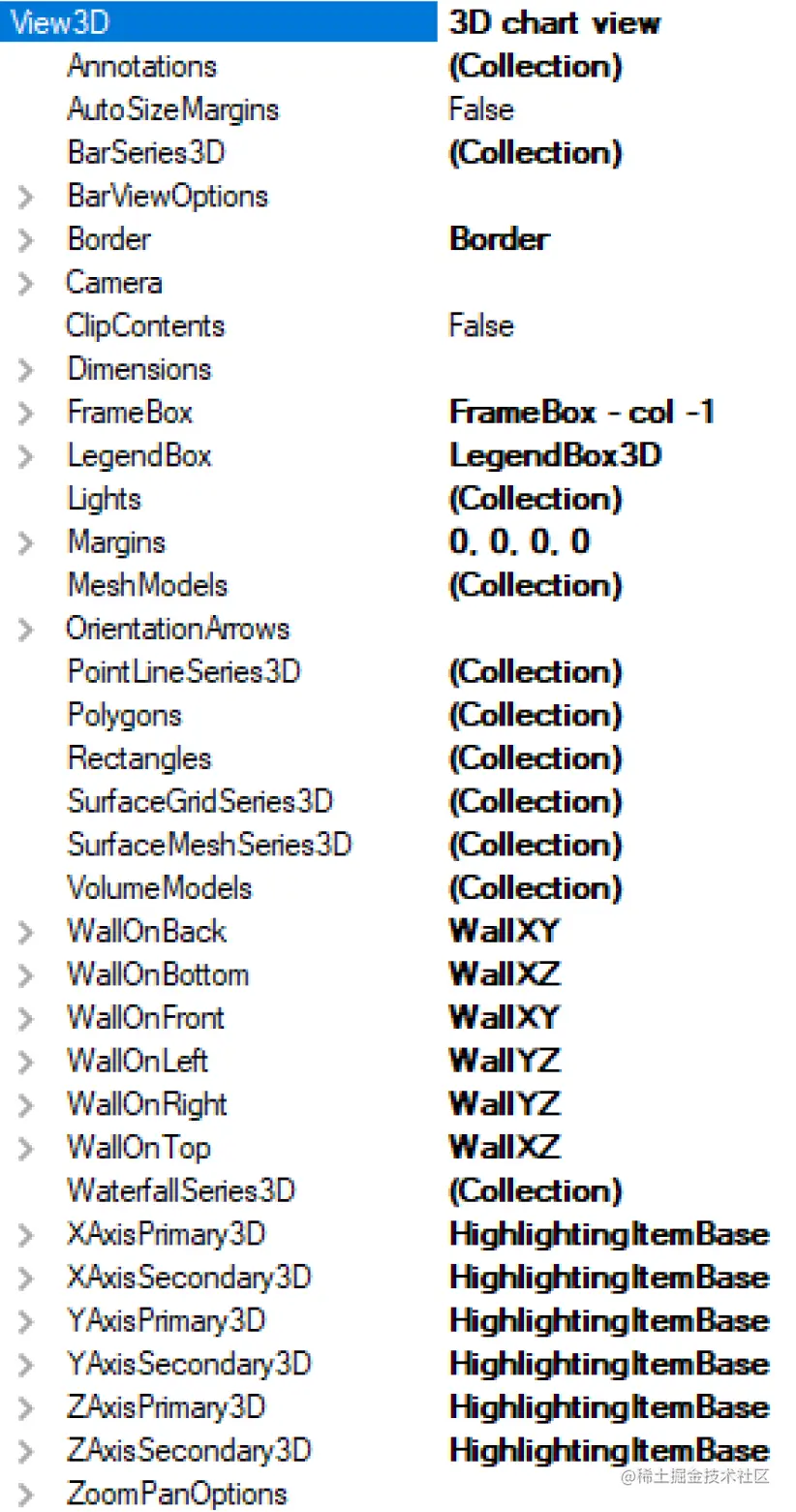

图：View3D 对象主树
3D 模型及尺寸

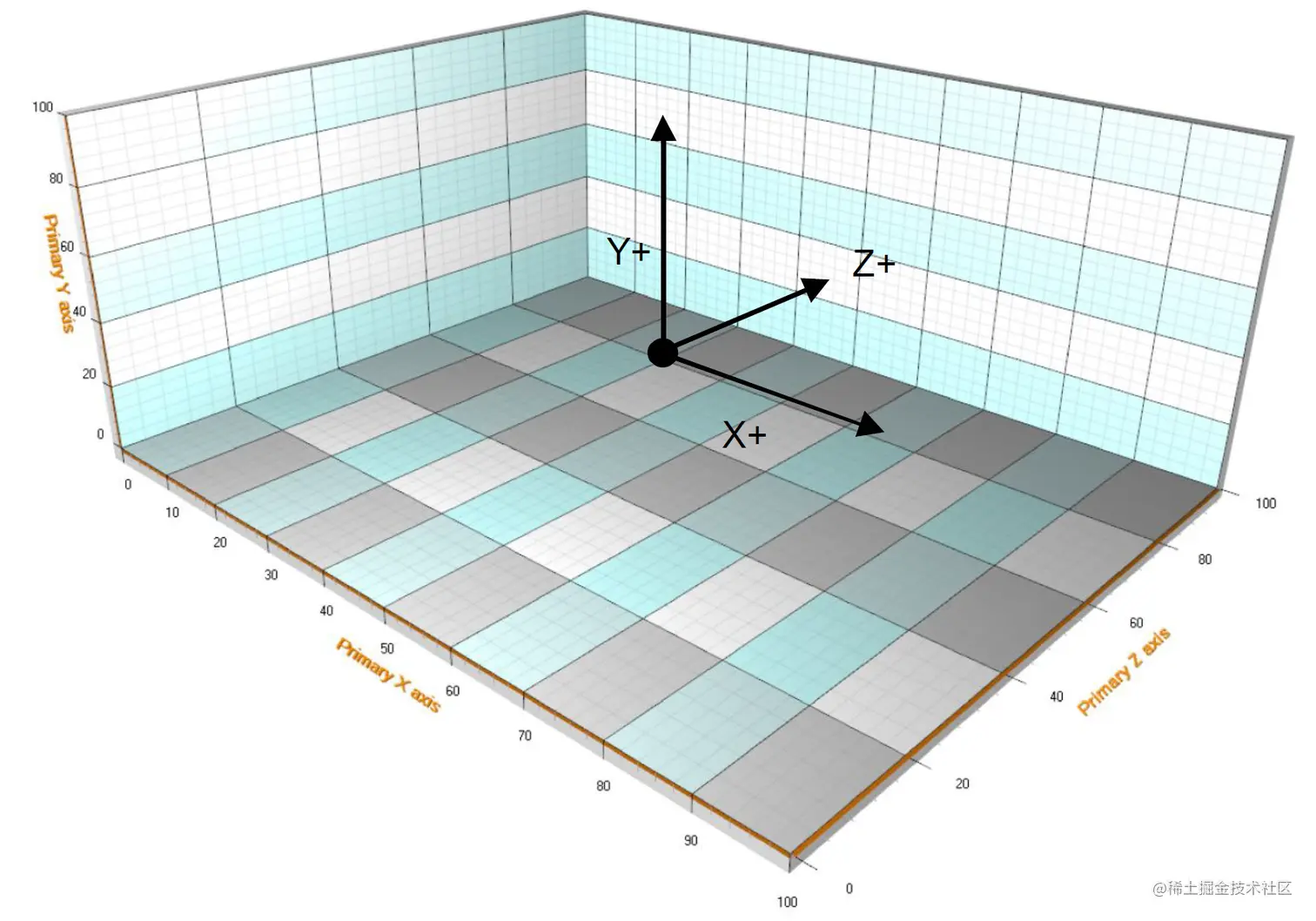

图：模型正负方向。
在3D 空间中心创建3D 模型。维度量级定义了三维空间中模型箱的大小。用该维度箱可以定义墙和轴的大小。用Dimensions属性可设置每个维度的量级。
当没有定义照相机旋转时，正X方向朝右，正Y方向朝上，正Z方向朝向屏幕内。
World coordinates 全局坐标
一些3D 对象采用的是 “全局坐标”, 而非轴值。例如，光的定位方式是独立于轴的范围。全局坐标还可以称为“3D 模型空间坐标”.
原点 [0,0,0] 位于模型的中心。实际的3D 模型空间范围开始于 [-Dimensions.X/2 至Dimensions.X/2], [-Dimensions.Y/2 至Dimensions.Y/2] 和[-Dimensions.Z/2 至Dimensions.Z/2].
LightningChart 提供有专门的方法可以在系列值、轴值、世界坐标和屏幕坐标间进行值得转换。更多详情可浏览演示应用程序示例及帮助文档。
图：试图设置示例。维度设置为 X=100, Y=40, Z=80. 可见墙：左面、底面、后面。采用透视摄像头视角。
Walls 墙
墙 （WallOnFront, WallOnBack, WallOnTop, WallOnBottom, WallOnLeft, WallOnRight）用于表 示轴网格和网格条，并为轴提供基础。默认情况下，底部、左、右、前、后的墙都可见，其 AutoHide 属性设置为true。当旋转视图时，阻隔墙被暂时隐藏，这样就不会阻挡住图表内容的视 图。若要让墙可见，则设置Visible = true 且AutoHide = false。
使用XGridAxis，YGridAxis，ZGridAxis，GridStripColorX，GridStripColorY，GridStripColorZ 和GridStrips 属性可从中选择应用网格的轴，并修改网格的颜色网格条。 可用的属性取决于墙的方 向。 隐藏实心墙时FullTransparent 属性允许仅显示网格。 请注意，即使启用了FullTransparent，网 格仍然遵循墙的可见性和自动隐藏属性。
FrameBox （框架箱）
用一个简化了的 3D 箱外观可替代墙。为每面墙设置Visible = false，接着设置FrameBox.Style = AllEdges。用FrameBox.LineColor 可设置颜色或框架。

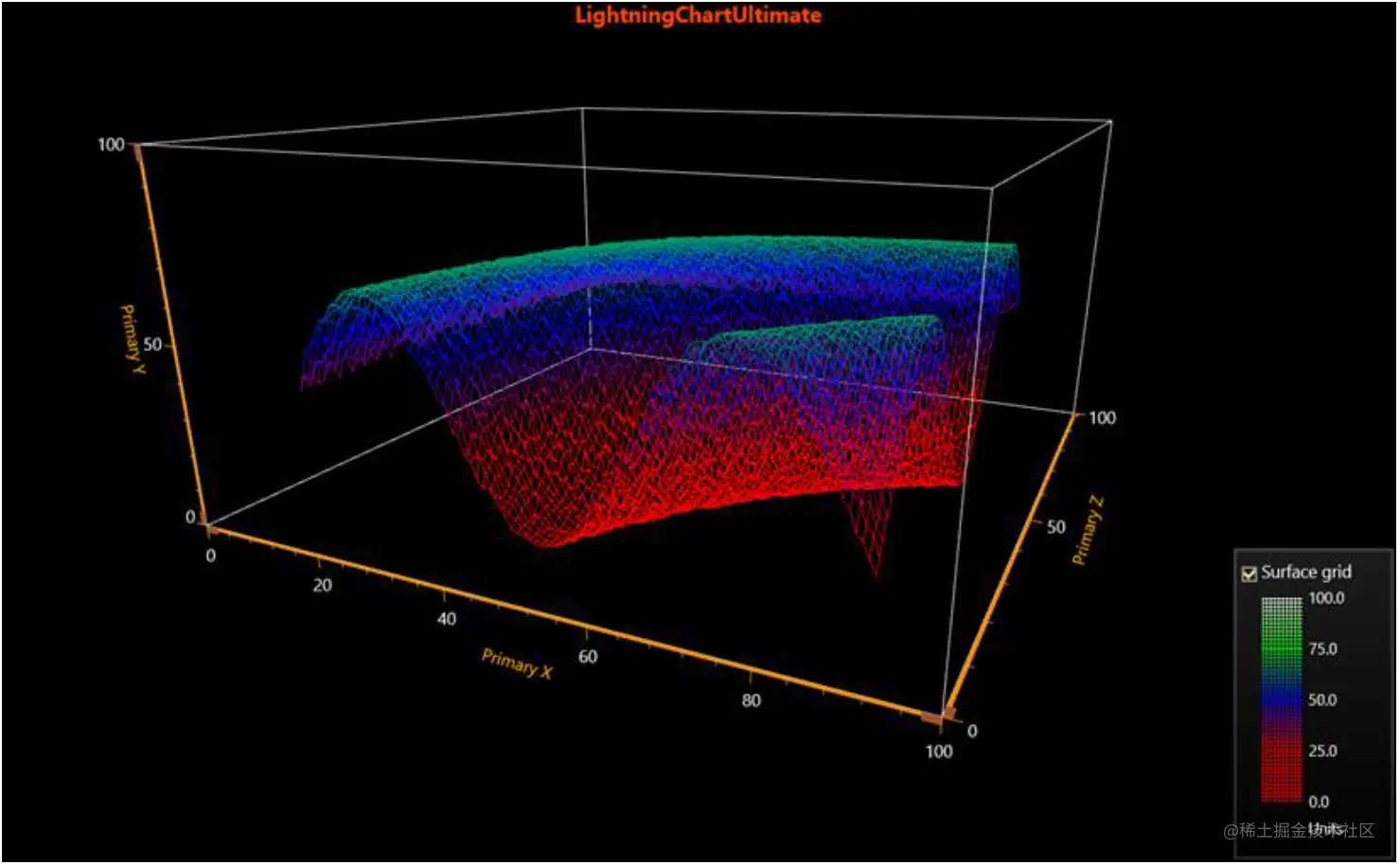

图：FrameBox 可视，隐藏掉墙
摄像头

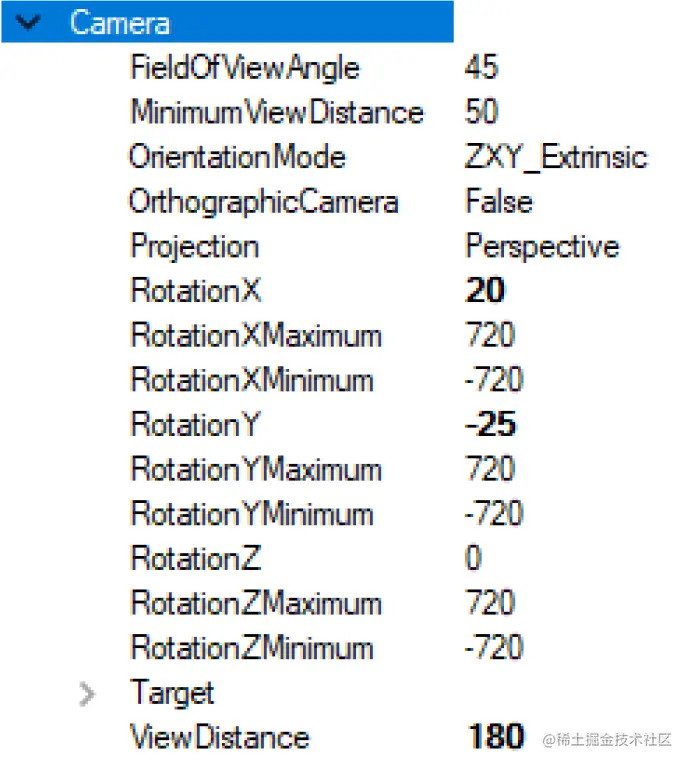

图：Camera 属性.
摄像头类型、位置、距离和朝向一起决定了3D的视角。用 RotationX, RotationY, RotationZ 和ViewDistance 可设置摄像头在3D模型空间中的位置。通过设置Target属性，可以将摄像头对准优先选定的方向。
用Projection属性可选择投影类型。
• Perspective,显示一个具有真实感的投影。
• Orthographic, 此为在科学和工程应用中使用的投影类型。比起OrthographicLegacy更推荐用此选择。
• OrthographicLegacy，（相当于在LightningChart v.8.3或更早的版本中设置OrthoGraphicCamera = True）。相比Orthographic而言，这在缩放后渲染更慢 。它维护三维对象的大小，这在如果3D对象是在3D全局坐标（不是轴值）中定义的情况下，可维持3D对象的大小。而且，墙的厚度在缩放时会保持不变。缩放会改变维度尺寸，但不会影响ViewDistance.
RotationX, RotationY and RotationY can be limited by setting boundaries 通过 RotationXMinimum, RotationXMaximum、RotationYMinimum、RotationYMaximum、RotationZMinimum 和 RotationZMaximum 属性来设置边界可限制RotationX、RotationY 和 RotationY。

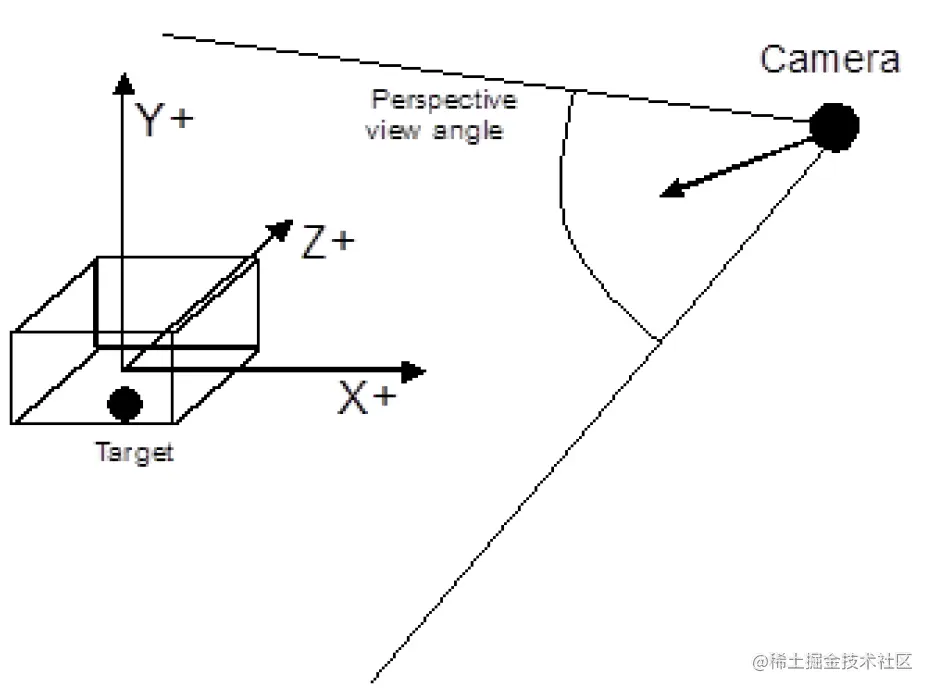

图：透视摄像头在3D空间的样子

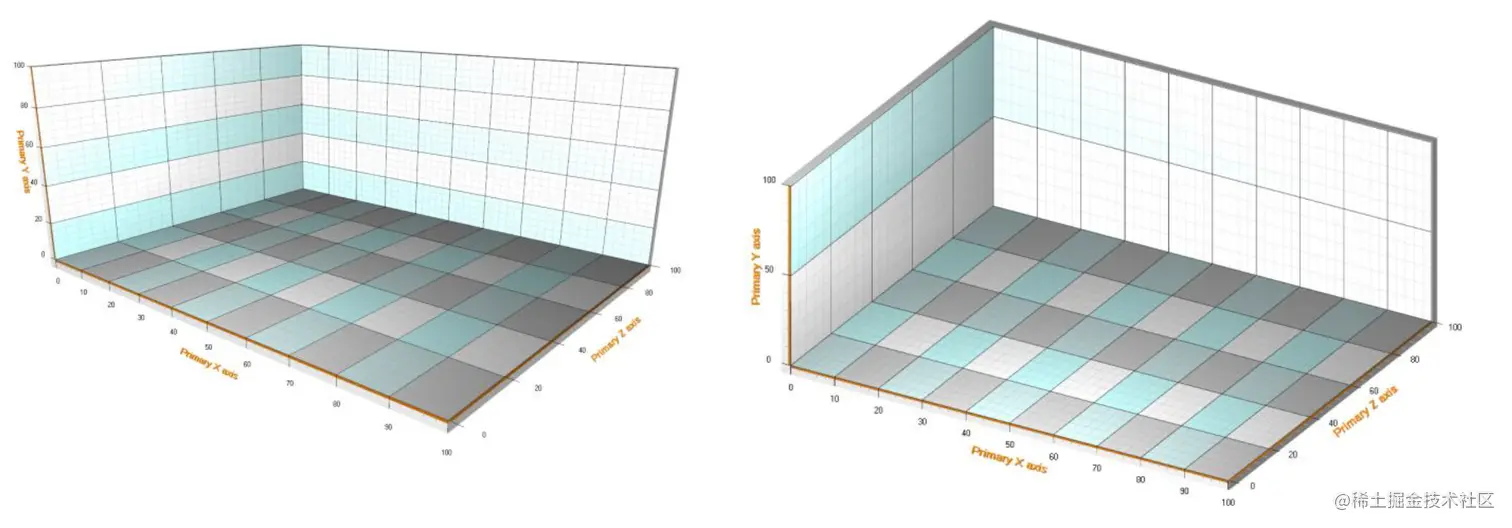

图：3D空间的透视和正交摄像头视角。
缩放后的试图在Orthographic 和OrthographicLegacy 中的不同如下：
Orthographic

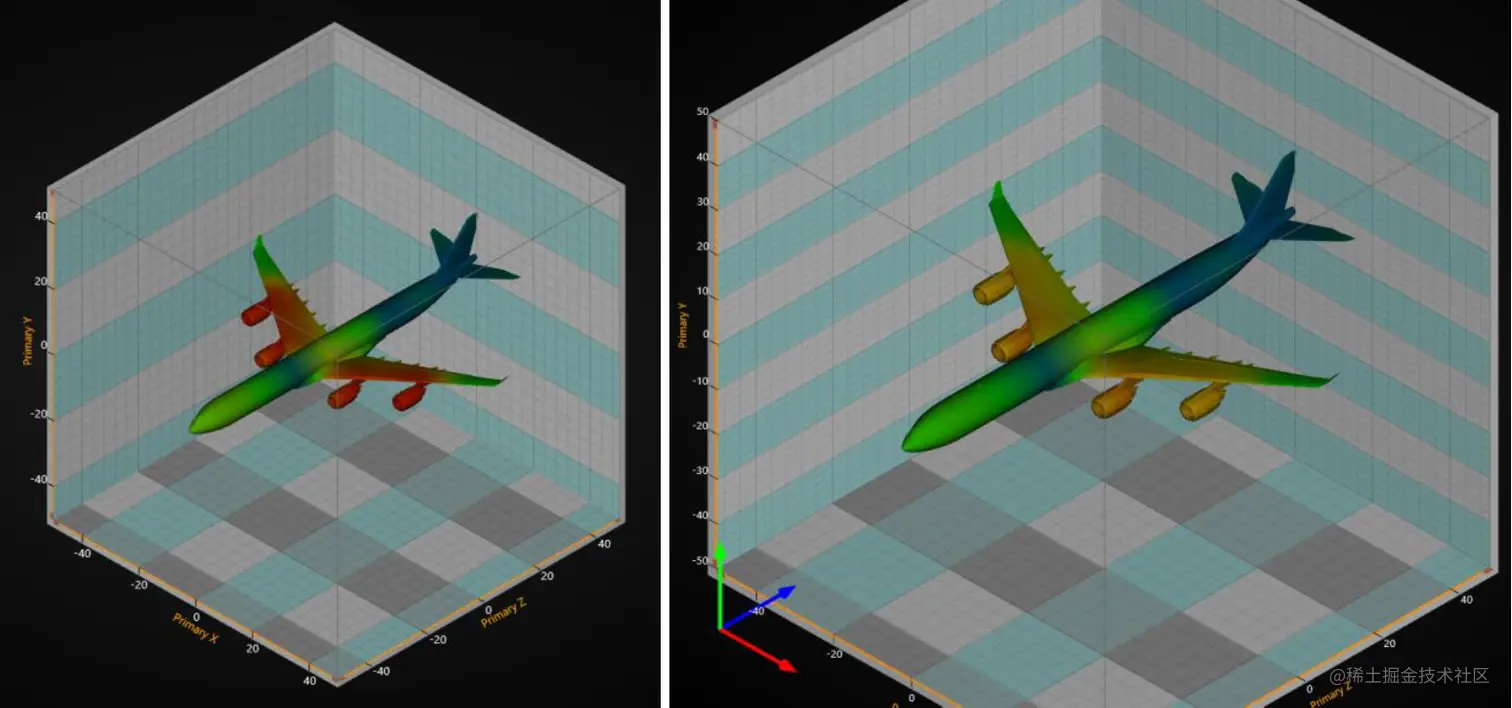

图： Orthographic 投影类型。左侧无缩放。右侧为放大后。飞机（MeshModel3D）对象的大小与其他对象一起在屏幕上扩大。
OrthographicLegacy

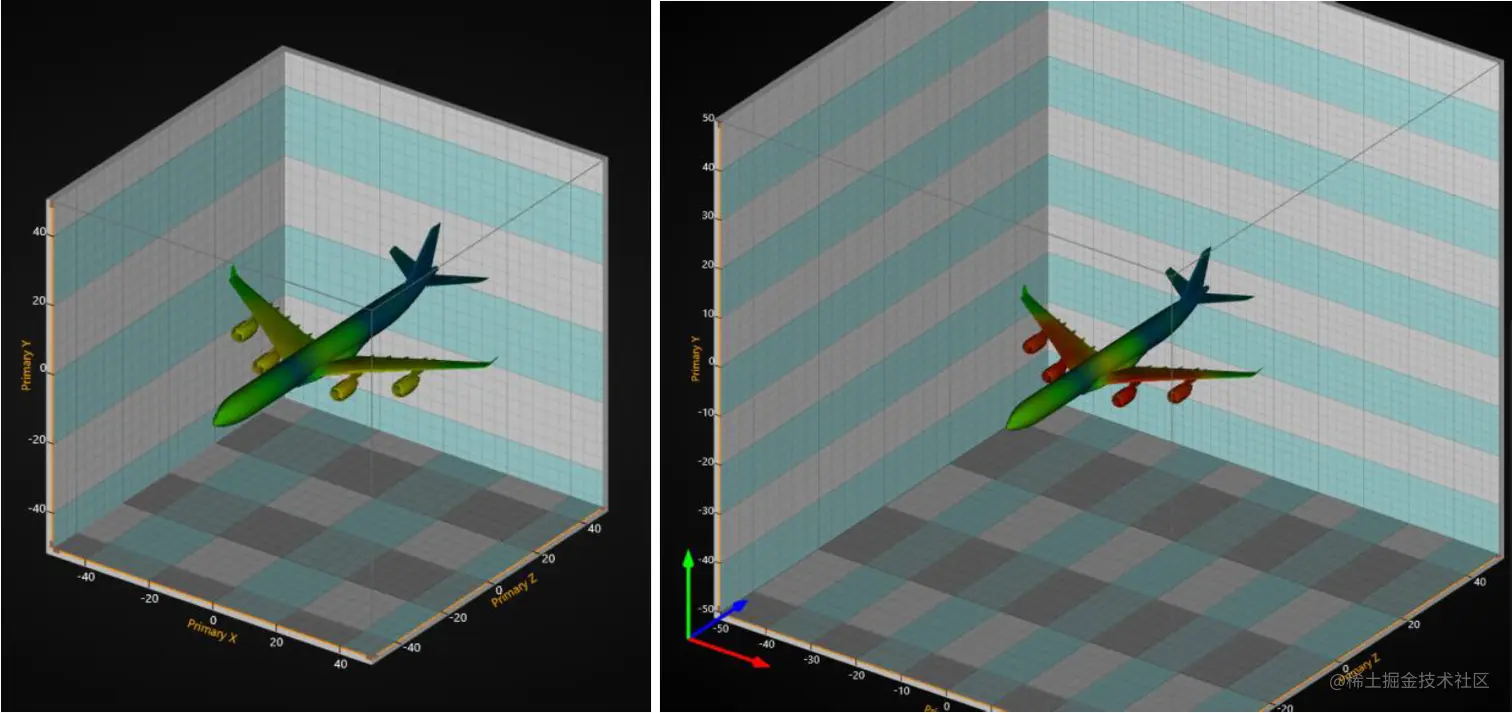

图：OrthographicLegacy；左侧无缩放。右侧为放大。On the left, unzoomed. On the right, zoomed in. Airplane （MeshModel3D, see 7.14）对象尺寸保持不变，但3D 尺寸改变了。
预先设定摄像头
演示示例： Cameras and lights
用View3D.Camera的 SetPredefinedCamera 方法可设置一个预先设定好的摄像头。
//设置预定义的摄像头方向
chart.View3D.Camera.SetPredefinedCamera（PredefinedCamera.BackOrthographic）;
摄像头方向模式
在LightningChart v8.4版本中，增加了一个新的摄像头方向模式与改进的摄像头方向定义。现在被设置为默认方向模式的新模式叫做ZXY_Extrinsic （此名称规定了维度轴的计算顺序）。它修复了许多基于旋转的问题，特别是在图表的两极附近（例如图表上方的摄像头）。之前的方向模式 XYZ_Mixed仍然可用，但很可能在未来的某个时候不宜再用。通过View3D.Camera.OrientationMode可以获取方向信息。
这种变更夜会对旋转进行修改。采用新的摄像头方向模式，其中一个轴方向（世界单位矢量）被用作鼠标水平旋转轴。这即是摄像头旋绕的轴。当RotationX、RotationY 或RotationZ属性改变时，轴的测定可自动完成。最靠近摄像头的向上方向的轴选做旋转轴，这样可使旋转在任何情况下都尽可能自然。
通过新的方向和旋转模型可以查看3D场景，这在以前是不可能的。
