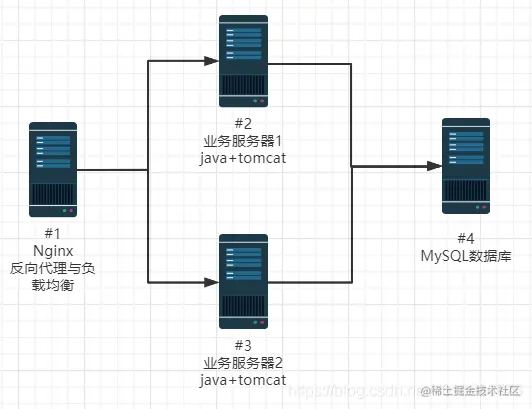

项目架构图

在这里插入图片描述

部署MySQL数据服务器

通过Xftp等工具或scp命令将crm_test.sql文件上传到数据库服务器特定位置（例如/data/crm_test.sql）
登录MySQL服务器，创建crm_test数据库，从crm_test.sql导入数据

create database crm_test charset=utf8;
use crm_test;
source /data/crm_test.sql;

修改防火墙规则，永久开放3306端口

firewall-cmd --zone=public --add-port=3306/tcp --permanent
firewall-cmd --reload
firewall-cmd --list-ports

上述步骤也可以通过iptables实现，参考上一节内容

部署业务服务器

将项目文件上传到2号机的tomcat下的webapps/ROOT目录下
修改webapps/ROOT/WEB-INF/classes/db.properties文件，配置数据库服务器的IP和访问密码，此处我的配置为：

jdbc.driverClassName=com.mysql.jdbc.Driver jdbc.url=jdbc:mysql://192.168.142:3306/crm_test jdbc.username=root jdbc.password=123456

检查和开放8080、8443、443三个端口 其中8080和8443为正常的http请求和转发端口，443为https协议转发端口

iptables -I INPUT -p tcp --dport 8080 -j ACCEPT
iptables -I INPUT -p tcp --dport 8443 -j ACCEPT
iptables -I INPUT -p tcp --dport 443 -j ACCEPT

执行bin目录下的startup.sh，以启动tomcat

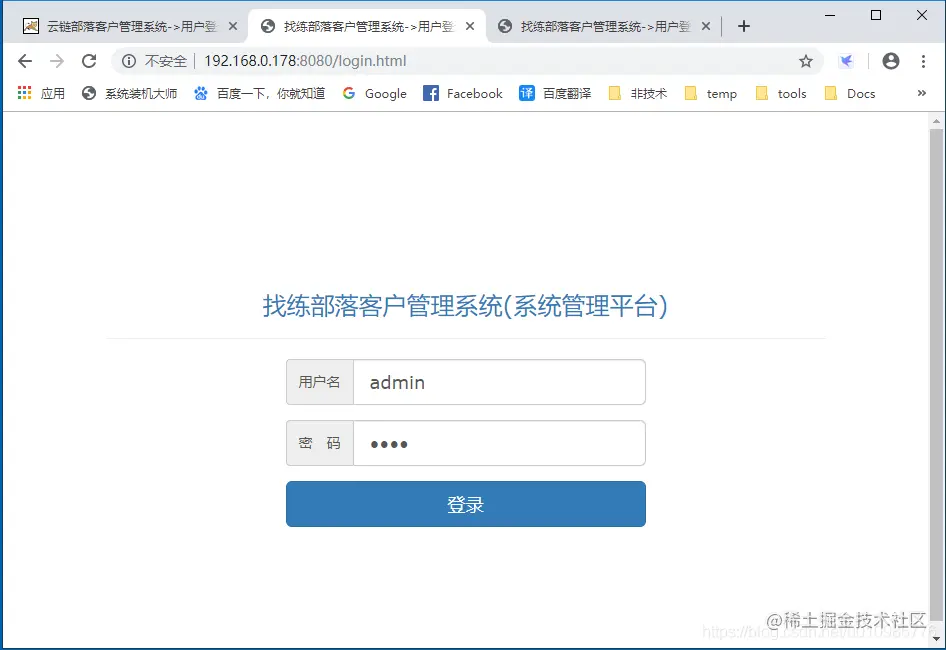

外部通过浏览器访问 http://<tomcat服务器ip>:8080，执行效果
在另一台tomcat服务器上执行相同的操作并验证结果
PS：在执行一些调试时，需要不断通过shutdown.sh和startup.sh重启服务

Nginx配置反向代理

先将nginx服务器默认的启动配置文件进行备份

cd /usr/local/nginx/conf/
cp ./nginx.conf ./nginx.conf.bak

修改默认的启动配置文件

vim ./nginx.conf

# 声明通过root用户执行可以省去很多不必要的麻烦
user root;

#1个工作进程，最大1024个连接，这些是默认配置
worker_processes  1;
events {
    worker_connections  1024;
}

http {
	# 这里是一些默认配置
    #include       mime.types;
    #default_type  application/octet-stream;
    #sendfile        on;

    #声明将要代理的服务器，crmserver为自定义的服务名称
    upstream crmserver{
        server 192.168.0.178:8080;
    }

    server {
        # 监听在本机的80端口
        listen       80;

        # 将请求 http://<ip>:80/ 转发到上面定义的crmserver上
        location / {
           proxy_pass http://crmserver;
        }
    }

}

上面的配置实现了通过访问nginx的80端口实现对业务机8080端口的访问（由upstream xxx定义），即所谓的反向代理

启动nginx

/usr/local/nginx/sbin/nginx

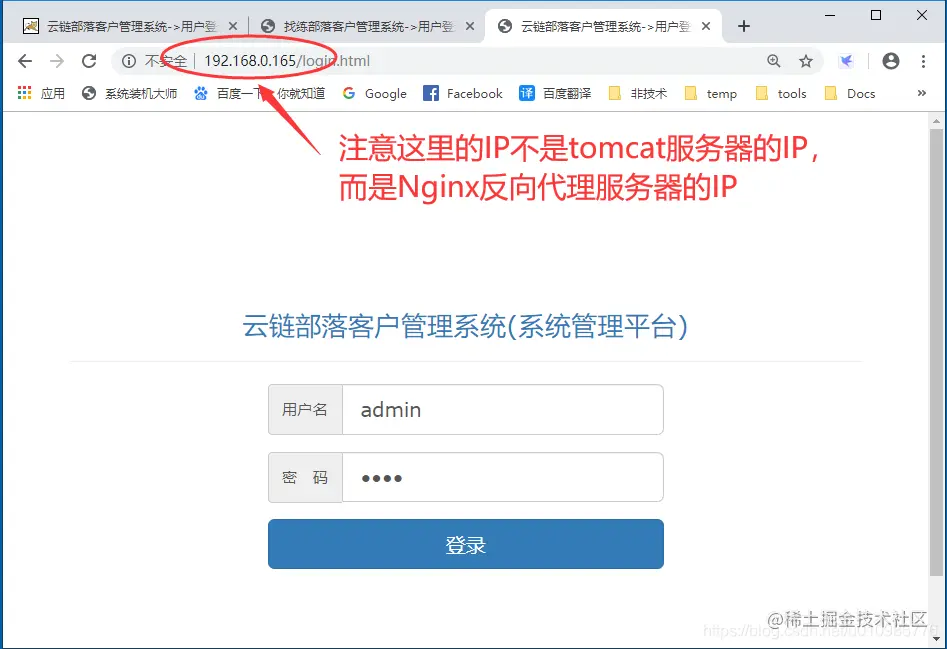

通过外部浏览器访问 http://<nginx服务器ip>:80，实际效果等同于访问上面的 http://<tomcat服务器ip>:8080

Nginx实现负载均衡

修改上一步中的配置文件如下

# 声明通过root用户执行可以省去很多不必要的麻烦
user root;

#1个工作进程，最大1024个连接，这些是默认配置
worker_processes  1;
events {
    worker_connections  1024;
}

http {
	# 这里是一些默认配置
    #include       mime.types;
    #default_type  application/octet-stream;
    #sendfile        on;

    #声明将要代理的服务器，crmserver为自定义的服务名称
    #crmserver服务由两台服务器实现负载均衡，权重分别为5
    #权重为自定义整数，数值越高，则负载的请求越多
    upstream crmserver{
        server 192.168.0.178:8080 weight=5;
        server 192.168.0.186:8080 weight=5;

        #负载均衡策略配置，默认为按权重轮询
        #fair;
    }

    server {
        # 监听在本机的80端口
        listen       80;

        # 将请求 http://<ip>:80/ 转发到上面定义的多台crmserver上进行负载均衡
        location / {
           proxy_pass http://crmserver;
        }
    }

}

再次启动nginx并访问 http://<nginx服务器ip>:80，发现请求已自动负载均衡到两台业务机上了

Nginx负载均衡策略

nginx的upstream目前支持的5种方式的分配

1、依次轮询（默认）每个请求按时间顺序逐一分配到不同的后端服务器，如果后端服务器down掉，能自动剔除。

	upstream backserver {
		server 192.168.0.14;
		server 192.168.0.15;
	}

2、权重轮询指定轮询几率，weight和访问比率成正比，用于后端服务器性能不均的情况。

	upstream backserver {
		server 192.168.0.14 weight=8;
		server 192.168.0.15 weight=10;
	}

3、客户端IP绑定每个请求按访问ip的hash结果分配，这样每个访客固定访问一个后端服务器，可以解决session的问题。

	upstream backserver {
		ip_hash;
		server 192.168.0.14:88;
		server 192.168.0.15:80;
	}

4、fair（公平竞争：能者多劳/快者多劳）按后端服务器的响应时间来分配请求，响应时间短的优先分配。

	upstream backserver {
		server server1;
		server server2;
		fair;
	}

5、URL请求IP绑定按访问url的hash结果来分配请求，使每个url定向到同一个后端服务器，后端服务器为缓存时比较有效。

	upstream backserver {
		server squid1:3128;
		server squid2:3128;
		hash $request_uri;
		hash_method crc32;
	}

down和backup，“”退赛选手”和“备胎选手”

	upstream backserver{
		ip_hash;
		server 127.0.0.1:8080 weight=2;
		server 127.0.0.1:6060;

		# down 表示当前的server暂时不参与负载（退赛）
		server 127.0.0.1:9090 down;

		# 其它所有的非backup机器down或者忙的时候，请求backup机器（备胎）
		server 127.0.0.1:7070 backup;
	}
