部署基于DR的LVS负载均衡

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

一、系统资源规划

节点名称	系统名称	CPU/内存	网卡	磁盘	IP地址	OS
LVS	lvs	2C/4G	ens33/ens33:0	64G	192.168.0.10/192.168.0.100	CentOS7
Server1	server1	2C/4G	ens33/lo:0	64G	192.168.0.11/192.168.0.100	CentOS7
Server2	server2	2C/4G	ens33/lo:0	64G	192.168.0.12/192.168.0.100	CentOS7
Client	client	2C/4G	ens33	64G	192.168.0.20	CentOS7

二、系统软件安装与设置

如未指定，下述命令在所有节点执行！

1、安装基本软件

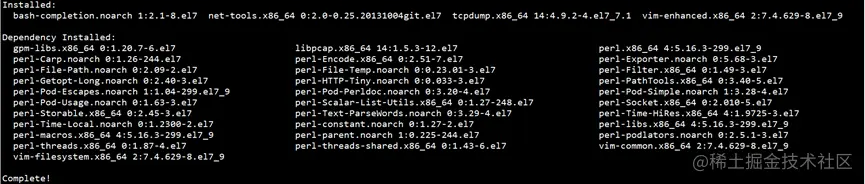

yum -y install vim net-tools tcpdump bash-completion

2、设置名称解析

echo 192.168.0.10 lvs >> /etc/hosts
echo 192.168.0.11 server1 >> /etc/hosts
echo 192.168.0.12 server2 >> /etc/hosts
echo 192.168.0.20 client >> /etc/hosts
echo 192.168.0.100 vip >> /etc/hosts

3、设置NTP

yum -y install chrony

systemctl start chronyd
systemctl enable chronyd
systemctl status chronyd

chronyc sources

4、设置防火墙、SELinux

systemctl stop firewalld
systemctl disable firewalld
setenforce 0
sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config

三、部署基于DR的LVS负载均衡

1、设置LVS后端服务

在Server节点上设置内核参数：

cat > /etc/sysctl.conf << EOF
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
EOF

sysctl -p

在Server节点上设置虚IP：

cat > /etc/sysconfig/network-scripts/ifcfg-lo:0 << EOF
DEVICE=lo:0
IPADDR=192.168.0.100
NETMASK=255.255.255.255
ONBOOT=yes
EOF

ifup lo:0
ifconfig lo:0

在Server节点上添加路由，并设置开机自动添加：

route add -host 192.168.0.100 dev lo:0
route -n

echo /sbin/route add -host 192.168.0.100 dev lo:0 >> /etc/rc.local
chmod +x /etc/rc.d/rc.local

在Server节点上安装httpd：

yum -y install httpd

在Server1节点上配置index文件：

echo Server1 > /var/www/html/index.html

在Server2节点上配置index文件：

echo Server2 > /var/www/html/index.html

在Server节点上启动Apache，并设置自启动：

systemctl start httpd
systemctl enable httpd

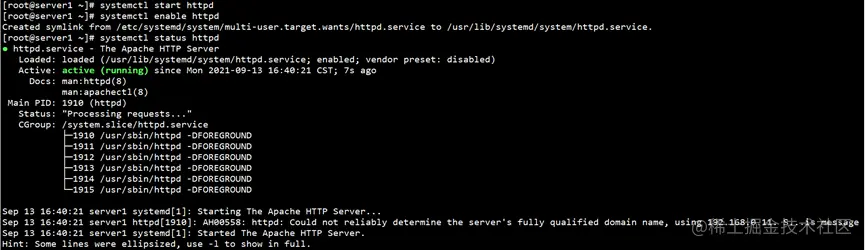

systemctl status httpd

2、设置LVS负载均衡

在Server节点上加载ip_vs模块，并设置开机自动加载：

modprobe ip_vs

echo /usr/sbin/modprobe ip_vs >> /etc/rc.local
chmod +x /etc/rc.d/rc.local

在LVS节点上安装ipvsadm：

yum -y install ipvsadm

在LVS节点上设置内核参数：

cat > /etc/sysctl.conf << EOF
net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
EOF

sysctl -p

在LVS节点上设置虚IP：

cat > /etc/sysconfig/network-scripts/ifcfg-ens33:0 << EOF
DEVICE=ens33:0
IPADDR=192.168.0.100
NETMASK=255.255.255.255
ONBOOT=yes
EOF

ifup ens33:0
ifconfig ens33:0

3、设置负载均衡策略

在LVS节点上设置调度策略：

ipvsadm -C
ipvsadm -A -t 192.168.0.100:80 -s rr
ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.11:80 -g
ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.12:80 -g

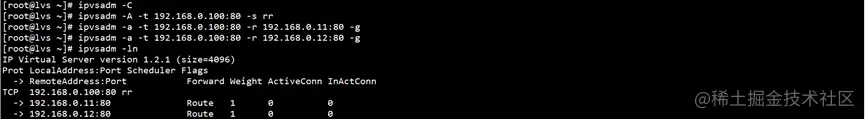

ipvsadm -ln

ipvsadm-save > /etc/sysconfig/ipvsadm
cat /etc/sysconfig/ipvsadm

四、验证基于DR的LVS负载均衡

在Client节点上验证调度策略：

while true; do curl 192.168.0.100; sleep 2; done

在Server1节点上抓包分析：

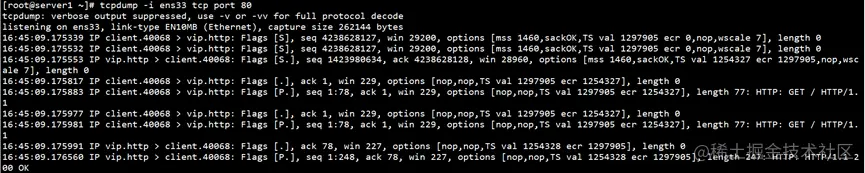

tcpdump -i ens33 tcp port 80

客户端访问VIP地址，LVS将数据帧的MAC地址修改为选出的真实服务器的MAC地址，通过交换机将该数据帧发给真实服务器，真实服务器给客户端回应数据包时需要设置源IP为VIP地址，目标IP为客户端IP
