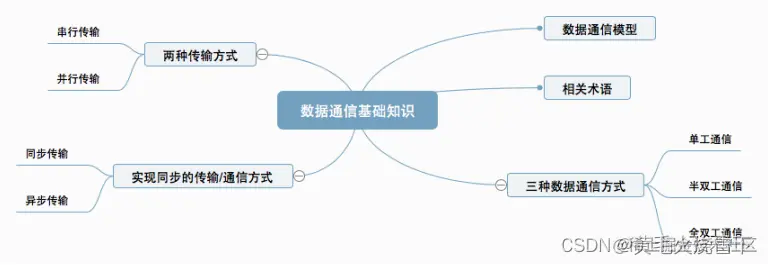

一、脑图时刻

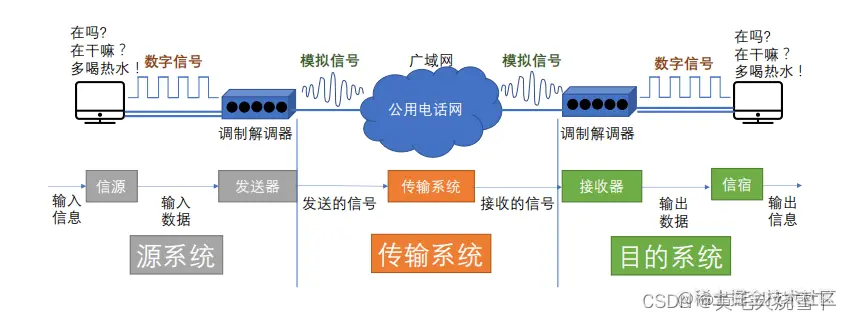

数字信号010101，为什么要调制成模拟信号，在广域网中有很多条模拟信道，模拟信道只能传模拟信号，不能传数字信号。

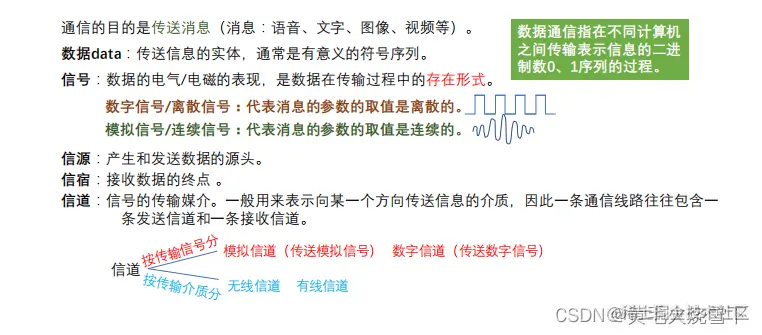

二、数据通信相关术语
三、设计数据通信系统要考虑的3个问题
1.采用单工通信/半双工/全双工通信方式？
2.采用串行通信/并行通信方式？
3.采用同步通信/异步通信方式？
四、三种通信方式
五、从通信双方信息的交互方式看，可以有三种基本方式：

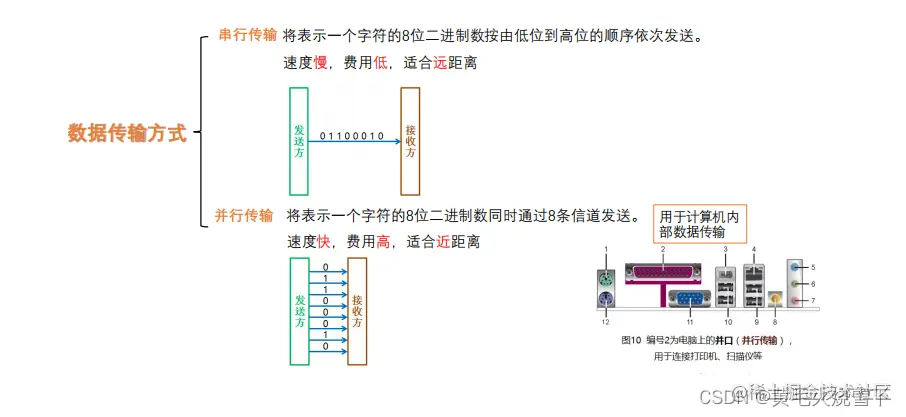

六、串行传输&并行传输
举例子：假如现在有个面包店，做了一个面包，加入把面吧切成8片，处理掉这8片有两种方式，一种找一个人，一片接着一片把这个面包吃完，这就是串行方式；另一种方式就是找8个人，每个人吃一片，一起吃完，这就是并行传输方式。

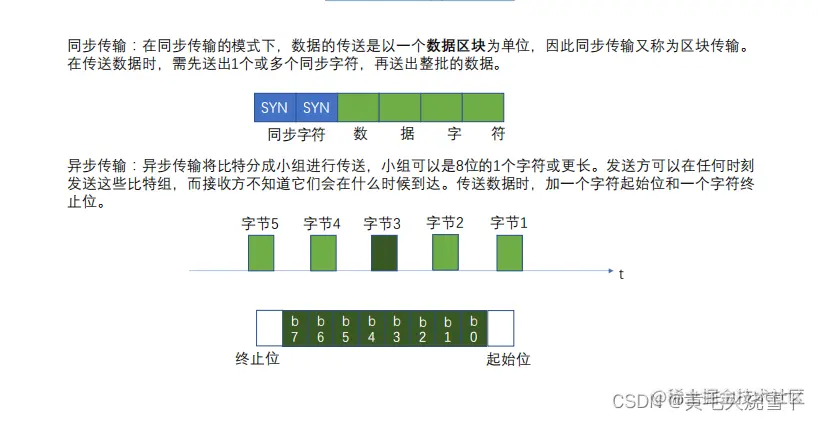

七、同步传输&异步传输
实现发送方和接收方的同步 实现字符同步的方法分为同步传输和异步传输
举例子：无间隙，马不停蹄的做很多个面包，你就要无间隙的吃，就是同步传输，如果找一个人吃还是多个人吃就是串行和并行的事情了；异步传输的意思就是会根据我的心情来做面包，做了一个休息一会再做，你呢只能断断续续的吃面包，如果找一个人吃还是多个人吃就是串行和并行的事情了；

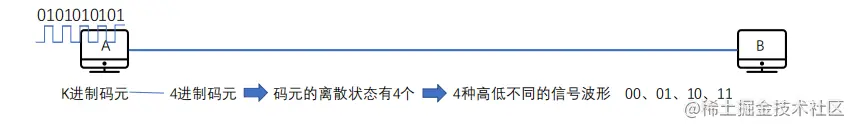

八、码元
码元是指用一个固定时长的信号波形（数字脉冲），代表不同离散数值的基本波形，是数字通信中数字信号的计 量单位，这个时长内的信号称为k进制码元，而该时长称为码元宽度。当码元的离散状态有M个时（M大于2），此时码元为M进制码元。 1码元可以携带多个比特的信息量。例如，在使用二进制编码时，只有两种不同的码元，一种代表0状态，另一种代 表1状态。
1代表高电频，0代表低电频 16进制码元，16中高低不同的波形，1码元携带4比特

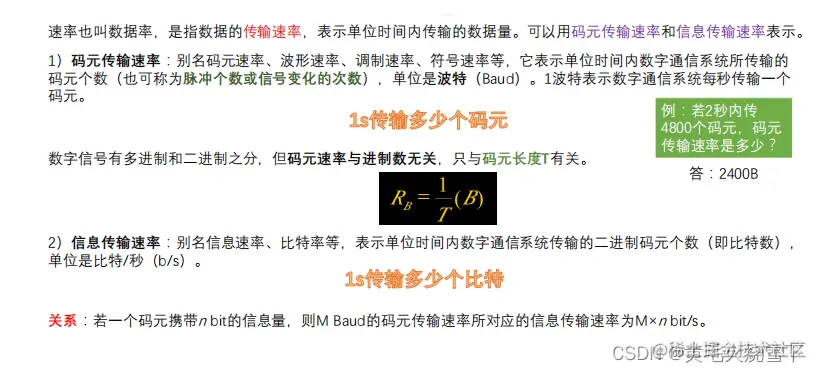

九、数字通信系统数据传输速率的两种表示方法
思考题1

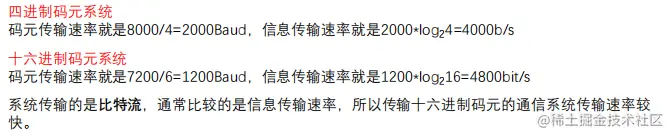

某一数字通信系统传输的是四进制码元,4s传输了8000个码元,求系统的码元传输速率是多 少?信息传输速率是多少?若另一通信系统传输的是十六进制码元,6s传输了7200个码元,求 他的码元传输速率是多少?信息传输速率是多少?并指出哪个系统传输速率快?
2000Baud，4000b/s；1200Baud，4800b/s；十六进制更快
思考题2
已知八进制数字信号的传输速率为1600B。试问变换成二进制数字信号时的传输速率是多 少？ 4800b/s

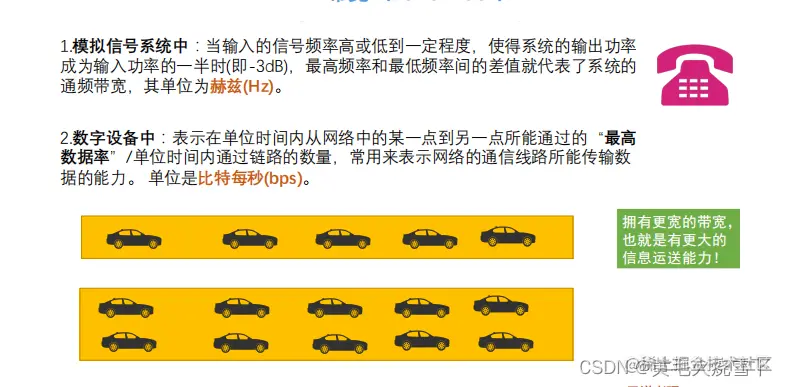

已知二进制数字信号的传输速率为2400b/s。试问变换成四进制数字信号时，传输速率为多少波特？ 1200B 带宽
1s把10辆车运输到路上
