1. 预备知识

除前面介绍的除法错误、单步执行、int 指令等来自 CPU 内部的中断，外部中断共分为两类：可屏蔽中断，CPU 根据标志位 IF 的值来决定是否响应该中断，如果 IF=1 则响应该中断，否则不响应；不可屏蔽中断，CPU 必须响应该中断，中断类型码固定为 2。
键盘上的每个按键相当于一个开关，键盘中的芯片对按键的开关状态进行扫描。按键按下和松开将产生对应的扫描码，扫描码描述了键在键盘中的位置。

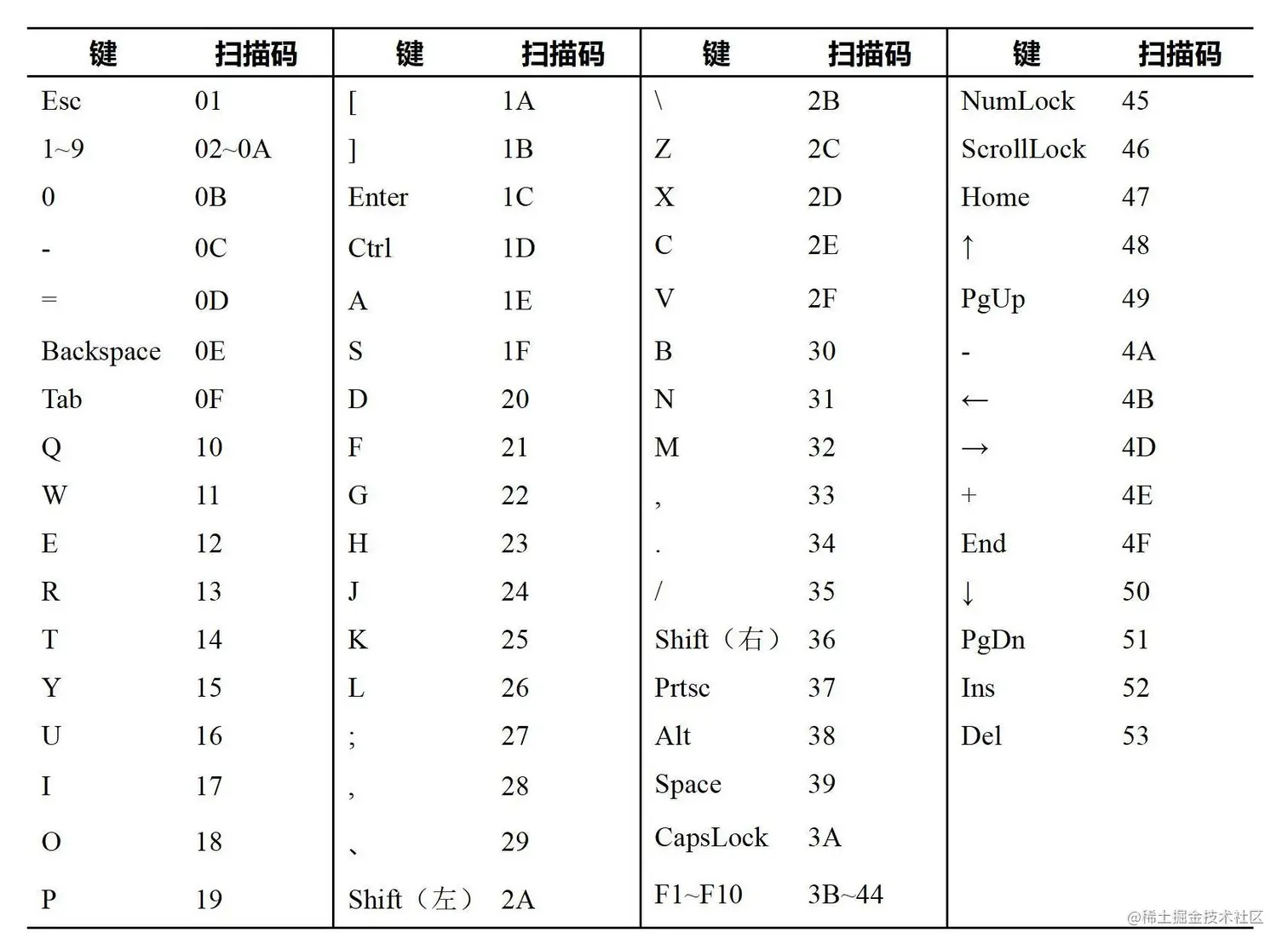

一般将键按下时产生的码称为通码，松开时产生的码称为断码，产生的通码和断码均送入 60h 端口中。扫描码的长度为 1 个字节，且满足断码=通码+80h。键盘上部分键的通码如下图：

以键盘输入为例，PC 机处理外部中断的流程包括：（1）键盘按键按下和松开时产生的扫描码被送入 60h 端口；（2）相关芯片向 CPU 发出中断类型码为 9 的可屏蔽中断信息；（3）执行 9 号中断例程。

2. 实验任务 1：延时显示

在屏幕上依次显示 'a'~'z'，并可以让人看清。

2.1 实验分析

在屏幕上依次显示 'a'~'z'：

assume cs:code
code segment
start:
    mov ax,0b800h
    mov es,ax
    mov ah,'a'
s:
    mov es:[160*12+40*2],ah
    inc ah
    cmp ah,'z'
    jna s
    mov ax,4c00h
    int 21h
code ends
end start

程序运行结果如下：

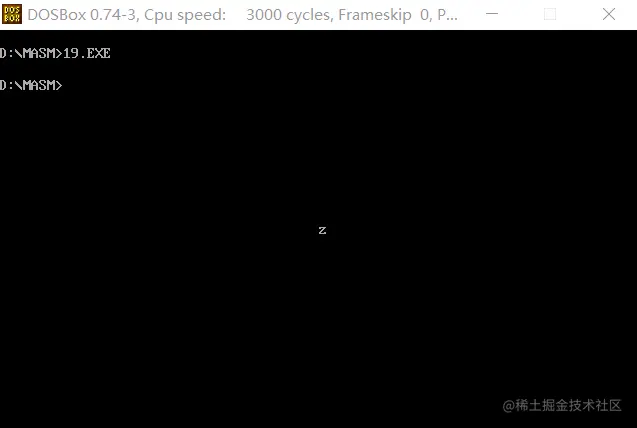

由结果可知，我们只能在屏幕看到字母 z 的显示。这是由于在一个字母显示完成后，CPU 继而切换至下一个字母的显示程序，切换时间太短，导致无法看清中间字母的显示。

我们让当前字母显示完成后，延时一段时间，看清后再显示下一个字母。解决办法是，在显示完当前字母后让 CPU 执行一段时间的空循环。为保证足够长的延时，用两个 16 位寄存器 AX 和 DX 来存放 32 位的循环次数。实现延时功能的子程序为：

delay:		;共执行循环10h*1000h次
    push ax
    push dx 	;保护现场
    mov dx,10h
    mov ax,0
help:
    sub ax,1	;(AX)=0FFFFh
    sbb dx,0	;无符号运算(AX)=(AX)-1使得CF=1，本句相当于(DX)=(DX)-0-CF(1)=0Fh
    cmp ax,0
    jne help 	;如果(AX)不等于零则转移至s1，循环10000h次
    cmp dx,0
    jne help 	;如果(DX)不等于零则转移至s1，0Fh不等于零而(AX)等于零使得sub ax,1又等于0FFFFh
    pop dx
    pop ax 	;恢复现场
    ret

在上述程序中，sub 减法得到的结果为 0FFFFh，第一个 jne 固定执行 10000h 次循环。sbb 为带借位的减法指令，由于 sub 减法产生了借位，sbb 实际执行 (DX)=(DX)-1。执行第二个 jne 时 AX 的值为 0，所以第二个 jne 跳转至 help 后，AX 又变为 0FFFFh。以此，使用两个 16 位寄存器 AX 和 DX 共执行 10000h*(DX) 次循环。整体代码为：

assume cs:code
code segment
start:
    mov ax,0b800h
    mov es,ax
    mov ah,'a'
s:
    mov es:[160*12+40*2],ah
    call delay
    inc ah
    cmp ah,'z'
    jna s
    mov ax,4c00h
    int 21h
delay:		;共执行循环10h*10000h次
    push ax
    push dx 	;保护现场
    mov dx,10h
    mov ax,0
help:
    sub ax,1	;(AX)=0FFFFh
    sbb dx,0	;无符号运算(AX)=(AX)-1使得CF=1，本句相当于(DX)=(DX)-0-CF(1)=0Fh
    cmp ax,0
    jne help 	;如果(AX)不等于零则转移至s1，循环10000h次
    cmp dx,0
    jne help 	;0Fh不等于零而(AX)等于零使得sub ax,1又等于0FFFFh
    pop dx
    pop ax 	;恢复现场
    ret
code ends
end start

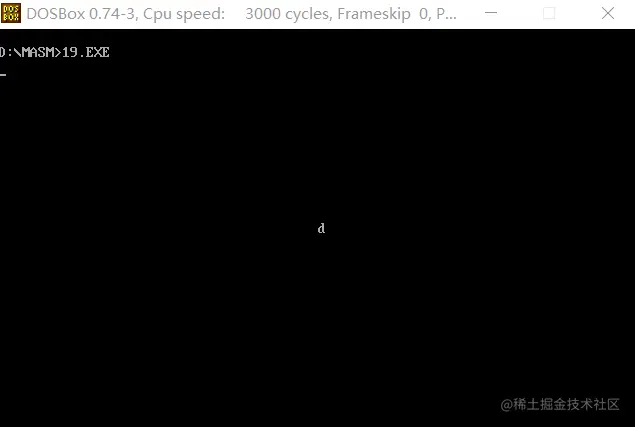

2.2 实验结果

3. 实验任务 2：键盘控制字符属性

在上一任务的基础上，在字母显示过程中，按下 Esc 键改变字母的颜色。

3.1 实验分析

根据预备知识的第四条，重写 int 9 中断例程，满足以下功能：

从 60h 端口读取键盘输入
调用 int 9 中断例程
基于扫描码判断当前是否按下 Esc 键，如果按下则改变字符颜色并返回；否则直接返回

（1）基于 in 指令从 60h 端口读取键盘输入：

in al,60h

（2）调用 int 9 中断例程。我们编写完新的 int 9 中断处理程序后，需设置中断向量表的对应项。由于在新中断处理程序中需处理键盘输入，我们仍需调用旧中断处理程序。此时，无法使用 int 指令调用，因为对应中断向量已修改为新中断处理程序的入口地址。

所以，在写入新中断处理程序的地址前，首先保存旧中断向量的入口地址，将其保存在内存的 ds:0 和 ds:2 单元。然后，在调用旧中断向量时模拟 int 指令的执行状态：

取中断类型码
标志寄存器入栈
IF=0、TF=0
CS 和 IP 入栈
(IP)=n*4，(CS)=(n*4+2)

上述第一步不用模拟，后四步可使用以下代码代替：

pushf                  ;标志寄存器入栈
pushf
pop ax
and ah,11111100b       ;TF和IF为第9位和第8位
push ax
popf                   ;TF=0、IF=0
call dword ptr ds:[0]  ;CS和IP入栈，且目的段地址由内存单元的高地址给出、偏移地址由低地址给出

（3）如果按下 Esc 键，则改变字母的显示颜色。字母的显示单元为 b800:160*12+40*2，则其属性单元是 b800:160*12+40*2+1。

mov ax,0b800h
mov es,ax
inc byte ptr es:[160*12+40*2+1]

（4）在程序返回前，将中断向量表的 9 号中断向量恢复为原中断处理程序的入口地址。否则程序返回后，别的程序无法使用 int 指令调用。

mov ax,0
mov es,ax
push ds:[0]
pop es:[9*4]
push ds:[2]
pop es:[9*4+2]

（5）如果在设置中断例程的段地址和偏移地址之间发生了键盘中断，则 CPU 将转去一个错误的地址执行指令。而键盘中断为可屏蔽中断，可通过 IF 位控制 CPU 是否响应该中断。所以，在设置地址前将 IF 设置为 0 表示不响应中断（cli 指令）、设置完成后设置 IF=1（sti 指令）以保证正确设置地址。

cli
mov ax,0
mov es,ax
push ds:[0]
pop es:[9*4]
push ds:[2]
pop es:[9*4+2]
sti

综上，整体代码为：

assume cs:code
stack segment
db 128 dup (0)
stack ends
data segment
dw 0,0
data ends
code segment
start:
    mov ax,stack
    mov ss,ax
    mov sp,128
    mov ax,data
    mov ds,ax
    mov ax,0
    mov es,ax
    push es:[9*4]
    pop ds:[0]
    push es:[9*4+2]
    pop ds:[2]		;将原来int 9中断例程的入口地址保存在ds:0和ds:2单元
    cli
    mov word ptr es:[9*4],offset int9
    ;在中断向量表中设置新的int 9中断例程的偏移地址
    mov es:[9*4+2],cs
    ;在中断向量表中设置新的int 9中断例程的段地址
    sti
    mov ax,0b800h
    mov es,ax
    mov ah,'a'
s:
    mov es:[160*12+40*2],ah
    call delay		;调用子程序，让CPU休眠
    inc ah
    cmp ah,'z'
    jna s
    cli
    mov ax,0
    mov es,ax
    push ds:[0]
    pop es:[9*4]
    push ds:[2]
    pop es:[9*4+2]	;恢复原int 9中断例程的地址
    sti
    mov ax,4c00h
    int 21h
delay:		;共执行循环10h*10000h次
    push ax
    push dx 	;保护现场
    mov dx,10h
    mov ax,0
help:
    sub ax,1	;(AX)=0FFFFh
    sbb dx,0	;无符号运算(AX)=(AX)-1使得CF=1，本句相当于(DX)=(DX)-0-CF(1)=0Fh
    cmp ax,0
    jne help 	;如果(AX)不等于零则转移至s1，循环10000h次
    cmp dx,0
    jne help 	;如果(DX)不等于零则转移至s1，0Fh不等于零而(AX)等于零使得sub ax,1又等于0FFFFh
    pop dx
    pop ax 	;恢复现场
    ret
int9:
    push ax
    push bx
    push es	;保护现场
    in al,60h
    pushf	;标志寄存器入栈
    ;由于在上述使用60h端口响应中断时，TF和IF的值已经设置为0，下面代码可以去除
    ;pushf
    ;pop bx
    ;and bh,11111100b   ;TF和IF为第9位和第8位
    ;push bx
    ;popf 	;TF=0、IF=0
    call dword ptr ds:[0]
    ;CS和IP入栈，且目的CS由内存单元高地址给出、IP由低地址给出
    cmp al,1	;esc的通码为1
    jne int9ret
    mov ax,0b800h
    mov es,ax
    inc byte ptr es:[160*12+40*2+1]
    ;更改字母的显示颜色
int9ret:
    pop es
    pop bx
    pop ax 	;恢复现场
    iret
code ends
end start

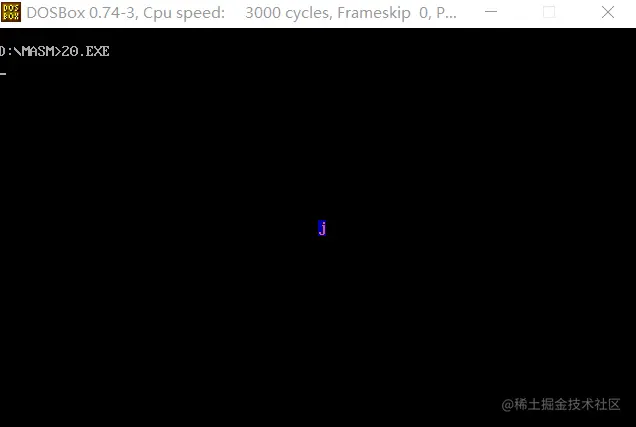

3.2 实验结果

4. 总结

本文以键盘输入为例介绍了外部中断的处理流程，键盘通过将按键扫描码送入 60h 端口进而触发 9 号中断完成相应的功能
在编写 9 号中断处理程序时，应保存原中断处理程序的地址以在新中断处理程序中调用，且在程序返回前恢复中断向量表的对应项
