1 Flash特性

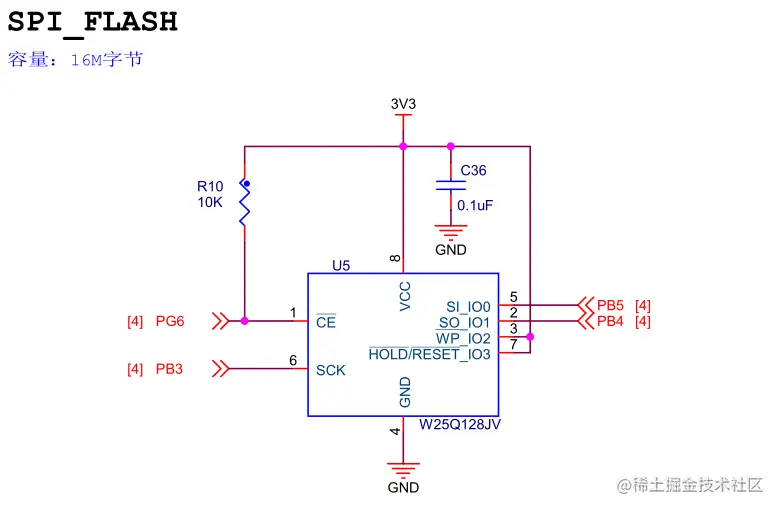

1.1 W25Q128
- W25Q128 是华邦公司推出的大容量 SPI FLASH 产品，W25Q128 的容量为 128Mb，该系列还有 W25Q80/16/32/64 等。
W25Q128 容量为 128Mb，也就是 16M 字节。 - W25Q128将
16M的容量分为 256 个块（Block），每个块大小为 64K 字节，每个块又分为16 个扇区（Sector），每个扇区 4K 个字节。W25Q128 的最小擦除单位为一个扇区，也就是每次必须擦除 4K 个字节。 - 这样我们需要给 W25Q128 开辟一个至少 4K 的缓存区，这样对 SRAM 要求比较高，要求芯片必须有 4K 以上 SRAM 才能很好的操作。
- W25Q128 的擦写周期多达 10W 次，具有 20 年的数据保存期限，支持电压为 2.7~3.6V，W25Q128 支持标准的 SPI，还支持双输出/四输出的 SPI，
最大SPI时钟可以到 80Mhz（双输出时相当于 160Mhz，四输出时相当于 320M），更多的 W25Q128 的介绍，请参考 W25Q128 的DATASHEET。 - 调用SPI_FLASH_SendByte 函数发送数据“Dummy_Byte”，然后获取其返回值 (因为不关注发送的数据，所以此时的输入参数
“Dummy_Byte”可以为任意值)。可以这样做的原因是 SPI 的接收过程和发送过程实质是一样的，收发同步进行，关键在于我们的上层应用中，关注的是发送还是接收的数据。

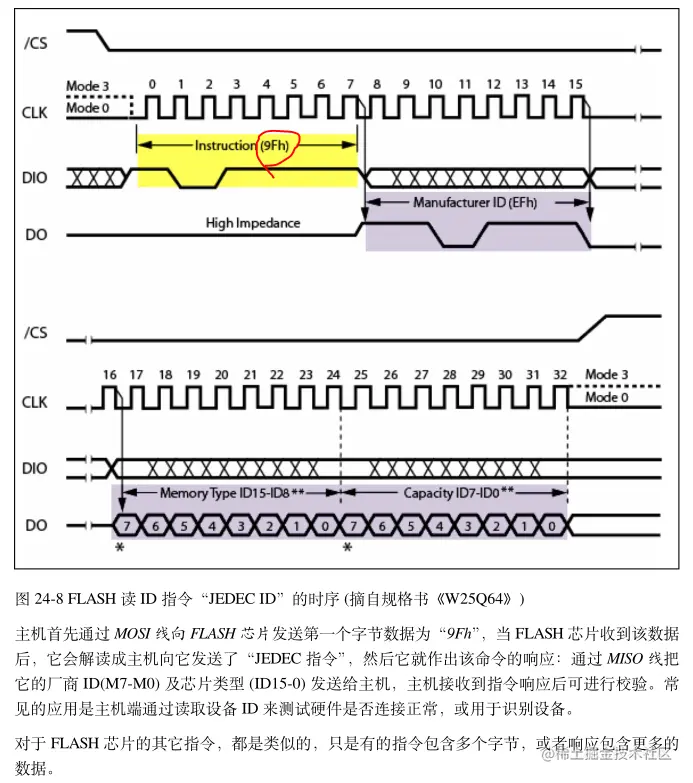

1.2 控制 FLASH 的指令

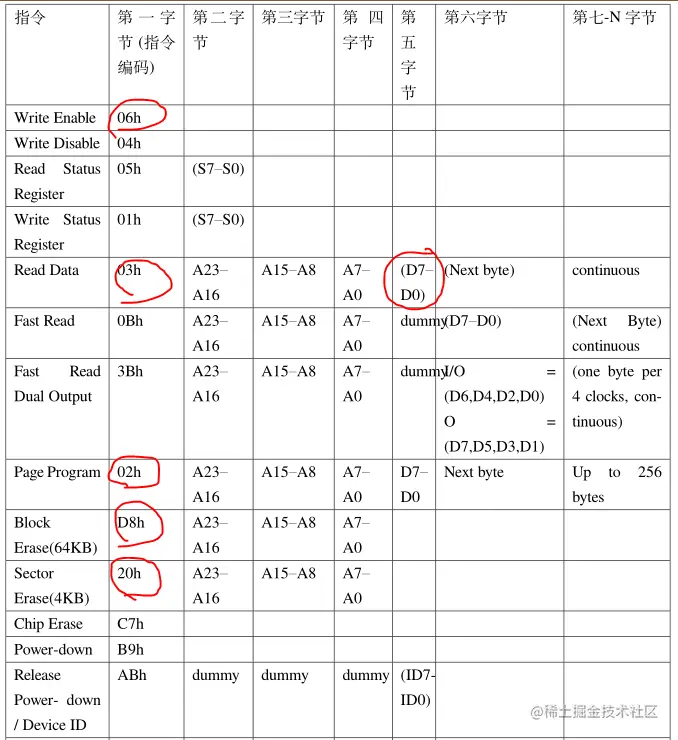

- 该表中的第一列为指令名，第二列为指令编码，第三至第 N 列的具体内容根据指令的不同而有不同的含义。
其中带括号的字节参数，方向为 FLASH 向主机传输，即命令响应，不带括号的则为主机向 FLASH 传输。 - 表中
“A0-A23”指 FLASH 芯片内部存储器组织的地址；“M0-M7”为厂商号（MANUFACTURER ID）；“ID0-ID15”为 FLASH 芯片的 ID；“dummy”指该处可为任意数据；“D0~D7”为 FLASH 内部存储矩阵的内容。
1.3 FLASH地址范围
1.4 SPI 通讯模式

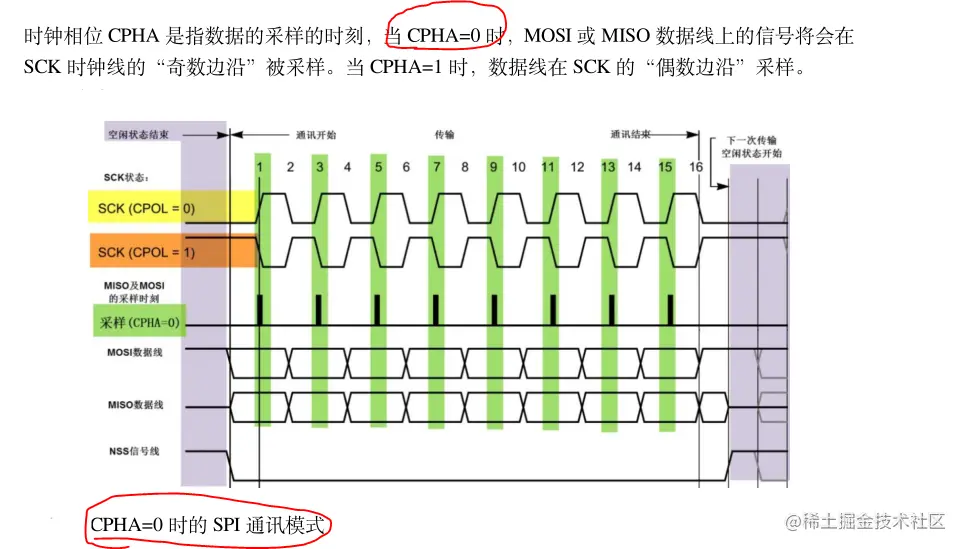

- CPHA=0

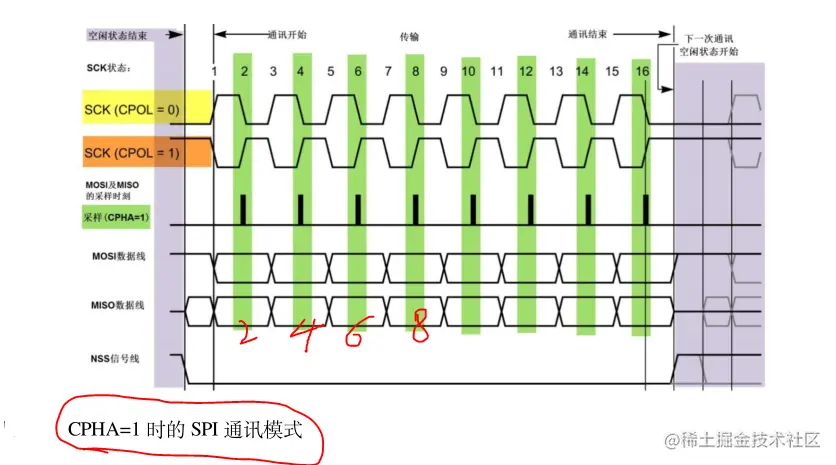

- CPHA=1
2 ST H743 SPI深入分析应用

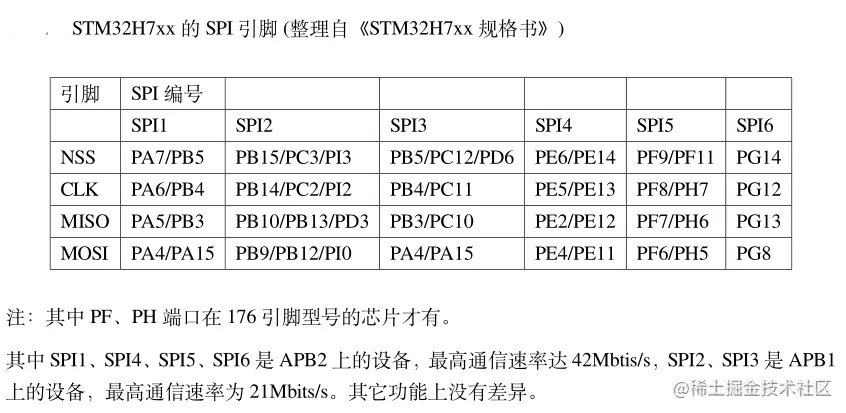

2.1 H743 SPI硬件外设

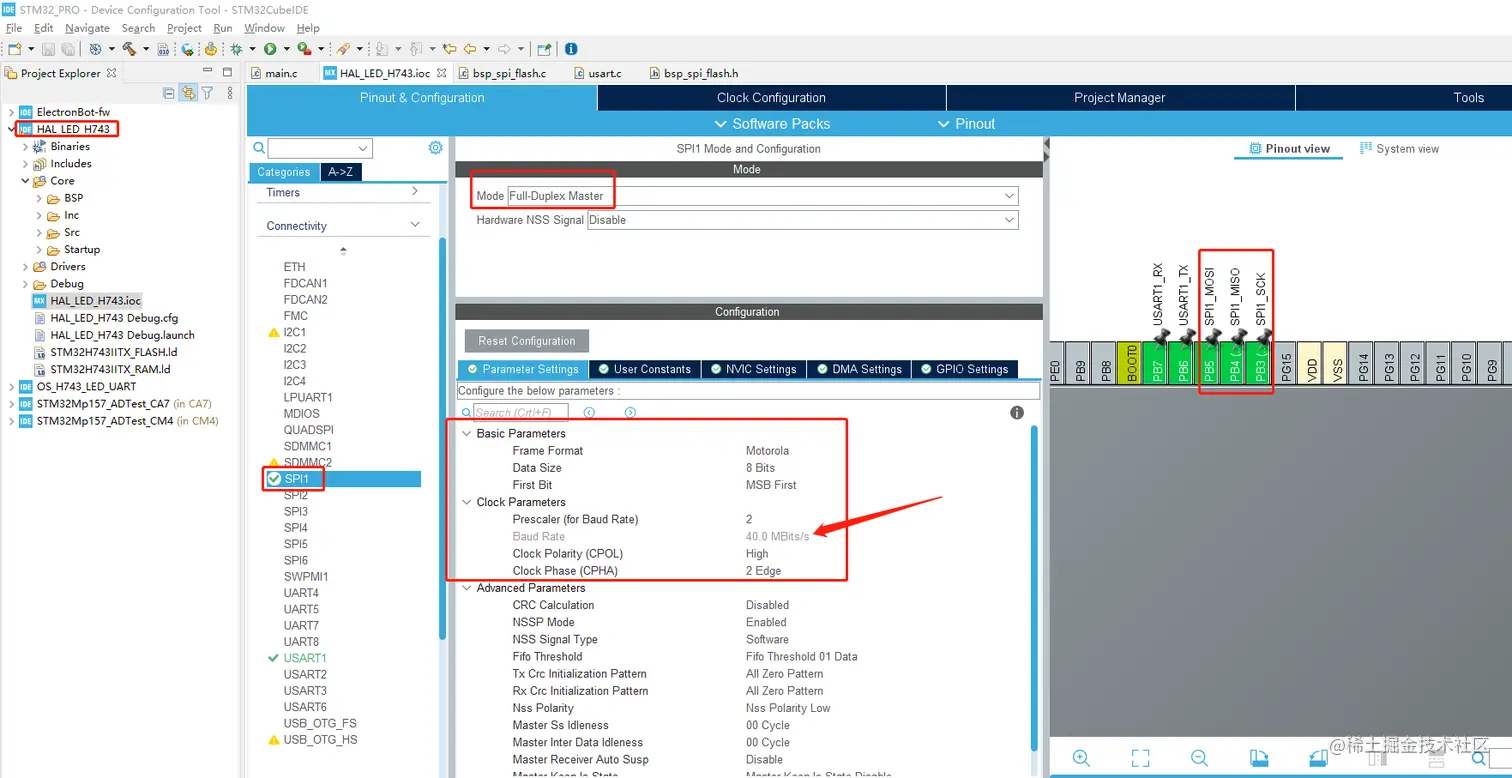

2.2 H743 SPI协议可视化配置

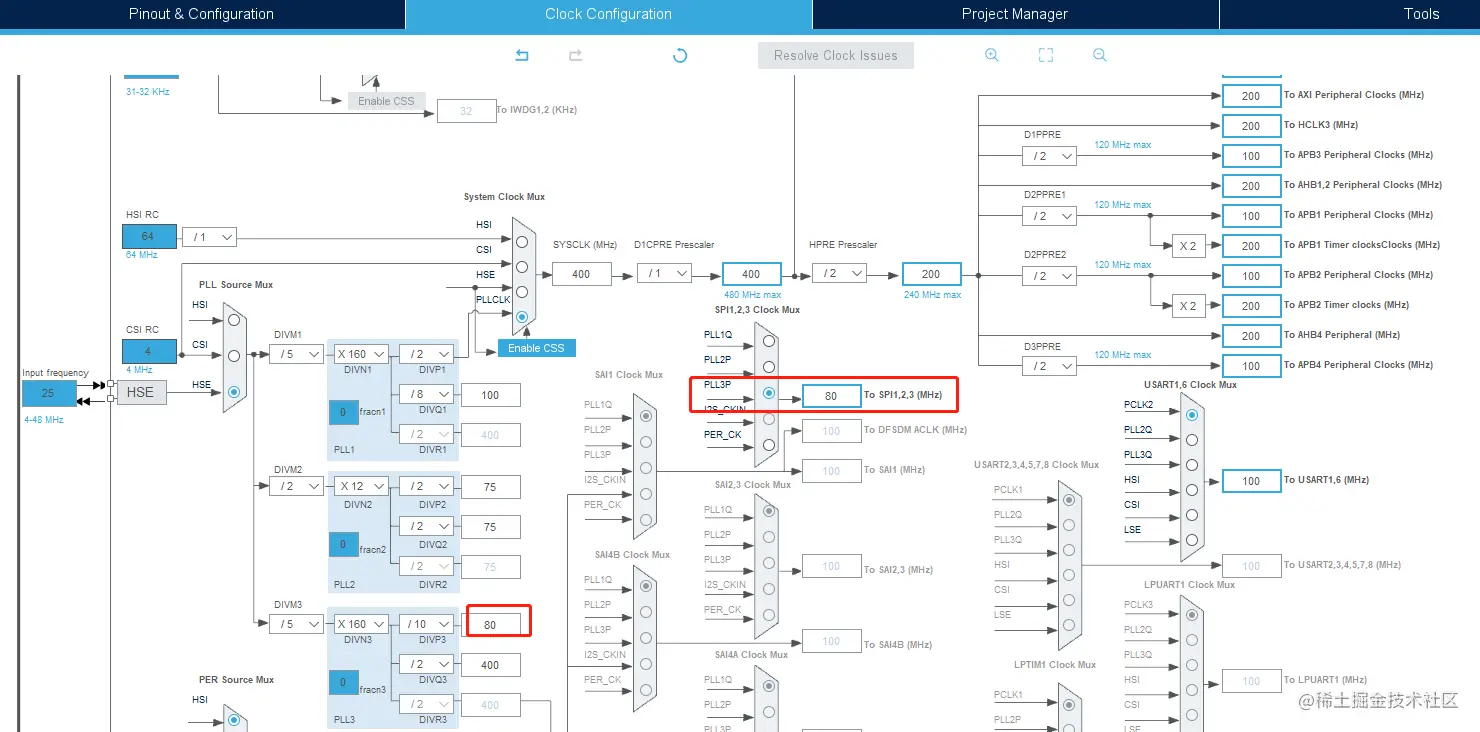

- W25Q128时钟最大为80MHZ，超过SPI读写异常

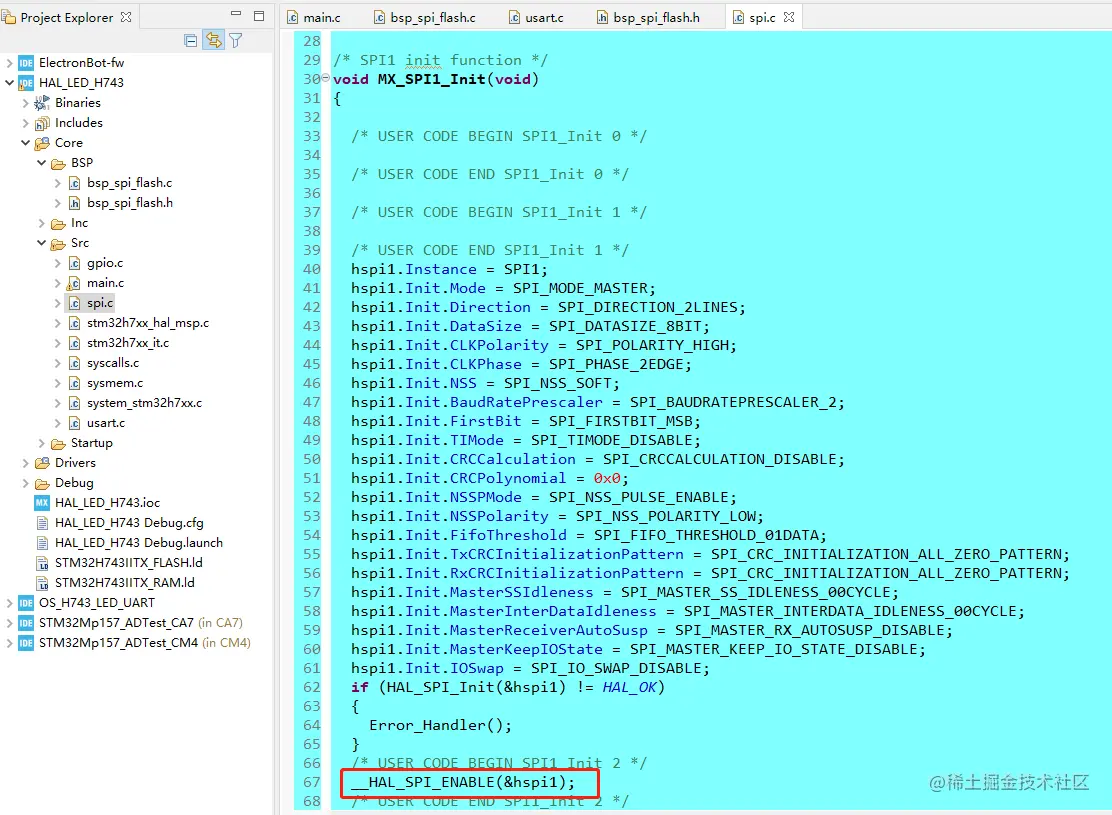

2.3 SPI协议包移植
