部署基于NAT的LVS负载均衡

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

一、系统资源规划

节点名称	系统名称	CPU/内存	网卡	磁盘	IP地址	OS
LVS	lvs	2C/4G	ens33/ens37/ens38	64G	192.168.0.10/10.0.1.254/10.0.2.254	CentOS7
Client	client	2C/4G	ens33	64G	192.168.0.20	CentOS7
Server1	server1	2C/4G	ens33	64G	10.0.1.10	CentOS7
Server2	server2	2C/4G	ens33	64G	10.0.2.10	CentOS7

二、系统软件安装与设置

如未指定，下述命令在所有节点执行！

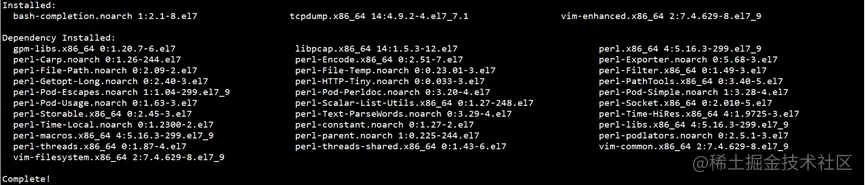

1、安装基本软件

yum -y install vim tcpdump bash-completion

2、设置名称解析

echo 192.168.0.10 lvs >> /etc/hosts
echo 192.168.0.20 client >> /etc/hosts
echo 10.0.1.10 server1 >> /etc/hosts
echo 10.0.2.10 server2 >> /etc/hosts

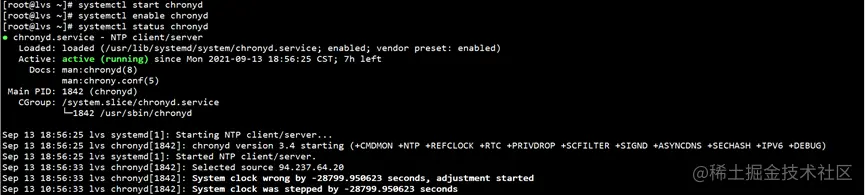

3、设置NTP

yum -y install chrony

systemctl start chronyd
systemctl enable chronyd
systemctl status chronyd

chronyc sources

4、设置防火墙、SELinux

systemctl stop firewalld
systemctl disable firewalld
setenforce 0
sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config

三、部署基于NAT的LVS负载均衡

1、设置LVS后端服务

在Server节点上安装httpd：

yum -y install httpd

在Server1节点上配置index文件：

echo Server1 > /var/www/html/index.html

在Server2节点上配置index文件：

echo Server2 > /var/www/html/index.html

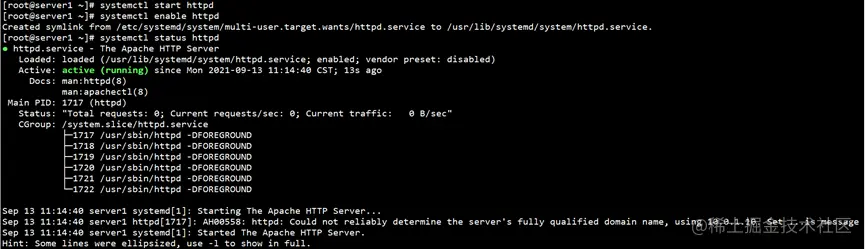

在Server节点上启动Apache，并设置自启动：

systemctl start httpd
systemctl enable httpd
systemctl status httpd

2、设置LVS负载均衡

在LVS节点上安装ipvsadm：

yum -y install ipvsadm

在LVS节点上设置内核参数：

cat > /etc/sysctl.conf << EOF
net.ipv4.ip_forward = 1
EOF

sysctl -p

3、设置负载均衡策略

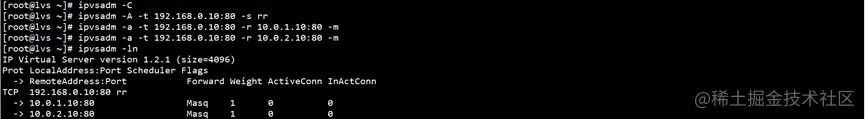

在LVS节点上设置调度策略：

ipvsadm -C
ipvsadm -A -t 192.168.0.10:80 -s rr
ipvsadm -a -t 192.168.0.10:80 -r 10.0.1.10:80 -m
ipvsadm -a -t 192.168.0.10:80 -r 10.0.2.10:80 -m
ipvsadm -ln

ipvsadm-save > /etc/sysconfig/ipvsadm
cat /etc/sysconfig/ipvsadm

四、验证基于NAT的LVS负载均衡

在Client节点上验证调度策略：

while true; do curl 192.168.0.10; sleep 2; done

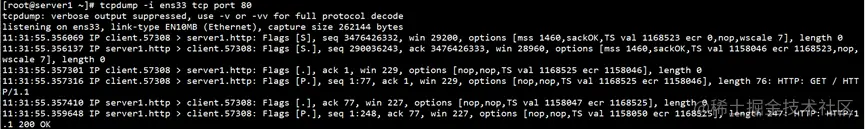

在Server1节点上抓包分析：

tcpdump -i ens33 tcp port 80

数据包的目标地址与目标端口将被修改为选出的真实服务器IP地址以及相应的端口
