本文来自极客时间《架构实战案例解析》--王庆友
01 高可用架构：基本常识
1.1 系统有哪些故障点？
这里，我用红色部分，标识出了整个处理过程中可能出现的故障点，如下图所示：
这些故障点可以归纳为三类：
- 资源不可用。包括网络和服务器出故障，网络出故障表明节点连接不上，服务器出故障表明该节点本身不能正常工作。
- 资源不够用。常规的流量进来，节点能正常工作，但在高并发的情况下，节点无法正常工作，对外表现为响应超时。
- 节点的功能有问题。比如接口的内部业务逻辑有问题。
1.2 高可用策略

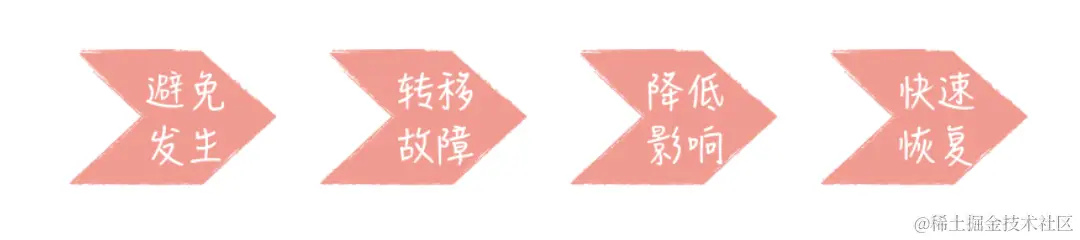

高可用的总体解决思路如下。
- 避免发生
要想让系统能够稳定可用，我们首先要考虑如何避免问题的发生。比如说，我们可以通过事先增加机器来解决硬件资源不足的问题。
- 转移故障
如果问题真的发生了，我们就要考虑怎么转移故障（Failover）。比如说，我们可以通过冗余部署，当一个节点发生故障时，用其它正常的节点来代替问题节点。
- 降低影响
如果故障无法以正面的方式解决，我们就要努力降低故障带来的影响。比如说流量太大，我们可以通过限流，来保证部分用户可以正常使用，或者通过业务降级的手段，关闭一些次要功能，保证核心功能仍旧可用。
- 快速恢复
我们要尽快找到问题的原因，然后修复故障节点，使系统恢复到正常状态。

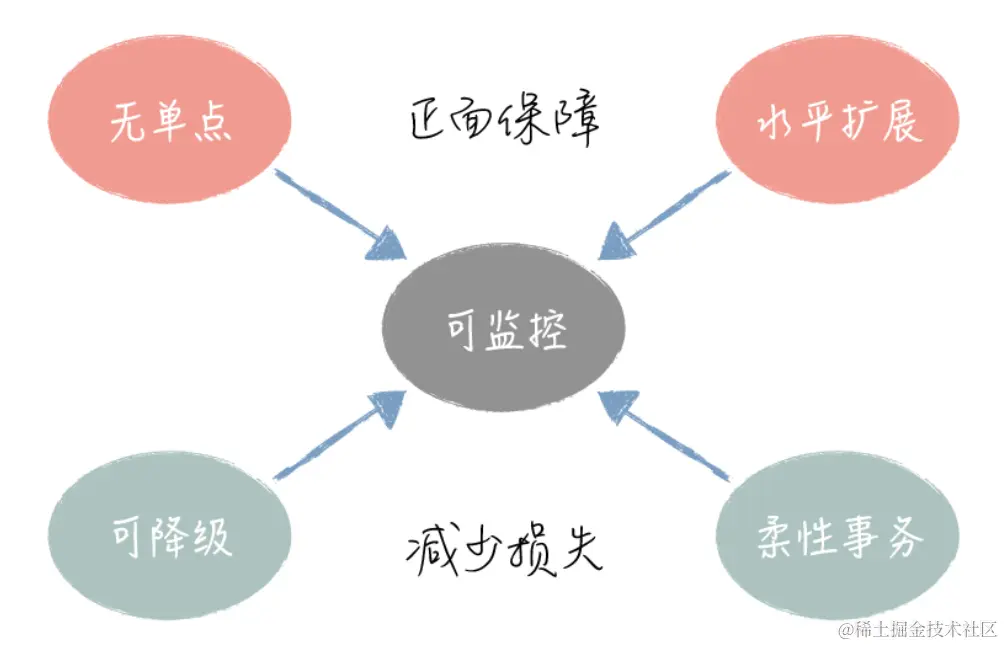

1.3 高可用架构原则
我们在做架构设计时，就可以从正面保障和减少损失两个角度来考虑具体的应对手段。
第一个设计原则是冗余无单点。在接入层中，我们可以实现负载均衡的双节点部署，这样在一个节点出现问题时，另一个节点可以快速接管，继续提供服务。
第二个设计原则是水平扩展。我们需要通过增加机器数量，水平扩展这些节点的处理能力。
对于无状态的计算节点，比如应用层和服务层来说，水平扩展相对容易，我们直接增加机器就可以了；而对于有状态的节点，比如数据库，我们可以通过水平分库做水平扩展，不过这个需要应用一起配合，做比较大的改造。
第三个原则是柔性事务。在实践中，我们更多地使用 BASE 理论来指导系统设计。
我们平时对单个数据库事务的 ACID，因为这里不存在 P，所以 C 和 A 都能得到很好地保证，这是一种刚性事务。但在复杂的分布式场景下，基于 BASE 理论，我们通常只能实现部分的 C（软状态和最终一致）和部分的 A（基本可用），这是一种柔性事务。
柔性事务具体的实现方式有很多，比如说，通过异步消息在节点间同步数据。
第四个原则是系统可降级。当系统问题无法在短时间内解决时，我们就要考虑尽快止损，为故障支付尽可能小的代价。具体的解决手段主要有以下这几种。
- 限流：让部分用户流量进入系统处理，其它流量直接抛弃。
- 降级：系统抛弃部分不重要的功能，比如不发送短信通知，以此确保核心功能不受影响。
- 熔断：我们不去调用出问题的服务，让系统绕开故障点，切断通路，避免系统资源大量被占用。 比如，用户下单时，如果积分服务出现问题，我们就先不送积分，后续再补偿。
- 功能禁用：针对具体的功能，我们设置好功能开关。比如商品搜索，在系统繁忙时，我们可以选择不进行复杂的深度搜索。
最后一个设计原则，是系统可监控。
1.4 高可用手段
- 客户端 -> 接入层
客户端到服务端通常是远程访问，所以我们首先要解决网络的可用性问题。
针对网络的高可用，我们可以拉多条线路，比如在企业私有的 IDC 机房和公有云之间，同时拉移动和电信的线路，让其中一条线路作为备份，当主线路有问题时就切换到备份线路上。
在接入层，也有很多成熟的 HA 方案，比如说，你可以选择 Nginx、HAProxy、LVS 等负载均衡软件，它们都能很好地支持双节点 + Keepalived 部署。这样当一个节点出了问题，另一个节点就可以自动顶上去，而且两个节点对外是共享一个虚拟 IP，所以节点的切换对外部是透明的。
这里，我们通过冗余和自动切换避免了单点的故障。
- 接入层 -> Web 应用
Web 应用通常是无状态的，，我们可以部署多个实例，很方便地通过水平扩展的方式，提升系统的处理能力。
接入层的负载均衡设备，可以通过各种算法进行多个 Web 实例的路由，并且对它们进行健康检测，如果某个实例有问题，请求可以转发到另一个实例进行处理，从而实现故障的自动转移。
通常情况下，我们还可以在接入层做限流，比如，在 Nginx 中设置每秒多少个并发的限制，超过这个并发数，Nginx 就直接返回错误。
这里，我们同时支持了 Web 节点的水平扩展、自动故障转移以及系统的可降级（限流）。
- Web 应用 -> 内部服务
服务通常也是无状态的，我们也可以通过部署多个实例进行水平扩展，支持服务实例的发现和负载均衡，比如在 Spring Cloud 中，我们就可以通过 Eureka 进行服务的自动注册和路由。
应用通常会访问多个服务，我们在这里可以做服务的隔离和熔断，避免服务之间相互影响。比如在 Spring Cloud 的 Hystrix 组件中，我们可以为不同服务配置不同的线程池，实现资源隔离，避免因为一个服务响应慢，而占用所有的线程资源；如果某个服务调用失败，我们可以对它进行熔断操作，避免无谓的超时等待，影响调用方的整体性能。
在应用和服务的内部，针对具体的功能，我们还可以做一些功能开关（这个在 eBay 有大量的落地）。
这里，我们同时支持了服务节点的水平扩展、自动故障转移以及系统的可降级（熔断和业务开关）。
- 访问基础资源
常见的资源包括关系数据库、缓存和消息系统。
关系数据库属于有状态服务，它的水平扩展没有那么容易，但还是有很多手段能够保障数据库的可用性和处理能力。
首先，我们可以做数据库的主从部署，数据库有成熟的 MHA 方案，支持主库故障时，能够自动实现主从切换，应用可以通过 VIP 访问数据库，因此这个切换过程对应用也是透明的。
另外，我们也可以通过物理的水平分库方式，对数据进行分片，这样就有多个主库支持写入。
02 高可用架构案例：架构改造
2.1 项目背景介绍
这是一个小程序点餐平台。这个项目服务于一家大型的餐饮公司，公司在全国有大量的门店。他们准备搞一个长期的大型线上促销活动，促销的力度很大：用户可以在小程序上先领取优惠券，然后凭券再支付 1 元，就可以购买价值数十元的套餐。
结合以往的经验，以及这次的促销力度，我们预计在高峰时，前端小程序请求将会达到每秒 10 万 QPS，并且预计首日的订单数量会超过 500 万。在这种高并发的情况下，我们为了保证用户的体验，系统整体的可用性要达到 99.99%。

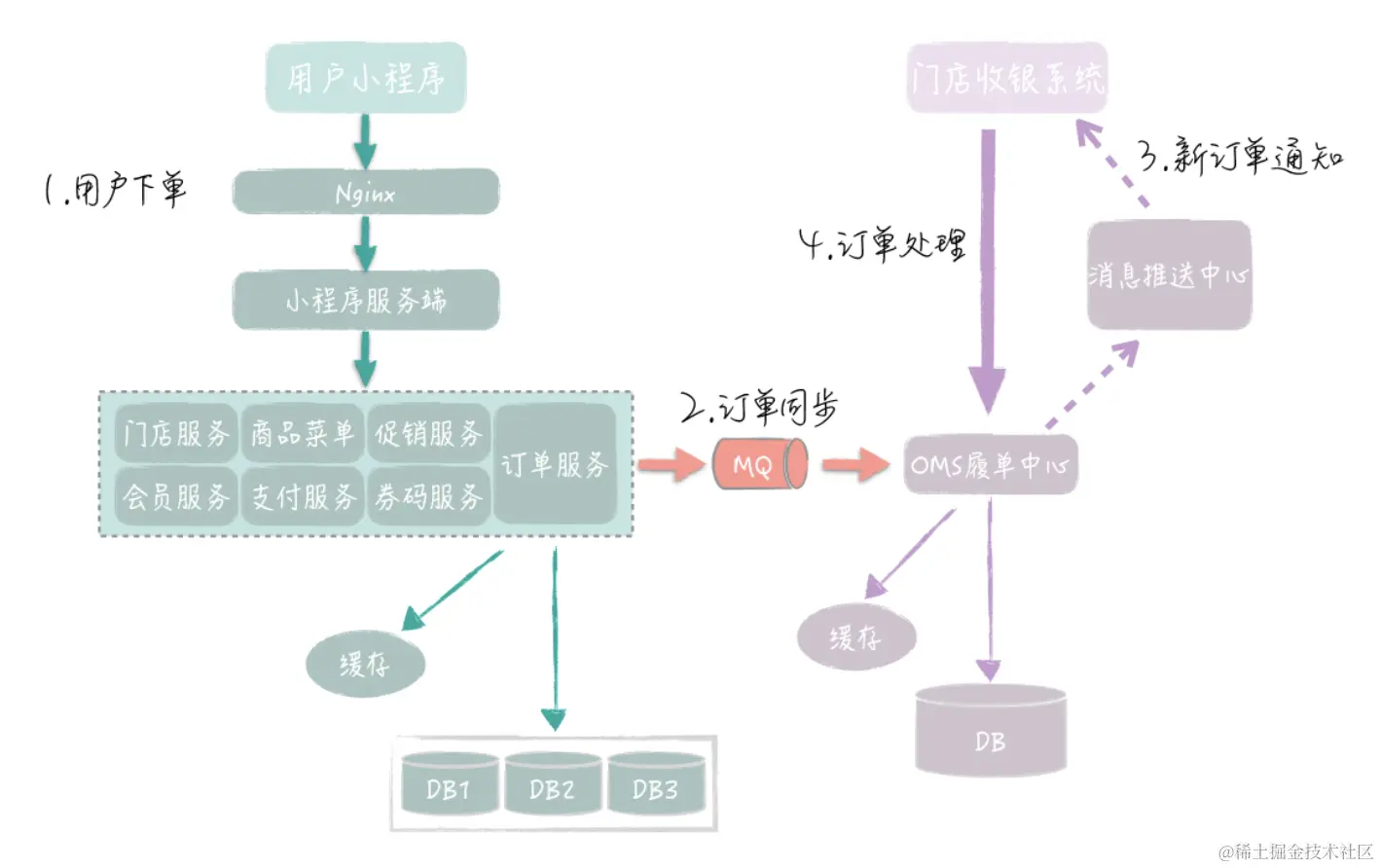

这个点餐平台的具体架构如下。
系统主要的调用过程如下。
- 小程序前端通过 Nginx 网关，访问小程序服务端；
- 小程序服务端会调用一系列的基础服务，完成相应的请求处理；
- 订单服务接收到新订单后，先在本地数据库落地订单，然后通过 MQ 同步订单给 OMS 履单中心；
- 门店的收银系统通过 HTTP 远程访问云端的 OMS 履单中心，拉取新订单，并返回取餐码给 OMS，OMS 再调用小程序订单服务同步取餐码；
- 小程序前端刷新页面，访问服务端获得取餐码，然后用户可以根据取餐码到门店取餐或等待外卖。
2.2 高可用系统改造措施
这次活动的促销力度很大，高峰期流量将达到平时的数十倍，这就要求系统能够在高并发的场景下，保证高可用性。
在下面的系统架构图中，我标出了具体的改造点，主要有 10 处。
- 前端接入改造
这里的前端有两个，C 端的小程序和 B 端的门店收银系统。前端部分主要是对三个点进行改造，包括小程序端的 CDN 优化、Nginx 负载均衡，以及收银端的通信线路备份。
- 应用和服务的水平扩展
针对小程序服务端的部署，我们把实例数从十几台提升到了 100 台，水平扩展它的处理能力。
- 订单水平分库
下单高峰期，订单主库的写访问频率很高，一个订单会对应 6~7 次的写操作。改造后，我们有 4 个主库来负责订单数据写入。数据库的配置，也从原来的 8 核 16G 提升到了 16 核 32G。
这里的订单水平分库是通过订单 ID 取模进行分库。
- 异步化处理
订单中心和后台 OMS 之间我们通过消息系统对它们进行了解耦。
还有在小程序服务端，在用户支付完成或者后台生成取餐码后，我们会以微信消息的方式通知用户，这个在代码中，也是通过异步方式实现的。
- 主动通知+轮询
改造后，我们落地了消息推送中心，收银系统通过 Socket 方式，和推送中心保持长连接。
为了避免因消息推送中心出问题，导致收银系统拿不到新订单，收银系统还保持对 OMS 系统的轮询，但频率降低到了 1 分钟一次。
- 缓存的使用
当收银系统向 OMS 拉取新订单时，OMS 不是到数据库里查询新订单，而是把新订单先保存在 Redis 队列里，OMS 通过直接查询 Redis，把新订单列表返回给收银系统。
每天凌晨，我们通过定时任务，模仿前端小程序，遍历访问每个商品数据，实现对缓存的预刷新，进一步保证缓存数据的一致性，也避免了缓存数据的同时失效，导致缓存雪崩。
- 一体化监控
我们通过采集节点的状态数据，实时监测每个节点的健康程度，并且用红黄绿三种颜色，表示每个节点的健康状况。这里所有的节点都在一个页面里显示，包括 Web 应用、Redis、MQ 和数据库，页面也会体现节点之间的上下游关系。
2.3 系统改造小结
我们是如何知道要配置多少个节点，有没有达到预定的效果呢？
对于这个问题，我们的做法是，按照 10 万 QPS 和 99.99% 的可用指标要求，通过大量的压测来确定的。
03 高可用架构：系统监控
很多时候，我们可以从监控的角度来倒推系统的可用性设计。
3.1 监控的分类

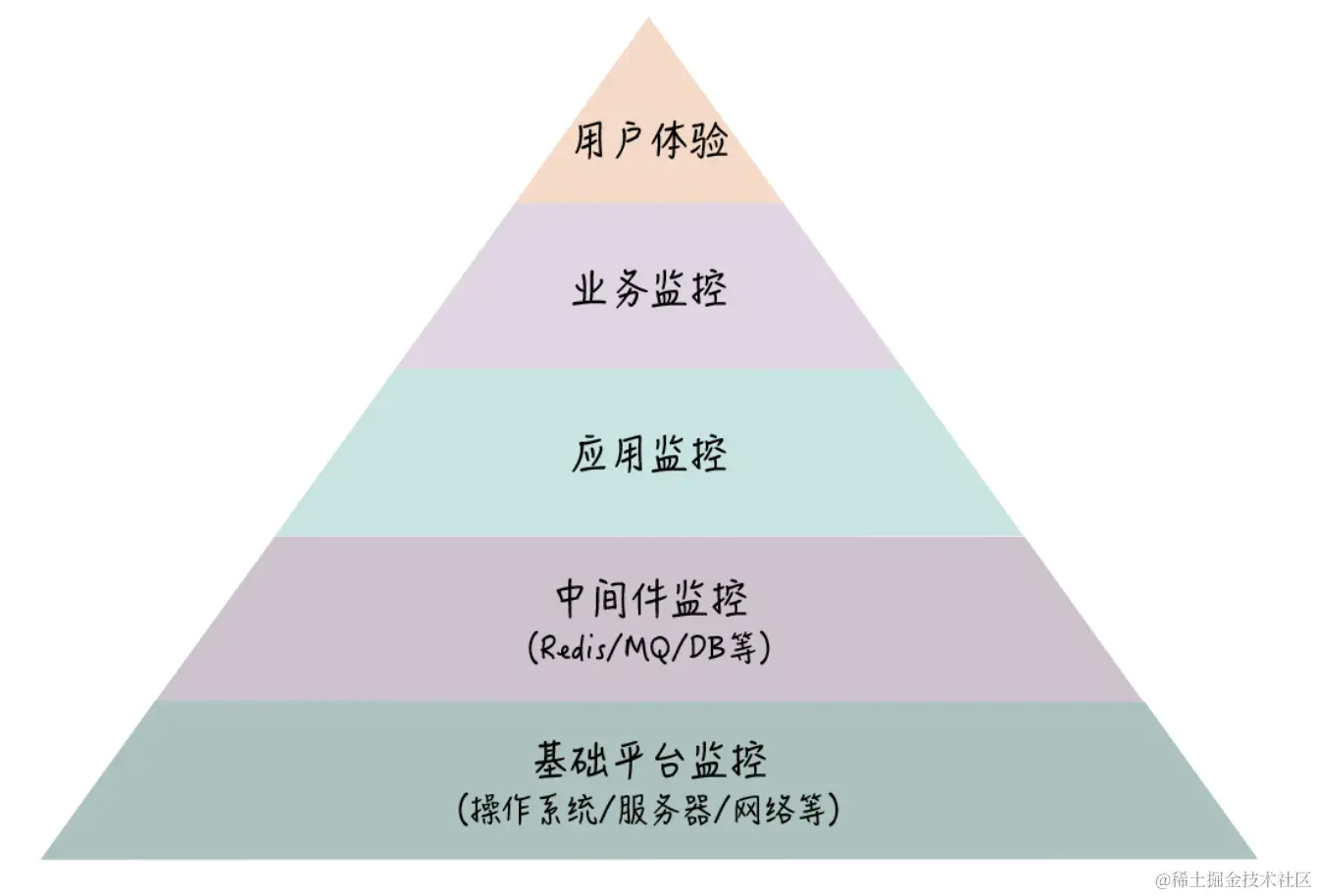

系统的组成包括接入层、应用系统、中间件、基础设施这几个部分，那我们的监控也是针对这些部分来实施的。一般来说，监控可以分为 5 个层次，如下图所示：
- 用户体验监控：包括页面能否打开、关键接口的响应时间等等，用户体验监控一般结合前端的埋点来实现。
- 业务监控：比如说订单数、交易金额等等。
- 应用监控：比如接口在一段时间内的调用次数、响应时间、出错次数等等。（Cat、SkyWalking）
- 中间件监控：比如数据库、缓存、Tomcat 等等，这些组件对应的是系统的 PaaS 层。这些中间件往往带有配套的监控系统，比如，RabbitMQ 就有自带的监控后台。
- 基础平台监控：指的是对系统底层资源进行监控，如操作系统、硬件设备等等，这个层次的监控对应的是系统的 IaaS 层。（Zabbix）

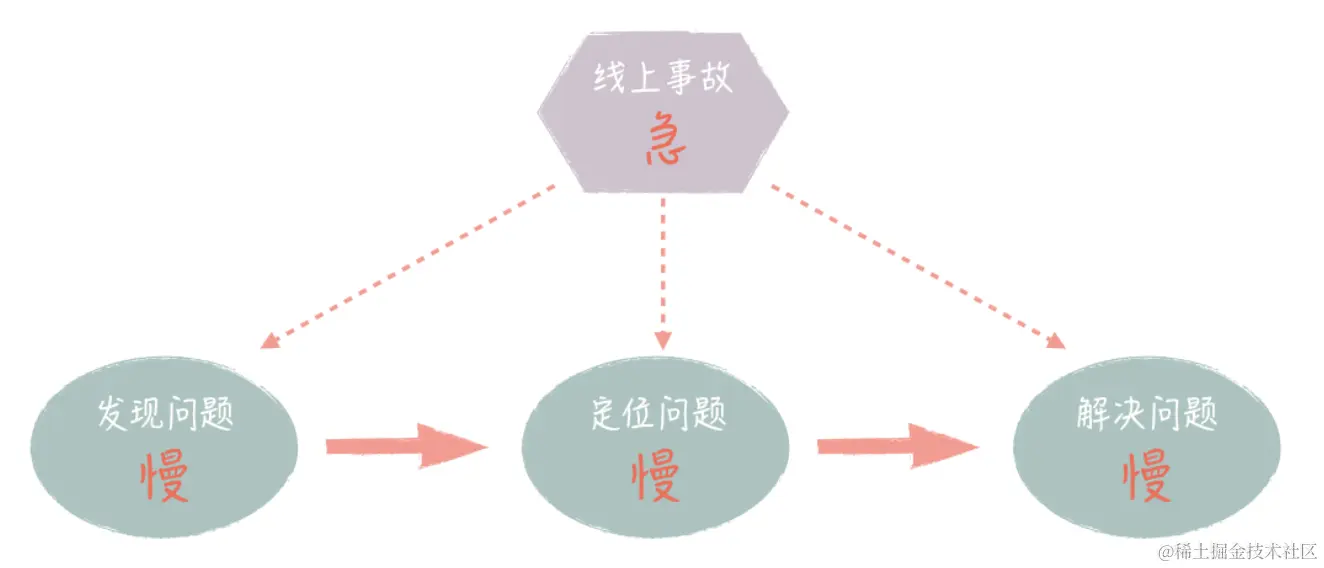

3.2 监控的痛点
- 发现问题慢：业务监控的曲线一般 1 分钟更新一次，有时候因为正常的业务抖动，Monitor 还需要把这种情况排除掉。因此，他会倾向于多观察几分钟，这样就导致问题的确认有很大的滞后性。
- 定位问题慢：系统节点多，大量的人需要介入排查，而且由于节点依赖复杂，需要反复沟通才能把信息串起来，因此很多时候，这种排查方式是串行或者说无序的。
- 解决问题慢：当定位到问题，对系统进行调整后，验证问题是否已经得到解决，也不是一件很直观的事情，需要各个研发到相应的监控系统里去进行观察，通过滞后的业务曲线观察业务是否恢复。
3.3 解决思路
我们能不能把系统所有的监控信息自动关联起来，并且以一种直观的方式展示，让所有人一看就明白是哪里出了问题，以及出问题的原因是什么呢？
从这个思路出发，对系统的监控，我们需要做到两点：
- 系统能够自动地判断每个节点是否正常，并直观地给出结果，不需要经过专业人员的分析。
- 系统能够自动把各个节点的监控信息有机地串起来，从整体的角度对系统进行监控，不需要很多人反复地进行沟通。
在交通图上，通过红黄绿三种状态，实时地反映了每条道路的拥堵情况。
这里有几个关键词：实时、直观、整体。
- 首先要实时，我们需要第一时间知道系统当前是否有问题
- 然后要直观，节点是否有问题，我们需要很直观地就能判断出来，就像交通图上的红黄绿颜色标识一样。
- 最后是整体，我们需要针对系统做整体监控，就像交通图一样，它是针对周边整体的道路情况进行展示，我们也需要把系统的各个节点放在一起，清晰地给出节点依赖关系。
所以，对照道路交通监控的思路，我们可以采取这样的监控方式：
- 首先，系统中的每个节点对应交通图的一条道路；
- 然后，节点的健康状况对应道路的拥堵情况，节点同样也有红黄绿三种不同的颜色，来展示该节点是否正常；
- 最后，节点之间的调用关系对应道路的方位关系。
3.4 架构方案和效果

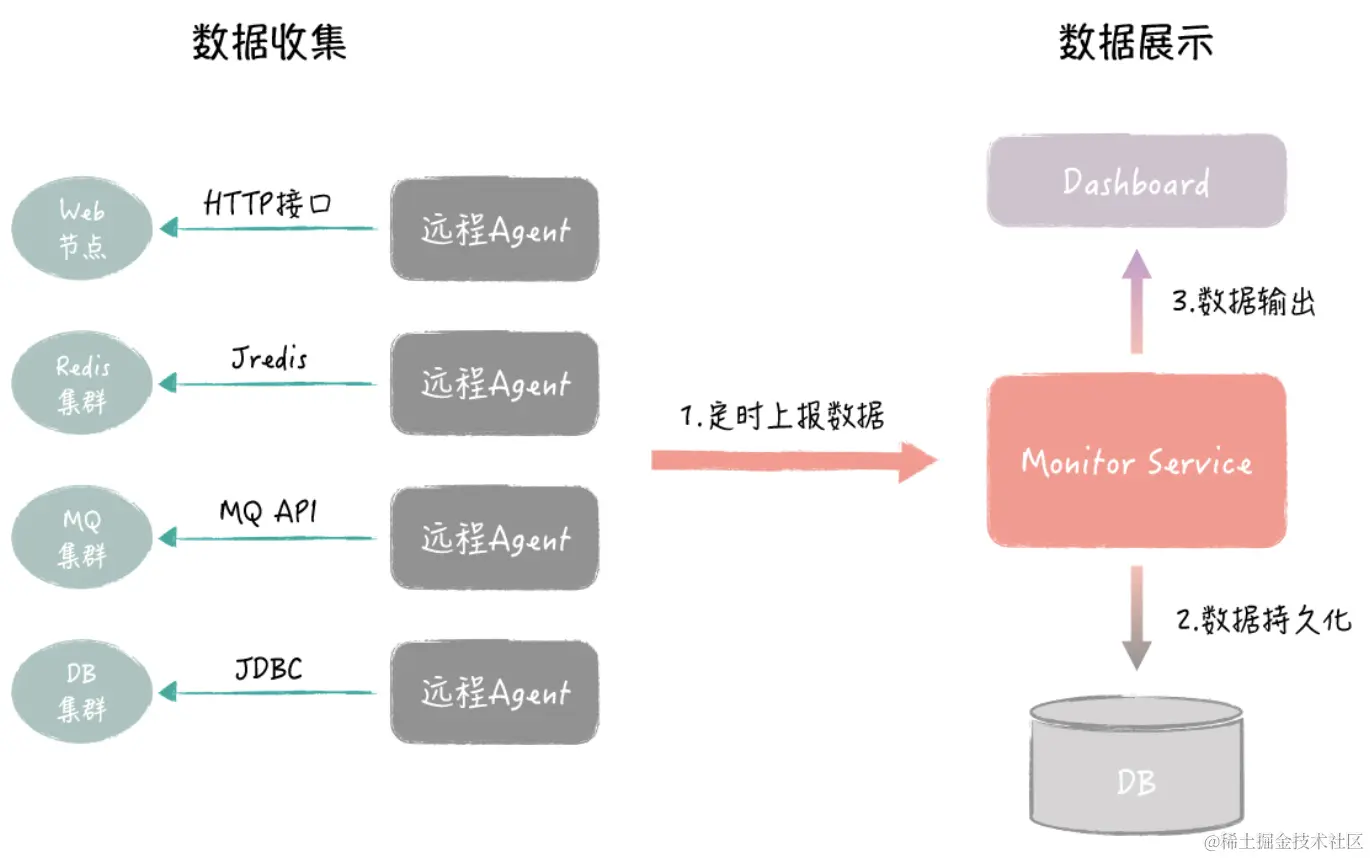

根据前面的思路，我们设计了监控系统的整体架构，如下图所示：
每个被监控的节点，均有对应的 Agent 负责采集健康数据。Agent 每隔 3s 采集节点数据，然后上报数据给 Monitor Service。Monitor Service 负责确定节点当前的状态并保存到数据库，这样就完成了节点健康状态的检测。
最后，前端 Dashboard 每隔 3s，拉取所有节点的状态，以红黄绿三种颜色在同一页面展示，同时还会显示具体的出错信息。
