如何利用performance进行性能优化

一江东流水
1,663 阅读11分钟

Performance 可以记录站点在运行过程中的性能数据，有了这些性能数据，就可以回放整个页面的执行过程，这样就方便我们来定位和诊断每个时间段内页面的运行情况，从而有效的找出页面的性能瓶颈。

配置 Performance

各种配置及说明如图所示：


Performance 不仅可以录制加载阶段的性能数据，还可以录制交互阶段，不过交互阶段的录制需要手动停止录制过程。

观察下图的报告页，我们可以将它分为三个主要的部分，分别为概览面板、性能指标面板和详情面板。 image.png

在概览面板中，Performance 就会将几个关键指标，诸如页面帧速 (FPS)、CPU 资源消耗、网络请求流量、V8 内存使用量 (堆内存) 等，按照时间顺序做成图表的形式展现出来，可以参看上图。

  • 如果 FPS 图表上出现了红色块，那么就表示红色块附近渲染出一帧所需时间过久，帧的渲染时间过久，就有可能导致页面卡顿。
  • 如果 CPU 图形占用面积太大，表示 CPU 使用率就越高，那么就有可能因为某个 JavaScript 占用太多的主线程时间，从而影响其他任务的执行。

除了以上指标以外，概览面板还展示加载过程中的几个关键时间节点，如 FP、LCP、DOMContentLoaded、Onload 等事件产生的时间点。

Main 指标

在性能面板中，记录了非常多的性能指标项，比如 Main 指标记录渲染主线程的任务执行过程，Compositor 指标记录了合成线程的任务执行过程，GPU 指标记录了 GPU 进程主线程的任务执行过程。有了这些详细的性能数据，就可以帮助我们轻松地定位到页面的性能问题。

简而言之，我们通过概览面板来定位问题的时间节点，然后再使用性能面板分析该时间节点内的性能数据。具体地讲，比如概览面板中的 FPS 图表中出现了红色块，那么我们点击该红色块，性能面板就定位到该红色块的时间节点内了。

因为浏览器的渲染机制过于复杂，所以渲染模块在执行渲染的过程中会被划分为很多子阶段，输入的 HTML 数据经过这些子阶段，最后输出屏幕上的像素，我们把这样的一个处理流程叫做渲染流水线。一条完整的渲染流水线包括了解析 HTML 文件生成 DOM、解析 CSS 生成 CSSOM、执行 JavaScript、样式计算、构造布局树、准备绘制列表、光栅化、合成、显示等一系列操作。

渲染流水线主要是在渲染进程中执行的，在执行渲染流水线的过程中，渲染进程又需要网络进程、浏览器进程、GPU 等进程配合，才能完成如此复杂的任务。另外在渲染进程内部，又有很多线程来相互配合。具体的工作方式你可以参考下图：



观察上图，一段段横条代表执行一个个任务，长度越长，花费的时间越多；竖向代表该任务的执行记录。我们知道主线程上跑了特别多的任务，诸如渲染流水线的大部分流程，JavaScript 执行、V8 的垃圾回收、定时器设置的回调任务等等，因此 Main 指标的内容非常多，而且非常重要，所以我们在使用 Perofrmance 的时候，大部分时间都是在分析 Main 指标。

任务 vs 过程

渲染进程中维护了消息队列，如果通过 SetTimeout 设置的回调函数，通过鼠标点击的消息事件，都会以任务的形式添加消息队列中，然后任务调度器会按照一定规则从消息队列中取出合适的任务，并让其在渲染主线程上执行。

Main 指标就记录渲染主线上所执行的全部任务，以及每个任务的详细执行过程。


观察上图，图上方有很多一段一段灰色横条，每个灰色横条就对应了一个任务，灰色长条的长度对应了任务的执行时长。通常，渲染主线程上的任务都是比较复杂的，如果只单纯记录任务执行的时长，那么依然很难定位问题，因此，还需要将任务执行过程中的一些关键的细节记录下来，这些细节就是任务的过程，灰线下面的横条就是一个个过程，同样这些横条的长度就代表这些过程执行的时长。

直观地理解，你可以把任务看成是一个 Task 函数，在执行 Task 函数的过程中，它会调用一系列的子函数，这些子函数就是我们所提到的过程。为了让你更好地理解，我们来分析下面这个任务的图形：


观察上面这个任务记录的图形，你可以把该图形看成是下面 Task 函数的执行过程：

function A(){
    A1()
    A2()
}
function Task(){
    A()
    B()
}
Task()

分析页面加载过程

结合 Main 指标来分析页面的加载过程。先来分析一个简单的页面，代码如下所示：

<html>
<head>
    <title>Main</title>
    <style>
        area {
            border: 2px ridge;
        }
        box {
            background-color: rgba(106, 24, 238, 0.26);
            height: 5em;
            margin: 1em;
            width: 5em;
        }
    </style>
</head>

<body>
    <div class="area">
        <div class="box rAF"></div>
    </div>
    <br>
    <script>
        function setNewArea() {
            let el = document.createElement('div')
            el.setAttribute('class', 'area')
            el.innerHTML = '<div class="box rAF"></div>'
            document.body.append(el)
        }
        setNewArea()
    </script>
</body>
</html>

可以看出，它只是包含了一段 CSS 样式和一段 JavaScript 内嵌代码，其中在 JavaScript 中还执行了 DOM 操作了，我们就结合这段代码来分析页面的加载流程。

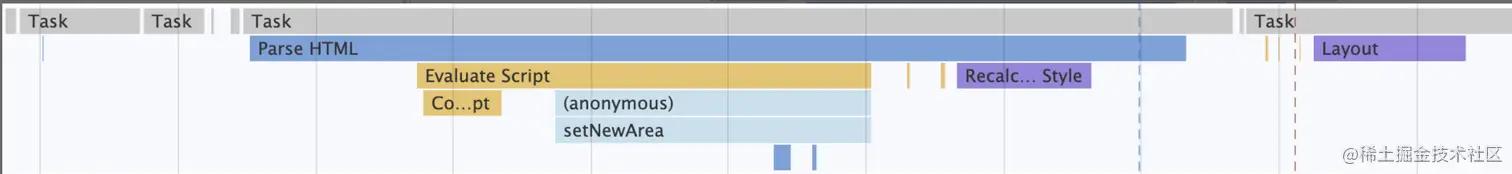

首先生成报告页，再观察报告页中的 Main 指标，由于阅读实际指标比较费劲，所以先手动绘制了一些关键的任务和其执行过程，如下图所示：


通过上面的图形我们可以看出，加载过程主要分为三个阶段，它们分别是：

  • 导航阶段，该阶段主要是从网络进程接收 HTML 响应头和 HTML 响应体。
  • 解析 HTML 数据阶段，该阶段主要是将接收到的 HTML 数据转换为 DOM 和 CSSOM。
  • 生成可显示的位图阶段，该阶段主要是利用 DOM 和 CSSOM，经过计算布局、生成层树 (LayerTree)、生成绘制列表 (Paint)、完成合成等操作，生成最终的图片。

那么接下来，我就按照这三个步骤来介绍如何解读 Main 指标上的数据。

导航阶段

当你点击了 Performance 上的重新录制按钮之后，浏览器进程会通知网络进程去请求对应的 URL 资源；一旦网络进程从服务器接收到 URL 的响应头，便立即判断该响应头中的 content-type 字段是否属于 text/html 类型；如果是，那么浏览器进程会让当前的页面执行退出前的清理操作，比如执行 JavaScript 中的 beforunload 事件，清理操作执行结束之后就准备显示新页面了，这包括了解析、布局、合成、显示等一系列操作。

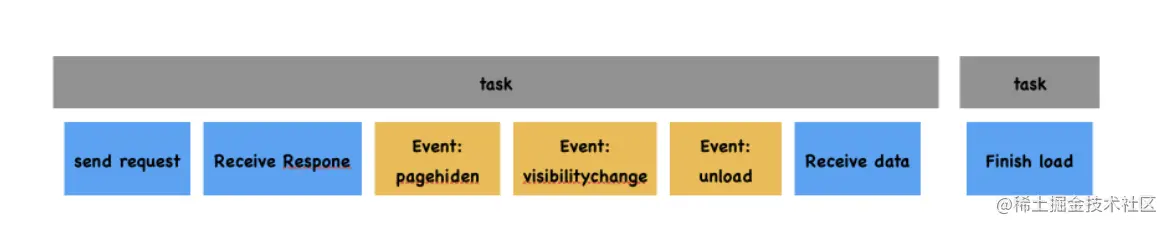

当你点击重新加载按钮后，当前的页面会执行上图中的这个任务：

  • 该任务的第一个子过程就是 Send request，该过程表示网络请求已被发送。然后该任务进入了等待状态。
  • 接着由网络进程负责下载资源，当接收到响应头的时候，该任务便执行 Receive Respone 过程，该过程表示接收到 HTTP 的响应头了。
  • 接着执行 DOM 事件：pagehide、visibilitychange 和 unload 等事件，如果你注册了这些事件的回调函数，那么这些回调函数会依次在该任务中被调用。
  • 这些事件被处理完成之后，那么接下来就接收 HTML 数据了，这体现在了 Recive Data 过程，Recive Data 过程表示请求的数据已被接收，如果 HTML 数据过多，会存在多个 Receive Data 过程。
  • 等到所有的数据都接收完成之后，渲染进程会触发另外一个任务，该任务主要执行 Finish load 过程，该过程表示网络请求已经完成。

解析 HTML 数据阶段

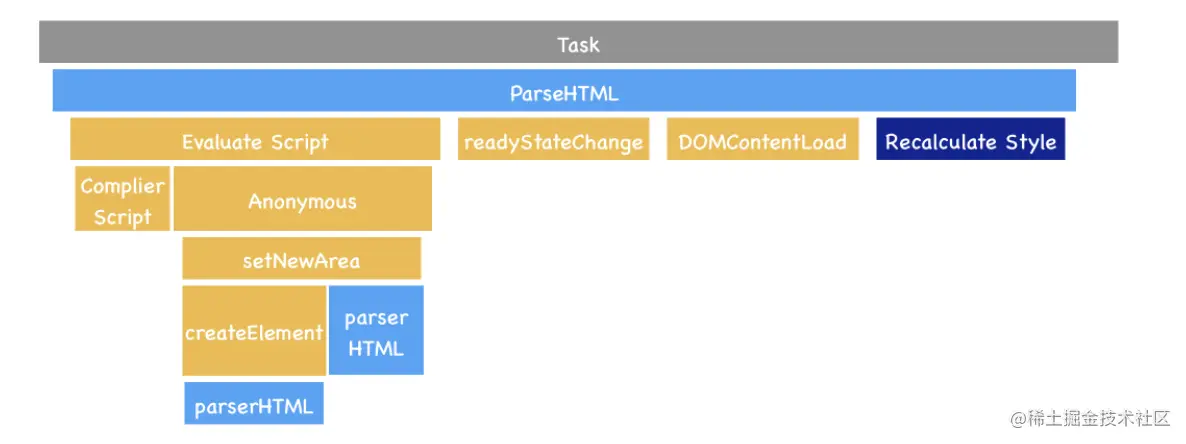

这个阶段的主要任务就是通过解析 HTML 数据、解析 CSS 数据、执行 JavaScript 来生成 DOM 和 CSSOM。那么继续来分析这个阶段的图形，看看它到底是怎么执行的？可以观看下图：


观察上图这个图形，可以看出，其中一个主要的过程是 HTMLParser，顾名思义，这个过程是用来解析 HTML 文件，解析的就是上个阶段接收到的 HTML 数据。

  1. 在 ParserHTML 的过程中，如果解析到了 script 标签，那么便进入了脚本执行过程，也就是图中的 Evalute Script。

  2. 要执行一段脚本我们需要首先编译该脚本，于是在 Evalute Script 过程中，先进入了脚本编译过程，也就是图中的 Complie Script。脚本编译好之后，就进入程序执行过程，执行全局代码时，V8 会先构造一个 anonymous 过程，在执行 anonymous 过程中，会调用 setNewArea 过程，setNewArea 过程中又调用了 createElement，由于之后调用了 document.append 方法，该方法会触发 DOM 内容的修改，所以又强制执行了 ParserHTML 过程生成的新的 DOM。

  3. DOM 生成完成之后，会触发相关的 DOM 事件，比如典型的 DOMContentLoaded，还有 readyStateChanged。

生成可显示位图阶段

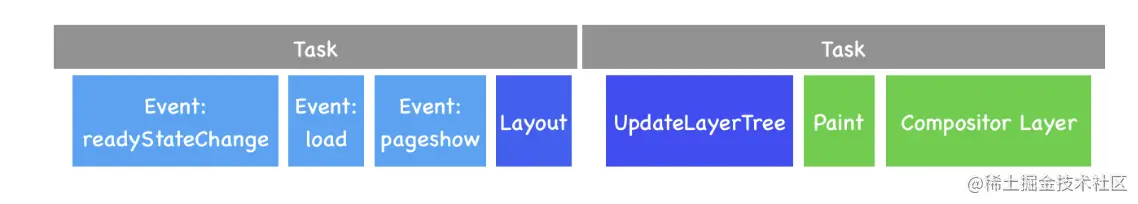

生成了 DOM 和 CSSOM 之后，就进入了第三个阶段：生成页面上的位图。通常这需要经历布局 (Layout)、分层、绘制、合成等一系列操作，同样，将第三个阶段的流程也放大了，如下图所示：


结合上图，我们可以发现，在生成完了 DOM 和 CSSOM 之后，渲染主线程首先执行了一些 DOM 事件，诸如 readyStateChange、load、pageshow。具体地讲，如果你使用 JavaScript 监听了这些事件，那么这些监听的函数会被渲染主线程依次调用。

接下来就正式进入显示流程了，大致过程如下所示。

  1. 首先执行布局，这个过程对应图中的 Layout。
  2. 然后更新层树 (LayerTree)，这个过程对应图中的 Update LayerTree。
  3. 有了层树之后，就需要为层树中的每一层准备绘制列表了，这个过程就称为 Paint。
  4. 准备每层的绘制列表之后，就需要利用绘制列表来生成相应图层的位图了，这个过程对应图中的 Composite Layers。

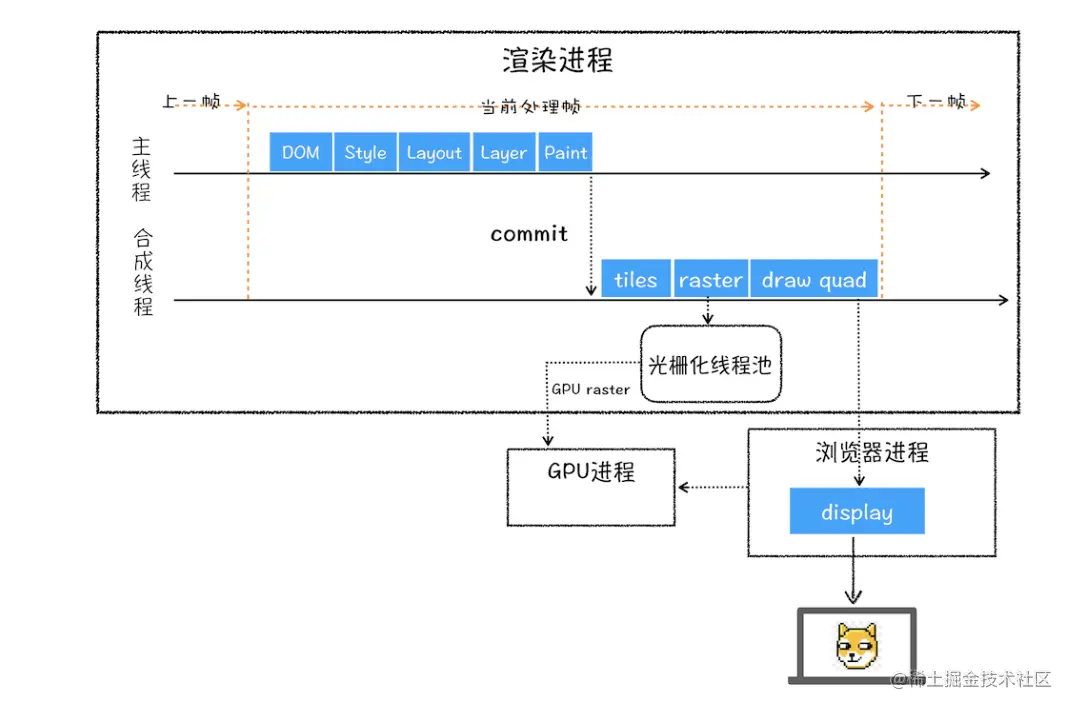

走到了 Composite Layers 这步，主线程的任务就完成了，接下来主线程会将合成的任务完全教给合成线程来执行，下面是具体的过程，你也可以对照着 Composite、Raster 和 GPU 这三个指标来分析，参考下图：


  1. 首先主线程执行到 Composite Layers 过程之后，便会将绘制列表等信息提交给合成线程，合成线程的执行记录你可以通过 Compositor 指标来查看。
  2. 合成线程维护了一个 Raster 线程池，线程池中的每个线程称为 Rasterize，用来执行光栅化操作，对应的任务就是 Rasterize Paint。
  3. 当然光栅化操作并不是在 Rasterize 线程中直接执行的，而是在 GPU 进程中执行的，因此 Rasterize 线程需要和 GPU 线程保持通信。
  4. 然后 GPU 生成图像，最终这些图层会被提交给浏览器进程，浏览器进程将其合成并最终显示在页面上。

本文解答了个人一个长期困扰的问题：在某些情况下，比如网速比较慢或者页面内容很多的时候，页面是一点一点的显示出来的，原本以为是网络数据是加载一点就渲染一点，其实不是的，数据在导航阶段就已经全部获取回来了。之所以会慢慢渲染出来，是因为浏览器的显示频率是60hz，也就是16.67ms就刷新下浏览器，但是在16.67ms内，渲染流水线可能只进行到一半，但是这个时候也要把渲染一半的画面显示出来，所以就会看到页面是一点一点的绘制出来的。
