LineSeriesCursors

演示示例： Point line; Multi-channel cursor tracking; Segments with splitters; Logarithmic axes

线条系列游标可通过追踪X坐标值来对线条系列数据进行可视化分析。系列值只能用实现ITrackable接口（SampleDataSeries、SampleDataBlockSeries、 PointLineSeries、AreaSeries、HighLowSeries）的系列来求解。对于其他系列类型而言，光标不会自动追踪Y轴坐标。

将 LineSeriesCursor 对象添加到 LineSeriesCursors 集中。开启 SnapToPoints 可将光标从一点跳到另一点。用Style属性可设置光标追踪类型。当设置Style 为PointTracking后，可以使用任何追踪点的类型，甚至是位图图像。若使用 HairCrossTracking 类型，在线系列点的Y值处会绘制一条水平线。如果同一系列的多个点同时碰到光标位置，则线条绘制在最小点和最大值点的中间。

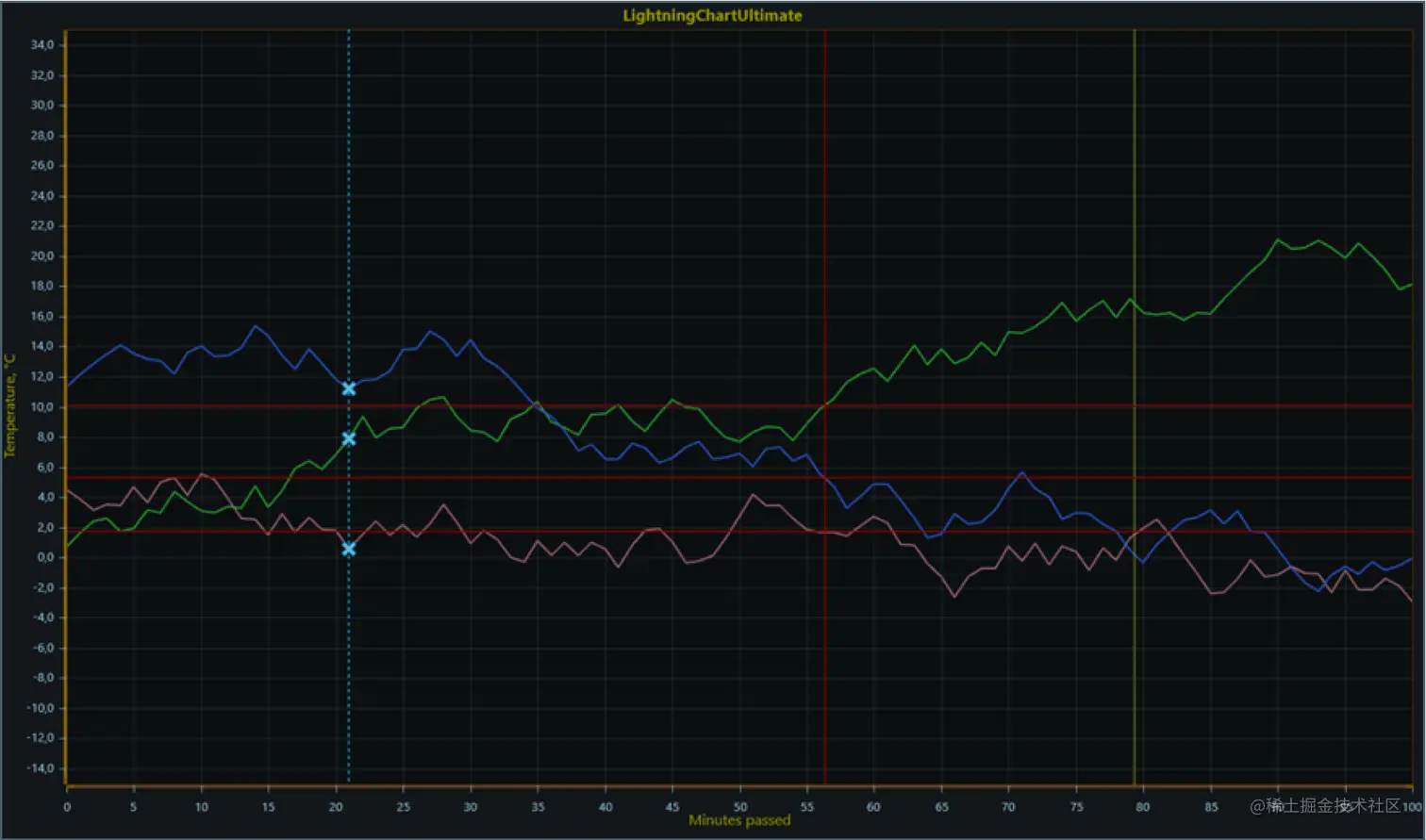

图：线条系列游标：垂直点追踪光标（青色的线和十字），十字叉线追踪光标（红线）以及不带追踪的垂直全长光标（黄线）

开启 IndicateTrackingYRange 后，会绘制一条水平柱状，从碰到光标中间的点的最小值延伸到最大值。

图：用Y轴区域指示的十字叉线光标（IndicateTrackingYRange = true）.

解析LineSeriesCursor位置处的数据值

演示示例： Multi-channel cursor tracking

通过X屏幕坐标或Y轴值可求解实现ITrackable接口的系列。The series implementing ITrackable interface can be solved by X screen coordinate or by X axis value.

可跟踪的系列有精确和粗略两种数值求解方法。如果需要，精确的方法SolveYValueAtXValue循环遍历数据点并找到最近的数据点匹配。粗略法SolveYCoordAtXCoord使用缓存的系列渲染数据来求解匹配的Y屏幕坐标。

精确方法，用数据点数组根据X值求解Y值

LineSeriesValueSolveResult result =
        series.SolveYValueAtXValue（cursor.ValueAtXAxis）;
if （result.SolveStatus == LineSeriesSolveStatus.OK）
{
        //PointLineSeries在同一个X值可能有两个或多个点，如果这样，将其置于最小与最大中心
      yValue =（result.YMax + result.YMin）/ 2.0;
      return true;
}

注意! 当禁用 cursor.SnapToPoints 后， SolveYValueAtXValue返回与其相邻的点之间的内插值 （光标线和系列线的交叉点）

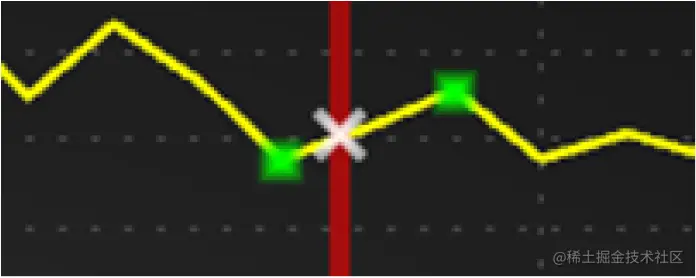

图：禁用SnapToPoints后，SolveYValueAtXValue 内插入相邻数据点之间的值

粗略方法，用数据点数组根据X坐标求解Y屏幕坐标

LineSeriesCoordinateSolveResult result = series.SolveYCoordAtXCoord（（int）Math.Round（fCoordX））;
if （result.SolveStatus == LineSeriesSolveStatus.OK）
{
        fCoordY = （result.CoordBottom + result.CoordTop）/ 2f;
        if （axisY.CoordToValue（（int）Math.Round（fCoordY）, out yValue）== false）
    {
                        return false;
        }
}

当系列包含很多数据点时，假设 > 100.000, 那么用粗略方法通常要快得多。如果图表的大小或Y段的像素高度很低，这种粗略方法可能非常不准确。.

通过调用X和Y轴的CoordToValue方法，粗略方法的屏幕坐标可转换为轴值。

使用一个AnnotationXY对象显示在光标旁边的值是一个不错的方法，可参阅# [LightningChart数据可视化图形控件使用篇21-Bands（带）、Constant lines(恒量线)、Annotations 注释](LightningChart数据可视化图形控件使用篇21-Bands（带）、Constant lines(恒量线)、Annotations 注释 - 掘金 (juejin.cn))章节。

图：LineSeriesCursor用于追踪PointLineSeries；值显示在一个AnnotationXY 对象中。

从 FreeformPointLineSeries中求解数据值

FreeFormPointLineSeries实现精确和粗略的数值求解方法，非常类似于用以求解在LineSeriesCursor（用于实现ITrackable接口的系列）位置的数据值的方法。

注意! FreeformPointLineSeries 无法执行ITrackable 界面，因此无法用LineSeriesCursor追踪。

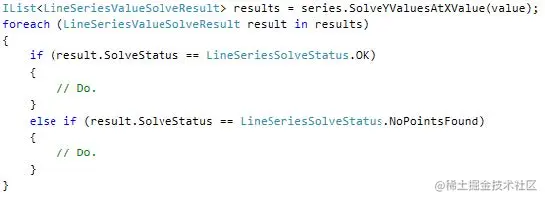

对于给定的X轴值，可用精确方法 SolveYValuesAtXValue 求解所有的Y值，并返回一个LineSeriesValueSolveResult结构的可迭代列表。

对于给定的X屏幕坐标，可用粗略方法SolveYCoordsAtXCoord 求解所有Y屏幕坐标，并返回一个LineSeriesCoordinateSolveResult-结构的可迭代列表。

如果给定的X轴值或X屏幕坐标在点之间碰上，结果将由插值值/坐标构成。
