高效使用内存对 Redis 的实现来说非常重要。实际上，Redis 主要是通过两大方面的技术来提升内存使用效率的，分别是数据结构的优化设计与使用，以及内存数据按一定规则淘汰。

关于内存数据按规则淘汰，这是通过 Redis 内存替换策略实现的，也就是将很少使用的数据从内存中淘汰，从而把有限的内存空间用于保存会被频繁访问的数据。

Redis数据结构在面向内存使用效率方面的优化，其中包括两方面的设计思路：一是内存的数据结构设计，二是内存的使用方式。

内存的数据结构

在 Redis 中，有三种数据结构针对内存使用效率做了设计优化，分别是简单动态字符串（SDS）、压缩列表（ziplist）和整数集合（intset）。

SDS内存设计

SDS 设计了不同类型的结构头，包括 sdshdr8、sdshdr16、sdshdr32 和 sdshdr64。这些不同类型的结构头可以适配不同大小的字符串，从而避免了内存浪费。

SDS 除了使用精巧设计的结构头外，在保存较小字符串时，其实还使用了嵌入式字 符串的设计方法。这种方法避免了给字符串分配额外的空间，而是可以让字符串直接保存 在 Redis 的基本数据对象结构体中。

所以这也就是说，要想理解嵌入式字符串的设计与实现，我们就需要先来了解下，Redis 使用的基本数据对象结构体 redisObject 是什么样的。

RedisObject 结构体与位域定义方法

redisObject 结构体是在 server.h 文件中定义的，主要功能是用来保存键值对中的值。这个结构一共定义了 4 个元数据和一个指针。

  • type：redisObject 的数据类型，是应用程序在 Redis 中保存的数据类型，包括 String、List、Hash 等。
  • encoding：redisObject 的编码类型，是 Redis 内部实现各种数据类型所用的数据结构。
  • lru：redisObject 的 LRU 时间。
  • refcount：redisObject 的引用计数。
  • ptr：指向值的指针。

代码展示：

typedef struct redisObject {
	unsigned type:4; //redisObject的数据类型，4个bits
	unsigned encoding:4; //redisObject的编码类型，4个bits
	unsigned lru:LRU_BITS; //redisObject的LRU时间，LRU_BITS为24个bits
	int refcount; //redisObject的引用计数，4个字节
	void *ptr; //指向值的指针，8个字节
}

从代码中我们可以看到，在 type、encoding 和 lru 三个变量后面都有一个冒号，并紧跟着一个数值，表示该元数据占用的比特数。其中，type 和 encoding 分别占 4bits。而 lru 占用的比特数，是由 server.h 中的宏定义 LRU_BITS 决定的，它的默认值是 24bits，如：#define LRU_BITS 24

这种变量后使用冒号和数值的定义方法。这实际上是 C 语言中的位域定义方法，可以用来有效地节省内存开销。

这种方法比较适用的场景是，当一个变量占用不了一个数据类型的所有 bits 时，就可以使用位域定义方法，把一个数据类型中的 bits，划分成多个位域，每个位域占一定的 bit 数。这样一来，一个数据类型的所有 bits 就可以定义多个变量了，从而也就有效节省了内存开销。

此外，你可能还会发现，对于 type、encoding 和 lru 三个变量来说，它们的数据类型都是 unsigned。已知一个 unsigned 类型是 4 字节，但这三个变量，是分别占用了一个 unsigned 类型 4 字节中的 4bits、4bits 和 24bits。因此，相较于三个变量，每个变量用一个 4 字节的 unsigned 类型定义来说，使用位域定义方法可以让三个变量只用 4 字节，最后就能节省 8 字节的开销。

嵌入式字符串

SDS在保存比较小的字符串时，会使用嵌入式字符串的设计方法，将字符串直接保存在 redisObject 结构体中。然后在 redisObject 结构体中，存在一个指向值的指针 ptr，而一般来说，这个 ptr 指针会指向值的数据结构。

这里我们就以创建一个 String 类型的值为例，Redis 会调用 createStringObject 函数， 来创建相应的 redisObject，而这个 redisObject 中的 ptr 指针，就会指向 SDS 数据结构。

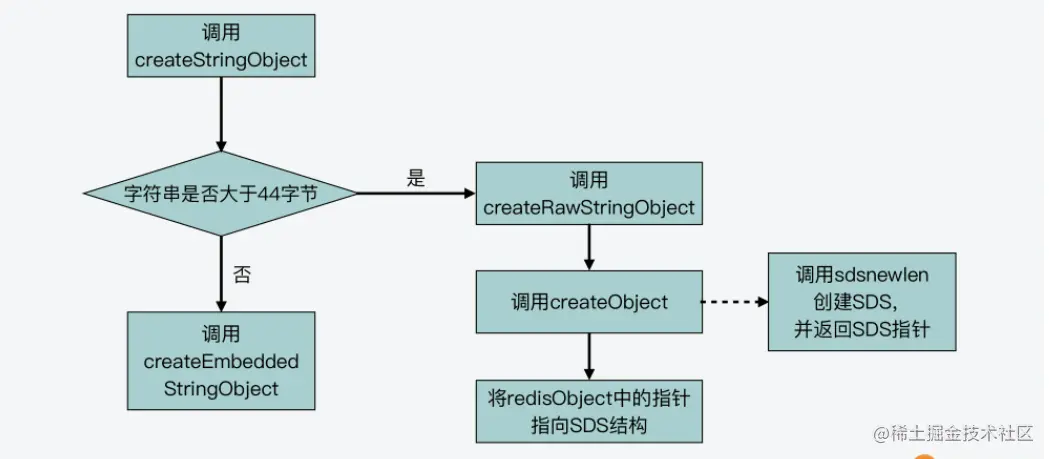

在 Redis 源码中，createStringObject 函数会根据要创建的字符串的长度，决定具体调用哪个函数来完成创建。

那么针对这个 createStringObject 函数来说，它的参数是字符串ptr和字符串长度len。当 len 的长度大于 OBJ_ENCODING_EMBSTR_SIZE_LIMIT 这个宏定义时，createStringObject 函数会调用 createRawStringObject 函数，否则就调用 createEmbeddedStringObject 函数。而在我们分析的 Redis 5.0.8 源码版本中，这个 OBJ_ENCODING_EMBSTR_SIZE_LIMIT 默认定义为 44 字节。

现在，我们就来分析一下 createStringObject 函数的源码实现，以此了解大于 44 字节的 普通字符串和小于等于 44 字节的嵌入式字符串分别是如何创建的。

首先，对于 createRawStringObject 函数来说，它在创建 String 类型的值的时候，会调 用 createObject 函数。

然后，createRawStringObject 函数在调用 createObject 函数时，会传递 OBJ_STRING 类型，表示要创建 String 类型的对象，以及传递指向 SDS 结构的指针，如以下代码所 示。这里需要注意的是，指向 SDS 结构的指针是由 sdsnewlen 函数返回的，而 sdsnewlen 函数正是用来创建 SDS 结构的。


这也就是说，在创建普通字符串时，Redis 需要分别给 redisObject 和 SDS 分别分配一次 内存，这样就既带来了内存分配开销，同时也会导致内存碎片。因此，当字符串小于等于 44 字节时，Redis 就使用了嵌入式字符串的创建方法，以此减少内存分配和内存碎片。

而这个创建方法，就是由我们前面提到的createEmbeddedStringObject 函数，来完成的，该函数会使用一块连续的内存空间，来同时保存 redisObject 和 SDS 结构。这样一来，内存分配只有一次，而且也避免了内存碎片。

createEmbeddedStringObject 函数的原型，它的参数就是从 createStringObject 函数参数中获得的字符串指针 ptr，以及字符串长度 len。

那么下面，我们就来具体看看，createEmbeddedStringObject 函数是如何把 redisObject 和 SDS 放置在一起的。

首先，createEmbeddedStringObject 函数会分配一块连续的内存空间，这块内存空间的 大小等于 redisObject 结构体的大小、SDS 结构头 sdshdr8 的大小和字符串大小的总和， 并且再加上 1 字节。注意，这里最后的 1 字节是 SDS 中加在字符串最后的结束字符 “\0”。

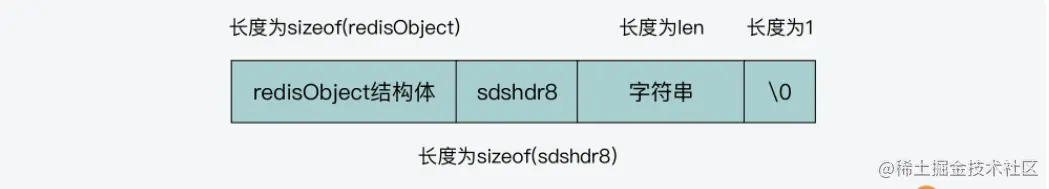

内存空间布局


那么 createEmbeddedStringObject 函数在分配了内存空间之后，就会创建 SDS 结 构的指针 sh，并把 sh 指向这块连续空间中 SDS 结构头所在的位置，下面的代码显示了这步操作。其中，o 是 redisObject 结构体的变量，o+1 表示将内存地址从变量 o 开始移动一段距离，而移动的距离等于 redisObject 这个结构体的大小。

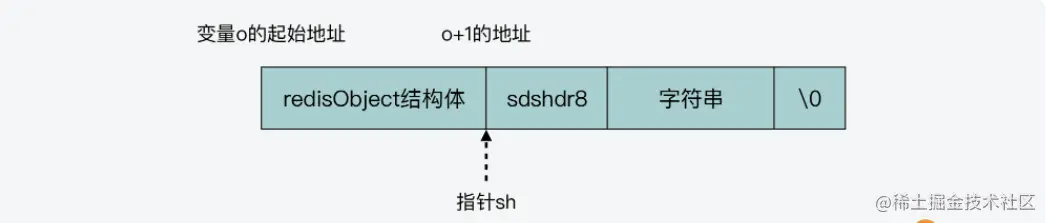

sh 指向的位置就如下图所示：


紧接着，createEmbeddedStringObject 函数会把 redisObject 中的指针 ptr，指向 SDS 结构中的字符数组。 其中 sh 是刚才介绍的指向 SDS 结构的指针，属于 sdshdr8 类型。而 sh+1 表示把内存地址从 sh 起始地址开始移动一定的大小，移动的距离等于 sdshdr8 结构 体的大小。

这步操作完成后，redisObject 结构体中的指针 ptr 的指向位置就如下图所示，它会指向 SDS 结构头的末尾，同时也是字符数组的起始位置：


最后，createEmbeddedStringObject 函数会把参数中传入的指针 ptr 指向的字符串，拷贝到 SDS 结构体中的字符数组，并在数组最后添加结束字符。

下面这张图，也展示了 createEmbeddedStringObject 创建嵌入式字符串的过程，你可以再整体来看看。


总之，你可以记住，Redis 会通过设计实现一块连续的内存空间，把 redisObject 结构体和 SDS 结构体紧凑地放置在一起。这样一来，对于不超过 44 字节的字符串来说，就可以避免内存碎片和两次内存分配的开销了。

压缩列表和整数集合

首先你要知道，List、Hash 和 Sorted Set 这三种数据类型，都可以使用压缩列表（ziplist）来保存数据。压缩列表的函数定义和实现代码分别在 ziplist.h 和 ziplist.c 中。

不过，我们在 ziplist.h 文件中其实根本看不到压缩列表的结构体定义。这是因为压缩列表本身就是一块连续的内存空间，它通过使用不同的编码来保存数据。

这里为了方便理解压缩列表的设计与实现，我们先来看看它的创建函数 ziplistNew，如下 所示：

unsigned char *ziplistNew(void) {
	//初始分配的大小
	unsigned int bytes = ZIPLIST_HEADER_SIZE+ZIPLIST_END_SIZE;
	unsigned char *zl = zmalloc(bytes);
	…
	//将列表尾设置为ZIP_END
	zl[bytes-1] = ZIP_END;
	return zl;
}

实际上，ziplistNew 函数的逻辑很简单，就是创建一块连续的内存空间，大小为 ZIPLIST_HEADER_SIZE 和 ZIPLIST_END_SIZE 的总和，然后再把该连续空间的最后一个 字节赋值为 ZIP_END，表示列表结束。

另外你要注意的是，在上面代码中定义的三个宏 ZIPLIST_HEADER_SIZE、 ZIPLIST_END_SIZE 和 ZIP_END，在 ziplist.c 中也分别有定义，分别表示 ziplist 的列表头 大小、列表尾大小和列表尾字节内容，如下所示。

//ziplist的列表头大小，包括2个32 bits整数和1个16bits整数，分别表示压缩列表的总字节数，列表
#define ZIPLIST_HEADER_SIZE (sizeof(uint32_t)*2+sizeof(uint16_t))
//ziplist的列表尾大小，包括1个8 bits整数，表示列表结束。
#define ZIPLIST_END_SIZE (sizeof(uint8_t))
//ziplist的列表尾字节内容
#define ZIP_END 255

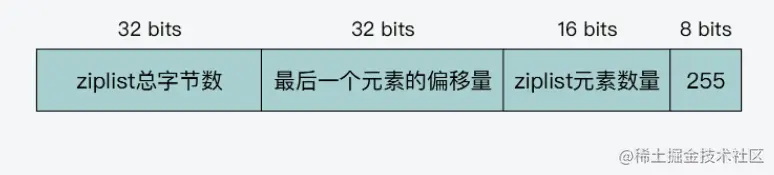

那么，在创建一个新的 ziplist 后，该列表的内存布局就如下图所示。注意，此时列表中还没有实际的数据。


然后，当我们往 ziplist 中插入数据时，ziplist 就会根据数据是字符串还是整数，以及它们 的大小进行不同的编码。这种根据数据大小进行相应编码的设计思想，正是 Redis 为了节 省内存而采用的。

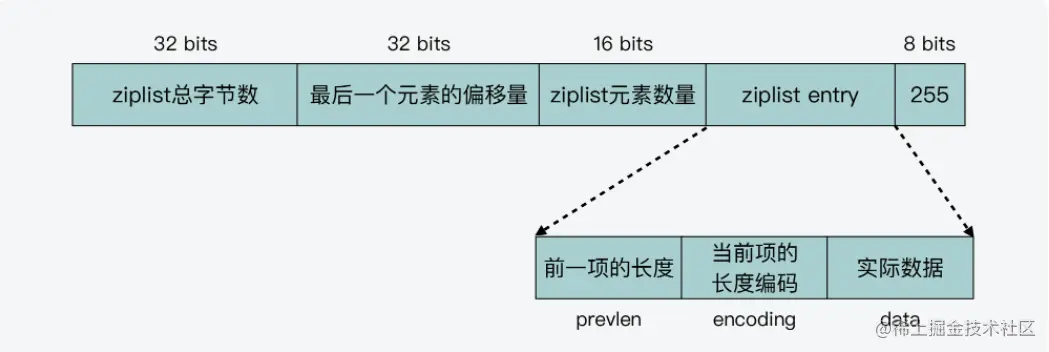

那么，ziplist 是如何进行编码呢？要学习编码的实现，我们要先了解 ziplist 中列表项的结构。 ziplist 列表项包括三部分内容，分别是前一项的长度（prevlen）、当前项长度信息的编 码结果（encoding），以及当前项的实际数据（data）。下面的图展示了列表项的结构 （图中除列表项之外的内容分别是 ziplist 内存空间的起始和尾部）。


实际上，所谓的编码技术，就是指用不同数量的字节来表示保存的信息。在 ziplist 中，编 码技术主要应用在列表项中的 prevlen 和 encoding 这两个元数据上。而当前项的实际数 据 data，则正常用整数或是字符串来表示。 所以这里，我们就先来看下 prevlen 的编码设计。ziplist 中会包含多个列表项，每个列表 项都是紧挨着彼此存放的。

而为了方便查找，每个列表项中都会记录前一项的长度。因为每个列表项的长度不一样， 所以如果使用相同的字节大小来记录 prevlen，就会造成内存空间浪费。

我给你举个例子，假设我们统一使用 4 字节记录 prevlen，如果前一个列表项只是一个字 符串“redis”，长度为 5 个字节，那么我们用 1 个字节（8 bits）就能表示 256 字节长度 （2 的 8 次方等于 256）的字符串了。此时，prevlen 用 4 字节记录，其中就有 3 字节是 浪费掉了。

我们再回过头来看，ziplist 在对 prevlen 编码时，会先调用 zipStorePrevEntryLength 函数，用于判断前一个列表项是否小于 254 字节。如果是的 话，那么 prevlen 就使用 1 字节表示；否则，zipStorePrevEntryLength 函数就调用 zipStorePrevEntryLengthLarge 函数进一步编码。

zipStorePrevEntryLengthLarge 函数会先将 prevlen 的第 1 字节设置为 254，然后使用内存拷贝函数 memcpy，将前一个列表项的长度值拷贝至 prevlen 的第 2 至第 5 字节。最后，zipStorePrevEntryLengthLarge 函数返回 prevlen 的大小，为 5 字节。

好，在了解了 prevlen 使用 1 字节和 5 字节两种编码方式后，我们再来学习下 encoding 的编码方法。 我们知道，一个列表项的实际数据，既可以是整数也可以是字符串。整数可以是 16、32、 64 等字节长度，同时字符串的长度也可以大小不一。 所以，ziplist 在 zipStoreEntryEncoding 函数中，针对整数和字符串，就分别使用了不同 字节长度的编码结果。

简而言之，针对不同长度的数据，使用不同大小的元数据信息（prevlen 和 encoding）， 这种方法可以有效地节省内存开销。当然，除了 ziplist 之外，Redis 还设计了一个内存友 好的数据结构，这就是整数集合（intset），它是作为底层结构来实现 Set 数据类型的。

和 SDS 嵌入式字符串、ziplist 类似，整数集合也是一块连续的内存空间，这一点我们从整 数集合的定义中就可以看到。intset.h 和 intset.c 分别包括了整数集合的定义和实现。

下面的代码展示了 intset 的结构定义。我们可以看到，整数集合结构体中记录数据的部 分，就是一个 int8_t 类型的整数数组 contents。从内存使用的角度来看，整数数组就是一 块连续内存空间，所以这样就避免了内存碎片，并提升了内存使用效率。

typedef struct intset {
	uint32_t encoding;
	uint32_t length;
	int8_t contents[];
} intset;

好了，到这里，我们就已经了解了 Redis 针对内存开销所做的数据结构优化，分别是 SDS 嵌入式字符串、压缩列表和整数集合。

内存数据访问

我们知道，在 Redis 实例运行时，有些数据是会被经常访问的，比如常见的整数，Redis 协议中常见的回复信息，包括操作成功（“OK”字符串）、操作失败（ERR），以及常见的报错信息。

所以，为了避免在内存中反复创建这些经常被访问的数据，Redis 就采用了共享对象的设 计思想。这个设计思想很简单，就是把这些常用数据创建为共享对象，当上层应用需要访 问它们时，直接读取就行。

现在我们就来做个假设。有 1000 个客户端，都要保存“3”这个整数。如果 Redis 为每个 客户端，都创建了一个值为 3 的 redisObject，那么内存中就会有大量的冗余。而使用了 共享对象方法后，Redis 在内存中只用保存一个 3 的 redisObject 就行，这样就有效节省 了内存空间。
