1、chrome 进程

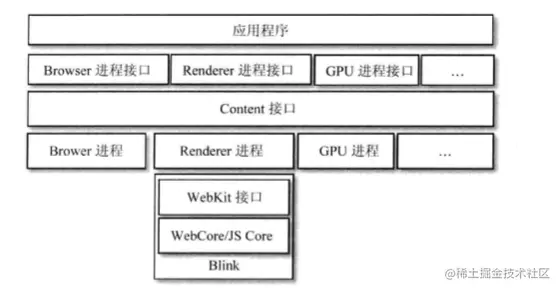

image.png 最新的 Chrome 浏览器包括：1 个浏览器（Browser）主进程、1 个 GPU 进程、1 个网络（NetWork）进程、多个渲染进程和多个插件进程

  • 浏览器进程。主要负责界面显示、用户交互、子进程管理，同时提供存储等功能
  • 渲染进程。核心任务是将 HTML、CSS 和 JavaScript 转换为用户可以与之交互的网页，排版引擎 Blink 和 JavaScript 引擎 V8 都是运行在该进程中，默认情况下，Chrome 会为每个 Tab 标签创建一个渲染进程。出于安全考虑，渲染进程都是运行在沙箱模式下
  • GPU 进程。其实，Chrome 刚开始发布的时候是没有 GPU 进程的。而 GPU 的使用初衷是为了实现 3D CSS 的效果，只是随后网页、Chrome 的 UI 界面都选择采用 GPU 来绘制，这使得 GPU 成为浏览器普遍的需求。最后，Chrome 在其多进程架构上也引入了 GPU 进程。
  • 网络进程。主要负责页面的网络资源加载，之前是作为一个模块运行在浏览器进程里面的，直至最近才独立出来，成为一个单独的进程
  • 插件进程。主要是负责插件的运行，因插件易崩溃，所以需要通过插件进程来隔离，以保证插件进程崩溃不会对浏览器和页面造成影响

2、Renderer进程

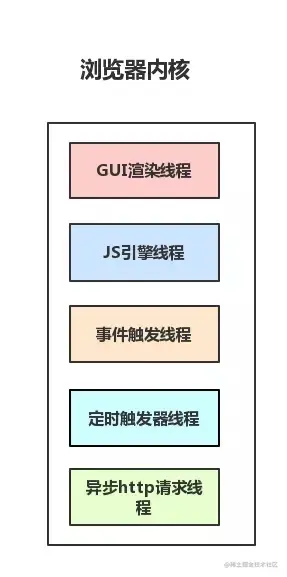

浏览器有5大进程，渲染进程是多线程模式，如下：

页面的渲染，js的执行，事件的循环都在这一进程内进行，该进程下面拥有着多个线程，靠着这些线程共同完成渲染任务

① 图形用户界面GUI渲染线程
负责渲染浏览器界面，包括解析HTML、CSS、构建DOM树、Render树、布局与绘制等
当界面需要重绘（Repaint）或由于某种操作引发回流(reflow)时，该线程就会执行

② JS引擎线程
JS内核，也称JS引擎，负责处理执行javascript脚本
等待任务队列的任务的到来，然后加以处理，浏览器无论什么时候都只有一个JS引擎在运行JS程序

③ 事件触发线程
听起来像JS的执行，但是其实归属于浏览器，而不是JS引擎，用来控制时间循环（可以理解，JS引擎自己都忙不过来，需要浏览器另开线程协助）

当JS引擎执行代码块如setTimeout时（也可来自浏览器内核的其他线程,如鼠标点击、AJAX异步请求等），会将对应任务添加到事件线程中
当对应的事件符合触发条件被触发时，该线程会把事件添加到待处理队列的队尾，等待JS引擎的处理

注意：由于JS的单线程关系，所以这些待处理队列中的事件都得排队等待JS引擎处理（当JS引擎空闲时才会去执行）

④ 定时触发器线程
setInterval与setTimeout所在线程
定时计时器并不是由JS引擎计时的，因为如果JS引擎是单线程的，如果JS引擎处于堵塞状态，那会影响到计时的准确
当计时完成被触发，事件会被添加到事件队列，等待JS引擎空闲了执行

注意：W3C的HTML标准中规定，setTimeout中低与4ms的时间间隔算为4ms

⑤ 异步HTTP请求线程
在XMLHttpRequest在连接后新启动的一个线程
线程如果检测到请求的状态变更，如果设置有回调函数，该线程会把回调函数添加到事件队列，同理，等待JS引擎空闲了执行

3、浏览器每一帧

- [GUI]渲染线程与JS引擎线程互斥

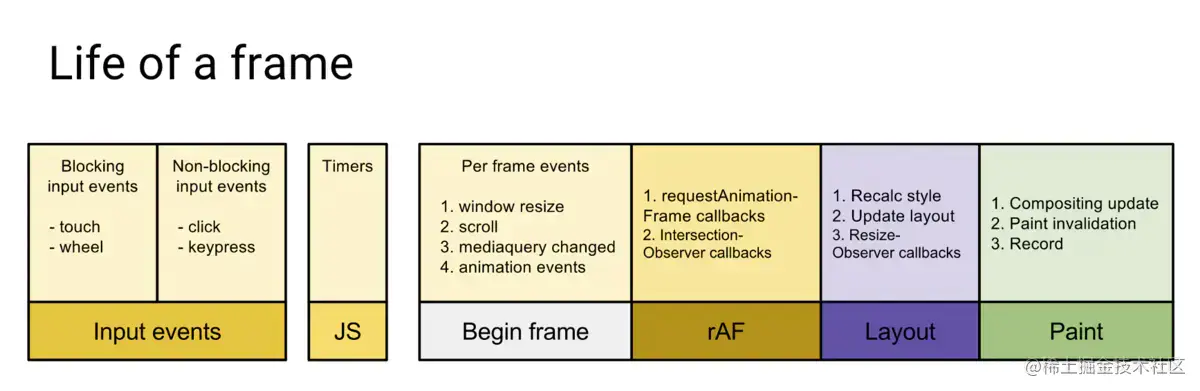

  • 浏览器一般1s刷新60次，即每帧大概16ms，每一帧事件如下 image.png 【1】接受输入事件
    【2】执行事件回调
    【3】开始一帧
    【4】执行 RAF (RequestAnimationFrame)
    【5】页面布局，样式计算
    【6】绘制渲染
    【7】执行 RIC (RequestIdelCallback)

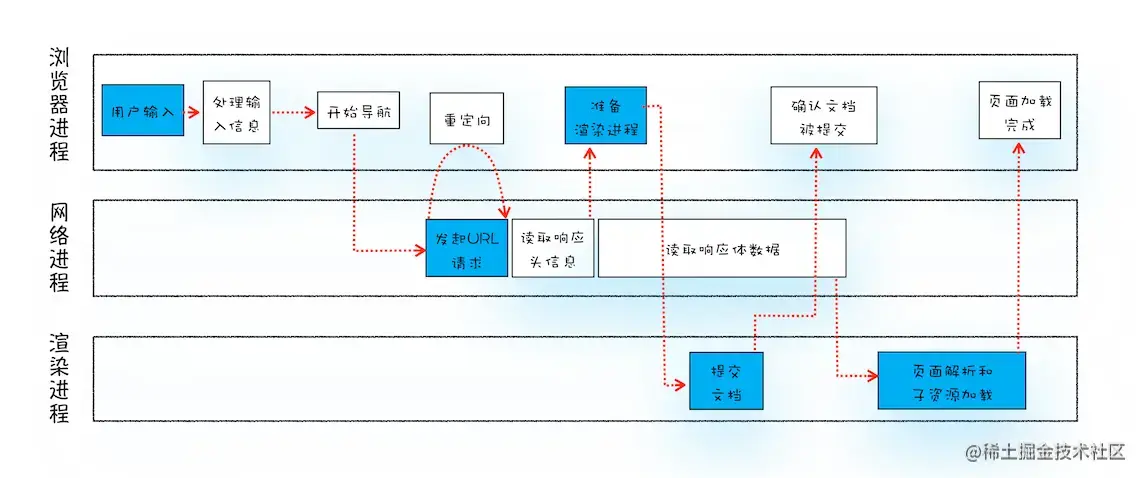

4、导航流程：从输入URL到页面展示，这中间发生了什么？

  1. 首先，浏览器进程接收到用户输入的 URL 请求，浏览器进程便将该 URL 转发给网络进程
  2. 然后，在网络进程中发起真正的 URL 请求
  3. 接着网络进程接收到了响应头数据，便解析响应头数据，并将数据转发给浏览器进程
  4. 浏览器进程接收到网络进程的响应头数据之后，发送“提交导航 (CommitNavigation)”消息到渲染进程
  5. 渲染进程接收到“提交导航”的消息之后，便开始准备接收 HTML 数据，接收数据的方式是直接和网络进程建立数据管道
  6. 最后渲染进程会向浏览器进程“确认提交”，这是告诉浏览器进程：“已经准备好接受和解析页面数据了”
  7. 浏览器进程接收到渲染进程“提交文档”的消息之后，便开始移除之前旧的文档，然后更新浏览器进程中的页面状态

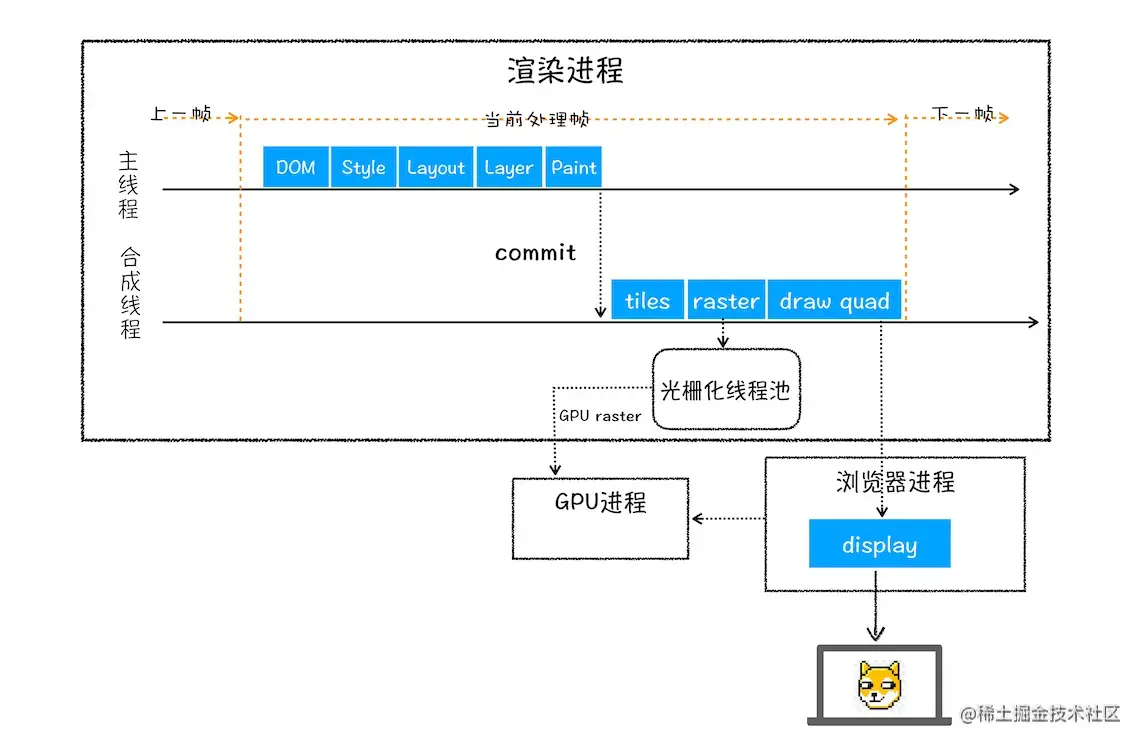

5、chrome渲染过程


  • 渲染进程将 HTML 内容转换为能够读懂的 DOM 树结构。

  • 渲染引擎将 CSS 样式表转化为浏览器可以理解的 styleSheets，计算出 DOM 节点的样式。

  • 创建布局树，并计算元素的布局信息。

  • 对布局树进行分层，并生成分层树。

  • 为每个图层生成绘制列表，并将其提交到合成线程。

  • 合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图。

  • 合成线程发送绘制图块命令 DrawQuad 给浏览器进程。

  • 浏览器进程根据 DrawQuad 消息生成页面，并显示到显示器上。

6、 重排 重绘 合成

  • 更新了元素的几何属性（重排）

    如果你通过 JavaScript 或者 CSS 修改元素的几何位置属性，例如改变元素的宽度、高度等，那么浏览器会触发重新布局，解析之后的一系列子阶段，这个过程就叫重排。无疑，重排需要更新完整的渲染流水线，所以开销也是最大的

  • 更新元素的绘制属性（重绘）

    如果修改了元素的背景颜色，那么布局阶段将不会被执行，因为并没有引起几何位置的变换，所以就直接进入了绘制阶段，然后执行之后的一系列子阶段，这个过程就叫重绘。相较于重排操作，重绘省去了布局和分层阶段，所以执行效率会比重排操作要高一些。

  • 直接合成阶段

    我们使用了 CSS 的 transform 来实现动画效果，这可以避开重排和重绘阶段，直接在非主线程上执行合成动画操作。这样的效率是最高的，因为是在非主线程上合成，并没有占用主线程的资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。
