计算机的基本组成、性能和功耗本系列文章是对极客时间徐文浩老师的"深入浅出计算机组成原理"课程的笔记，主要是对课程内容的总

本系列文章是对极客时间徐文浩老师的"深入浅出计算机组成原理"课程的笔记，主要是对课程内容的总结和扩展，如有侵权行为，请联系本人删除。

参考：

深入浅出计算机组成原理，计算机组成与设计-硬件/软件接口，深入理解计算机系统

计算机的基本组成

这部分内容主要包括四个方面，硬件设备组成、冯·诺依曼体系结构、计算机的性能和功耗。

硬件设备

一台我们日常生活中使用的计算机，主要由CPU、主板、内存、硬盘、鼠标、键盘和显示器组成。其中最为核心的三个组件分别是CPU、主板和内存。

CPU，全称为中央处理器(Central Processing Unit)。主要负责控制计算机中各种指令的执行，以及各种 "计算" 任务。

内存。我们使用的各种应用以及数据，都需要加载到内存中才能运行。

主板，主要包括芯片组和总线。众所周知，CPU和内存不能直接通信，都是需要插在主板上才能正常工作。其中芯片组负责控制数据的流转，总线决定了数据能传输的多快。

还有一个特殊的设备，就是显卡。其主要是用于图形渲染和深度学习等领域，我们后续在进行介绍。

冯·诺依曼体系结构

目前我们日常使用的设备包括，个人计算机、手机、switch和xbox等。虽然，硬件组成方式都不太一样，但是，我们的开发过程都遵循着，编程语言撰写、编译之后，把代码和数据加载到内存中执行的方式。这是为什么呢？其实是因为，我们都依照同一个"计算机"的抽象，即冯·诺依曼体系结构。

冯·诺依曼体系结构规定了一台计算由如下几个部分组成：

运算器：包含算术逻辑单元(Arithmetic Logic Unit, ALU)和处理器寄存器(Processor Register)。主要负责算术和逻辑运算。

控制单元：包含指令寄存器(Instruction Register)和程序计数器(Program Counter)。控制程序的流程。

存储设备：内存、硬盘等等。

输入和输出设备：鼠标、键盘和显示器等等。

所有的计算机程序都可以抽象为，从输入设备中读取信息，通过运算器和控制器来执行存储在存储设备中的程序，最终把结果输出到输出设备中。

计算机的性能

计算机的性能主要通过两个指标来进行衡量。

第一个是响应时间(Response time)或者叫执行时间(Execution time)。是计算机完成某任务所需的总时间。

第二个是吞吐率(Throughput)或者带宽(BandWidth)。可以理解为，单位时间内完成的任务数量。

我们一般把性能定义为响应时间的倒数，即：

性能 = 1 / 响应时间

响应时间越短，性能的数值就越大。

计算机的计时单位：CPU 时钟

当我们使用"掐秒表"的方式来进行性能的衡量时，会出现两个问题。

时间"不准"

当我们对一段程序运行的时间进行统计，每次都可能会得到不同的结果。这是因为，计算机可能同时运行着好多个程序，CPU实际上不停地在各个程序之间进行切换。在这些走掉的时间里面，很可能CPU切换去运行别的程序了。而且，有些程序在运行的时候，可能要从网络、硬盘去读取数据。所以说，要想准确统计某个程序运行时间，进而去比较两个程序的实际性能，我们得把这些时间刨除掉。

降频

即使在同一台计算机上，CPU 可能满载运行也可能降频运行。

于是，我们把"时间"变成以下的公式：

程序的 CPU 执行时间 = CPU 时钟周期数 \times 时钟周期时间

由于时钟频率和时钟周期时间互为倒数，故

程序的 CPU 执行时间 = CPU 时钟周期数 / 时钟频率

这个时钟频率就是我们买电脑时经常看到的参数，CPU主频，例如我自己的笔记本是 i7-10750H 2.60GHz。主频越高，意味着程序的 CPU 执行时间越短。但是，这也意味着散热的压力也就越大，超过极限，CPU 就会崩溃。

对于 CPU 时钟周期数，可以进一步分解成如下公式：

CPU 时钟周期数 = 程序的指令数 \times 每条指令的平均时钟周期数

术语 CPI(Clock cycle Per Instruction，每条指令的平均时钟周期数)，表示每条指令所需的时钟周期数的平均值。不同的指令需要的时间可能不同，CPI 是一个程序全部指令所用时钟周期数的平均值。

所以，经典的 CPU 性能公式：

程序的 CPU 执行时间 = 指令数 \times CPI \times 时钟周期时间 \\ 程序的 CPU 执行时间 = 指令数 \times CPI / 时钟频率

因此，想要解决性能问题，其实就是优化这三者。

时钟频率。这是由硬件决定的，我们无能为力。
CPI。现代 CPU 通过流水线技术(Pipeline)，让一条指令需要的 CPU Cycle 尽可能减少，这在后续的文章中进行讲解。
指令数，代表执行我们的程序到底需要多少条指令、用哪些指令。这个任务就交给了编译器和我们程序员编写的程序了。

计算机的功耗

通过性能公式 $程序的 CPU 执行时间 = 指令数 \times CPI / 时钟频率$ 可以看出，只要我们多放一些晶体管，不断提升 CPU 的时钟频率，就能让 CPU 变得更快，程序的执行时间就会缩短。但是，另一方面，增加了时钟频率，也增加了功耗，带来了耗电和散热问题。

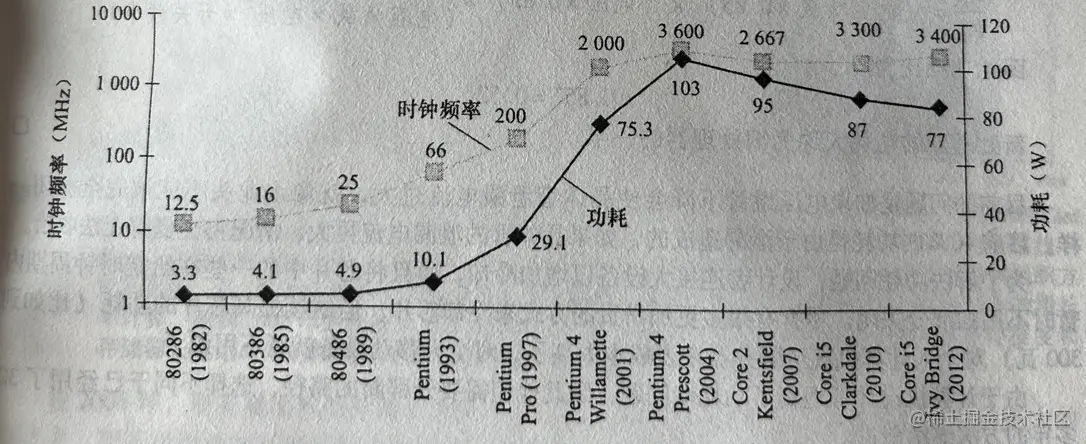

图展示了30年间 Intel 八代微处理器的时钟频率和功耗的增长趋势。可以看出在2004年以后，就开始缓和下来了。其原因在于功耗已经到达了极限，无法再将处理器冷却下来了。

虽然功耗提供了能够冷却的极限，然而在后PC时代，能量是真正关键的资源。对于个人移动设备来说，电池寿命比性能更为关键。

一个 CPU 的功耗，可以用这样一个公式来表示：

功耗 ~= \frac{1}{2} \times 负载电容 \times 电压平方 \times 开关频率 \times 晶体管数量

目前，个人计算机在提升主频的过程，往往会通过降低电压的方式来减少功耗，但是降低电压也会带来新的问题，这里就不展开叙述，功耗这部分简单了解即可。

并行优化和阿姆达尔定律

如今，通过提升主频已经很难提升性能了，厂商们开始把目光投向多核 CPU，通过提升"吞吐率"而不是"响应时间"，来达到目的。即，通过并行来提升程序的性能。简单地说，就是把任务拆解开，放到不同的 CPU 核心去处理，后续如果有机会写写并发编程的内容再来详细介绍一下。

阿姆达尔定律

S = \frac{T_{old}}{T_{new}} = \frac{1}{(1 - \alpha) + \alpha/k}

当我们对系统的某一部分进行加速时，被加速部分的重要性和加速程度是影响整个系统性能的关键因素。

在加速前，假设一个应用程序的执行所需要的全部时间表示为 $T_{old}$ 。为了方便描述，我们可以笼统的将这个程序分为两部分。一部分是不可加速的，另一部分是可加速的。其中可以加速的部分执行花费的时间为 $α ∗ T_{old}$ ，不可加速部分的执行时间为 $T_{old} - \alpha * T_{old}$ 。程序经过优化后，可加速部分性能提升比例为k。那么经过加速后，这个可加速部分所花费的时间就是 $(a∗T_{old})/k$ 。即：

T_{new} = (1-\alpha)T_{old} + ({\alpha}T_{old})/k = T_{old}[(1 - \alpha) + \alpha/k] \\ S = T_{old}/T_{new} = \frac{1}{(1-\alpha) + {\alpha}/k}

当 $\alpha = 0.6$ ， $k = 3$ 时， $S = \frac{1}{(1-0.6) + \frac{0.6}{3}} = 1.67$ 。当k趋于无穷大时， $S = \frac{1}{1-\alpha}=2.5$ 。

因此，我们需要把系统的性能提高2倍或者更多，只有通过优化大部分的组件才能获得。

延展

除了提高主频和并行计算，在整个计算机组成层面，还有这样几个原则性的性能提方法。

加大概率事件。典型就是，将向量和矩阵计算，交给GPU。
通过流水线提高性能。就是把 CPU 指令进行拆分，细化运行，这个后续在说明。
通过预测提高性能。通过预测下一步该干什么，提前进行运算。"分支和冒险"、"局部性原理"，这些也后续在说明。
