1. 粘贴攻略

1.1 计算机网络体系结构

1.1.1 简介

定义：计算机网络的各层+其协议的组合

作用：定义该计算机网络所能完成的功能

1.1.2 结构介绍

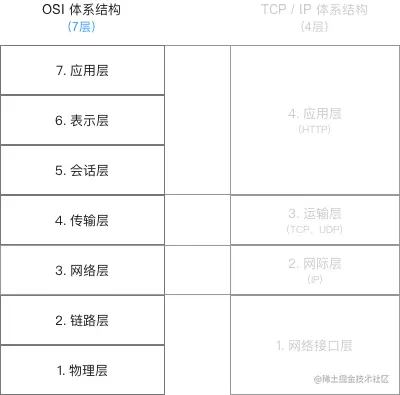

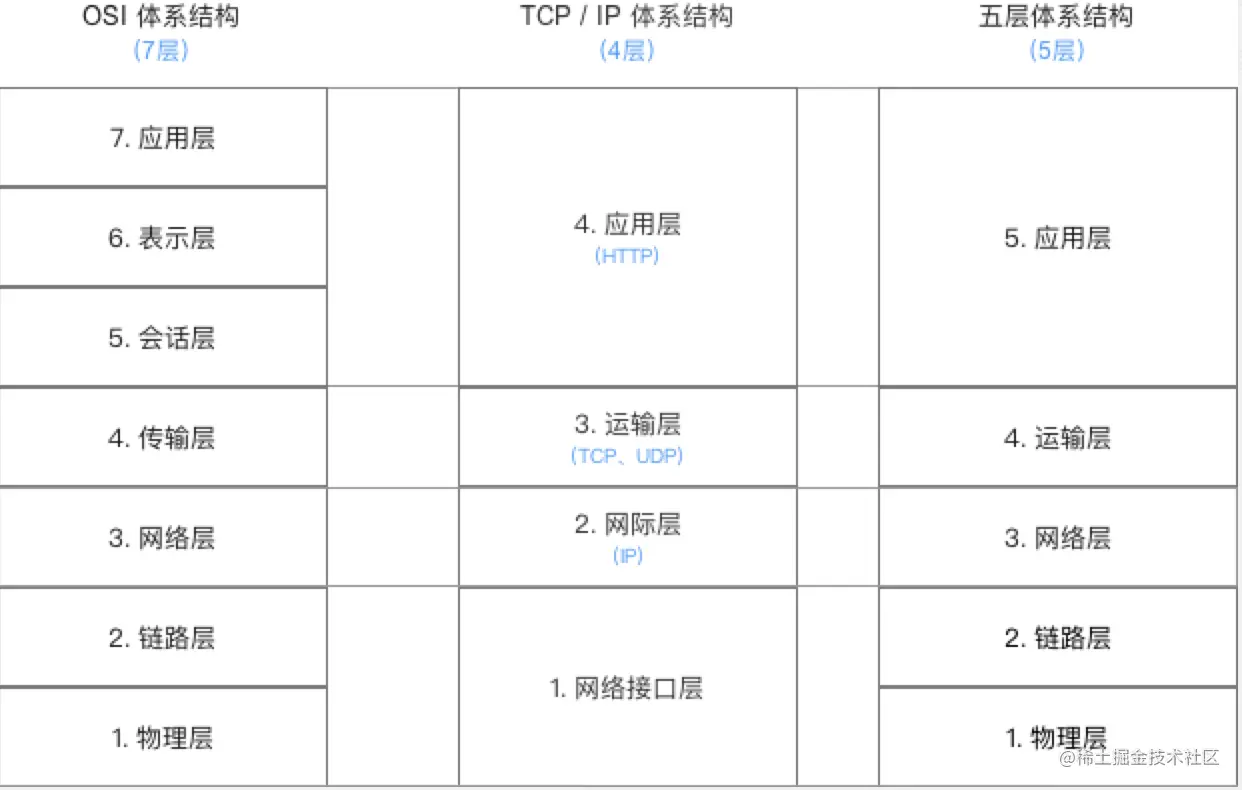

计算机网络体系结构分为3种：OSI体系结构、TCP / IP体系结构、五层体系结构

OSI体系结构：概念清楚、理念完整，但是复杂且不实用

TCP/IP体系结构：包含了一系列构成互联网基础的网络协议，是Internet的核心协议，被广泛应用于局域网和广域网。

五层体系结构：融合了OSI与TCP/IP的体系结构，目的是为了学习与讲解计算机原理。

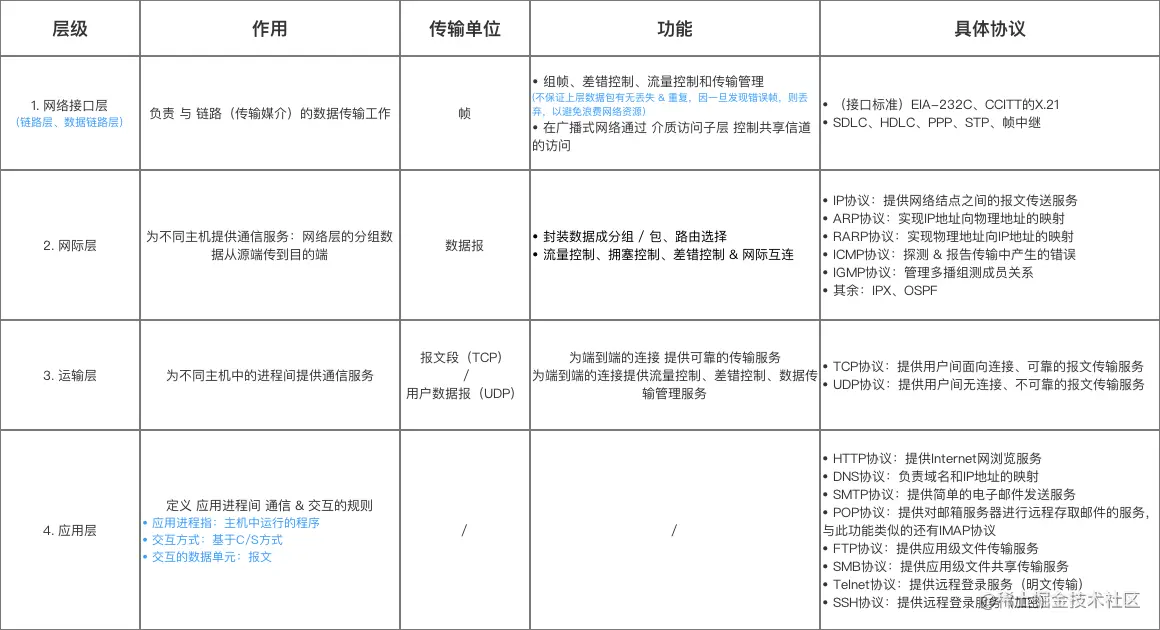

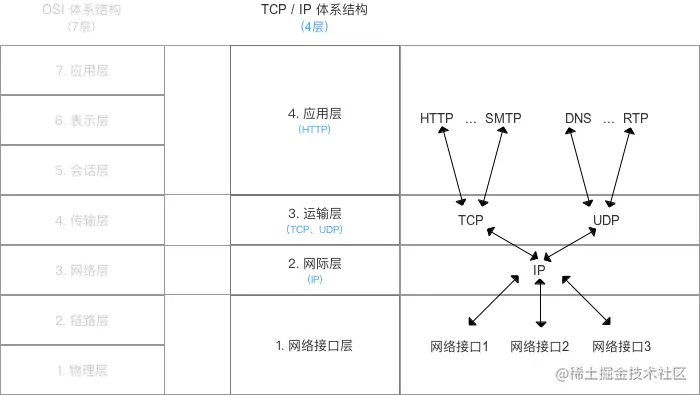

1.1.2.1 详解TCP/IP

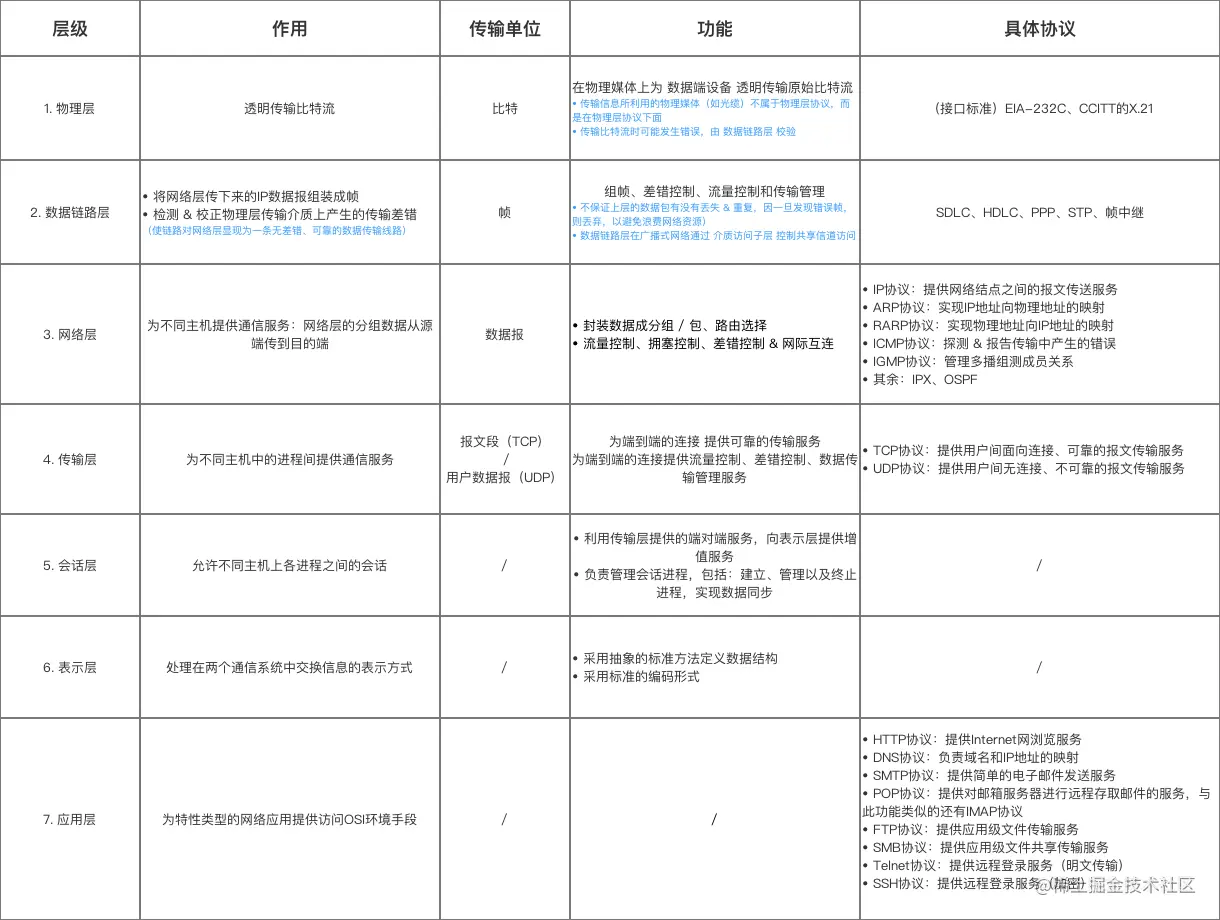

1.1.2.2 详解OSI



1.2 TCP协议

1.2.1 定义

Transmission Control Protocol，即 传输控制协议。

属于传输层通信协议，基于TCP的应用层传输协议有HTTP、SMTP、FTP、Telnet和POP3。

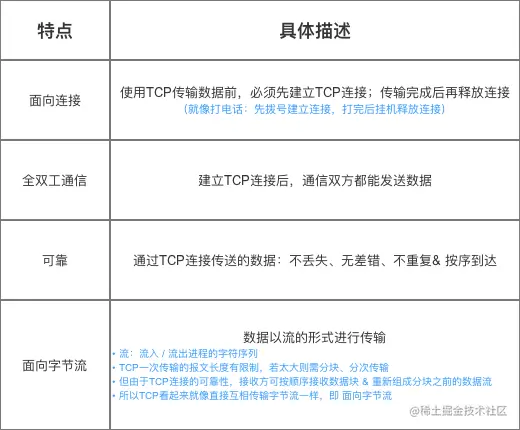

1.2.2 特点


1.2.3 优缺点

  • 优点：数据传输可靠
  • 缺点：效率慢（因需建立连接、发送确认包等）

1.2.4 应用场景（对应的应用层协议）

要求通信数据可靠时，即 数据要准确无误地传递给对方

如：传输文件：HTTP、HTTPS、FTP等协议；传输邮件：POP、SMTP等协议

  • 万维网：HTTP协议
  • 文件传输：FTP协议
  • 电子邮件：SMTP协议
  • 远程终端接入：TELNET协议

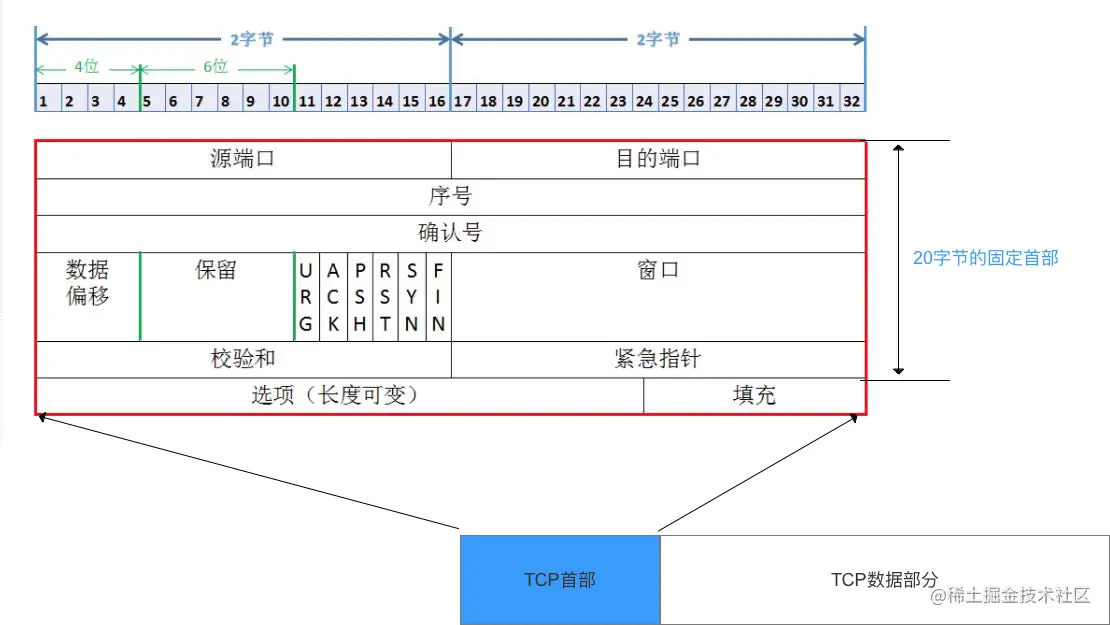

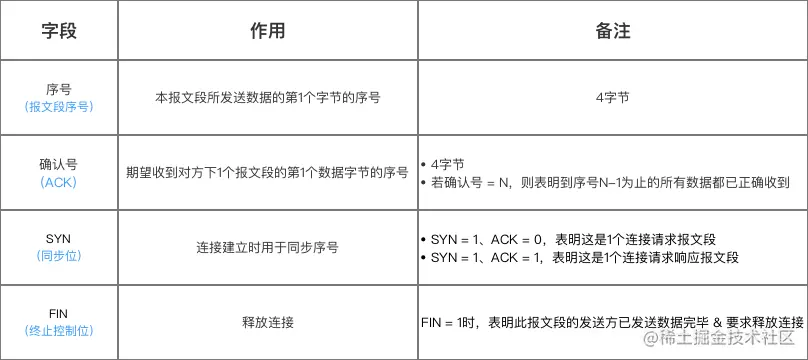

1.2.5 报文段格式

  • TCP虽面向字节流，但传送的数据单元 = 报文段
  • 报文段 = 首部 + 数据 2部分
  • TCP的全部功能体现在它首部中各字段的作用，故下面主要讲解TCP报文段的首部
  1. 首部前20个字符固定、后面有4n个字节是根据需要而增加的选项
  2. 故 TCP首部最小长度 = 20字节



1.2.6 建立连接过程

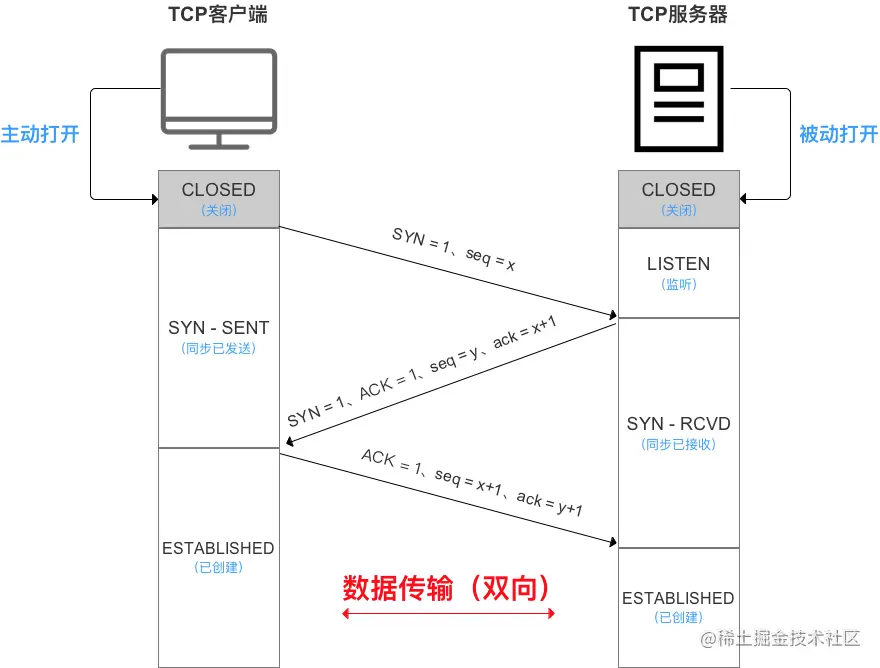

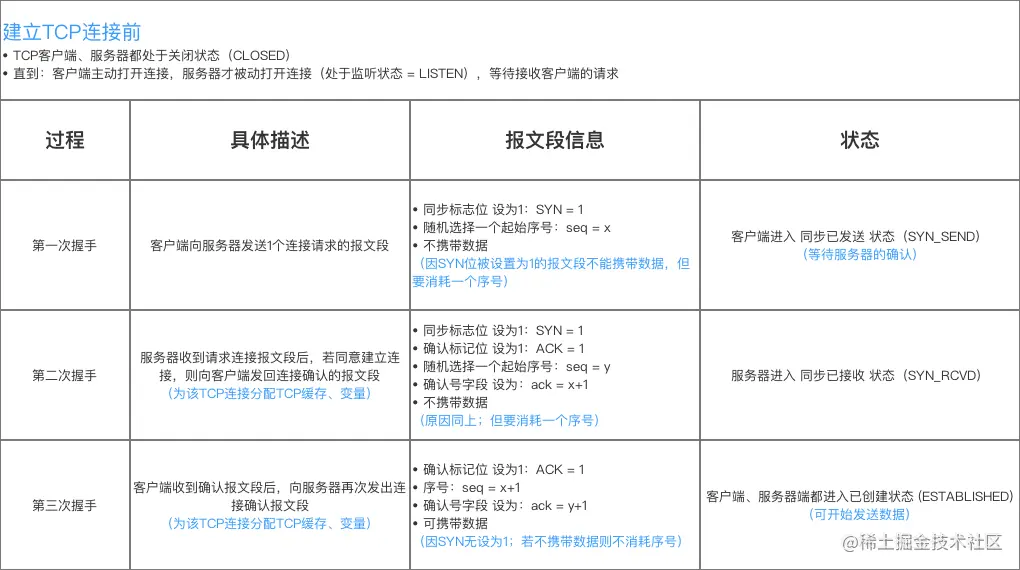

TCP建立连接需三次握手，具体介绍如下：



成功进行TCP的三次握手后，就建立起一条TCP连接，即可传送应用层数据

注：

  1. 因 TCP提供的是全双工通信，故通信双方的应用进程在任何时候都能发送数据
  2. 三次握手期间，任何1次未收到对面的回复，则都会重发

特别说明：为什么TCP建立连接需三次握手？

  • 结论

    防止服务器端因接收了早已失效的连接请求报文，从而一直等待客户端请求，最终导致形成死锁、浪费资源

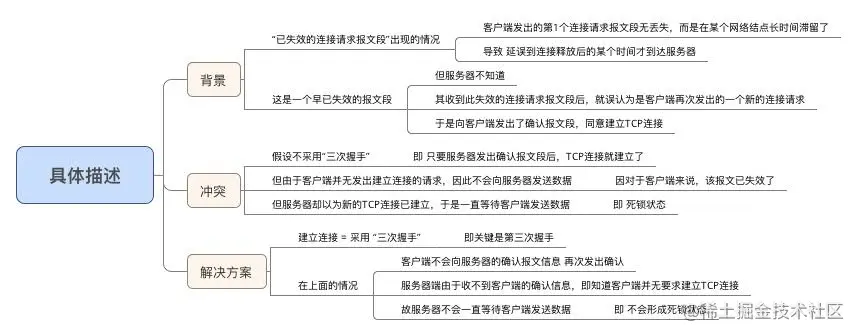

  • 具体描述


SYN洪泛攻击：

  • 从上可看出：服务端的TCP资源分配时刻 = 完成第二次握手时；而客户端的TCP资源分配时刻 = 完成第三次握手时
  • 这就使得服务器易于受到SYN洪泛攻击，即同时多个客户端发起连接请求，从而需进行多个请求的TCP连接资源分配

1.2.7 释放连接过程

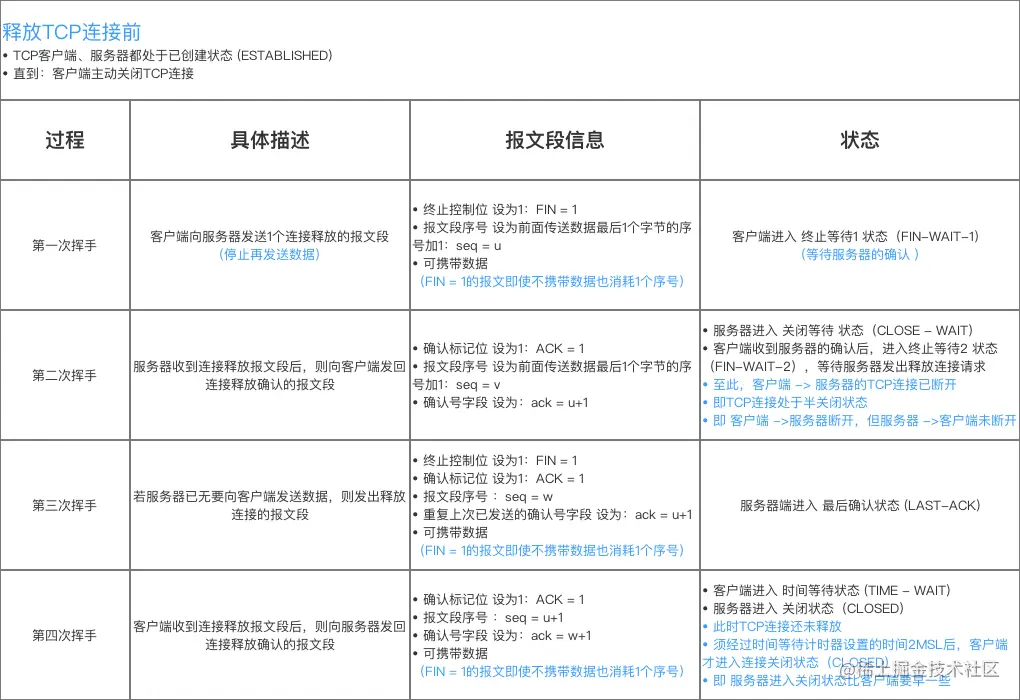

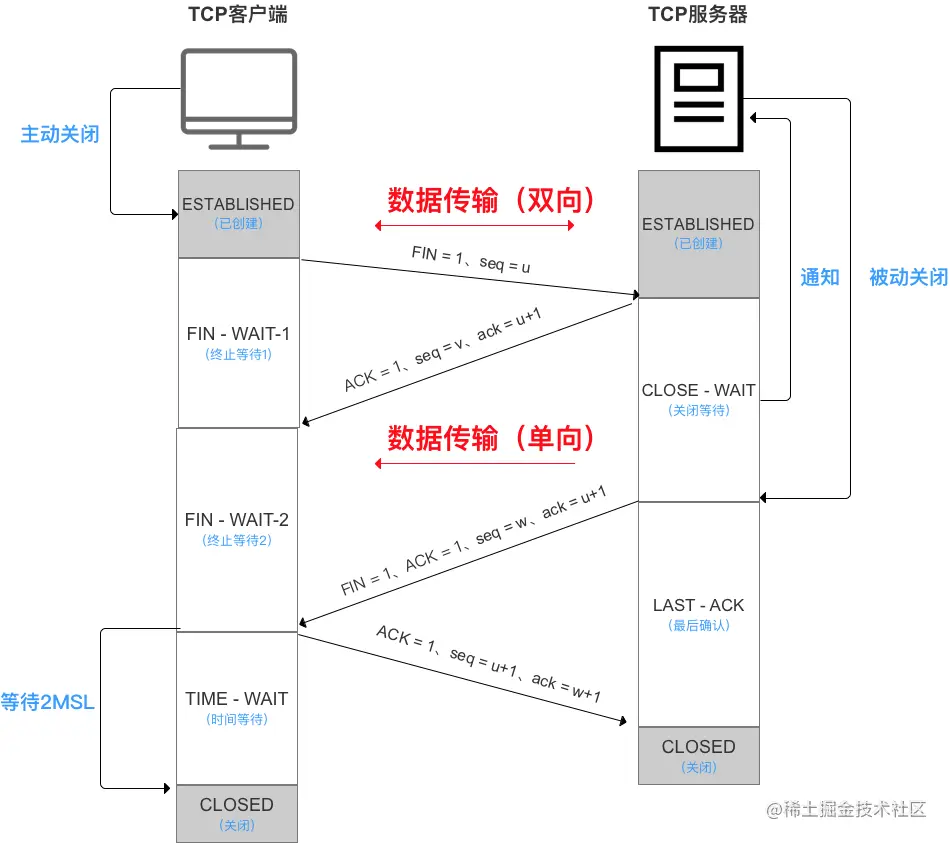

在通信结束后，双方都可以释放连接，共需四次挥手，具体如下：



特别说明：为什么TCP释放连接需四次挥手？

  • 结论

    为了保证通信双方都能通知对方 释放 & 断开连接

即释放连接后，都无法接收 / 发送消息给对方

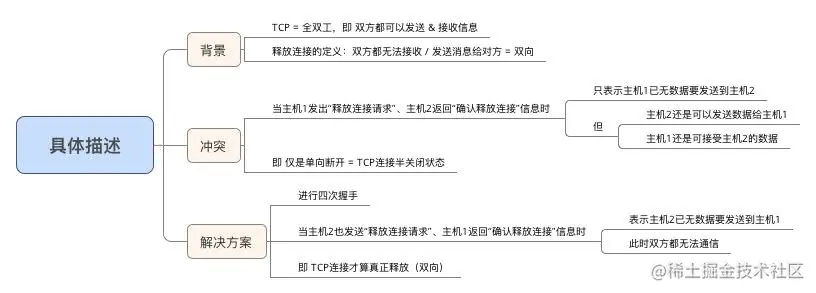

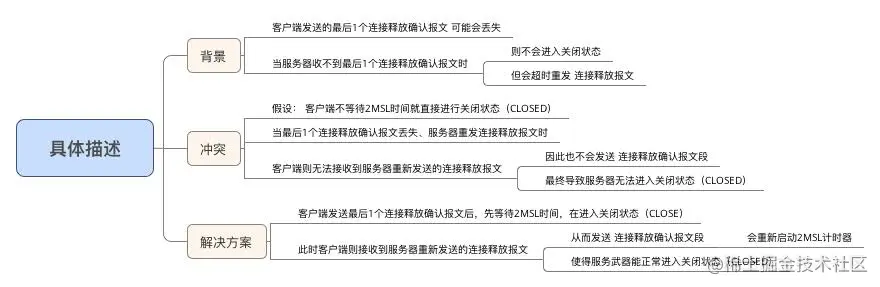

  • 具体描述


延伸疑问：为什么客户端关闭连接前要等待2MSL时间？

  1. 即 TIME - WAIT 状态的作用是什么；
  2. MSL = 最长报文段寿命（Maximum Segment Lifetime）
  • 原因1：为了保证客户端发送的最后1个连接释放确认报文 能到达服务器，从而使得服务器能正常释放连接


  • 原因2：防止上文提到的早已失效的连接请求报文出现在本连接中

    客户端发送了最后1个连接释放请求确认报文后，再经过2MSL时间，则可使本连接持续时间内所产生的所有报文段都从网络中消失。

即 在下1个新的连接中不会出现早已失效的连接请求报文

1.2.8 无差错传输

对比于UDP，TCP的传输是可靠的、无差错的，那么，为什么TCP的传输为什么是可靠的、无差错的呢？

1.2.8.1 含义

  • 无差错：即 传输信道不出差错
  • 发送 & 接收效率匹配：即 无论发送方以多快的速度发送数据，接收方总来得及处理收到的数据

1.2.8.2 基础：滑动窗口 协议

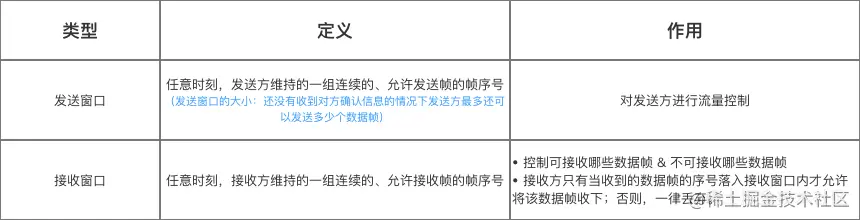

  • 先理解2个基础概念：发送窗口、接收窗口


  • 工作原理

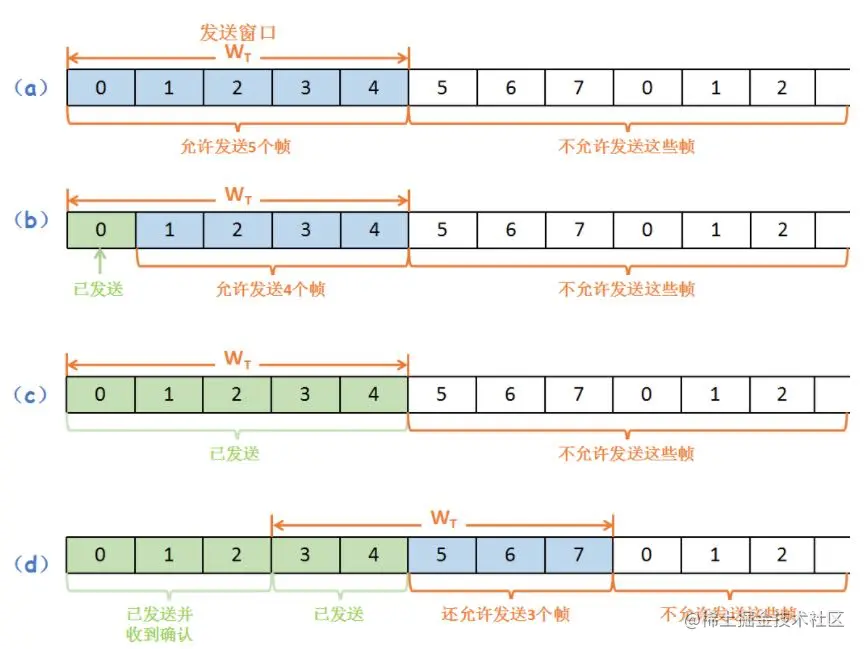

    对于发送端：

  1. 每收到一个确认帧，发送窗口就向前滑动一个帧的距离

  2. 当发送窗口内无可发送的帧时（即窗口内的帧全部是已发送但未收到确认的帧），发送方就会停止发送，直到收到接收方发送的确认帧使窗口移动，窗口内有可以发送的帧，之后才开始继续发送

    具体如下图：

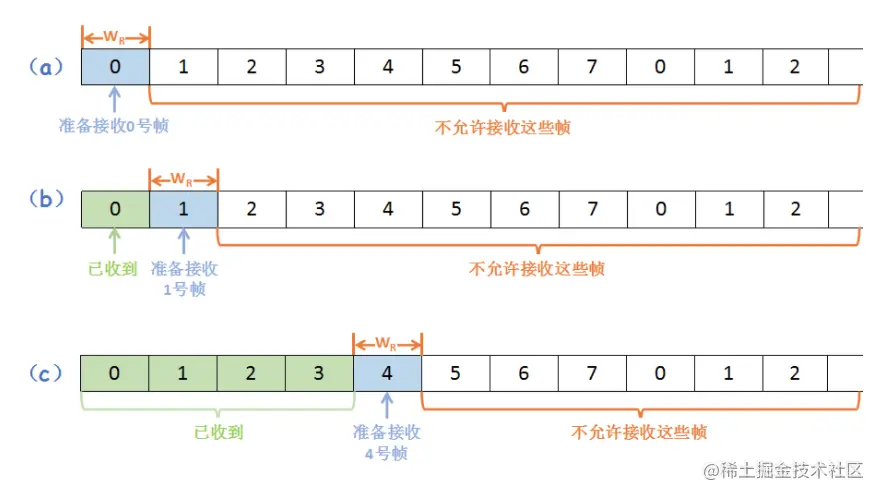

    对于接收端：

    当收到数据帧后，将窗口向前移动一个位置，并发回确认帧，若收到的数据帧落在接收窗口之外，则一律丢弃。 944365-9bed1dc6d7dd0eaa.png

滑动窗口协议的重要特性

  • 只有接收窗口向前滑动、接收方发送了确认帧时，发送窗口才有可能（只有发送方收到确认帧才是一定）向前滑动
  • 停止-等待协议、后退N帧协议 & 选择重传协议只是在发送窗口大小和接收窗口大小上有所差别：
  1. 停止等待协议：发送窗口大小=1，接收窗口大小=1；即 单帧滑动窗口 等于 停止-等待协议
  2. 后退N帧协议：发送窗口大小>1，接收窗口大小=1。
  3. 选择重传协议：发送窗口大小>1，接收窗口大小>1。
  • 当接收窗口的大小为1时，可保证帧有序接收。
  • 数据链路层的滑动窗口协议中，窗口的大小在传输过程中是固定的（注意要与TCP的滑动窗口协议区分开）

1.2.8.3 实现无差错传输的解决方案

核心思想：采用一些可靠传输协议，使得

  1. 出现差错时，让发送方重传差错数据：即 出错重传
  2. 当接收方来不及接收收到的数据时，可通知发送方降低发送数据的效率：即 速度匹配
  • 针对上述2个问题，分别采用的解决方案是：自动重传协议 和 流量控制 & 拥塞控制协议

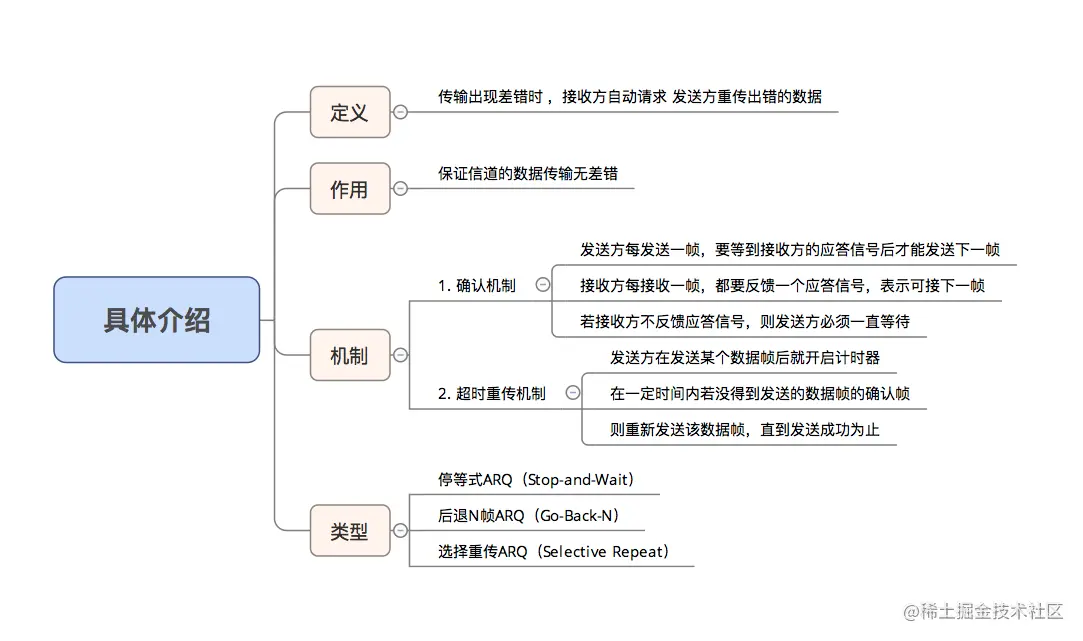

1.2.8.3.1 解决方案1：自动重传请求协议ARQ（针对 出错重传）

  • 定义

    即 Auto Repeat Request，具体介绍如下： 944365-b35ec57c26668491.png

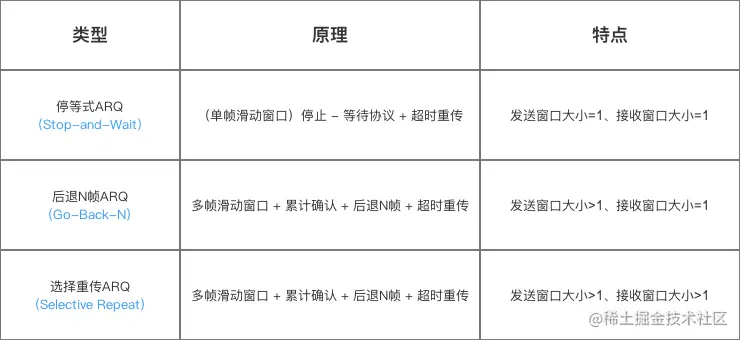

  • 类型


下面，将主要讲解 上述3类协议：

类型1：停等式ARQ（Stop-and-Wait）

  • 原理：（单帧滑动窗口）停止 - 等待协议 + 超时重传

即 ：发送窗口大小=1、接收窗口大小=1

  • 停止 - 等待协议的协议原理如下：
  1. 发送方每发送一帧，要等到接收方的应答信号后才能发送下一帧
  2. 接收方每接收一帧，都要反馈一个应答信号，表示可接下一帧
  3. 若接收方不反馈应答信号，则发送方必须一直等待

类型2：后退N帧协议（连续ARQ协议）

  • 原理

    多帧滑动窗口 + 累计确认 + 后退N帧 + 超时重传

即 ：发送窗口大小>1、接收窗口大小=1

  • 具体描述

    a. 发送方：采用多帧滑动窗口的原理，可连续发送多个数据帧 而不需等待对方确认

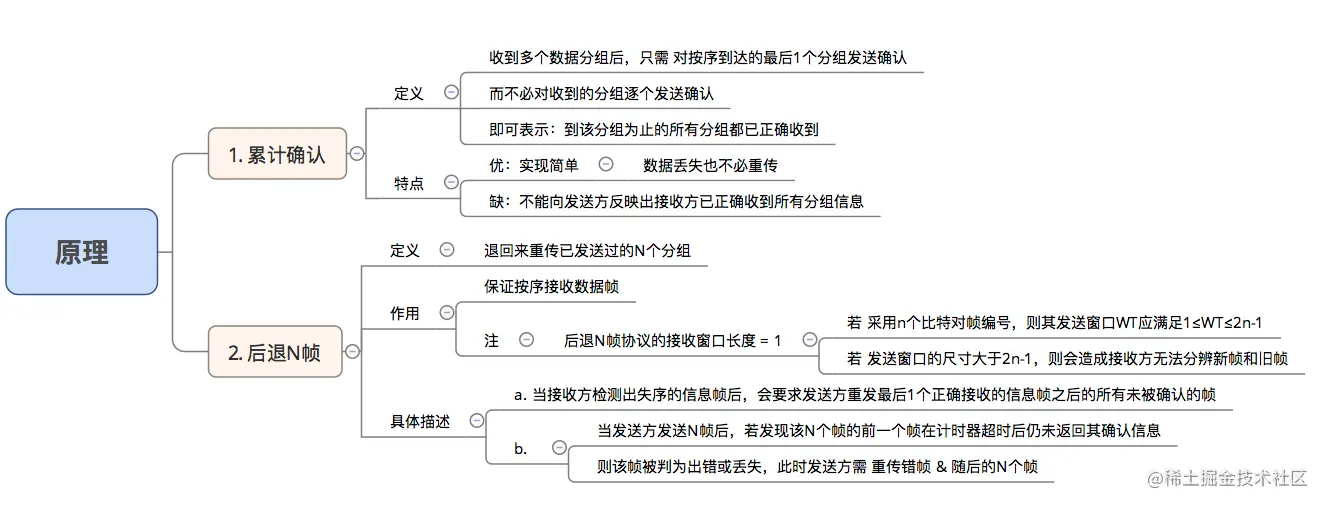

    b. 接收方：采用 累计确认 & 后退N帧的原理，只允许按顺序接收帧。具体原理如下：

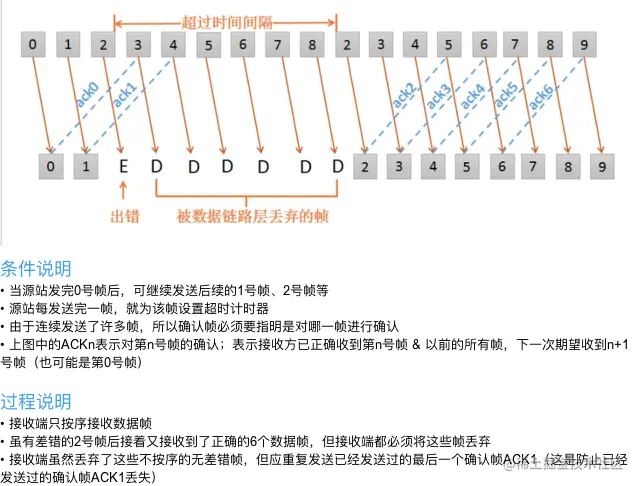

示例讲解

本示例 = 源站 向 目的站 发送数据帧。具体示例如下：


类型3：选择重传ARQ（Selective Repeat）

  • 原理

    多帧滑动窗口 + 累计确认 + 后退N帧 + 超时重传

即 ：发送窗口大小>1、接收窗口大小>1

类似于类型2（后退N帧协议），此处仅仅是接收窗口大小的区别，故此处不作过多描述

  • 特点

    a. 优：因连续发送数据帧而提高了信道的利用率

    b. 缺：重传时又必须把原来已经传送正确的数据帧进行重传（仅因为这些数据帧前面有一个数据帧出了错），将导致传送效率降低

由此可见，若信道传输质量很差，导致误码率较大时，后退N帧协议不一定优于停止-等待协议

1.2.8.3.2 解决方案2：流量控制 & 拥塞控制（针对 速度匹配）

措施1：流量控制

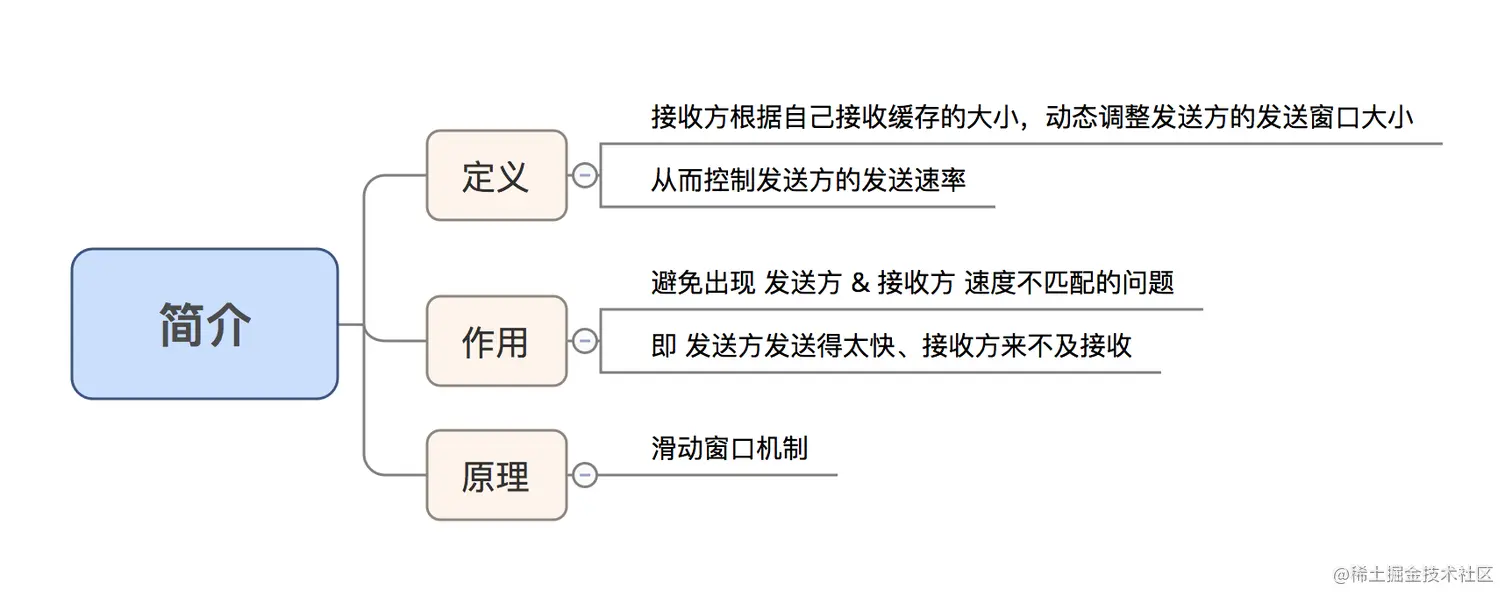

  • 简介

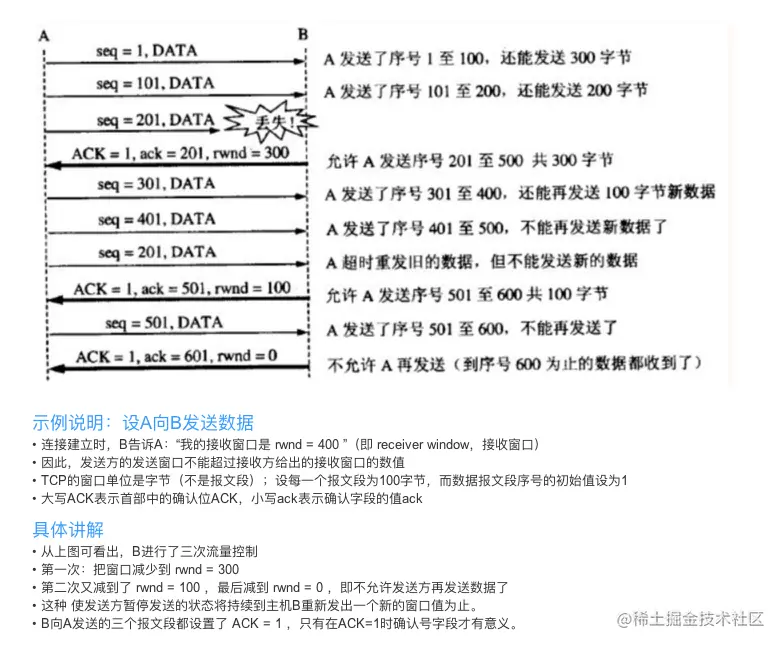

  • 示例

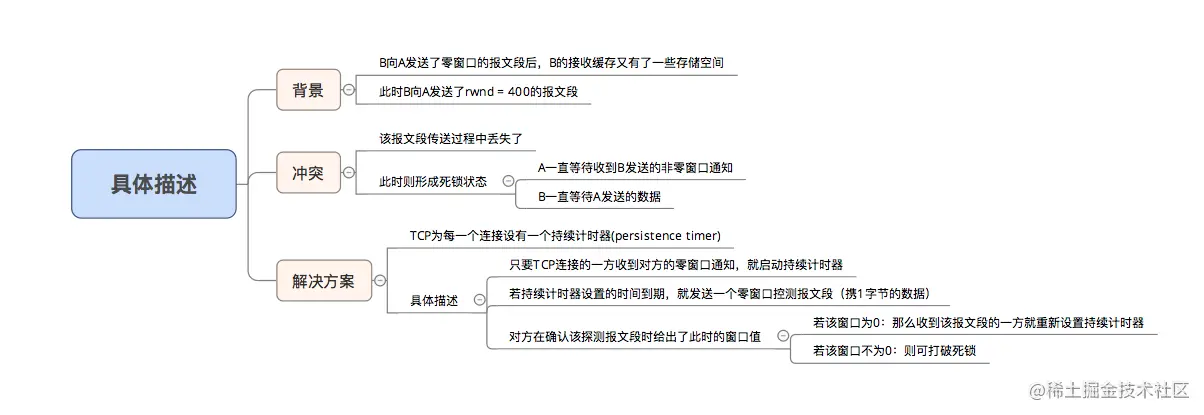

特别注意：死锁问题


措施2：拥塞控制

  • 定义

    防止过多的数据注入到网络中，使得网络中的路由器 & 链路不致于过载

拥塞：对网络中的资源需求 > 该资源所能提供的部分

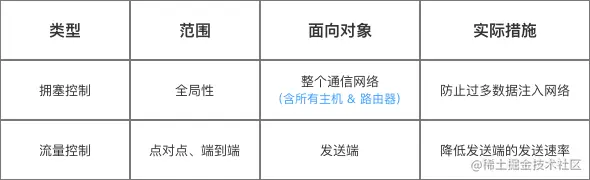

  • 与 “流量控制”的区别


  • 具体解决方案

    共分为2个解决方案：慢开始 & 拥塞避免、快重传 & 快恢复

其中，涉及4种算法，即 慢开始 & 拥塞避免、快重传 & 快恢复

1.2.8.3.2.1 解决方案1：慢开始 & 拥塞避免

储备知识：拥塞窗口、慢开始算法、拥塞避免算法

a. 拥塞窗口

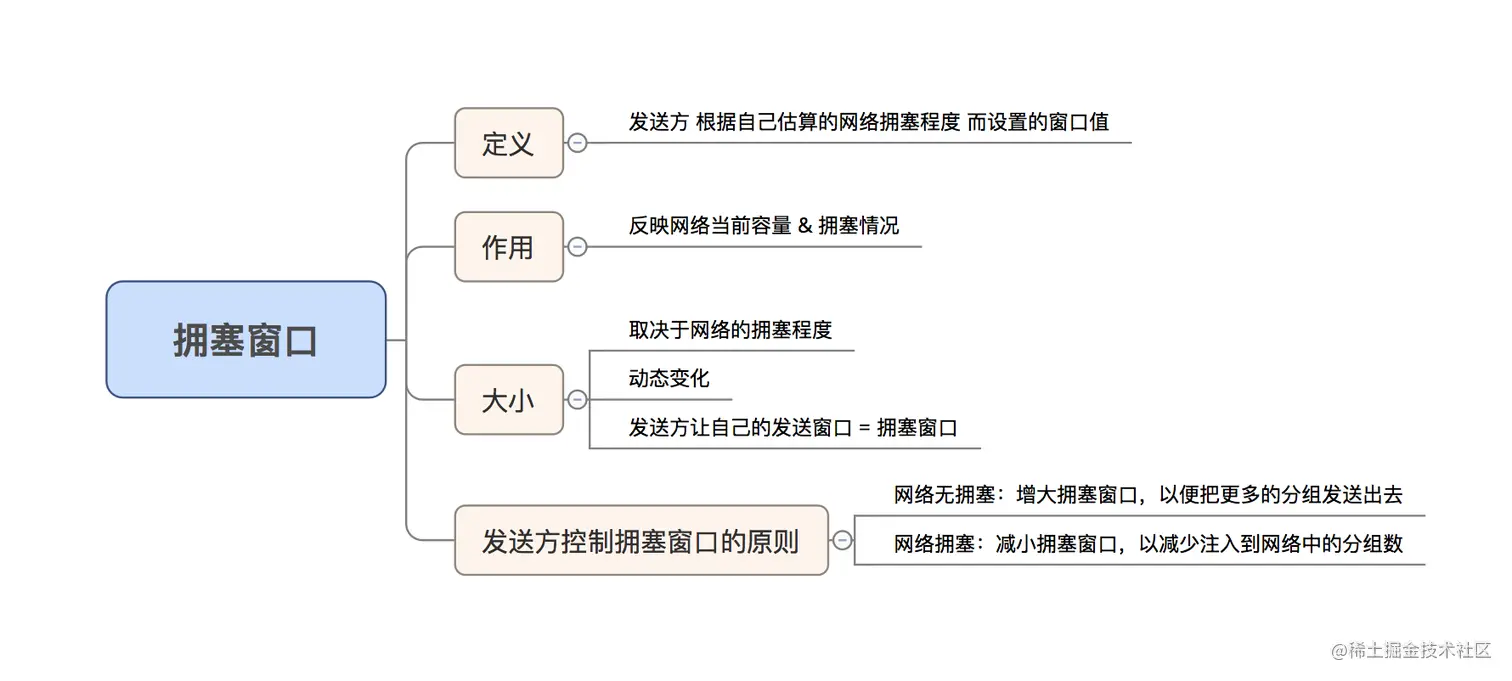

  • 发送方维持一个状态变量：拥塞窗口（cwnd，congestion window ），具体介绍如下：


b. 慢开始算法

  • 原理

    当主机开始发送数据时，由小到大逐渐增大 拥塞窗口数值（即 发送窗口数值），从而由小到大逐渐增大发送报文段

  • 目的

    开始传输时，试探网络的拥塞情况

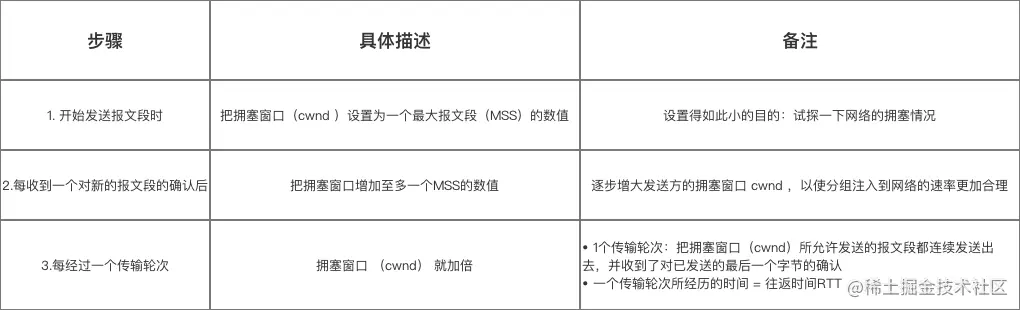

  • 具体措施

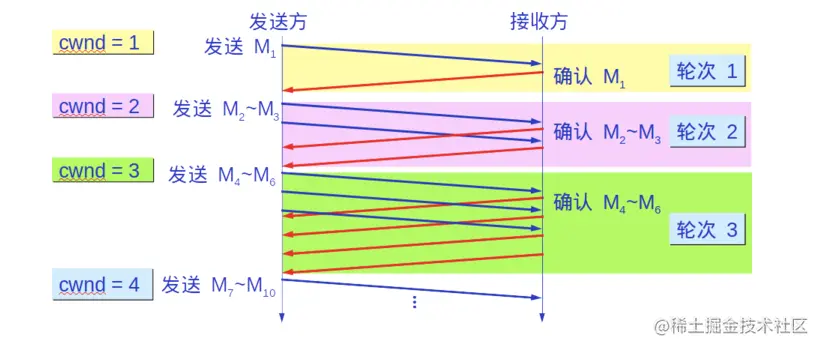

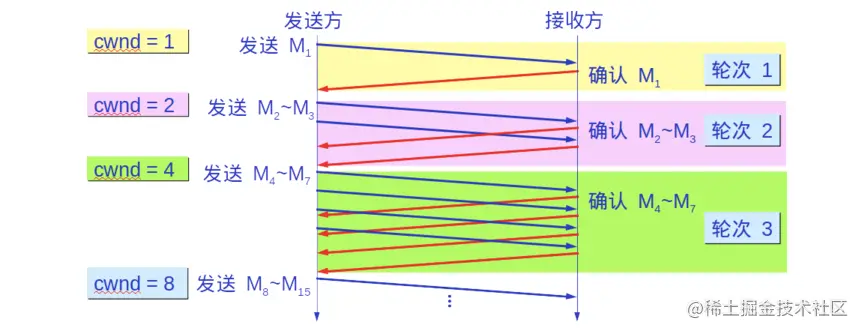

  • 示意图


  • 特别注意

慢开始的“慢”指：一开始发送报文段时拥塞窗口（cwnd）设置得较小（为1），使得发送方在开始时只发送一个报文段（目的是试探一下网络的拥塞情况）

并不是指拥塞窗口（cwnd）的增长速率慢

c. 拥塞避免 算法

  • 原理

    使得拥塞窗口（cwnd）按线性规律 缓慢增长：每经过一个往返时间RTT，发送方的拥塞窗口（cwnd）加1

  1. 拥塞避免算法并不可避免拥塞，只是将拥塞窗口按现行规律缓慢增长，使得网络比较不容易出现拥塞
  2. 相比慢开始算法的加倍，拥塞窗口增长速率缓慢得多
  • 示意图

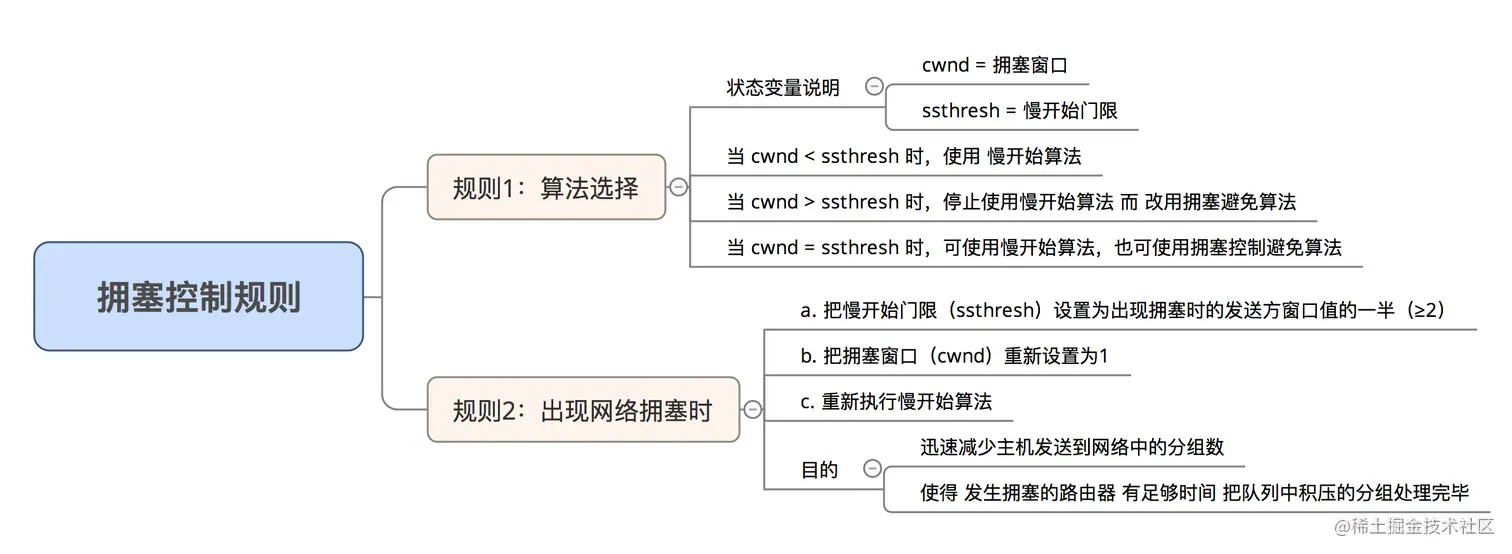

解决方案描述（慢开始 & 拥塞避免）

  • 为了防止拥塞窗口（cwnd）增长过大而引起网络拥塞，采用慢开始 & 拥塞避免 2种算法，具体规则如下

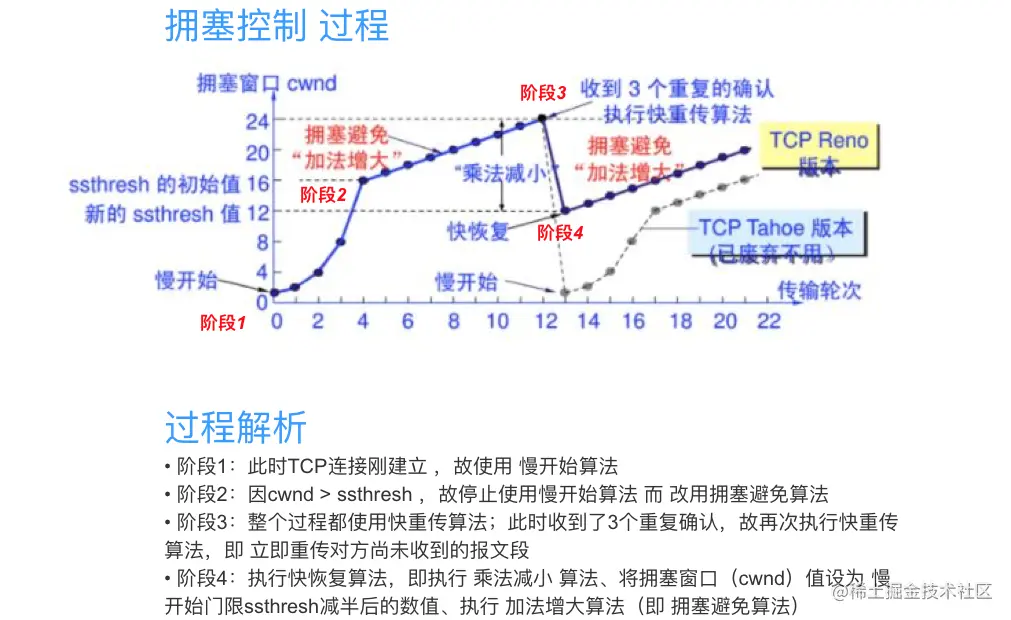

  • 实例说明


1.2.8.3.2.2 解决方案2：快重传 & 快恢复

快重传 & 快恢复的解决方案 是对 慢开始 & 拥塞避免算法 的改进。

储备知识：快重传算法、快恢复算法

a. 快重传算法

  • 原理

    1. 接收方 每收到一个失序的报文段后 就立即发出重复确认（为的是使发送方及早知道有报文段没有到达对方），而不要等到自己发送数据时才进行捎带确认
    2. 发送方只要一连收到3个重复确认就立即重传对方尚未收到的报文段，而不必 继续等待设置的重传计时器到期

  • 作用

    由于发送方尽早重传未被确认的报文段，因此采用快重传后可以使整个网络吞吐量提高约20%

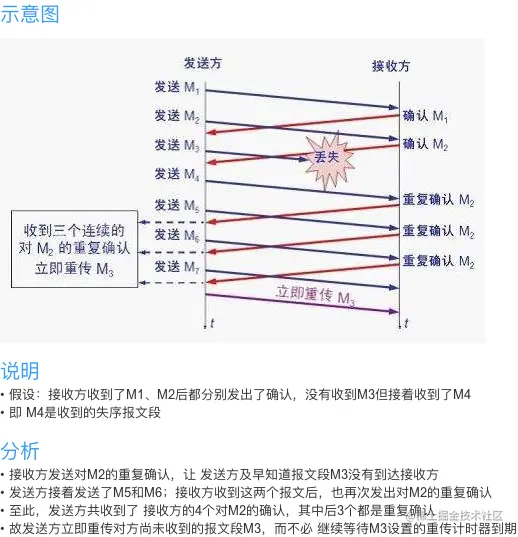

  • 示意图


b. 快恢复

当发送方连续收到3个重复确认后，就：

  1. 执行 乘法减小 算法：把 慢开始门限（ssthresh）设置为 出现拥塞时发送方窗口值的一半 = 拥塞窗口的1半
  2. 将拥塞窗口（cwnd）值设置为 慢开始门限ssthresh减半后的数值 = 拥塞窗口的1半
  3. 执行 加法增大 算法：执行拥塞避免算法，使拥塞窗口缓慢地线性增大。

注：

  1. 由于跳过了拥塞窗口（cwnd）从1起始的慢开始过程，所以称为：快恢复
  2. 此处网络不会发生网络拥塞，因若拥塞，则不会收到多个重复确认报文

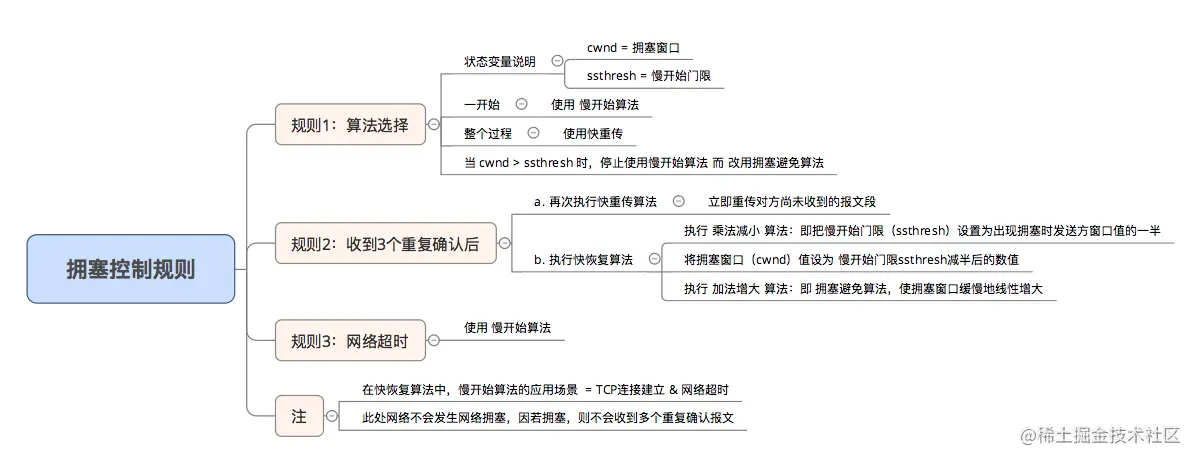

解决方案描述（快重传 & 快恢复）

  • 原理

    为了优化慢开始 & 拥塞避免的解决方案，在上述方案中加入快重传 & 快恢复 2种算法，具体规则如下


  • 示意图

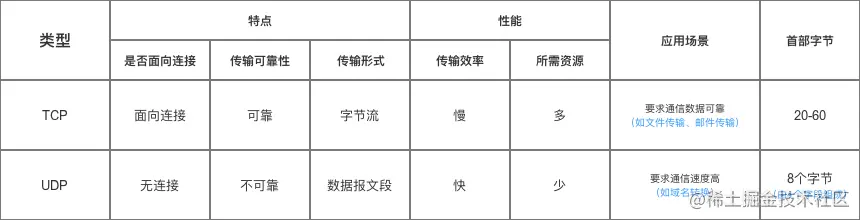

1.3 TCP、UDP协议的区别
