上一篇博客中，在编译AppPkg的时候，遇到了问题，编译的时候出错。错误的提示在上一篇博客中贴出来了，这里不再贴出。针对此问题，我查找了一些资料，做了若干实验，姑且以杂谈的形式记录下来。
1 EADK
为了方便使用标准的C库，EDKII中提供了开发包：EDK II Application Development Kit，简称为EADK。它最早脱胎于EFI_ToolKit，是Intel推广EFI的范例程序包。
随着UEFI的法发展，原来的架构无法统一，EFI_ToolKit的代码被分别整合到各个Package中了。其中的python和Application Development Kit就由EADK接替，并维护着。不过，从github上的日期来看，最后维护的时间也是2015了，是不是后面放弃了？
不管如何，它能很方便的用来构建Uefi程序，也能直接使用熟悉的C库函数，之前博客中的大量代码都使用了它。 它包含了三个Package：

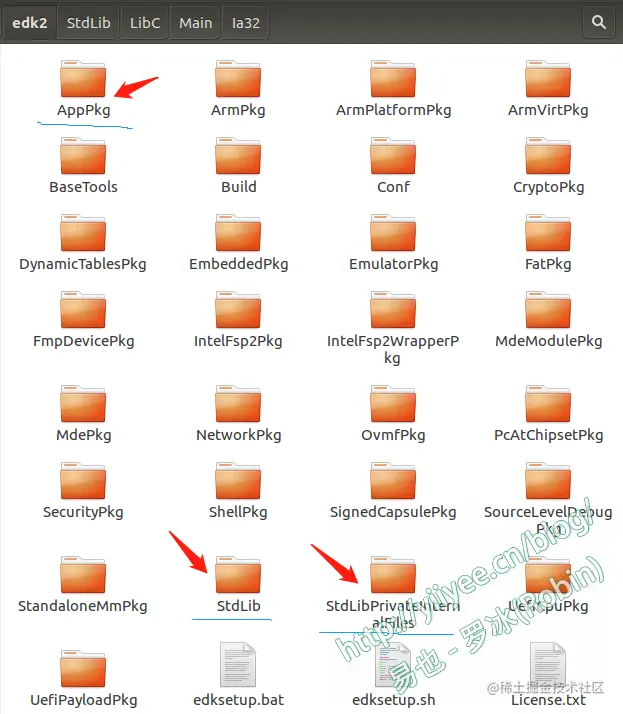

图1 EADK
分别是AppPkg、StdLib和StdLibPrivateInternalFiles。其中，StdLibPrivateInternalFiles中的函数最好不要使用，很有可能未来会取消掉。
之前的博客中，以main()作为主函数的程序，都是基于AppPkg来进行编译的，使用了StdLib库。我很想将原来的代码在linux开发环境下进行编译，包括IA32以及X64，可惜遇到了一些阻碍。
以下是EADK的wiki和github下载地址：
github.com/tianocore/t…
github.com/tianocore/e…
2 EDK2 编译流程
在寻找AppPkg无法编译通过的原因时，我把EDk2的编译过程仔细读了一下，期望从中找到一些线索。
平常编译的时候，我一般遵循两个步骤来进行编译：
1) 设置编译环境。使用edksetup.bat或者edksetup.sh，设置工作环境以及工具路径和配置文件的路径等；
2) 编译指定的Package或者程序。使用build工具对指定package或程序进行编译，相关的参数可以通过命令行给出，也可在target.txt中设定。
编译的过程中涉及到各种文件的处理，包括DEC文件、DSC文件、INF文件等，编译的流程图如下：

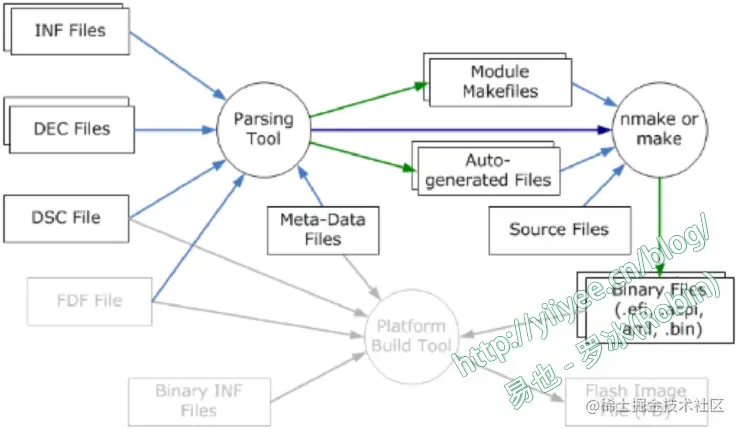

图2 EDK2平台 编译流程
INF文件，Module Information File，模块描述文件。Module可以是可执行文件，也可以是库文件。具体可以参考Inf的文件说明，细节太多，就不列出内容了。
DEC文件，Package Declaration File，组件包描述文件，用于支持编译Package以及发布Modules。在此文件中，可以在[Includes]下指定头文件路径，在[LibraryClasses]下指定依赖的库以及路径。
DSC文件，Platform Description File，平台描述文件。
EDK Build Tools是EDK II通用组件之一，为了在自己的Module中使用EDK II通用组件包括EDK II Build Tools，必须要在自己的Module中编写DSC和FDF配置文件。
DSC文件用来配合FDF/DEC/INF等文件，最终生成PE32/PE32+/Coff二进制文件。
DSC文件中包括：\
- EDK II Module INF Files\
- EDK Components\
- EDK Libraries (only used by EDK Components)\
- EDK II Library Class Instance Mappings (only used by EDK II Modules)\
- EDK II PCD Entries
LibraryClasses字段表示当前Package依赖哪些库以及库描述文件路径，Components字段表示当前Package对外提供哪些库以及库描述文件路径。
FDF文件，Flash Definition File，Flash布局描述文件，类似于lds链接脚本。在编写多个Option ROM时，可以用这个文件来进行管理。
3 AppPkg 为何编译不了？
准确地说，是AppPkg在Ubutnu 16.04下，使用最新的EDK2(201908 git clone)，目标架构为IA32时编译不通过。
我本来以为是build流程中，有哪些编译选项导致编译不通过。从报错的信息来看，有个库文件编译成了PE结构的。Gcc能编译PE结构的中间文件出来？
带着疑问，我翻来覆去地查看了与编译相关的选项和各个dsc、dec文件，以及/conf下的各个配置文件。怎么也找不到问题在哪。
回到报错信息：
Relocatable linking with relocations from format pe-i386 (/home/robin/src/edk2/Build/AppPkg/DEBUG_GCC5/IA32/StdLib/LibC/LibC/OUTPUT/LibC.lib(ftol2.obj)) to format elf32-i386 (/home/robin/src/edk2/Build/AppPkg/DEBUG_GCC5/IA32/AppPkg/Applications/Sockets/SetHostName/SetHostName/DEBUG/SetHostName.dll) is not supported 我仔细读了下LibC.inf，终于找到问题所在了：
我仔细读了下LibC.inf，终于找到问题所在了：

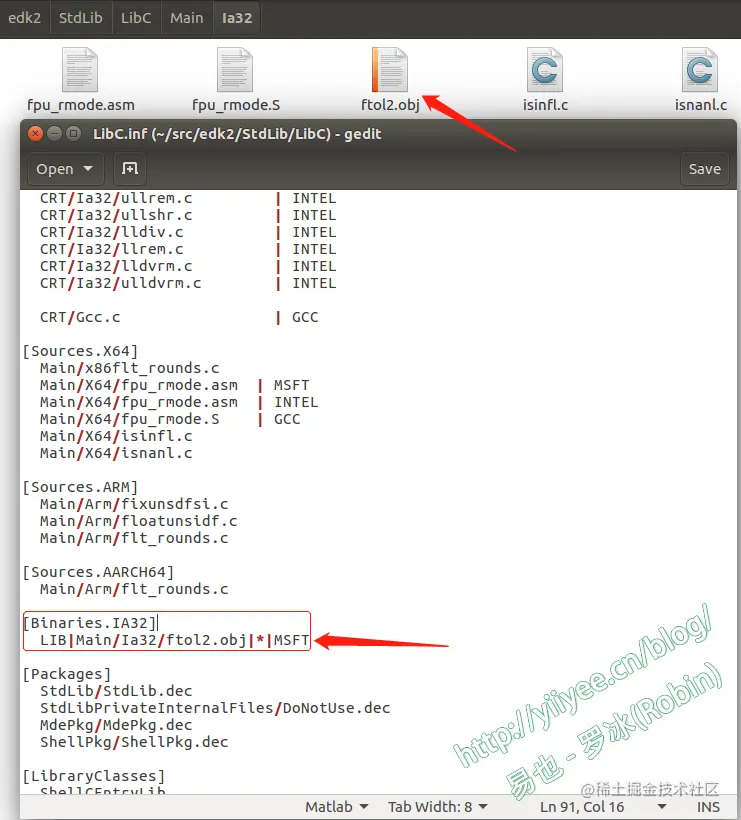

图3 罪魁祸首
Inf的spec文件中，对于[Binaries]字段有详细的说明。这一字段下将不使用平台给定的参数$(MAKE)进行编译，而是使用指定的工具进行镜像生成。
图3中标出的字段，其意义为使用MSFT工具，即微软的Vs Studio对ftol2.boj进行编译。也就是说ftol2.obj是PE结构的，使用dumpbin.exe查看：

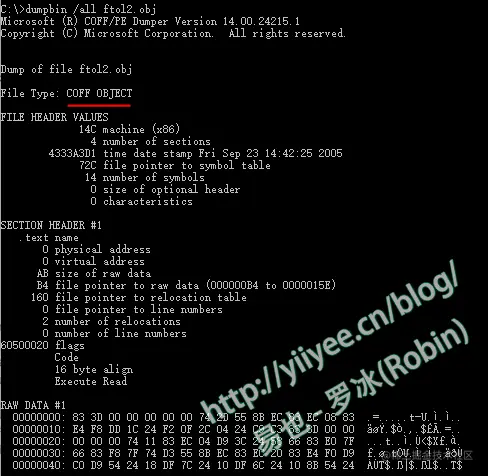

图4 dumpbin读取ftol2.obj
这就意味着，AppPkg如果想编译IA32的，只能在Windows下，使用Vs studio编译了。
同时意味着，我之前写的那些代码，只要用到Stdlib库的，都没法编译成IA32架构的了（20200520 robin：现在有64位的模拟器了）。
不过，X64架构还是可以编译的。看来没法在EmulatorPkg的模拟环境下运行程序了（模拟环境似乎只能启动IA32的，无法启动X64），除非我抛弃使用StdLib库。
或者使用Qemu和OvmfPkg，做一个虚拟机环境来测试X64程序，也是种不错的选择。把这个作为下一篇博客的题目吧。
4 构建程序
目标架构为IA32时，看来无法使用StdLib了。因此，只剩下构建入口函数为UefiMain和ShellAppMain两类方式了。
吐槽一下，Linux下的UEFI编程比Windows下更为严格。包括结构体数组的初始化、大小写文件名，以及对未使用变量的判断，都需要重写，否则无法编译通过。
实际上之前的博客代码中，已经有了以UefiMian为入口和ShellAppMain为入口的程序。我把它们找了出来，在Ubuntu的编译环境下做了一些修改，主要是会提示警告的部分去除了。
为方便管理，我编写的代码都放在_LuoApp下：
图5 两类入口函数的示例代码
/Luo3下是UefiMain为入口的示例代码，/ShellMain下是ShellAppMain为入口的示例代码。
编译ShellMian过程：
1) 在ShellPkg.dsc的[Components]中添加一行：LuoApp/ShellMain/ShellMain.inf；
2) 进入UEFI开发目录~/src/edk2，Shell下执行. edksetup.sh；
3) 编译命令: build -m _LuoApp/ShellMain/ShellMain.inf -p ShellPkg/ShellPkg.dsc -a IA32
编译Luo3过程：
1) 在EmulatorPkg.dsc的[Components]中添加一行：_LuoApp/Luo3/Luo3.inf；
2) 进入UEFI开发目录~/src/edk2，Shell下执行. edksetup.sh；|
3) 编译命令: build -m _LuoApp/ Luo3/ Luo3.inf -p EmulatorPkg/EmulatorPkg.dsc -a IA32
编译出来的efi文件，都可以在EmulatorPkg的模拟环境下运行，以Luo3为例：

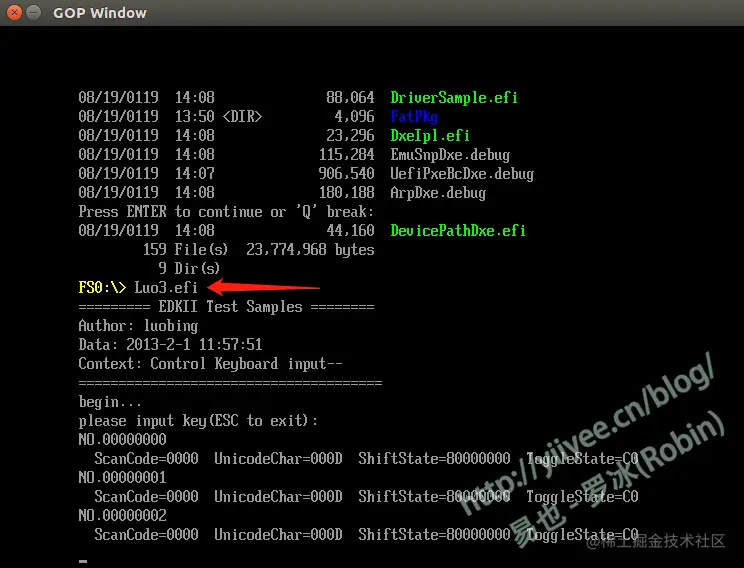

图6 演示
在编写过程中，发现读写文件的Protocol始终有问题，而同样的代码在Windows 10的UDK2018下编译以及运行时没有问题的。
这正是探索的乐趣：不断发现新的问题，不断解决，乐在其中！
**Gitee地址： gitee.com/luobing4365…
项目代码位于：/ **24 Ubuntu-UEFI EntryMain 下
