通过NaN值或其他值实现DataBreaking

演示示例： Data breaking in series

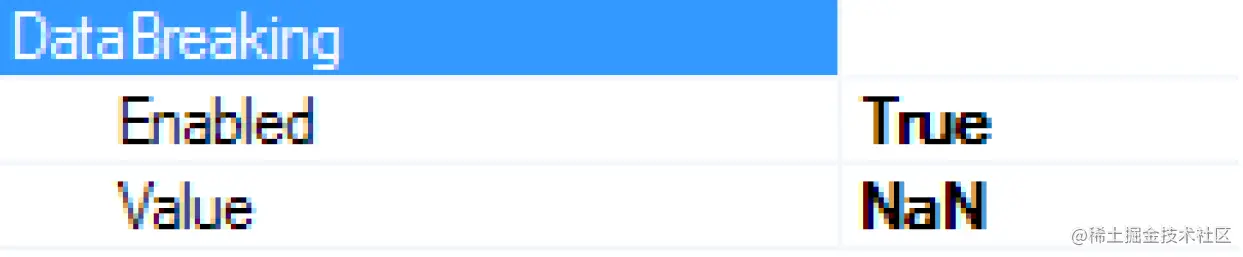

图：系列中支持DataBreaking 的几个选项

以下系列类型支持数据中断：

• PointLineSeries

• FreeformPointLineSeries

• SampleDataSeries

• AreaSeries

• HighLowSeries

• PointLineSeries3D

LightningChart 跳过与指定的断开值匹配的数据点的渲染，但可正常渲染其他值。

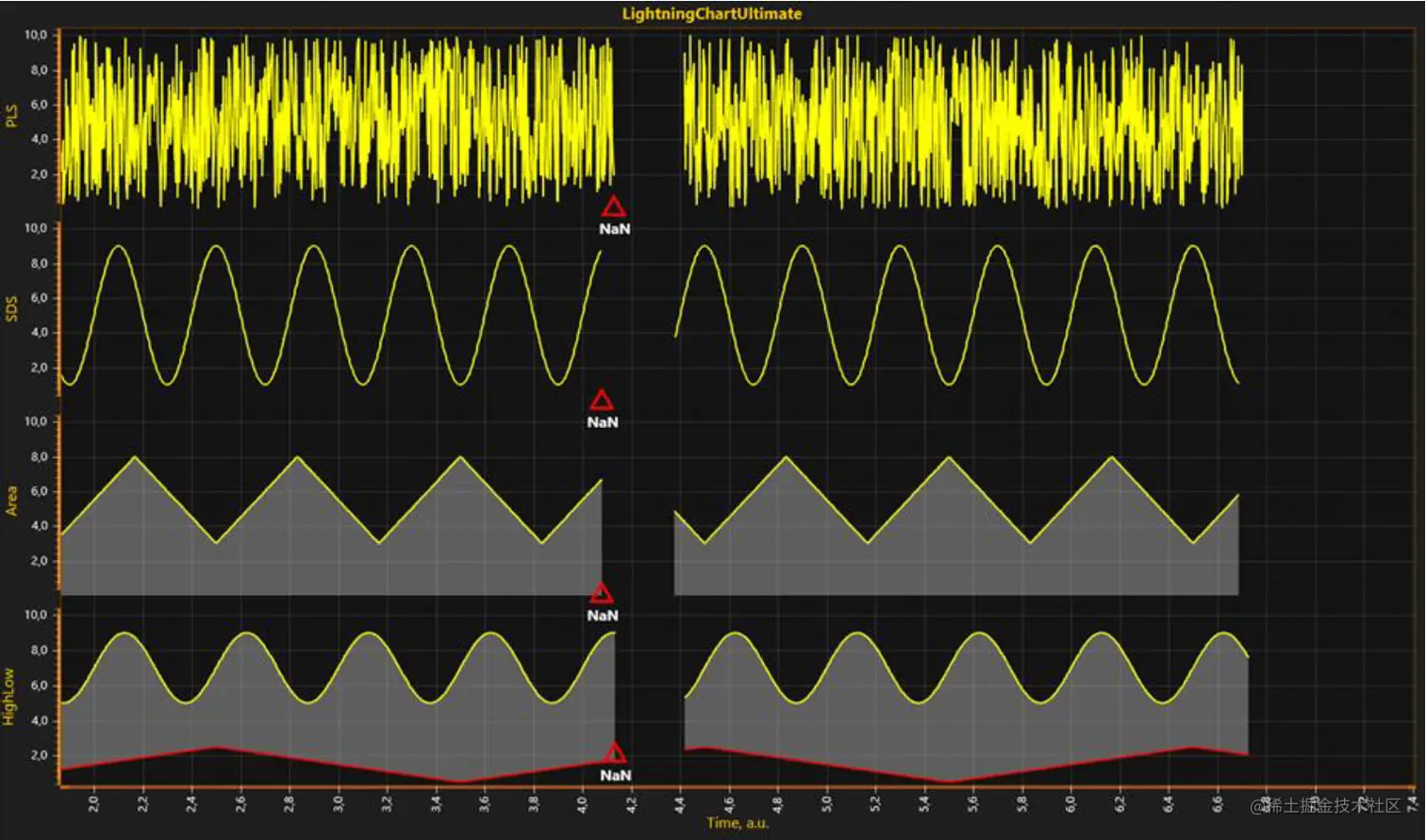

图：DataBreaking 用于 PointLineSeries、SampleDataSeries、AreaSeries 和 HighLowSeries.

注意! 当设置DataBreaking.Enabled = True, 会引发明显的额外消耗，不建议用于需要非常高的实时数据速率的解决方案。可考虑使用ClipAreas, 参阅章节下文ClipAreas。

例如，使用NaN 中断PointLineSeries 数据：

图：使用NaN值中断 PointLineSeries.

代码：

int pointCount = 101;
double[] xValues = new double[pointCount];
double[] yValues = new double[pointCount];

for （int point = 0; point < pointCount; point++）
{
xValues[point] = （double）point * interval;
yValues[point] = 30.0 + 5.0 * Math.Sin（（double）point / 20.0）;
}

//在Y数组中添加一些NaN值来标记中断点
yValues[40] = double.NaN;
yValues[70] = double.NaN;
yValues[71] = double.NaN;
yValues[72] = double.NaN;
yValues[73] = double.NaN;
yValues[90] = double.NaN;
yValues[91] = double.NaN;

//设置DataBreaking Enabled来添加新系列
        PointLineSeries pls = new PointLineSeries（_chart.ViewXY, _chart.ViewXY.XAxes[0],
        _chart.ViewXY.YAxes[0]）;
pls.DataBreaking.Enabled = true;

//设置定义值的数据间隙（默认值= NaN）
pls.DataBreaking.Value = double.NaN;
SeriesPoint[] points = new SeriesPoint[pointCount];
for （int point = 0; point < pointCount; point++）
{
  points[point].X = xValues[point];
  points[point].Y = yValues[point];
}

//为点线系列分配数据
pls.Points = points;

//将创建的点线系列添加到PointLineSeries列表中
_chart.ViewXY.PointLineSeries.Add（pls）;

ClipAreas

演示示例： Clip areas

与 DataBreaking 类似（参阅上文），ClipAreas可用于避免渲染一部分系列数据。这可以用来筛选不良数据范围，Y值范围外的数据等等。

ViewXY视图的系列具有SetClipAreas 方法可设置或更新裁剪区域。它可接受一个ClipArea结构的数组。ClipAreas数组可以频繁变更，并且性能保持良好，最多可高达数千个ClipAreas。

ClipArea 适用于其被分配给的系列。注意此为处于渲染阶段的裁剪，当鼠标置于ClipArea上方时，如果ClipArea下有实际的数据，鼠标操作则会相应系列。

图：为2个系列定义ClipAreas； 分别为PointLineSeries、AreaSeries和IntensityGridSeries. 左侧，未使用ClipAreas ；右侧，启用ClipAreas；对于黄色的PointLineSeries, 经定义了X维度的裁剪区域来掩盖低振幅数据；对于红色的AreaSeries, Y维度的ClipArea从顶部剪切太高的振幅数据；对于IntensityGridSeries, X维度和Y维度的ClipAreas用于防止系列在特定区域中渲染。

使用ClipAreas是在性能方面应考虑的首选方法，它将线分割成多个数据段，而不是使用DataBreaking特性，或者在实时监视期间生成数百个单独的系列。
