Netty学习笔记

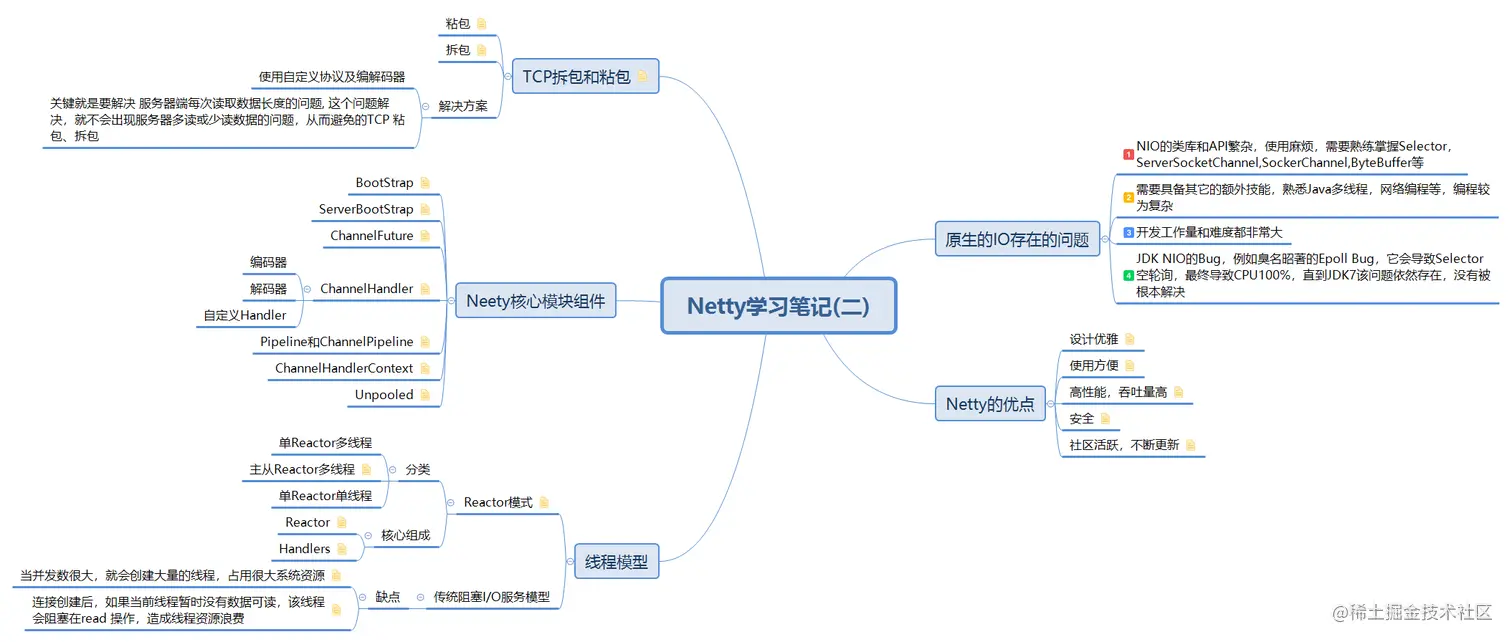

1.思维导图

本篇文章是对思维导图的一个补充，笔记是根据尚硅谷的Netty教程整理总结

点击下载

2.概述

0. Netty 是由 JBOSS 提供的一个 Java 开源框架。Netty 提供异步的、基于事件驱动的网络应用程序框架，用以快速开发高性能、高可靠性的网络 IO 程序
1. Netty 可以帮助你快速、简单的开发出一个网络应用，相当于简化和流程化了 NIO 的开发过程
2. Netty 是目前最流行的 NIO 框架，Netty 在互联网领域、大数据分布式计算领域、游戏行业、通信行业等获得了广泛的应用，知名的 Elasticsearch 、Dubbo 框架内部都采用了 Netty

3.Netty模型

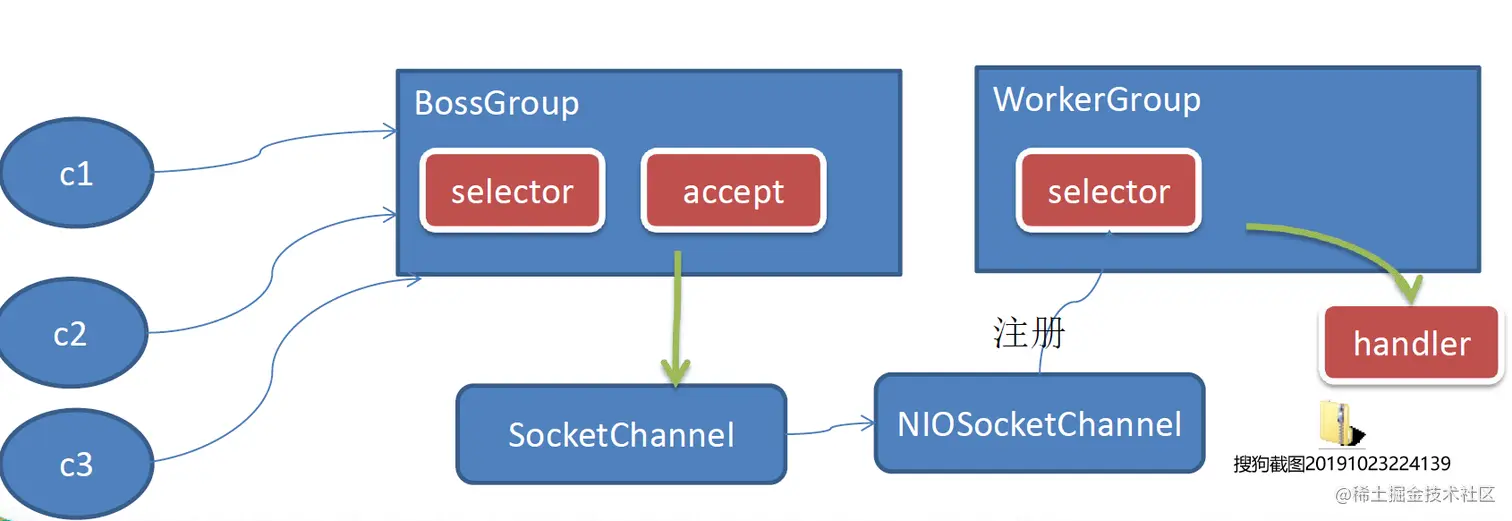

3.1.工作原理简单示意图

Netty 主要基于主从 Reactors 多线程模型（如图）做了一定的改进，其中主从 Reactor 多线程模型有多个 Reactor

0. BossGroup 线程维护Selector , 只关注Accecpt
1. 当接收到Accept事件，获取到对应的SocketChannel, 封装成 NIOScoketChannel并注册到Worker 线程(事件循环), 并进行维护
2. 当Worker线程监听到selector 中通道发生自己感兴趣的事件后，就进行处理(就由handler)， 注意handler 已经加入到通道

3.2.工作原理示意图2-进阶版

Netty 主要基于主从Reactors 多线程模型（如图）做了一定的改进，其中主从 Reactor 多线程模型有多个 Reactor

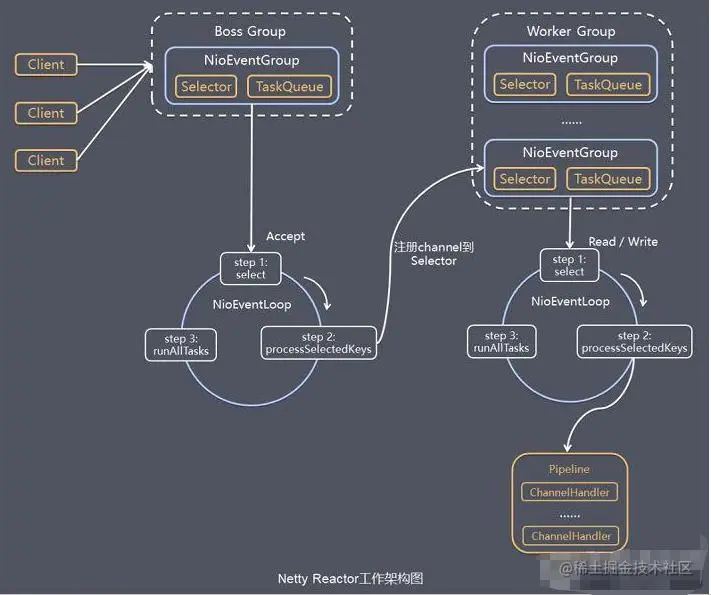

3.3.工作原理示意图-详细版

0. Netty抽象出两组线程池 BossGroup 专门负责接收客户端的连接,WorkerGroup 专门负责网络的读写

1. BossGroup 和 WorkerGroup 类型都是 NioEventLoopGroup

2. NioEventLoopGroup 相当于一个事件循环组, 这个组中含有多个事件循环 ，每一个事件循环是 NioEventLoop

3. NioEventLoop 表示一个不断循环的执行处理任务的线程， 每个NioEventLoop 都有一个selector , 用于监听绑定在其上的socket的网络通讯

4. NioEventLoopGroup 可以有多个线程, 即可以含有多个NioEventLoop

5. 每个Boss NioEventLoop 循环执行的步骤有3步

   • 轮询accept 事件
   • 处理accept 事件 , 与client建立连接 , 生成NioScocketChannel , 并将其注册到某个worker NIOEventLoop 上的 selector
   • 处理任务队列的任务 ， 即 runAllTasks

6. 每个 Worker NIOEventLoop 循环执行的步骤

   • 轮询read, write 事件
   • 处理i/o事件， 即read , write 事件，在对应NioScocketChannel 处理
   • 处理任务队列的任务 ， 即 runAllTasks

7. 每个Worker NIOEventLoop 处理业务时，会使用pipeline(管道), pipeline是一系列Handler的集合链，负责拦截处理业务
