详解浏览器的渲染流程(下)本文详细介绍了渲染流水线的图层绘制和合成阶段这两个阶段，并解释了什么是重排，重绘和合成，这为后

在详解浏览器的渲染流程(上)这篇文章中，介绍了渲染流水线中的 DOM 生成、样式计算、布局和分层四个阶段，那今天接着讲解渲染流水线后面的阶段。

图层绘制

在完成图层树的构建之后，渲染引擎会对图层树中的每个图层进行绘制，那么接下来看看渲染引擎是怎么实现图层绘制的？

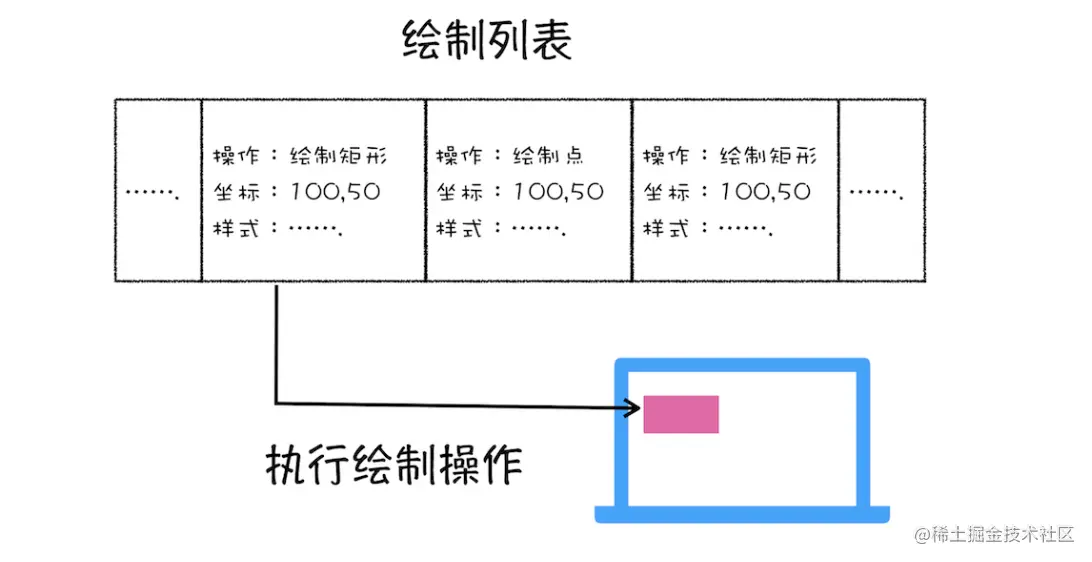

渲染引擎会把一个图层的绘制拆分成很多小的绘制指令，然后再把这些指令按照顺序组成一个待绘制列表，如下图所示：

从图中可以看出，绘制列表中的指令其实非常简单，就是让其执行一个简单的绘制操作，比如绘制粉色矩形或者黑色的线等。而绘制一个元素通常需要好几条绘制指令，因为每个元素的背景、前景、边框都需要单独的指令去绘制。所以在图层绘制阶段，输出的内容就是这些待绘制列表。

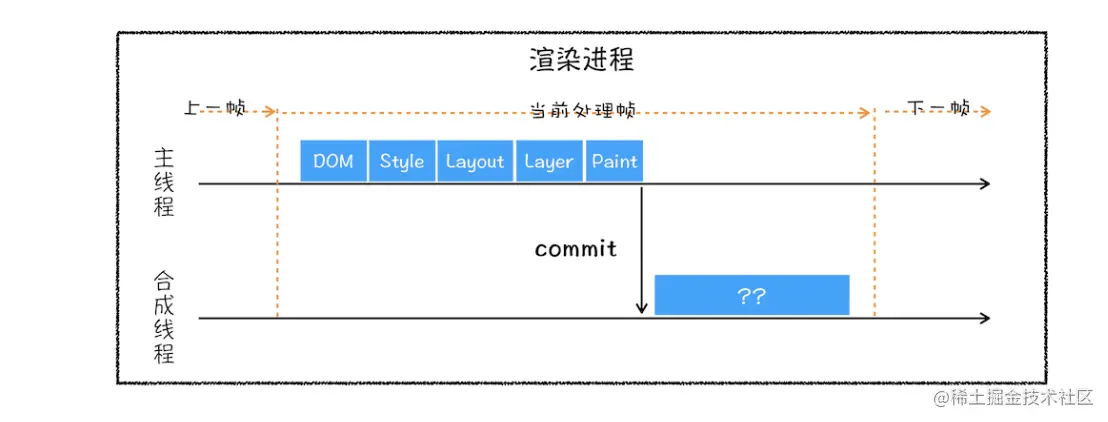

绘制列表只是用来记录绘制顺序和绘制指令的列表，而实际上绘制操作是由渲染引擎中的合成线程来完成的。结合下图来看下渲染主线程和合成线程之间的关系：

如上图所示，当图层的绘制列表准备好之后，主线程会把该绘制列表提交（commit）给合成线程，那么接下来合成线程是怎么工作的呢？

先来看看什么是视口，参看下图：

通常一个页面可能很大，但是用户只能看到其中的一部分，我们把用户可以看到的这个部分叫做视口（viewport）。

在有些情况下，有的图层可以很大，比如有的页面你使用滚动条要滚动好久才能滚动到底部，但是通过视口，用户只能看到页面的很小一部分，所以在这种情况下，要绘制出所有图层内容的话，就会产生太大的开销，而且也没有必要。

基于这个原因，合成线程会将图层划分为图块（tile），这些图块的大小通常是 256x256 或者 512x512，如下图所示：

然后合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的。

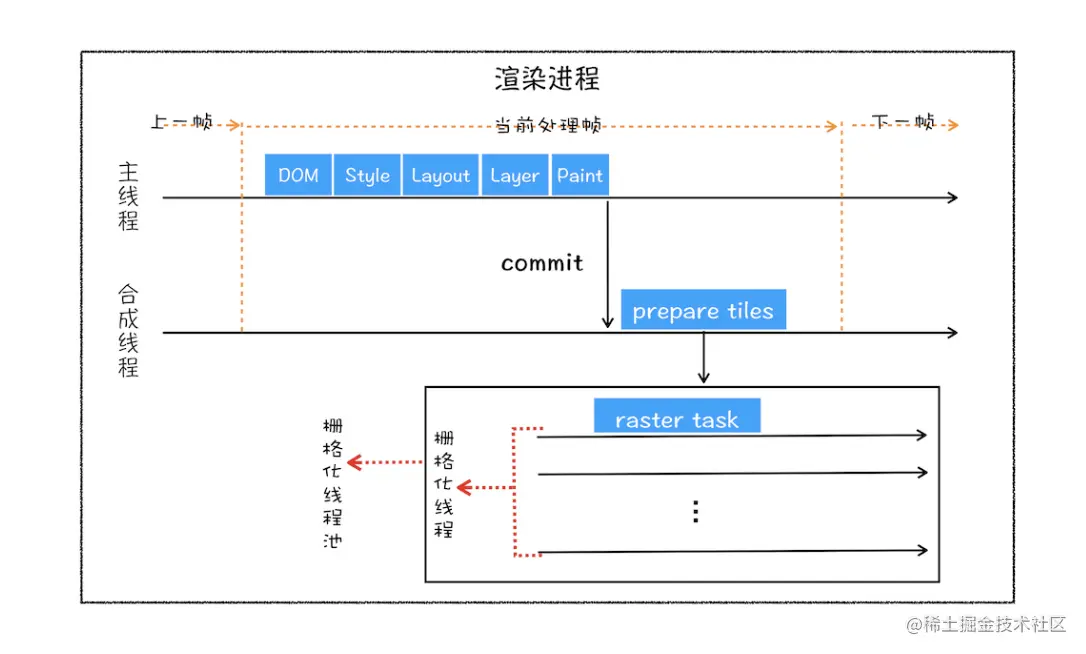

所谓栅格化，是指将图块转换为位图。而图块是栅格化执行的最小单位。渲染进程维护了一个栅格化的线程池，所有的图块栅格化都是在线程池内执行的，运行方式如下图所示：

通常，栅格化过程都会使用 GPU 来加速生成，使用 GPU 生成位图的过程叫快速栅格化，或者 GPU 栅格化，生成的位图被保存在 GPU 内存中。

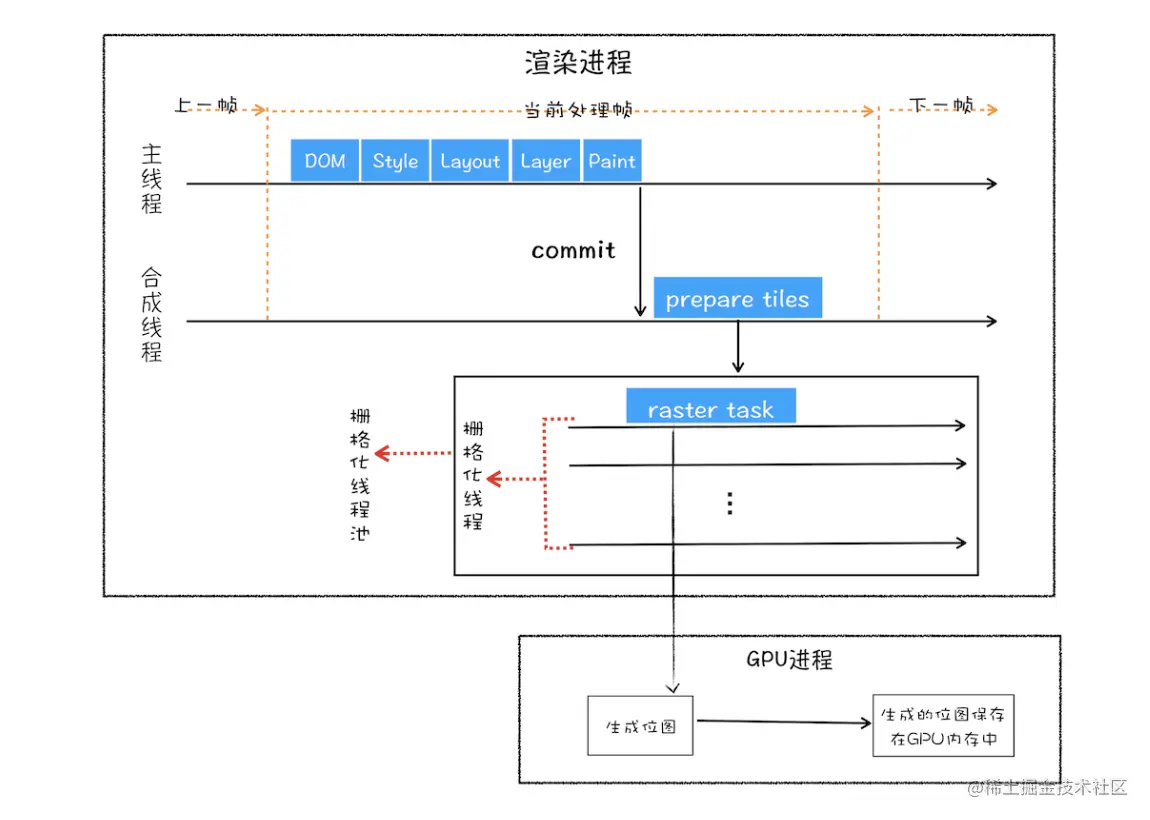

GPU 操作是运行在 GPU 进程中，如果栅格化操作使用了 GPU，那么最终生成位图的操作是在 GPU 中完成的，这就涉及到了跨进程操作：

从图中可以看出，渲染进程把生成图块的指令发送给 GPU，然后在 GPU 中执行生成图块的位图，并保存在 GPU 的内存中。

一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——"DrawQuad"，然后将该命令提交给浏览器进程。

浏览器进程里面有一个叫 viz 的组件，用来接收合成线程发过来的 DrawQuad 命令，然后根据 DrawQuad 命令，将其页面内容绘制到内存中，最后再将内存显示在屏幕上。

从 HTML 到 DOM、样式计算、布局、图层、绘制、光栅化、合成和显示。下面我用一张图来总结下这整个渲染流程：

结合上图，一个完整的渲染流程大致可总结为如下：

从上图可以看出，如果你通过 JavaScript 或者 CSS 修改元素的几何位置属性，例如改变元素的宽度、高度等，那么浏览器会触发重新布局，解析之后的一系列子阶段，这个过程就叫重排。无疑，重排需要更新完整的渲染流水线，所以开销也是最大的。

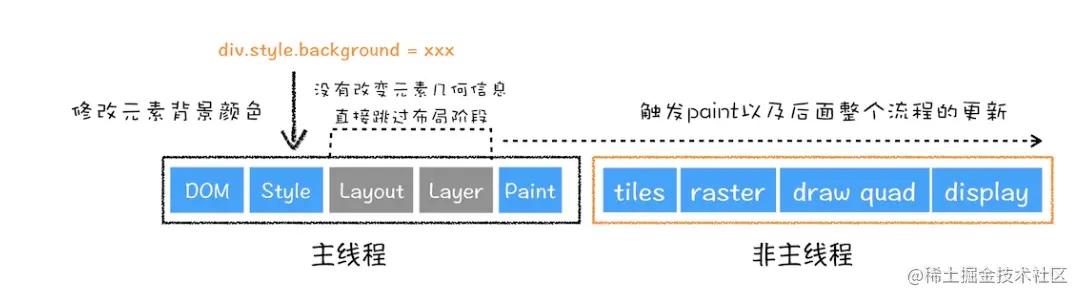

通过 JavaScript 更改某些元素的背景颜色，渲染流水线会怎样调整呢？你可以参考下图：

从图中可以看出，如果修改了元素的背景颜色，那么布局阶段将不会被执行，因为并没有引起几何位置的变换，所以就直接进入了绘制阶段，然后执行之后的一系列子阶段，这个过程就叫重绘。相较于重排操作，重绘省去了布局和分层阶段，所以执行效率会比重排操作要高一些。

那如果你更改一个既不要布局也不要绘制的属性，会发生什么变化呢？渲染引擎将跳过布局和绘制，只执行后续的合成操作，我们把这个过程叫做合成。具体流程参考下图：

在上图中，我们使用了 CSS 的 transform 来实现动画效果，这可以避开重排和重绘阶段，直接在非主线程上执行合成动画操作。这样的效率是最高的，因为是在非主线程上合成，并没有占用主线程的资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。
