IntensityMeshSeries

演示示例： Animated intensity mesh; Intensity mesh, static geometry; Intensity mesh, circle/polar geometry

IntensityMeshSeries 几乎与IntensityGridSeries类似。最大的不同点在于系列节点可以任意地放置于X-Y空间内。换句话说，这种系列并不呈现为矩形。线框线条可用WireframeType属性设置为可见。同时设置ShowNodes为true可显示出节点。

图：IntensityMeshSeries，任意定位每个节点的X和Y值。 WireframeType = Wireframe ，ShowNodes = true.

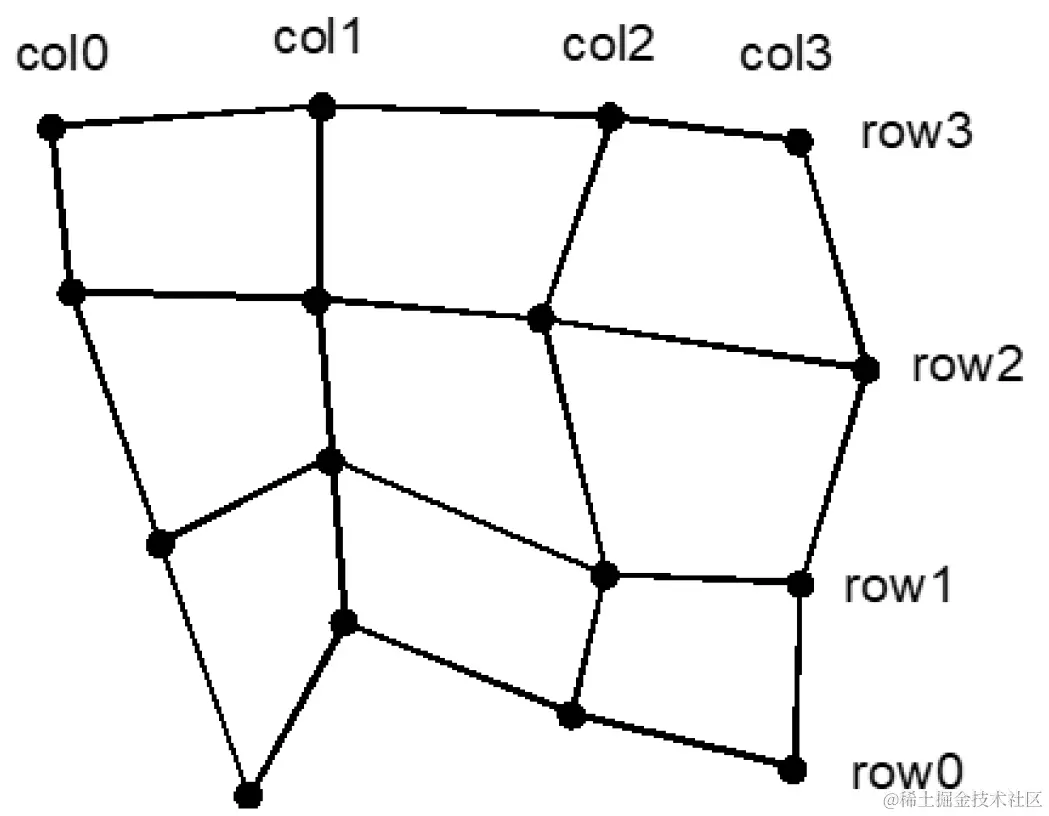

图：强度网眼节点SizeX = 4, SizeY =4.

几何形状变化时的强度网眼数据设置

当X、Y和Value字段同时更新时，需遵照以下指令说明操作。

• 设置 SizeX 和 SizeY 属性，为网眼赋予以列和行表示的尺寸。

• 为所有节点设置 X、Y 和 Value：

采用数据数组索引的方法

for （int nodeIndexX = 0; nodeIndexX < columnCount; nodeIndexX ++）
{
            for （int nodeIndexY = 0; nodeIndexY < rowCount; nodeIndexY ++）
            {
             meshSeries.Data[nodeIndexX, nodeIndexY].X = xValue;
             meshSeries.Data[nodeIndexX, nodeIndexY].Y = yValue;
             meshSeries.Data[nodeIndexX, nodeIndexY].Value = value;
            }
}

meshSeries.InvalidateData（）; //通知新值已准备好并将刷新

采用SetDataValue的另一种方法

for （int nodeIndexX = 0; nodeIndexX < columnCount; nodeIndexX ++）
{
            for （int nodeIndexY = 0; nodeIndexY < rowCount; nodeIndexY ++）
            {
             meshSeries.SetDataValue（nodeIndexX, nodeIndexY,
                          xValue,
            yValue,
                          value,
                          Color.Green）; //本例中没有使用源点颜色，所以这里用什么颜色都行
            }
}

meshSeries.InvalidateData（）; //通知新值已准备好并将刷新

几何形状无变化时的强度网眼数据设置

当Data数组IntensityPoint结构的Value字段更新时，需按照这些指令说明操作。这是更新数据的性能优化方法，例如在热成像或环境数据监测解决方案中，每个节点的X和Y值保持在同一位置。

创建系列及其几何图形

• 设置 Optimization 为 DynamicValuesData

• 设置 SizeX 和 SizeY 属性，为网眼赋予以列和行表示的尺寸。

• 为所有节点设置 X、Y 和 Value：

    for （int nodeIndexX = 0; nodeIndexX < columnCount; nodeIndexX ++）
    {
            for （int nodeIndexY = 0; nodeIndexY < rowCount; nodeIndexY ++）
        {
        meshSeries.Data[nodeIndexX, nodeIndexY].X = xValue;
        meshSeries.Data[nodeIndexX, nodeIndexY].Y = yValue;
        meshSeries.Data[nodeIndexX, nodeIndexY].Value = value;
        }
    }
meshSeries.InvalidateData（）; //根据节点重建几何形状并重新绘制

定期更新值

• 仅设置所有节点的值：

    for (int nodeIndexX = 0; nodeIndexX < columnCount; nodeIndexX ++)
    {
            for (int nodeIndexY = 0; nodeIndexY < rowCount; nodeIndexY ++)
        {
            meshSeries.Data[nodeIndexX, nodeIndexY].Value = value;
        }
    }
meshSeries.InvalidateValuesDataOnly ( ); //仅更新数据值

关于LightningChart数据可视化图形控件使用篇19-IntensityMeshSeries 章节就分享到这里了。
