简介

canvas 是H5新增的一个用于图形绘制的标签参考：Canvas - Web API 接口参考 | MDN (mozilla.org)
例子: 画一个矩形边框和一个填充的矩形

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Canvas Demo</title>
  <style>
    canvas {
      border: 1px solid #ccc;
    }
  </style>
</head>
<body>
  <canvas id="my-canvas" width="600" height="600">
    该浏览器版本不支持canvas标签
  </canvas>
  <script>
  </script>
</body>
</html>

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('my-canvas')
// 上下文
const ctx = canvas.getContext('2d')

// 画一个矩形边框
// 设置边框颜色
ctx.strokeStyle = 'red'
// 绘制一个矩形边框
ctx.strokeRect(50, 50, 100, 100)

// 画一个填充的矩形
ctx.fillStyle = 'green'
ctx.fillRect(150, 150, 100, 100)

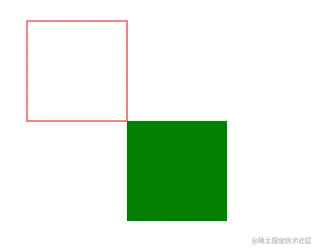

效果:

注意： </canvas>不可缺省

绘制形状

canvas 只支持两种形式的图形绘制：矩形和路径（由一系列点连成的线段）

绘制矩形

canvas提供了三种方法绘制矩形

fillRect(x, y, width, height)：绘制一个填充的矩形
strokeRect(x, y, width, height)：绘制一个矩形的边框
clearRect(x, y, width, height)：清除指定矩形区域，让清除部分完全透明。

绘制路径

绘制路径会用到一下方法

beginPath()：新建一条路径
closePath()：闭合路径
moveTo()：设置起点
lineTo()：绘制直线
stroke()：通过线条来绘制图形轮廓。
fill()：通过填充路径的内容区域生成实心的图形

注意：当你调用fill()函数时，所有没有闭合的形状都会自动闭合，所以你不需要调用closePath()函数。但是调用stroke()时不会自动闭合。例子：画一个三角形

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('my-canvas')
// 上下文
const ctx = canvas.getContext('2d')

ctx.beginPath()
ctx.moveTo(50, 50)
ctx.lineTo(100, 100)
ctx.lineTo(50, 150)
ctx.fill()

效果：

绘制圆弧

绘制圆弧会用到一下方法:

arc(x, y, radius, startAngle, endAngle, anticlockwise) 画一个以（x,y）为圆心的以radius为半径的圆弧（圆），从startAngle开始到endAngle结束，按照anticlockwise给定的方向（默认为顺时针）来生成。
arcTo(x1, y1, x2, y2, radius) 根据给定的控制点和半径画一段圆弧，再以直线连接两个控制点。
例子：画一个圆

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('my-canvas')
// 上下文
const ctx = canvas.getContext('2d')

// 画一个圆
ctx.arc(100, 100, 50, 0, Math.PI * 2, false)
ctx.fill()

arc()函数中表示角的单位是弧度，不是角度。角度与弧度的js表达式: 弧度=(Math.PI/180)*角度。

二次贝塞尔曲线及三次贝塞尔曲线

quadraticCurveTo(cp1x, cp1y, x, y) 绘制二次贝塞尔曲线，cp1x,cp1y为一个控制点，x,y为结束点。
bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y) 绘制三次贝塞尔曲线，cp1x,cp1y为控制点一，cp2x,cp2y为控制点二，x,y为结束点。

例子：

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('my-canvas')
// 上下文
const ctx = canvas.getContext('2d')

ctx.moveTo(100, 100)
ctx.quadraticCurveTo(125, 50, 200, 75)
ctx.stroke()

效果：

样式和颜色

色彩

fillStyle = color 设置图形的填充颜色。
strokeStyle = color 设置图形轮廓的颜色。
globalAlpha = transparencyValue 这个属性影响到 canvas 里所有图形的透明度，有效的值范围是 0.0 （完全透明）到 1.0（完全不透明），默认是 1.0。

线型

lineWidth = value 设置线条宽度。
lineCap = type 设置线条末端样式，type取以下值:
- butt 线段末端以方形结束，默认值
- round 线段末端以圆形结束。
- square 线段末端以方形结束，但是增加了一个宽度和线段相同，高度是线段厚度一半的矩形区域

lineJoin = type 设定线条与线条间接合处的样式，type取以下值：
- round 通过填充一个额外的，圆心在相连部分末端的扇形，绘制拐角的形状。圆角的半径是线段的宽度。
- bevel 在相连部分的末端填充一个额外的以三角形为底的区域，每个部分都有各自独立的矩形拐角。
- miter 默认值，通过延伸相连部分的外边缘，使其相交于一点，形成一个额外的菱形区域。这个设置可以通过 miterLimit 属性看到效果。

setLineDash(segments) 设置当前虚线样式。
segments：一个Array数组。一组描述交替绘制线段和间距（坐标空间单位）长度的数字。如果数组元素的数量是奇数，数组的元素会被复制并重复。例如， [5, 15, 25] 会变成 [5, 15, 25, 5, 15, 25]。

lineDashOffset = value 设置虚线样式的起始偏移量。

例子：

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('my-canvas')
// 上下文
const ctx = canvas.getContext('2d')

let y = 20
function drawDashedLine(pattern) {
  ctx.beginPath()
  ctx.setLineDash(pattern)
  ctx.moveTo(0, y)
  ctx.lineTo(300, y)
  ctx.stroke()
  y += 20
}

drawDashedLine([])
drawDashedLine([1, 1])
drawDashedLine([10, 10])
drawDashedLine([20, 5])
drawDashedLine([15, 3, 3, 3])
drawDashedLine([20, 3, 3, 3, 3, 3, 3, 3])
drawDashedLine([12, 3, 3])  // 等同于 [12, 3, 3, 12, 3, 3]

效果：

例子2：虚线边框矩形

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('my-canvas')
// 上下文
const ctx = canvas.getContext('2d')

ctx.setLineDash([4, 2])
ctx.strokeRect(10, 10, 100, 100)

效果：

lineDashOffset = value 设置虚线样式的起始偏移量。例子：蚂蚁线

/** @type {HTMLCanvasElement} */
 const canvas = document.getElementById('my-canvas')
 // 上下文
 const ctx = canvas.getContext('2d')

 var offset = 0

 function draw() {
   ctx.clearRect(0, 0, canvas.width, canvas.height)
   ctx.setLineDash([4, 2])
   ctx.lineDashOffset = -offset
   ctx.strokeRect(10, 10, 100, 100)
 }

 function march() {
   offset++
   if (offset > 16) {
     offset = 0
   }
   draw()
 }

 setInterval(() => {
   march()
 }, 20)

效果：

渐变

createLinearGradient(x1, y1, x2, y2)：该方法接受 4 个参数，表示渐变的起点 (x1,y1) 与终点 (x2,y2)。例子：

 /** @type {HTMLCanvasElement} */
  const canvas = document.getElementById('canvas')
  // 上下文
  const ctx = canvas.getContext('2d')
  // 线性渐变
  const linear = ctx.createLinearGradient(100, 100, 100, 300)
  linear.addColorStop(0, 'red')
  linear.addColorStop(0.2, 'orange')
  linear.addColorStop(0.4, 'yellow')
  linear.addColorStop(0.6, 'green')
  linear.addColorStop(0.8, 'blue')
  linear.addColorStop(1, 'purple')
  ctx.fillStyle = linear
  ctx.fillRect(100, 100, 200, 200)

createRadialGradient(x1, y1, r1, x2, y2, r2)：方法接受 6 个参数，前三个定义一个以 (x1,y1) 为原点，半径为 r1 的圆，后三个参数则定义另一个以 (x2,y2) 为原点，半径为 r2 的圆。

图案样式

createPattern(image, type)：该方法接受两个参数。Image 可以是一个 Image 对象的引用，或者另一个 canvas 对象。Type 必须是下面的字符串值之一：repeat，repeat-x，repeat-y 和 no-repeat。例子：

/** @type {HTMLCanvasElement} */
 const canvas = document.getElementById('my-canvas')
 // 上下文
 const ctx = canvas.getContext('2d')

 // 创建新 image 对象，用作图案
 var img = new Image()
 img.src = 'https://mdn.mozillademos.org/files/222/Canvas_createpattern.png'
 img.onload = function () {
   // 创建图案
   var ptrn = ctx.createPattern(img, 'repeat')
   ctx.fillStyle = ptrn
   ctx.fillRect(0, 0, 150, 150)
 }

阴影

shadowOffsetX = float shadowOffsetX 和 shadowOffsetY 用来设定阴影在 X 和 Y 轴的延伸距离，它们是不受变换矩阵所影响的。负值表示阴影会往上或左延伸，正值则表示会往下或右延伸，它们默认都为 0。
shadowOffsetY = float shadowOffsetX 和 shadowOffsetY 用来设定阴影在 X 和 Y 轴的延伸距离，它们是不受变换矩阵所影响的。负值表示阴影会往上或左延伸，正值则表示会往下或右延伸，它们默认都为 0。
shadowBlur = float shadowBlur 用于设定阴影的模糊程度，其数值并不跟像素数量挂钩，也不受变换矩阵的影响，默认为 0。

shadowColor = color shadowColor 是标准的 CSS 颜色值，用于设定阴影颜色效果，默认是全透明的黑色。

例子：

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('canvas')
// 上下文
const ctx = canvas.getContext('2d')

ctx.shadowOffsetX = 10
ctx.shadowOffsetY = 10
ctx.shadowBlur = 3
ctx.shadowColor = 'red'
ctx.font = '30px 宋体'
ctx.fillText('你好你好你好你好', 100, 100)

绘制文本

文本绘制

canvas 提供了两种方法来渲染文本:

fillText(text, x, y [, maxWidth])
在指定的(x,y)位置填充指定的文本，绘制的最大宽度是可选的.

strokeText(text, x, y [, maxWidth])
在指定的(x,y)位置绘制文本边框，绘制的最大宽度是可选的.

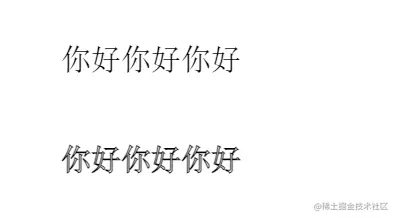

例子：

/** @type {HTMLCanvasElement} */
    const canvas = document.getElementById('my-canvas')
    // 上下文
    const ctx = canvas.getContext('2d')

    ctx.font = '30px 宋体'
    ctx.fillText('你好你好你好', 100, 100)

    ctx.font = '30px 宋体'
    ctx.strokeText('你好你好你好', 100, 200)

文本的样式

font = value
当前我们用来绘制文本的样式. 这个字符串使用和 CSS font 属性相同的语法. 默认的字体是 10px sans-serif。 textAlign = value
文本对齐选项. 可选的值包括：start, end, left, right, center. 默认值是 start。 textBaseline = value
基线对齐选项. 可选的值包括：top, hanging, middle, alphabetic, ideographic, bottom。默认值是 alphabetic。 direction = value
文本方向。可能的值包括：ltr, rtl, inherit。默认值是 inherit。

使用图像

绘制图像

drawImage

   void ctx.drawImage(image, dx, dy);
   void ctx.drawImage(image, dx, dy, dWidth, dHeight);

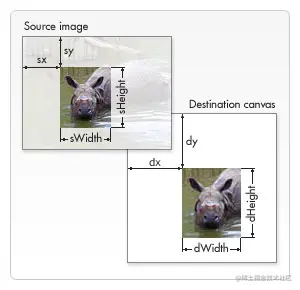

   void ctx.drawImage(image, sx, sy, sWidth, sHeight, dx, dy, dWidth, dHeight);

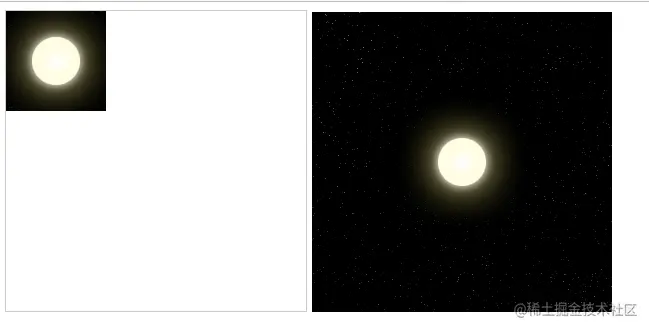

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Canvas Demo</title>
  <style>
    canvas {
      border: 1px solid #ccc
    }
  </style>
</head>
<body>
  <canvas id="my-canvas" width="300" height="300">
    该浏览器版本不支持canvas标签
  </canvas>
  <img src="https://media.prod.mdn.mozit.cloud/attachments/2012/07/09/1456/941aaa8d98ead9a0d46aef80d02198f7/Canvas_sun.png" width="300" height="300" />
  <script>
    /** @type {HTMLCanvasElement} */
    const canvas = document.getElementById('my-canvas')
    // 上下文
    const ctx = canvas.getContext('2d')

    const image = new Image()
    image.src = 'https://media.prod.mdn.mozit.cloud/attachments/2012/07/09/1456/941aaa8d98ead9a0d46aef80d02198f7/Canvas_sun.png'
    image.onload = function() {
      ctx.drawImage(image, 100, 100, 100, 100, 0, 0, 100, 100)
    }
  </script>
</body>

</html>

变形

状态的保存和恢复

save()：保存画布(canvas)的所有状态
restore()：恢复画布状态

移动

translate(x, y)：该方法接受两个参数。x 是左右偏移量，y 是上下偏移量，如右图所示。

旋转

rotate(angle)：该方法只接受一个参数：旋转的角度(angle)，它是顺时针方向的，以弧度为单位的值。

缩放

scale(x, y)：该方法可以缩放画布的水平和垂直的单位。两个参数都是实数，可以为负数，x 为水平缩放因子，y 为垂直缩放因子，如果比1小，会缩小图形，如果比1大会放大图形。默认值为1，为实际大小。

合成与裁剪

合成

globalCompositeOperation = type：这个属性设定了在画新图形时采用的遮盖策略，其值是一个标识12种遮盖方式的字符串。

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('my-canvas')
// 上下文
const ctx = canvas.getContext('2d')

ctx.fillStyle = 'deeppink'
ctx.arc(100, 100, 50, 0, Math.PI * 2, false)
ctx.fill()
ctx.globalCompositeOperation = 'source-over'
ctx.fillStyle = 'blue'
ctx.fillRect(100, 100, 100, 100)

source-over：默认值，如上
destination-over

source-in

destination-in

source-out

destination-out

source-atop

destination-atop

lighter：两个重叠图形的颜色是通过颜色值相加来确定的。

copy：只显示新图形

xor：图像中，那些重叠和正常绘制之外的其他地方是透明的。

multiply：将顶层像素与底层相应像素相乘，结果是一幅更黑暗的图片。

screen：像素被倒转，相乘，再倒转，结果是一幅更明亮的图片。

其他的参考：Compositing 示例 - Web API 接口参考 | MDN (mozilla.org)

裁剪路径

clip()：将当前正在构建的路径转换为当前的裁剪路径。

/** @type {HTMLCanvasElement} */
const canvas = document.getElementById('my-canvas')
// 上下文
const ctx = canvas.getContext('2d')

ctx.arc(100, 100, 75, 0, Math.PI * 2, false)
ctx.clip()

ctx.fillRect(0, 0, 100, 100)
