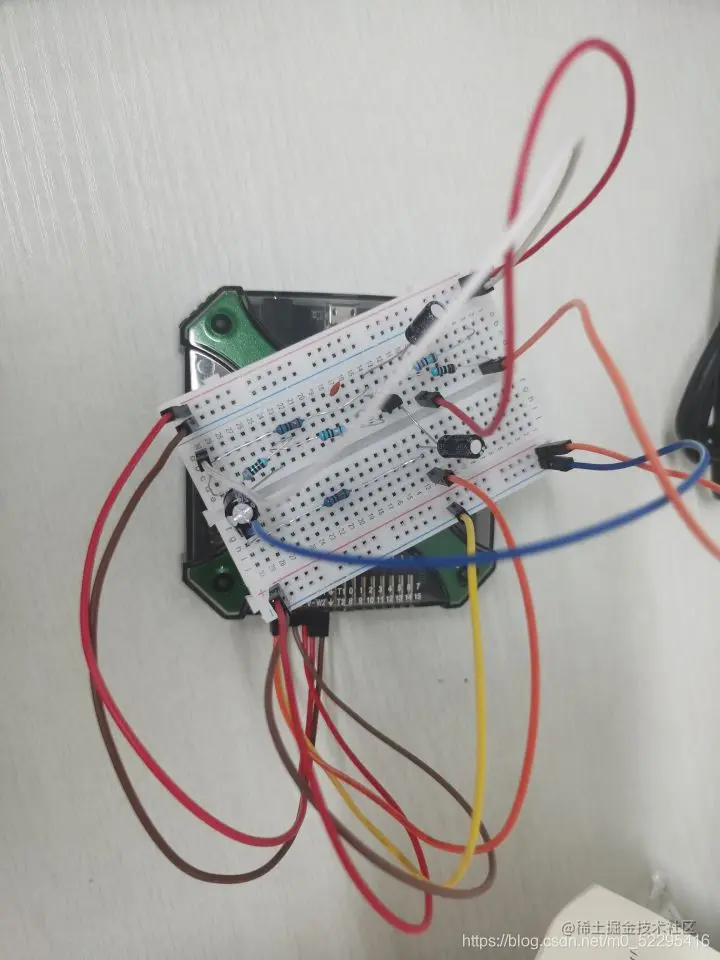

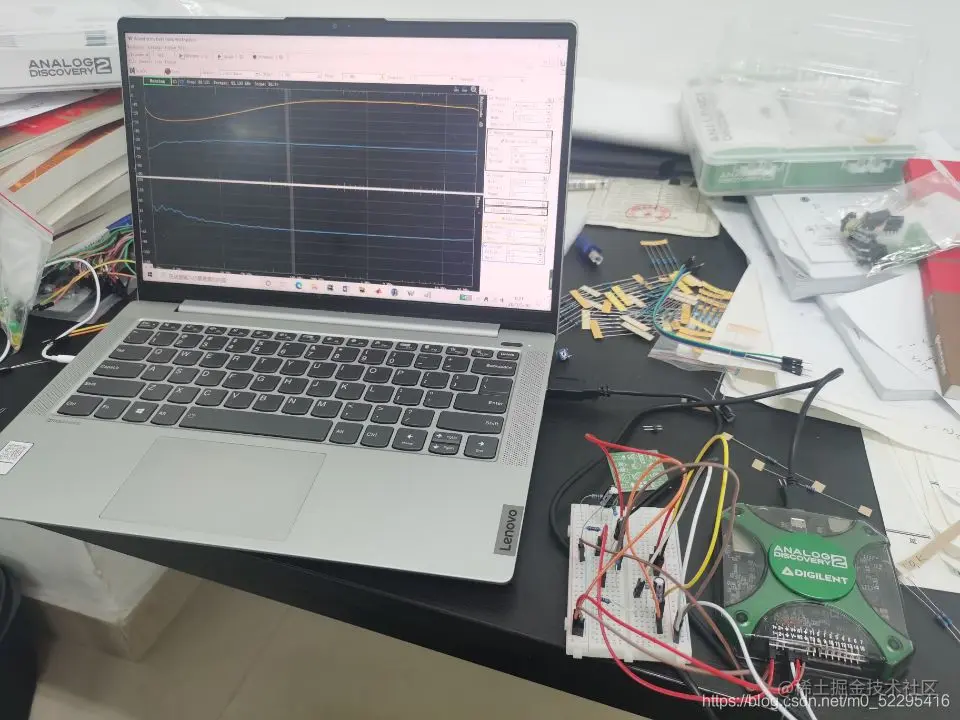

AD2：
1- ，1+ ：对应示波器（scope）
2- ，2+：对应示波器
⬇ ，⬇：代表接地
V+ ，V- ：对应supplies (直流）
W1 ,W2: 对应信号源（wavegens）
1.mechanical机械层是定义整个PCB板的外观的，其实我们在说机械层的时候就是指整个PCB板的外形结构。禁止布线层是定义我们在布电气特性的铜时的边界，也就是说我们先定义了禁止布线层后，我们在以后的布过程中，所布的具有电气特性的线是不可能超出禁止布线层的边界.
topoverlay和bottomoverlay是定义顶层和底的丝印字符，就是一般我们在PCB板上看到的元件编号和一些字符。
2.toppaste和bottompaste是顶层、底焊盘层，它就是指我们可以看到的露在外面的铜铂，（比如我们在顶层布线层画了一根导线，这根导线我们在PCB上所看到的只是一根线而已，它是被整个绿油盖住的，但是我们在这根线的位置上的toppaste层上画一个方形，或一个点，所打出来的板上这个方形和这个点就没有绿油了，而是铜铂。
\
3.topsolder和bottomsolder这两个层刚刚和前面两个层相反，可以这样说，这两个层就是要盖绿油的层，multilayer这个层实际上就和机械层差不多了，顾名恩义，这个层就是指PCB板的所有层。topsolder和bottomsolder这两个层刚刚和前面两个层相反，可以这样说，这两个层就是要盖绿油的层： 因为它是负片输出，所以实际上有solder mask的部分实际效果并不上绿油，而是镀锡，呈银白色！ 因此就实际的效果说来和paste层效果差不多，都是作用在焊盘出。Solder是露出焊盘，paste是用于在焊盘上贴锡膏。另外paste层主要是用于SMD(表贴)元件的焊盘。
4.Signal layer(信号层) ：信号层主要用于布置电路板上的导线。包括Top layer(顶层)，Bottom layer(底层)和30个MidLayer(中间层)。
\
5.Internal plane layer(内部电源/接地层) ：该类型的层仅用于多层板，主要用于布置电源线和接地线.我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目。
