最近接到一个比较奇怪的需求，需要在浏览器中以3D曲面的形式展示商品图片，并且图片的大小存在两种规格，大图的宽高皆为小图的两倍，而且大图的位置随机，类似于下图：

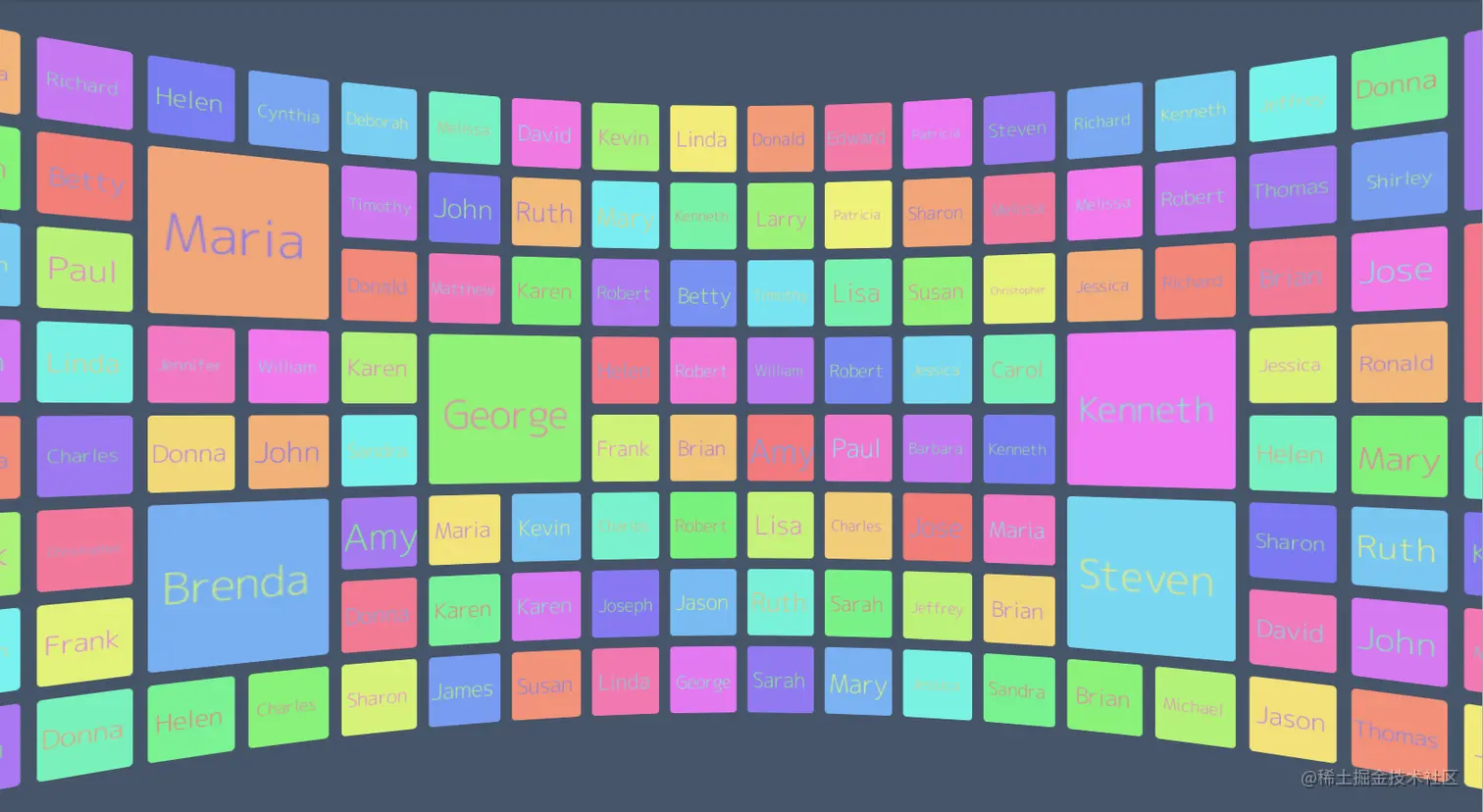

尝试过各种方案，踩了各种坑之后，发现只有three.js比较符合需求，最终效果如下：


在线预览地址(服务器小水管，偶尔会连不上，多刷新几次)。

github: PersonalWebsite/curvedSurface.vue at main · onefantasy/PersonalWebsite (github.com)

技术栈

vue3 + three.js + Tailwindcss + Mock.js

需求分析

难点在于要使列表元素弯曲，单纯的使用css比较难以实现，至少本人没有找到什么好方案。

如果换一个思路去思考，我们只需要让其看上去弯曲就行，不需要真的让列表元素弯曲，利用一点障眼法，也能达到差不多的效果。

这里借鉴了定积分的基本思想，只需要让每一列的商品图片都按照一定的角度弯曲，那么整体看上去就像是一个曲面；列数越多，弯曲的角度越小，那么就越接近一个曲面；列数趋近于无限，角度趋近于无限小，那么最终结果就无限趋近于一个曲面。

然而在实际开发中，不可能真的趋近于无限，所以取一个差不多的列数即可。

页面初始化

先初始化页面，包括获取数据。

创建html容器，大小需要先规定好，因为后续计算坐标需要用到容器的宽高，需要充满页面的话，可以直接设置成width:100vw;height:100vh;。

<div
  ref="container"
  class="relative h-full w-full"
 />

该容器用于three.js的渲染使用。

初始化变量和函数

先说一下思路

需要获取到html中容器，定义好展示的列数。

根据定义的列数和容器的宽高数据，计算出每个商品图片的宽度(高度与宽度相等)。

接着利用容器高度数据和商品图片的宽度，计算出行数，进而计算出每个页面商品的数量，这一点比较特殊，pageSize由容器的宽高和列数决定的。

计算好页面的商品数量之后，自然就是向后端获取数据，本次项目使用mockjs模拟数据，就不详细展示。 ps: 看上去定义了很多变量，最终好像只用到了pageSize请求数据，实则不然，其他数据大多都是用于three部分的计算。

从vue中引入需要的函数：

import { onMounted, onBeforeUnmount, ref, nextTick, watch, computed } from 'vue'

然后获取容器元素：

const container = ref<HTMLElement | null>()

定义屏幕大小信息，因为浏览器窗口的大小会随着用户拖动而改变，所以宽高都用let定义：

let containerWidth = 0
let containerHeight = 0

定义列表信息，包括每一页的列数、行数、总的数量、每个元素的宽度等，其中列数需要先预定义好，用于计算其他变量：

// 列数
const colNum = 12
// 行数
let rowNum = 0
// 元素宽度，每个元素宽高相等
let itemWidth = 0
// 元素总数量
let allItemNum = 0
// 角度转弧度的系数
const degToRadianConstant = 0.017453293
// 页面展示的角度，此项目使用5个页面组成一个圆，因此计算每个页面所占据的角度
const pageDeg = 360 / 5
// 单列元素的弧度
let radian = 0
// 半径（坐标(0,0,0)到中心点在z轴上的产品图片的距离）
let radius = 0
// 1px 等于的弧度值
let pxToRadian = 0

然后就是计算需要的数据了，定义一个函数来执行：

// 获取屏幕信息信息并计算相关数据
function setContainerInfo(): Promise<void> {
  if (!container.value) {
    return Promise.reject('set container info error !')
  }
  // 获取容器的宽高
  const { clientWidth, clientHeight } = container.value
  containerWidth = clientWidth
  containerHeight = clientHeight
  if (clientWidth === 0 || clientHeight === 0) {
    return Promise.reject('width or height is 0 !')
  }
  // 计算每个元素的宽度
  itemWidth = clientWidth / colNum
  // 计算行数
  rowNum = Math.floor(clientHeight / itemWidth)
  // 每一页的商品数量
  allItemNum = colNum * rowNum
  // 计算每个页面所占据的弧度
  radian = (pageDeg / colNum) * degToRadianConstant
  // 计算半径
  radius = itemWidth / 2 / Math.tan(radian / 2)
  // 计算1px 的弧度值
  pxToRadian = (pageDeg / clientWidth) * degToRadianConstant
  return Promise.resolve()
}

至此，页面初始化以及数据的获取就完成了。

three.js初始化

three三板斧：场景、相机、渲染器，主要就是初始化这个三个部分。

场景

const scene = new THREE.Scene()

渲染器

const renderer = new CSS3DRenderer()
const renderer.setSize(clientWidth, clientHeight)
container.appendChild(renderer.domElement)

相机

相机最主要就是一个fov的计算，要使相机能够刚好显示每个页面所有的产品图片，必须设定一个刚刚好的fov。

因为本项目比较特殊，再决定fov之前，已经决定了半径(坐标(0,0,0)到z轴上的产品图片的距离)，因此这个fov的算法比较特殊。基本思路就是利用立体几何的知识求解，不再赘述，代码如下：

const cameraToPlaneDistance = radius * Math.cos((pageDeg * degToRadianConstant - radian) / 2)
const fov = Math.atan(clientHeight / 2 / cameraToPlaneDistance) * 2 * (180 / Math.PI)
camera = new THREE.PerspectiveCamera(fov, clientWidth / clientHeight, 1, 2000)

计算坐标

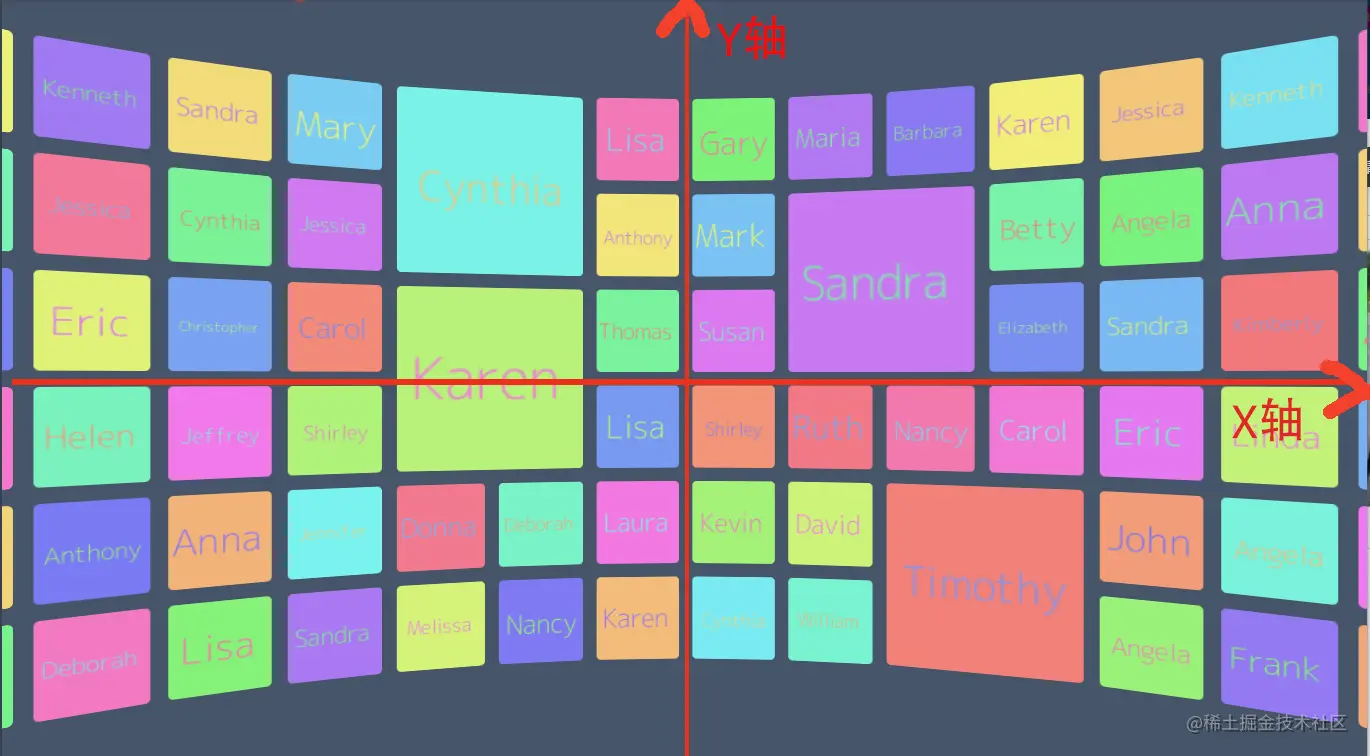

最大的难点在于此，怎么去计算每一张产品的图片的中心坐标。首先，建立一个坐标系，坐标系大概如下，其中z轴垂直于屏幕，z正轴指向屏幕外：


其实可以把相机视为与y轴重合的直线，那么每一张产品图片到相机的最短距离都为半径(坐标(0,0,0)到z轴上的产品图片的距离)，则产品图片列表的起始旋转角度为：

// 起始角度
const startDeg = pageDeg * 0.5 * degToRadianConstant - radian / 2

每一列的旋转弧度为起始角度 - 列数 * 每一列的所占据的弧度：

const deg = startDeg - i * radian

x轴的计算为:

const x = radius * Math.sin(deg)

z轴计算为：

const z = radius * Math.cos(deg)

起始的y轴坐标 = 容器高度 / 2 - 空白区域高度 / 2 - 单个元素高度 / 2，化简得到如下计算：

let positionY = (clientHeight - (clientHeight % itemWidth) - itemWidth) / 2

每一行的y轴坐标为：

y = positionY - 行数 * itemWidth

整体代码如下：

const coordinates: Array<curvedSurfaceCoordinateType> = []
// 半径(取负数， 因为相机初始时面对(0,0,-z)的方向)
const radius = -this.radius
// 起始角度
const startDeg = pageDeg * (0.5 - index) * degToRadianConstant - radian / 2
// 起始坐标y = 容器高度 / 2 - 剩余高度 / 2 - 单个元素高度 / 2, 化简得到以下公式
const positionY = (clientHeight - (clientHeight % itemWidth) - itemWidth) / 2
for (let i = 0; i < colNum; i++) {
  const deg = startDeg - i * radian
  const x = radius * Math.sin(deg)
  let y = positionY
  const z = radius * Math.cos(deg)
  for (let j = 0; j < rowNum; j++) {
    y = positionY - j * itemWidth
    coordinates.push({
      position: { x, y, z },
      lookAt: { x: -2 * x, y, z: -2 * z },
      deg
    })
  }
}

图片与坐标对应

首先需要生成图片DOM的函数，这个比较简单，代码如下：

import { CSS3DRenderer, CSS3DObject } from 'three-css3d'

/**
   * 创建元素
   * @param { curvedSurfaceListItemType } item 单个元素数据
   * @param { curvedSurfaceCoordinateType } coordiante 坐标
   * @param { number } expand 扩大倍数
   */
  _generateElement(
    item: curvedSurfaceListItemType,
    coordiante: curvedSurfaceCoordinateType | false,
    expand: number
  ): void {
    const { scene, itemWidth, elementClass, imgClass } = this
    if (!scene || itemWidth === 0 || !coordiante) {
      return
    }
    // 创建元素
    const element = document.createElement('div')
    element.className = elementClass
    element.style.cssText = `width:${expand * itemWidth}px;height:${expand * itemWidth}px;`

    // 创建图片
    const img = document.createElement('img')
    img.className = imgClass
    img.src = item.url
    img.draggable = false
    img.dataset.isimg = 'true'
    element.appendChild(img)

    const { position, lookAt } = coordiante
    // 创建 CSS3D 对象
    const object = new CSS3DObject(element)
    object.position.set(position.x, position.y, position.z)
    // 元素朝向
    const vector = new THREE.Vector3(lookAt.x, lookAt.y, lookAt.z)
    object.lookAt(vector)
    scene.add(object)
  }

如果没有大图的存在，全部图片都是统一规格，那么直接循环dataList(产品数据列表)和坐标集，把数据和坐标按照索引一一对应，然后调用上面创建DOM的函数即可，代码如下：

  /**
   * 根据数据列表创建视图
   * @returns { void }
   */
  createListView(): void {
    const { dataList } = this
    const dataLen = dataList.length
    if (dataLen === 0) {
      return
    }

    const coordiantes: Array<curvedSurfaceCoordinateType | false> = this._computeCoordinate()
    // 普通图处理
    const coordinateLen = coordiantes.length - 1
    for (let j = 0; j < dataLen; j++) {
        this._generateElement(list[j], coordiantes[j], 1)
    }
  }

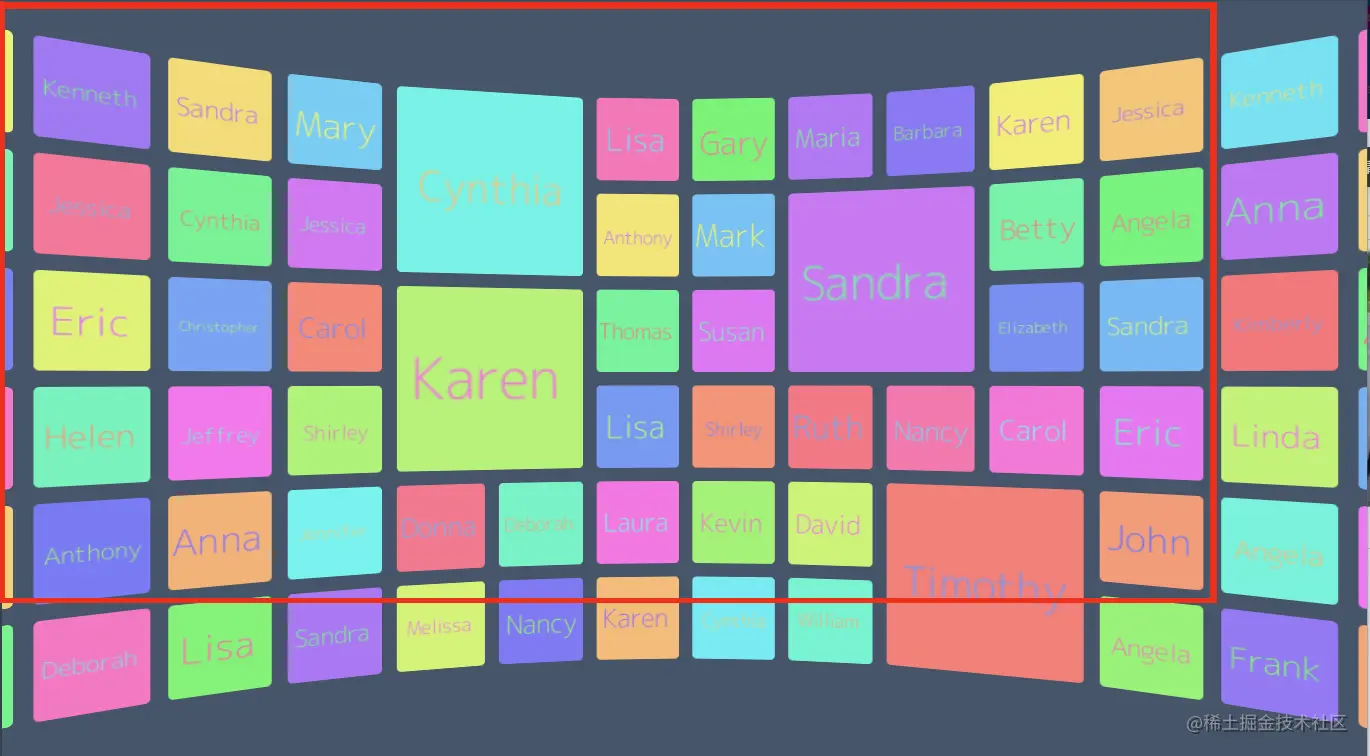

当存在大图时，没办法按照坐标顺序进行排放，因为需求中说明大图必须时随机放置，也就是坐标随机，大图的起始坐标也不能存在于最后一列或者最后一行，因此，大图的起始坐标只能存在于下图的红色框区域：


因此，只能先处理大图，再处理小图，大概思路如下：

遍历dataList(产品数据列表), 分开大图的数据和小图的数据。

大图处理

随机选取一个坐标(leftTop)作为大图的左上角，判断坐标是否可用

如果可用，判断拾取坐标右方坐标(righTop)、下方坐标(leftBottom)、右下方(rightBottom)坐标是否可用

如果可用，将拾取到坐标(leftTop)与右下方的图片(rightBottom)的每一项求平均数，生成新的坐标(center), 利用该坐标生成大图DOM

如果不可用，拾取下一个坐标，重新判断。

小图处理

将剩余可用的坐标筛选出来，与小图数据一一对应，遍历生成DOM。因为这部分代码比较多且复杂，就不放出来了。
