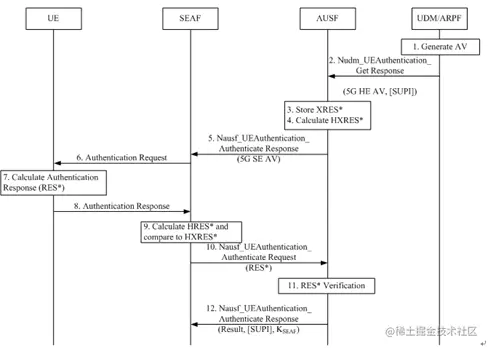

1.1.2.9.1.2 鉴权流程（响应阶段）
（ 1） UDM生成鉴权向量****
UDM/ARPF在生成鉴权向量时，需要将Authentication Management Field (AMF)的separation bit设置为"1"。separation bit为AUTN中AMF字段的第0比特，该值为1表示生成的鉴权向量用于EPS/5G AKA鉴权；如果设置为0，标识该鉴权向量用于GSM、UMTS等非EPS/5G AKA鉴权（具体原理详见TS33.102，6.4.3章节及附录F）。对于鉴权向量来讲，如果设置为1，AKA鉴权过程中产生的CK和IK鉴权密钥不会离开HSS。
UDM/ARPF推导出 KAUSF并计算XRES*（在推导Kausf和XRES时都会将serving network name作为输入参数使用）。最后UDM/ARPF生成的5G HE AV包含RAND、AUTN、XRES、KAUSF四个参数。（其中鉴权令牌AUTN = SQN Å AK || AMF || MAC）。
（2 ）Nudm_UEAuthentication_Get Response****
消息方向：UDM -> AUSF
· 成功响应
返回200 OK响应。UDM计算出5G HE AV（RAND、AUTN、XRES*、KAUSF），并在响应消息中返回给AUSF。携带AuthenticationInfoResult内容。

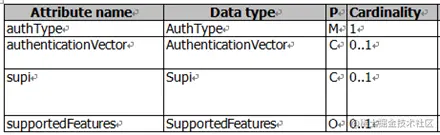

该响应消息包含AuthenticationInfoResult，具体内容如下：
- supi
如果请求消息中是SUCI，UDM会使用SIDF解密出SUPI并在该字段中返回给AUSF。
- authType
AUSF根据该字段为UE开启"5G_AKA"鉴权流程或者"EAP_AKA_PRIME"鉴权流程。
选择的鉴权类型共有三个取值："EAP_AKA_PRIME"、"5G_AKA"和"EAP_TLS"，其中，"EAP_TLS" 3GPP标准并不强制要求支持。
- AuthenticationVector
鉴权向量包含的内容如下：
其中：
- avType
取值两种："5G_HE_AKA"和"EAP_AKA_PRIME"。
- rand
共128比特，16字节。
- autn
共128比特，16字节。AUTN的构成(SQN xor AK)||AMF||MAC，共48+16+64 bits。
· 失败响应
- 403 Forbidden
可能的原因值为：AUTHENTICATION_REJECTED、INVALID_HN_PUBLIC_KEY_IDENTIFIER、INVALID_SCHEME_OUTPUT
- 404 Not Found
如果用户没有开户，则携带原因值：USER_NOT_FOUND
- 501 Not Implemented
原因值：UNSUPPORTED_PROTECTION_SCHEME。
（3 ）AUSF 保存XRES*
AUSF临时保存响应消息中的XRES*和SUPI，用于归属地的鉴权比较。
注：
在TS33.501中，该步骤的解释为：“The AUSF shall store the XRES temporarily together with the received SUCI or SUPI.”。也就是说本步骤，AUSF也可能保存SUCI。不知道在什么场景下会出现AUSF临时保存SUCI？从上述Nudm_UEAuthentication_Get Response成功的200 OK响应AuthenticationInfoResult内容来看，并没有定义SUCI字段。在失败响应中，只有403 Forbidden，原因值：INVALID_SCHEME_OUTPUT，表示无法解密SUCI，也没有带回SUCI。怀疑3GPP该步骤的解释应该为编写错误。*
（4 ）AUSF 计算XRES*****
AUSF根据接收到的5G HE AV（RAND、AUTN、XRES*、KAUSF）来计算5G AV（RAND、AUTN、HXRES*、KSEAF）；根据XRES计算出HXRES；根据KAUSF计算出KSEAF（计算KSEAF仍然需要serving network name作为输入参数）。锚点密钥Kseaf此时诞生。
（5 ）Nausf_UEAuthentication_Authenticate Response****
消息方向：AUSF -> AMF/SEAF
AUSF 删除KSEAF，并在Nausf_UEAuthentication_Authenticate Response消息中向AMF返回5G SE AV (RAND, AUTN, HXRES*) 。
从上述可见，AUSF产生的5G AV并没有直接发送给AMF，而是分两步发送：第一步，发送5G SE AV用于拜访地鉴权；第二步，如果拜访地鉴权成功，返回RES*，归属地鉴权成功后，将锚点密钥Kseaf发送给AMF，此时才将完整的5G AV发送给了AMF。

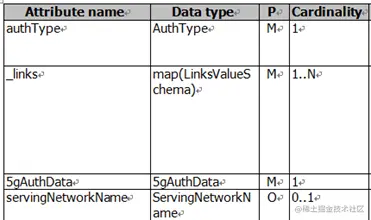

该Response的内容如下：
消息IE介绍：
- authType
指示UE本次鉴权网络选择的鉴权方法，共有三个取值："EAP_AKA_PRIME"、"5G_AKA"和"EAP_TLS"。
- _links
该字段包含本次鉴权UE返回RES后，AMF向归属地返回RES时需要调用的AUSF的资源URI。如果是5G AKA，该字段的值为“5g-aka”和执行鉴权确认的超链接URI，如http://172.16.141.122:8080/nausf-auth/v1/ue-authentications/06120902071/5g-aka-confirmation。如果是EAP鉴权，该字段的值为："eap-session"及执行EAP Session的URI。
- 5gAuthData
包含上一步骤的5G SE AV (RAND, AUTN, HXRES*)。
